Một trong những thiết bị đo lường phổ biến trong ngành thi công và cơ khí. Thiết bị đo lường luôn là một dụng cụ vô cùng quan trọng, trong đó phải kể đến Panme điện tử, tuy nhiên không hẳn mọi người đều hiểu rõ Panme là gì và công dụng của nó. Dưới đây, ETECH5S sẽ cung cấp cho các bạn thêm những thông tin về thước cặp cơ khí, cũng như cộng dụng và một số loại thước cặp cơ khí phổ biến.
Khái niệm:

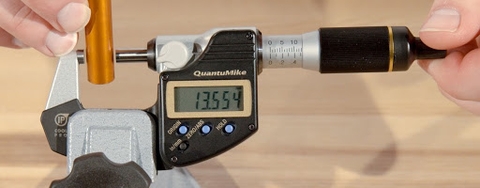

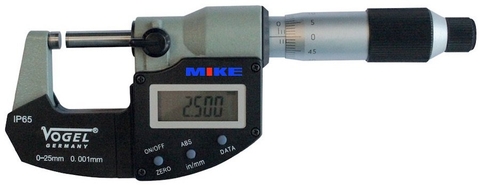

Panme điện tử là một trong những loại của thiết bị Panme cơ khí, nó được hiểu là những thiết bị dùng để đo đường kính, kích thước của các chi tiết có dạng hình trụ, hình ống hoặc các chi tiết linh kiện có dạng lỗ. Nó được sử dụng rộng rãi trong ngành cơ khí chế tạo để đo độ mỏng dày của phôi, đường kính bên ngoài và trong của các trục, độ sâu của khe,….
Panme có lịch sử khá lâu đời và được xem là thiết bị có độ chính xác cực cao. Thiết bị này còn có tên gọi theo ngôn ngữ quốc tế là Micrometer. Nó được dùng phổ biến trong đo lường và được xem là có nhiều lợi thế hơn hẳn so với các loại dụng cụ đo kiểm khác cùng ngành.
Panme điện tử còn mang đến cho người sử dụng những tính năng cộng thêm. Như khả năng lưu trữ kết quả đo, thống kê, tự hiệu chuẩn. Chọn lựa kết quả đo theo các đơn vị đo lường khác nhau và hơn tất cả là nó dễ sử dụng. Độ chính xác của hầu hết các panme là ±0.001mm hay 0.00005 inch. Rất hiếm khi gặp loại có độ chính xác khác và các nhà sản xuất có lý do để thiết lập như thế. Panme có thang đo nhỏ hơn các dụng cụ đo khác, có lẽ do phương pháp và yêu cầu đo ở cấp độ cao. Sự thay đổi nhỏ hoặc dung sai nhỏ, các chi tiết hay phôi cũng nhỏ so với thước cặp. Điểm quan tâm lớn nhất là cấu trúc hình học của vật thể cần đo và dung sai khi đo.

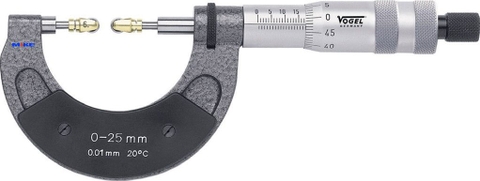

Cấu tạo của Panme:
Panme điện tử có cấu tạo tương đối giống với Panme cơ khí, tùy từng loại sẽ có cấu tạo riêng biệt, tuy nhiên thông thường thiết bị đo lường Panme sẽ có cấu tạo gồm các bộ phận chủ yếu: Đầu đo tĩnh, Đầu đo di động, Vít hãm/ chốt khóa, Thước chính, Thước phụ , Núm vặn/tay xoay, Khung
Cách sử dụng Panme cơ khí:
Trước khi tiến hành đo lường chúng ta cần phải kiểm tra độ chính xác của thiết bị.
Khi bắt đầu tiến hành đo, tay trái cầm Panme, tay phải vặn cho đầu đo đến gần và tiếp xúc thì vặn núm vặn sao cho đầu đo tiếp xúc với vật đúng áp lực đo.
Khi đo, đường tâm của 2 mỏ đo phải được giữ cho trùng với kích thước vật đo.
Nếu muốn lấy thiết bị ra khỏi vị trí đo thì phải vặn cần hãm để cố định đầu đo động trước khi lấy panme ra khỏi vật đo.
Dựa vào mép thước động để đọc số “mm” và ” nửa mm” của kích thước thể hiện trên thước chính.
Phần trăm trên thước phụ được đọc dựa vào vạch chuẩn trên thước chính (mỗi vạch có giá trị là 0.01mm).
