Panme cơ khí - ETECH5S đơn vị cung cấp chính hãng

Panme đo trong 25-50mm Insize 3220-50

1.115.000₫
Có sẵn: 1 Sản phẩm

Panme đo trong 5-30mm Insize 3220-30

998.000₫
Có sẵn: 3 Sản phẩm

Panme đo ngoài cơ khí INSIZE 3203-100A (75-100mm/0.01mm)

842.000₫ 480.000₫
Có sẵn: 7 Sản phẩm

Panme đo ngoài cơ khí (hệ mét) INSIZE 3203-75A (50-75mm/0.01mm)

765.000₫ 432.000₫
Có sẵn: 8 Sản phẩm

Panme đo ngoài cơ khí (hệ mét) INSIZE , 3203-50A (25-50mm/0.01)

468.000₫ 385.000₫
Có sẵn: 17 Sản phẩm

Panme đo ngoài cơ khí (hệ mét) INSIZE , 3203-25A (0-25mm/0.01mm)

625.000₫ 336.000₫
Có sẵn: 39 Sản phẩm

Panme đo trong 75-100mm Insize 3220-100

1.466.000₫
Liên hệ

Panme đo trong 50-75mm Insize 3220-75

1.314.000₫
Liên hệ

Một trong những thiết bị đo lường phổ biến trong ngành thi công và cơ khí. Thiết bị đo lường luôn là một dụng cụ vô cùng quan trọng, trong đó phải kể đến Panme cơ khí, tuy nhiên không hẳn mọi người đều hiểu rõ Panme là gì và công dụng của nó. Dưới đây, ETECH5S sẽ cung cấp cho các bạn thêm những thông tin về thước cặp cơ khí, cũng như cộng dụng và một số loại Panme cơ khí phổ biến.

Khái niệm:

Panme cơ khí được hiểu là những thiết bị dùng để đo đường kính, kích thước của các chi tiết có dạng hình trụ, hình ống hoặc các chi tiết linh kiện có dạng lỗ. Nó được sử dụng rộng rãi trong ngành cơ khí chế tạo để đo độ mỏng dày của phôi, đường kính bên ngoài và trong của các trục, độ sâu của khe,….

Panme có lịch sử khá lâu đời và được xem là thiết bị có độ chính xác cực cao. Thiết bị này còn có tên gọi theo ngôn ngữ quốc tế là Micrometer. Nó được dùng phổ biến trong đo lường và được xem là có nhiều lợi thế hơn hẳn so với các loại dụng cụ đo kiểm khác cùng ngành.

Cấu tạo của Panme cơ khí:

Panme cơ khí, tùy từng loại sẽ có cấu tạo riêng biệt, tuy nhiên thông thường thiết bị đo lường panme sẽ có cấu tạo gồm các bộ phận chủ yếu: Đầu đo tĩnh, Đầu đo di động, Vít hãm/ chốt khóa, Thước chính, Thước phụ , Núm vặn/tay xoay, Khung

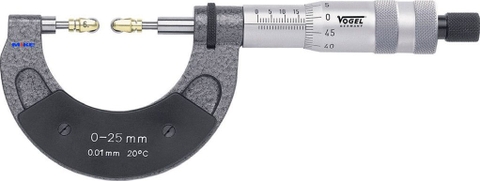

Hình ảnh dưới đây minh họa chi tiết và có thể giúp các bạn hiểu được hơn về cấu tạo Panme cơ khí.

Phân loại các thiết bị đo lường Panme cơ khí:

  1. Phân loại theo bước ren, Panme được chia thành 2 loại cơ bản:

Panme với trục ren có bước ren 1mm, thước phụ có than chia vòng được chia thành 100 phần. Loại panme này ít được dùng vì thân nó khá lớn, nặng, thô, khó di chuyển. Tuy nhiên, nó có ưu điểm là việc đọc số đo khá dễ dàng.

Panme trục ren có bước ren 0.5mm, thang chia vòng của thước động được chia ra thành 50 phần.

  1. Phân loại theo công dụng, panme có 3 loại cơ bản:

Panme để đo kích thước ngoài, loại này thường dùng để đo các vật hình cầu, đo dây hoặc đo các vật dạng trục, dạng khối.

Panme để đo kích thước trong, loại này dùng để đo đường kính của các lỗ.

Panme để đo chiều sâu, loại này được dùng để đo độ sâu của các đường rãnh và các gối trục,..

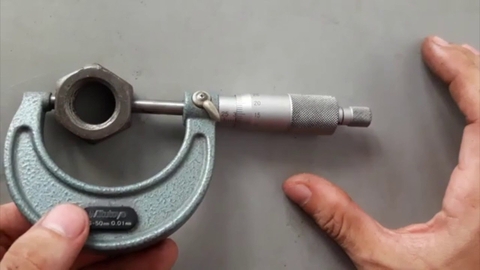

Cách sử dụng Panme cơ khí:

Trước khi tiến hành đo lường chúng ta cần phải kiểm tra độ chính xác của thiết bị

Khi bắt đầu tiến hành đo, tay trái cầm Panme, tay phải vặn cho đầu đo đến gần và tiếp xúc thì vặn núm vặn sao cho đầu đo tiếp xúc với vật đúng áp lực đo.

Khi đo, đường tâm của 2 mỏ đo phải được giữ cho trùng với kích thước vật đo.

Nếu muốn lấy thiết bị ra khỏi vị trí đo thì phải vặn cần hãm để cố định đầu đo động trước khi lấy panme ra khỏi vật đo.

Dựa vào mép thước động để đọc số “mm” và ” nửa mm” của kích thước thể hiện trên thước chính.

Phần trăm trên thước phụ được đọc dựa vào vạch chuẩn trên thước chính (mỗi vạch có giá trị là 0.01mm).

Một số loại Panme cơ khí phổ biến:

  1. Panme đo trong MITUTOYO 145-186: Khoảng đo: 25-50mm, Cấp chính xác:±6µm, Độ chia:0.01mm
  2. Panme đo ngoài cơ khí Mitutoyo 103-142-10, 125-150mm/ ±3µm: Độ phân giải : 0.01mm
  3. Panme đo trong cơ khí đo lỗ 3 chấu Mitutoyo 368-167: Dải đo: 25~30mm, Độ chia: 0.005mm
  4. Panme đo trong Mitutoyo, 145-192: Dải đo: 175-200mm, Độ chia: 0.01mm, Cấp chính xác: 10 µm

ETECH5S - đơn vị cung cấp chính hãng các thiết bị Panme cơ khí, cam kết chất lượng và giá thành sản phẩm.
