Cách đo dòng điện 1 chiều bằng Ampe kìm

Khi cần đo lường dòng điện 1 chiều một cách thuận tiện và chính xác, ampe kìm trở thành công cụ không thể thiếu. Ampe kìm không chỉ giúp đo dòng điện mà còn giữ cho mạch điện hoạt động mà không gây gián đoạn. Trong bài viết Hướng dẫn cách đo dòng điện 1 chiều bằng Ampe kìm sau đây của Etech Việt Nam sẽ giúp các bạn có được cách thực hiện tốt nhất.

Hướng dẫn cách đo dòng điện 1 chiều bằng Ampe kìm

Để đo dòng điện 1 chiều bằng ampe kìm, bạn cần thực hiện các bước sau:

1. Chuẩn bị ampe kìm: Đảm bảo rằng ampe kìm của bạn được chuẩn bị và kiểm tra trước khi sử dụng. Đảm bảo rằng kim chỉ thị đang ở vị trí 0 và ampe kìm hoạt động bình thường.

2. Xác định hướng dòng điện: Trước khi mắc ampe kìm vào mạch điện, xác định hướng dòng điện trong mạch để biết được cực dương và cực âm.

3. Điều chỉnh chế độ đo dòng điện: Trên thiết bị ampe kìm, điều chỉnh núm vặn sang chế độ đo dòng điện (biểu tượng: A) để bắt đầu quá trình đo dòng điện.

4. Mắc chốt (+) của ampe kìm về phía cực dương (+) của nguồn điện: Mắc chốt dương (+) của ampe kìm vào dây dẫn dương của mạch điện cần đo. Đảm bảo rằng chốt (+) của ampe kìm và dây dẫn cùng hướng.

5. Đọc kết quả đo: Sau khi mắc ampe kìm vào mạch điện, đọc kết quả đo trên màn hình hoặc trên kim chỉ thị của ampe kìm.

6. Ghi nhận kết quả và tháo ampe kìm ra khỏi mạch: Ghi lại kết quả đo nếu cần và tháo ampe kìm ra khỏi mạch điện.

Lưu ý

Khi sử dụng ampe kìm để đo dòng điện 1 chiều, có một số điều cần lưu ý để đảm bảo tính chính xác và an toàn:

1. Đảm bảo rằng mắc chốt (+) của ampe kìm được đặt về phía cực dương (+) của nguồn điện.
2. Tránh mắc trực tiếp cả hai chốt của ampe kìm vào hai cực của nguồn điện.
3. Kiểm tra và điều chỉnh kim chỉ thị để nó đồng bộ với vạch 0 trên thước đo.
4. Xác định vị trí đọc đúng để đảm bảo tính chính xác của kết quả đo.
5. Khi đo dòng điện DC, hãy nhớ rằng giá trị có thể mang tính tương đối.
6. Không nên đo dòng điện DC vượt quá mức phạm vi của ampe kìm để tránh hỏng thiết bị và đảm bảo kết quả chính xác.
7. Luôn mặc đầy đủ đồ bảo hộ để đảm bảo an toàn trong quá trình đo.

Việc hiểu rõ về ampe kìm và sử dụng nó đúng cách là rất quan trọng. Lựa chọn ampe kìm từ các thương hiệu uy tín sẽ mang lại hiệu quả và thuận tiện cao trong công việc đo lường.

Xem thêm:

• Cách đo dòng điện xoay chiều bằng ampe kìm
• Cách đo điện áp bằng ampe kìm

Công thức tính cường độ dòng điện 1 chiều

I= frac{U}{R}

Trong đó:

• U: điện áp 2 đầu đoạn mạch (V)
• R: điện trở đoạn mạch (Ôm)
• Đơn vị: A

Các loại Ampe kìm đo dòng điện 1 chiều

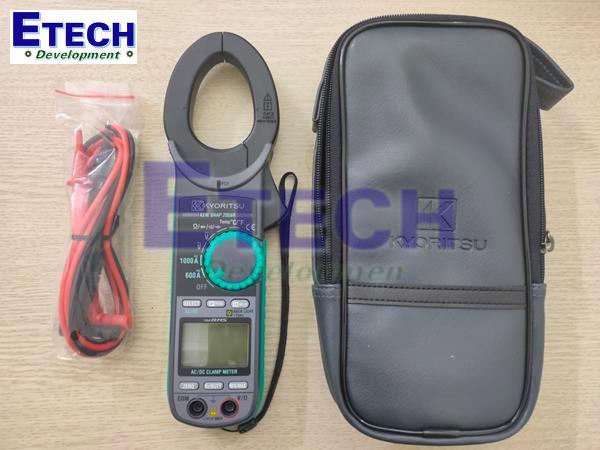

Ampe kìm AC/DC KYORITSU 2056R (600/1000A)

Được thiết kế để đo dòng điện 1 chiều và xoay chiều, ampe kìm KYORITSU 2056R có khả năng đo dòng điện lên đến 600/1000A. KYORITSU 2056R chính là thiết bị cung cấp tính năng chính xác và dễ sử dụng cho các ứng dụng điện tử và điện.

Thông tin kỹ thuật

• Đường kính kìm :    Ø40mm
• Tần số hiệu ứng : 40 ~ 400Hz
• Nguồn :     R03 (1.5V) (AAA) × 2
• Kích thước : 254(L) × 82(W) × 36(D)mm
• Khối lượng : 310g
• Phụ kiện : Que đo, Pin, Hộp đựng, HDSD
• True Rms
• AC A     0~600.0/1000A
• DC A     0~600.0/1000A
• AC V     6/60/600V
• DC V     600m/6/60/600V
• Ω : 600/6k/60k/600k/6M/60MΩ
• Kiểm tra liên tục : Còi kêu 100Ω
• Tần số :     10/100/1k/10kHz
• Nhiệt độ :-50ºC ~ +300ºC (Sử dụng que đo  8216)

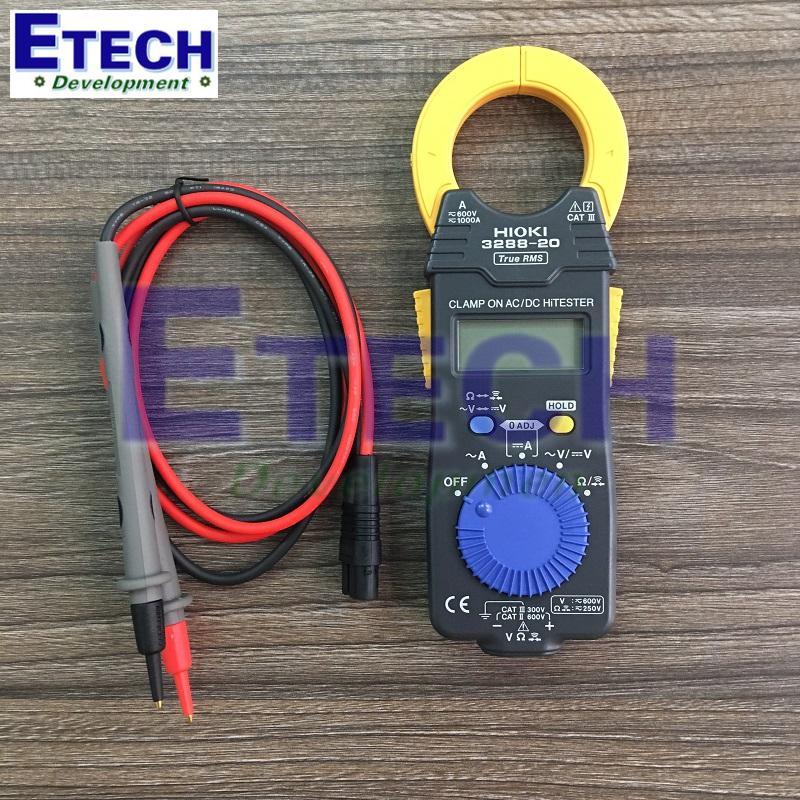

Ampe kìm AC/DC HIOKI 3288-20 (1000A)

Ampe kìm AC/DC HIOKI 3288-20 là một công cụ đo dòng điện đa chức năng, được thiết kế để đáp ứng nhu cầu đo lường đa dạng trong các môi trường công nghiệp và điện tử. Với khả năng đo dòng điện 1 chiều và xoay chiều lên đến 1000A, HIOKI 3288-20 mang lại sự linh hoạt và tiện lợi trong việc kiểm tra các hệ thống điện.

Thông tin kỹ thuật

• Đo dòng ACA : 100/1000 A (±1.5 % rdg. ±5 dgt. at 50 or 60Hz)
• Đo dòng DCA : 100/1000A, ±1.5 % rdg
• Đo điện áp DCV : 419.9mV ~ 600 V, 5 Range, ±1.3 %
• Đo điện áp ACV:  419.9mV ~ 600 V, 4 Range, ±2.3 %
• Đo điện trở Ω : 419.9 to 41.99 M-ohm, 6 ranges , ±2 %
• Thời gian lấy mẫu : 2.5times/Sec
• Kiểm tra liên tục, Hiện thị LCD, Khóa
• Nguồn : CR2032 (3VDC)x1, Liên tục trong 35h
• Đường kính kìm : Ø35 mm
• Kích thước : 57x180x16mm
• Khối lượng : 150g
• Phụ kiện : Que đo 9208, Hộp đựng 9398, HDSD

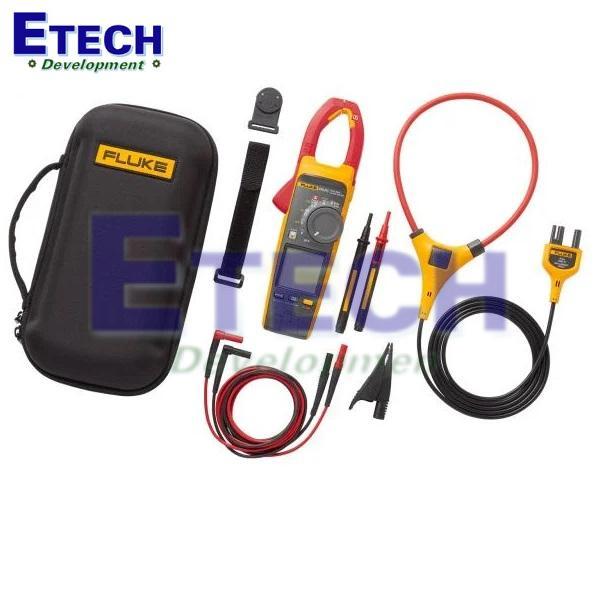

Ampe kìm True-rms AC/DC Fluke 378 FC

Với tính năng True-rms, ampe kìm Fluke 378 FC cho phép đo dòng điện 1 chiều và xoay chiều với độ chính xác cao. Fluke 378 FC có khả năng kết nối không dây, giúp người dùng dễ dàng theo dõi và ghi lại dữ liệu đo lường một cách hiệu quả.

Thông tin kỹ thuật

• Dòng điện DC
• Phạm vi: 999,9 A
• Độ phân giải: 0,1 A
• Độ chính xác: 2 % ±5 chữ số
• Điện áp DC
• Phạm vi: 600.0 V 1000 V
• Độ phân giải: 0.1 V (≤600.0 V) 1 V (≤1000 V)
• Độ chính xác: 1 % ±5 chữ số

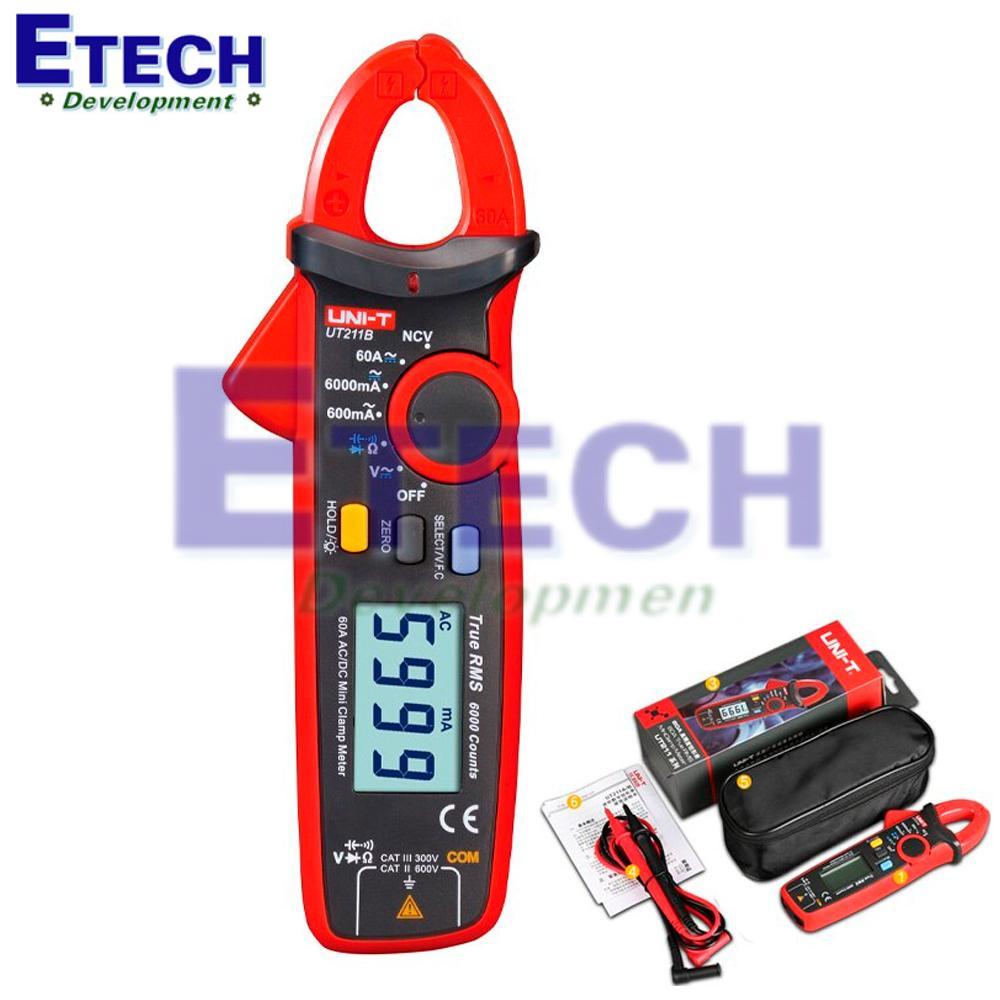

Ampe kìm UNI-T UT211B (AC/DC 60A,True RMS)

Ampe kìm UNI-T UT211B là một công cụ đo dòng điện linh hoạt, có khả năng đo dòng điện 1 chiều và xoay chiều lên đến 60A. Với tính năng True RMS, UNI-T UT211B mang lại độ chính xác cao trong quá trình đo lường đồng thời đảm bảo kết quả đo đạt được là nhất quán. Điều này làm cho ampe kìm UT211B trở thành một công cụ lý tưởng cho các ứng dụng điện tử, điện và công nghiệp.

Thông tin kỹ thuật

• AC (A): 60A ( Độ phân giải 0.1mA) ±(1.5%+10)
• DC A): 60A ±(2%+3)
• AC (V): 600V ±(0.8%+3)
• DC (V): 600V ±(0.7%+3)
• Điện trở (Ω): 60MΩ ±(0.8%+2)
• Điện dung (F): 62mF ±(4%+5)
• Nguồn điện: Pin 1.5V (R03) x 2
• Màn hình: 39.3mm x 26.5mm
• Màu máy: Đỏ và xám
• Trọng lượng tịnh: 170g

Kết luận

Với cách sử dụng ampe kìm đo dòng điện 1 chiều trên sẽ mang lại kết quả chính xác tốt nhất đồng thời cũng giúp cho người dùng cảm thấy tiện lợi và an toàn khi thực hiện trên hệ thống điện. Mọi chi tiết về cách sử dụng ampe kìm các bạn có thể liên hệ trực tiếp với Etech Việt Nam để được các chuyên gia hỗ trợ miễn phí.
