Cách kiểm tra diode bằng đồng hồ vạn năng VOM chi tiết

Diode là linh kiện điện tử chỉ cho phép dòng điện đi qua theo một hướng, được sử dụng phổ biến trong các mạch điện tử. Việc kiểm tra diode bằng đồng hồ vạn năng (VOM - Volt-Ohm-Milliammeter) là một phương pháp phổ biến, giúp xác định tình trạng hoạt động của diode một cách nhanh chóng và chính xác. Trong bài viết này, chúng ta sẽ tìm hiểu cách kiểm tra diode bằng đồng hồ vạn năng VOM một cách chi tiết, dễ hiểu, đảm bảo phù hợp cho cả người mới bắt đầu và kỹ thuật viên chuyên nghiệp.

Tại sao cần kiểm tra diode bằng đồng hồ vạn năng?

Kiểm tra diode là một bước quan trọng trong quá trình sửa chữa và bảo trì thiết bị điện tử. Dưới đây là những lý do chính:

• Xác định tình trạng diode: Phát hiện diode bị hỏng, chập mạch, hoặc đứt mạch.

• Đảm bảo hoạt động của mạch: Diode hỏng có thể gây ra lỗi trong toàn bộ hệ thống điện tử.

• Ti Disord: Tiết kiệm thời gian và chi phí: Kiểm tra đúng cách giúp thay thế linh kiện kịp thời, tránh hư hỏng thêm.

• Tăng độ chính xác: Kết quả đo lường chính xác giúp đưa ra đánh giá đúng về tình trạng linh kiện.

Chuẩn bị trước khi kiểm tra diode

Trước khi bắt đầu, hãy chuẩn bị:

Đồng hồ vạn năng: Đảm bảo thiết bị hoạt động tốt, pin còn đầy, que đo không bị hỏng. Xem thêm: Tư vấn nên mua đồng hồ vạn năng loại nào tốt nhất?

Diode cần kiểm tra: Tháo diode ra khỏi mạch để đo chính xác, vì các linh kiện khác trong mạch có thể ảnh hưởng đến kết quả.

An toàn: Ngắt nguồn điện của mạch trước khi kiểm tra để tránh nguy hiểm.

Tài liệu kỹ thuật: Xác định loại diode (silicon, germanium, v.v.) để biết giá trị điện áp hoặc điện trở kỳ vọng.

Kiểm tra diode bằng đồng hồ vạn năng số

Đồng hồ vạn năng số thường có chế độ đo diode chuyên dụng, cung cấp dòng điện nhỏ (khoảng 2mA) để kiểm tra đặc tính dẫn điện. Dưới đây là các bước thực hiện:

Bước 1: Xác định cực của diode

• Cực dương (Anode): Thường là chân dài hơn hoặc không có vạch màu trên thân diode.

• Cực âm (Cathode): Có vạch màu hoặc ký hiệu trên thân diode.

• Nếu không rõ, tham khảo datasheet của diode để xác định chính xác.

Bước 2: Cài đặt đồng hồ vạn năng

• Vặn núm điều chỉnh đến chế độ đo diode (biểu tượng diode hoặc chữ "DIODE").

• Cắm que đỏ vào cổng V/Ω và que đen vào cổng COM.

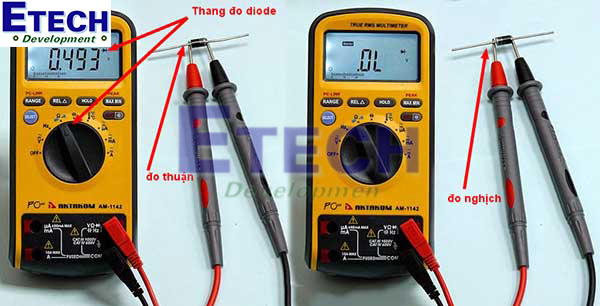

Bước 3: Thực hiện phép đo thuận

Kết nối que đỏ với cực dương (anode) và que đen với cực âm (cathode) của diode.

Quan sát màn hình:

• Diode silicon: Giá trị điện áp từ 0.6 đến 0.7V cho thấy diode hoạt động tốt.

• Diode germanium: Giá trị từ 0.25 đến 0.3V là bình thường.

• Nếu hiển thị 0V hoặc giá trị bất thường, diode có thể bị chập hoặc hỏng.

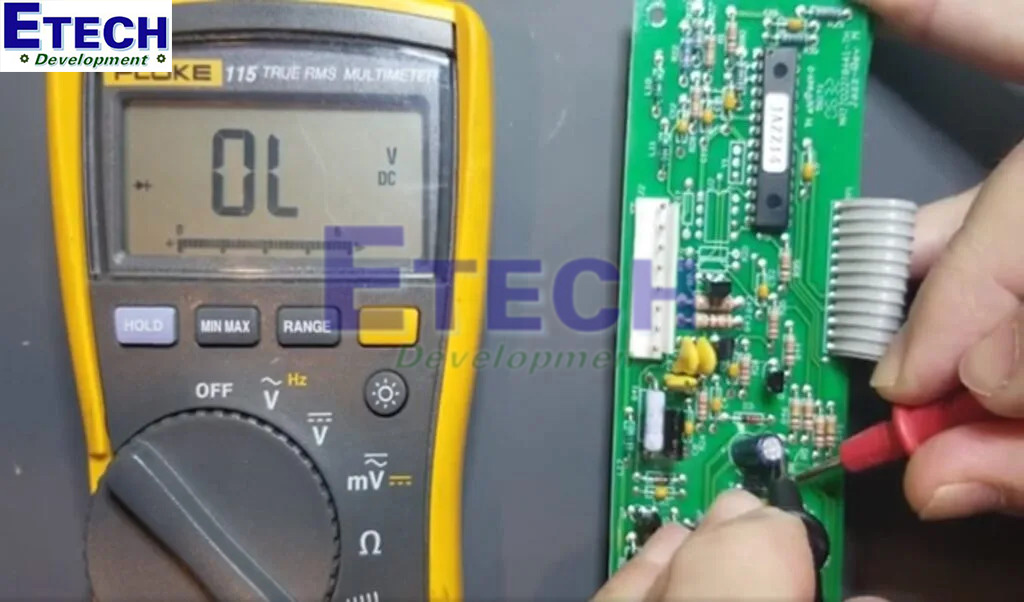

Bước 4: Thực hiện phép đo nghịch

Đảo chiều que đo: Kết nối que đỏ với cực âm (cathode) và que đen với cực dương (anode).

Quan sát màn hình:

• Nếu hiển thị OL (mạch hở) hoặc giá trị rất lớn, diode hoạt động tốt vì không cho dòng điện đi qua theo hướng ngược.

• Nếu hiển thị giá trị thấp (gần 0V), diode có thể bị chập.

Bước 5: Đánh giá kết quả

• Diode tốt: Có giá trị điện áp phù hợp khi đo thuận và hiển thị OL khi đo nghịch.

• Diode hỏng: Hiển thị 0V ở cả hai chiều (chập mạch) hoặc OL ở cả hai chiều (mạch hở).

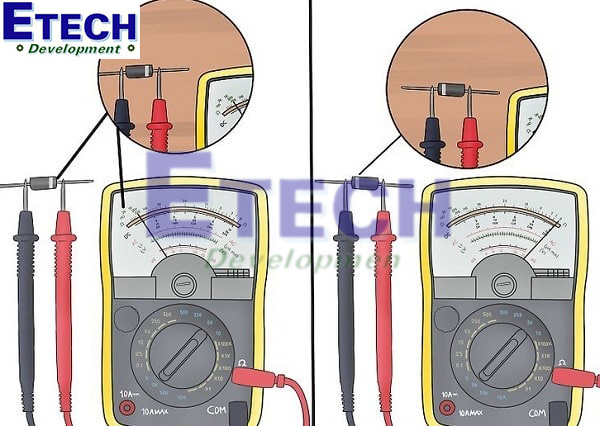

Kiểm tra diode bằng đồng hồ vạn năng kim

Đồng hồ vạn năng kim không có chế độ đo diode chuyên dụng, nhưng bạn có thể sử dụng chế độ đo điện trở để kiểm tra. Các bước như sau:

Bước 1: Cài đặt thang đo điện trở thấp

• Vặn núm điều chỉnh đến thang đo điện trở thấp (thường là 1kΩ hoặc x10).

• Cắm que đỏ vào cổng V/Ω và que đen vào cổng COM.

Bước 2: Thực hiện phép đo thuận

Kết nối que đỏ với cực dương (anode) và que đen với cực âm (cathode) của diode.

Quan sát kim đồng hồ:

• Nếu kim di chuyển và hiển thị giá trị điện trở thấp (vài trăm ôm), diode dẫn điện tốt.

• Nếu kim không di chuyển hoặc hiển thị giá trị rất cao, diode có thể bị hỏng.

Bước 3: Cài đặt thang đo điện trở cao

• Vặn núm điều chỉnh đến thang đo điện trở cao (thường là 100kΩ hoặc x1k).

Bước 4: Thực hiện phép đo nghịch

Đảo chiều que đo: Kết nối que đỏ với cực âm (cathode) và que đen với cực dương (anode).

Quan sát kim đồng hồ:

• Nếu kim không di chuyển hoặc hiển thị giá trị điện trở rất cao, diode hoạt động tốt (không dẫn điện theo hướng ngược).

• Nếu kim di chuyển và hiển thị giá trị thấp, diode có thể bị chập.

Bước 5: Đánh giá kết quả

• Diode tốt: Điện trở thấp khi đo thuận và rất cao (gần vô cực) khi đo nghịch.

• Diode hỏng: Điện trở thấp ở cả hai chiều (chập mạch) hoặc cao ở cả hai chiều (mạch hở).

Mẹo kiểm tra diode hiệu quả

Tháo diode ra khỏi mạch: Đo diode trong mạch có thể cho kết quả sai lệch do ảnh hưởng của các linh kiện khác.

Kiểm tra que đo: Đảm bảo que đo không bị hỏng và kết nối chắc chắn.

Sử dụng đồng hồ chất lượng: Các bạn nên chọn loại đồng hồ của các thương hiệu nôi tiếng dưới đây để cho kết quả chính xác hơn.

• Đồng hồ vạn năng Kyoritsu chất lượng giá tốt phân phối chính hãng
• Đồng hồ vạn năng Fluke: Chất lượng vượt trội, đầu tư xứng đáng
• Đồng hồ vạn năng Sanwa – Giải pháp đo lường chính xác và bền bỉ
• Đồng hồ vạn năng Hioki – Giải pháp đo lường chính xác cho chuyên gia

Lưu ý loại diode: Một số diode đặc biệt (như Zener, Schottky) có giá trị điện áp khác, cần tham khảo datasheet.

Ghi chú kết quả: Ghi lại giá trị đo thuận và nghịch để so sánh, đặc biệt khi kiểm tra nhiều diode.

Các lỗi thường gặp khi kiểm tra diode

• Xác định sai cực: Luôn kiểm tra ký hiệu trên thân diode hoặc datasheet để xác định anode và cathode.

• Đồng hồ hỏng: Kiểm tra pin và que đo của đồng hồ trước khi sử dụng.

• Đo trong mạch: Các linh kiện khác trong mạch có thể làm sai lệch kết quả.

• Sai thang đo: Với đồng hồ kim, chọn thang đo phù hợp để tránh kết quả không chính xác.

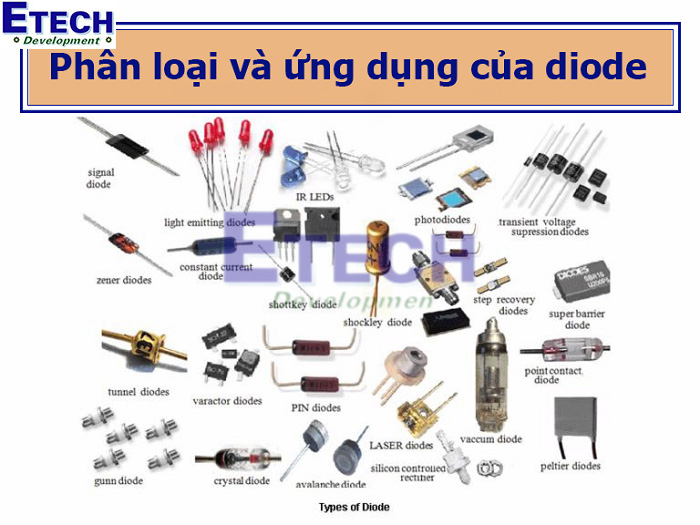

Các loại diode thường gặp và đặc điểm

1. Diode silicon: Điện áp thuận 0.6V - 0.7V, phổ biến trong các mạch chỉnh lưu.

2. Diode Schottky: Điện áp thuận thấp (0.2V - 0.3V), thường dùng trong mạch nguồn tốc độ cao.

3. Diode Zener: Cho phép dòng điện chạy ngược khi đạt điện áp Zener, dùng để ổn áp.

4. Diode LED: Phát sáng khi dẫn điện ở chiều thuận, cần kiểm tra bằng mắt thường kết hợp với đồng hồ vạn năng.

5. Diode quang (Photodiode): Tạo dòng điện khi tiếp xúc với ánh sáng, cần kiểm tra trong điều kiện ánh sáng phù hợp.

Ứng dụng thực tế của việc kiểm tra diode

• Sửa chữa thiết bị điện tử: Phát hiện diode hỏng trong các thiết bị như TV, máy tính, hoặc bộ nguồn.

• Bảo trì công nghiệp: Kiểm tra diode trong các hệ thống điều khiển hoặc mạch điện công nghiệp.

• Nghiên cứu và phát triển: Đảm bảo chất lượng diode trong quá trình thiết kế mạch mới.

• Giáo dục và đào tạo: Hỗ trợ học sinh, sinh viên hiểu rõ cách hoạt động của diode và đồng hồ vạn năng.

Kết luận

Kiểm tra diode bằng đồng hồ vạn năng VOM là một kỹ năng quan trọng, giúp bạn nhanh chóng đánh giá tình trạng của linh kiện điện tử, từ đó đảm bảo hiệu suất hoạt động của các mạch điện. Với các bước chi tiết và những lưu ý được nêu trong bài viết, bạn có thể thực hiện kiểm tra diode một cách hiệu quả và chính xác, dù là người mới bắt đầu hay kỹ thuật viên dày dạn kinh nghiệm.
