Cách kiểm tra motor 3 pha sống hay chết bằng đồng hồ vạn năng

09 Tháng 06 2025 | Đăng bởi: Nguyễn Minh

Motor 3 pha được sử dụng rộng rãi trong công nghiệp, sản xuất, và các ứng dụng như máy bơm, quạt công nghiệp, hoặc dây chuyền sản xuất. Tuy nhiên, motor có thể gặp sự cố như cháy, chập điện, hoặc mất pha, dẫn đến hư hỏng. Bài viết này sẽ hướng dẫn bạn cách sử dụng đồng hồ vạn năng (VOM) để kiểm tra motor 3 pha một cách chính xác, an toàn, cùng các mẹo khắc phục và bảo trì hiệu quả.

Tại sao cần kiểm tra motor 3 pha bằng đồng hồ vạn năng?

Kiểm tra motor 3 pha giúp xác định xem động cơ còn "sống" (hoạt động tốt) hay đã "chết" (hư hỏng hoàn toàn). Các nguyên nhân phổ biến khiến motor 3 pha hỏng bao gồm:

  • Mất pha: Một pha trong nguồn điện 3 pha bị mất, gây quá tải cho hai pha còn lại, dẫn đến cháy cuộn dây.

  • Chập điện: Cuộn dây bị chạm pha, chạm vỏ, hoặc chập vòng do lớp cách điện bị hỏng.

  • Quá tải: Motor chạy vượt công suất định mức trong thời gian dài.

  • Hư hỏng cơ khí: Bạc đạn mòn, rotor cọ vào stator, hoặc khe hở không khí không đều.

  • Độ ẩm và bụi bẩn: Gây phóng điện, làm cháy cuộn dây hoặc giảm hiệu suất.

Sử dụng đồng hồ vạn năng giúp bạn kiểm tra thông mạch, điện trở, và tình trạng cách điện của motor, từ đó đưa ra giải pháp sửa chữa hoặc thay thế kịp thời.

Dụng cụ cần chuẩn bị

Trước khi kiểm tra motor 3 pha, hãy chuẩn bị các dụng cụ sau:

  • Đồng hồ vạn năng (VOM): Dùng để đo điện trở, thông mạch, và điện áp. Các model phổ biến bao gồm Fluke 117, Kyoritsu 1009, hoặc Sanwa YX-360TRF. Xem thêm: Tư vấn nên mua đồng hồ vạn năng loại nào tốt nhất?

  • Tuốc nơ vít và cờ lê: Tháo nắp hộp đấu dây và các đầu nối của motor.

  • Găng tay cách điện và PPE: Đảm bảo an toàn khi làm việc với điện.

  • Sơ đồ đấu dây motor: Tham khảo để xác định các đầu dây (U1, U2, V1, V2, W1, W2) và kiểu đấu dây (sao hoặc tam giác).

  • Bút thử điện: Kiểm tra nguồn điện trước khi thao tác.

Lưu ý: Nếu có máy đo cách điện (Megger), bạn có thể sử dụng để kiểm tra điện trở cách điện chính xác hơn, đặc biệt khi đo chạm vỏ.

Các bước kiểm tra motor 3 pha bằng đồng hồ vạn năng

Dưới đây là quy trình chi tiết kiểm tra motor 3 pha sống hay chết bằng đồng hồ vạn năng, được trình bày dưới dạng bảng để dễ theo dõi.

Bảng hướng dẫn kiểm tra motor 3 pha bằng đồng hồ vạn năng

Bước

Hành động

Cách thực hiện

Kết quả mong đợi

Ghi chú

1. Ngắt nguồn điện

Đảm bảo an toàn

- Tắt nguồn điện tại cầu dao hoặc công tắc chính.
- Rút phích cắm hoặc ngắt kết nối motor khỏi nguồn (L1, L2, L3).
- Dùng bút thử điện để kiểm tra.

Không còn điện áp trong mạch.

An toàn là ưu tiên hàng đầu.

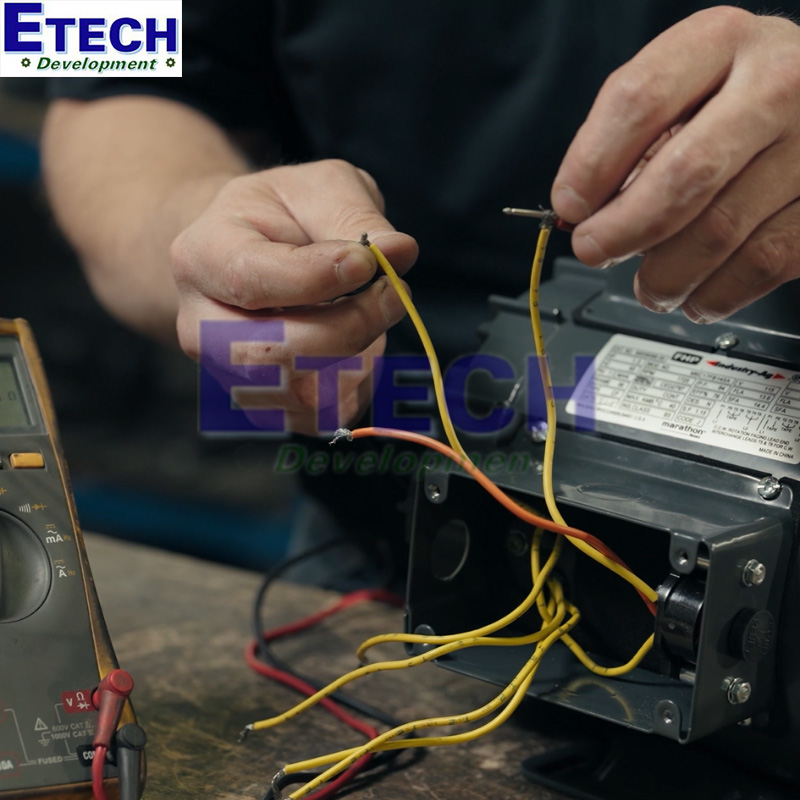

2. Tháo nắp motor và tách đầu dây

Chuẩn bị kiểm tra

- Tháo nắp hộp đấu dây motor bằng tuốc nơ vít.
- Tách 6 đầu dây (U1, U2, V1, V2, W1, W2) ra riêng, đảm bảo không chạm nhau.

Các đầu dây được tách biệt, dễ đo.

Tham khảo sơ đồ đấu dây trên nhãn motor (sao hoặc tam giác).

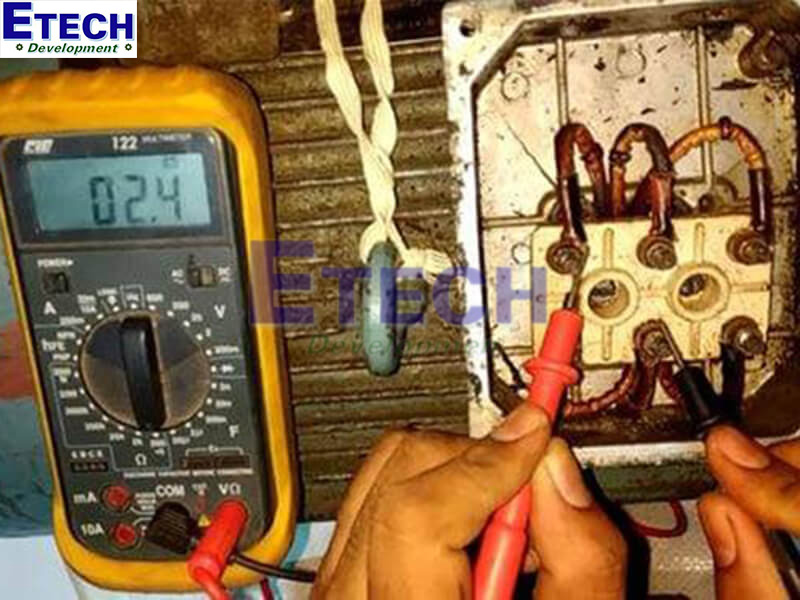

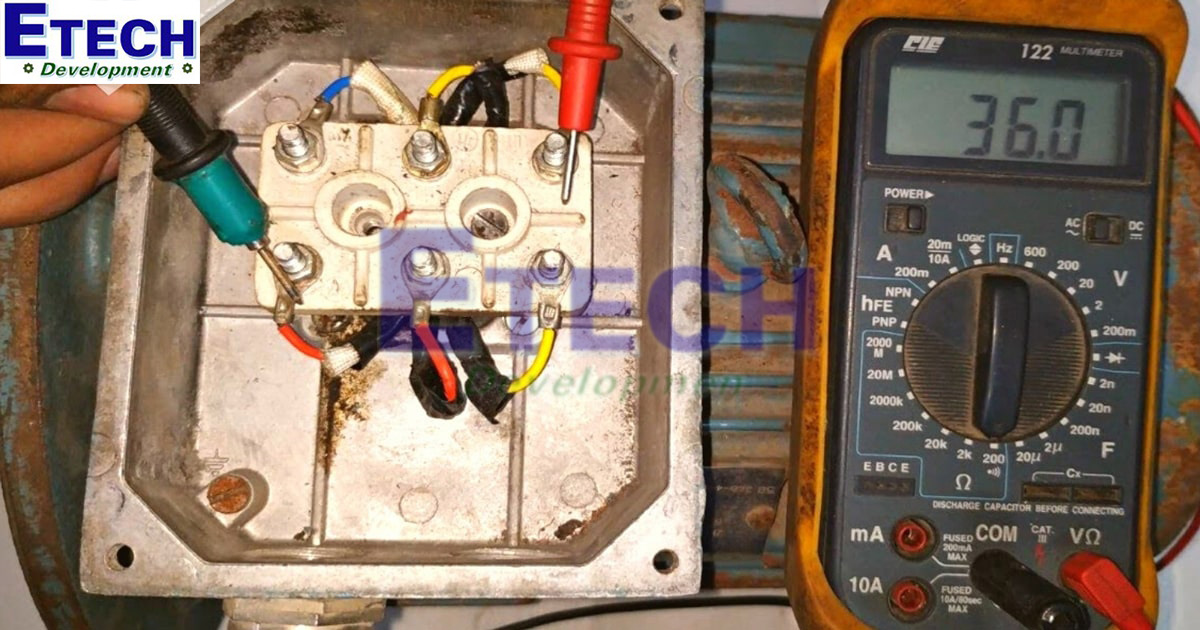

3. Kiểm tra thông mạch cuộn dây

Đo điện trở từng cuộn

- Đặt đồng hồ vạn năng ở thang đo Ohm (X1 hoặc thấp nhất).
- Đo điện trở giữa:
+ U1-U2
+ V1-V2
+ W1-W2

- Điện trở 3 cuộn tương đương nhau (sai lệch <3%).
- Giá trị thường từ 0.5-10 Ω (tùy công suất motor).

- Nếu đo được 0 Ω: cuộn dây chập.
- Nếu vô cực (OL): cuộn dây hở.

4. Kiểm tra chạm pha

Đo giữa các cuộn dây

- Dùng đồng hồ vạn năng ở thang Ohm.
- Đo điện trở giữa:
+ U1-V1
+ U1-W1
+ V1-W1

Hiển thị "hở mạch" (vô cực hoặc OL).

Nếu có giá trị điện trở, các pha bị chạm nhau.

5. Kiểm tra chạm vỏ

Đo cách điện với vỏ

- Đặt đồng hồ vạn năng ở thang Ohm cao nhất (hoặc dùng Megger ở 500V).
- Đo giữa mỗi đầu dây (U1, V1, W1) với vỏ motor (phần kim loại).

Điện trở cách điện ≥ 0.5 MΩ, lý tưởng > 20 MΩ.

Nếu < 0.3 MΩ, motor bị ẩm hoặc cách điện kém.

6. Kiểm tra điện áp (nếu cần)

Đo nguồn cấp

- Kết nối motor với nguồn 3 pha.
- Đặt đồng hồ vạn năng ở thang đo AC 750V.
- Đo điện áp giữa:
+ L1-L2
+ L2-L3
+ L3-L1

Điện áp 3 pha cân bằng (ví dụ: ~380V ± 5% ở Việt Nam).

Nếu mất pha hoặc điện áp không cân bằng, kiểm tra nguồn hoặc cáp.

7. Quan sát trực quan

Kiểm tra dấu hiệu hư hỏng

- Kiểm tra stator và rotor:
+ Vết cháy, nám đen.
+ Mùi khét.
+ Vết xước do rotor cọ stator.

Không có dấu hiệu cháy, nám, hoặc mùi khét.

Nếu có vết cháy hoặc mùi khét, motor có thể đã chết.

Giải thích kết quả

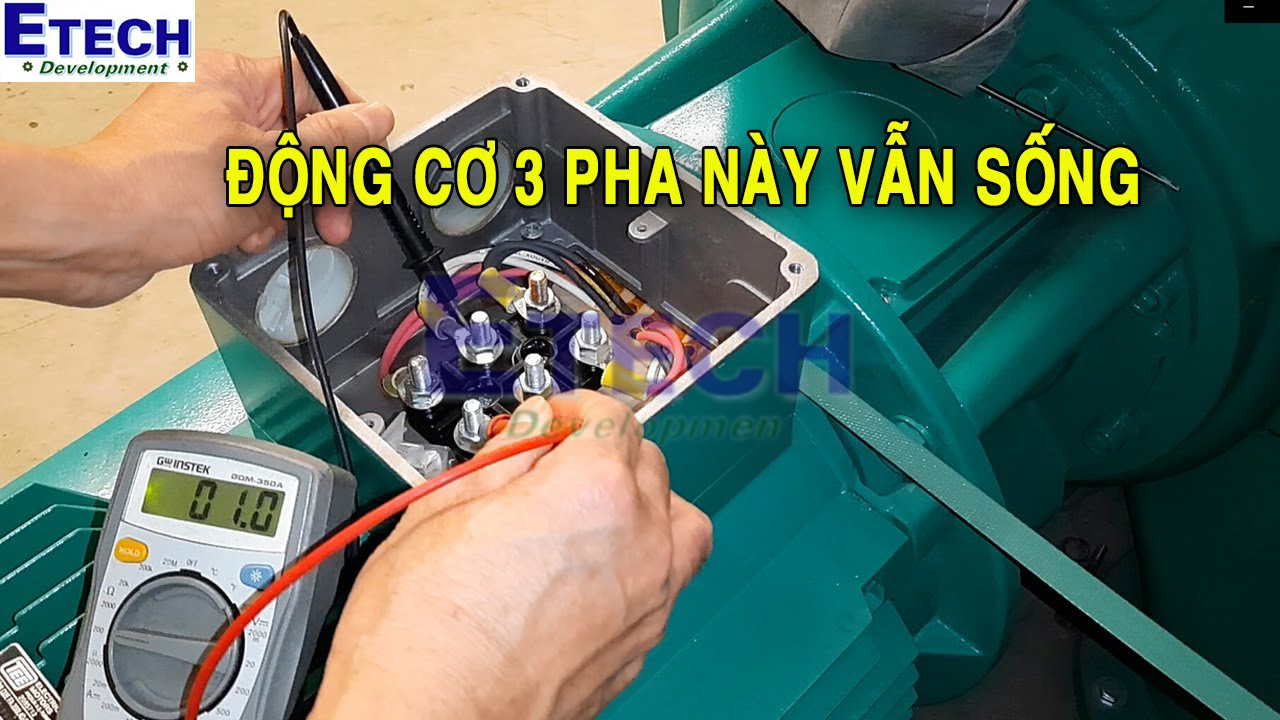

Motor sống:

  • Điện trở 3 cuộn dây tương đương, khác 0 (thường 0.5-10 Ω).

  • Không chạm pha (điện trở giữa các pha là vô cực).

  • Không chạm vỏ (điện trở cách điện ≥ 0.5 MΩ).

  • Không có dấu hiệu cháy, nám đen, hoặc mùi khét.

Motor chết:

  • Điện trở cuộn dây bằng 0 (chập) hoặc vô cực (hở).

  • Có chạm pha hoặc chạm vỏ (điện trở cách điện < 0.3 MΩ).

  • Có vết cháy, nám đen, hoặc mùi khét rõ rệt.

Lưu ý an toàn khi kiểm tra motor 3 pha

  • Ngắt nguồn điện: Luôn tắt nguồn và dùng bút thử điện để kiểm tra trước khi thao tác.

  • Sử dụng PPE: Mang găng tay cách điện, kính bảo hộ, và giày chống tĩnh điện.

  • Chọn thang đo đúng: Tránh hỏng đồng hồ vạn năng hoặc sai số khi đo.

  • Không đo trong môi trường dễ cháy: Đặc biệt khi sử dụng máy đo cách điện (Megger) vì có thể tạo tia lửa.

  • Ghi chú kết quả: Lưu lại giá trị đo để so sánh trong các lần kiểm tra định kỳ.

Cách khắc phục khi motor 3 pha hỏng

Nếu motor 3 pha được xác định là "chết" hoặc có vấn đề, bạn có thể thử các cách khắc phục sau:

  • Sấy khô motor: Nếu điện trở cách điện thấp do ẩm, dùng máy sấy hoặc lò sấy ở 80-100°C trong 4-6 giờ.

  • Kiểm tra nguồn điện: Nếu mất pha, kiểm tra cầu chì, khởi động từ, hoặc cáp nguồn. Thay thế linh kiện hỏng nếu cần.

  • Quấn lại cuộn dây: Nếu cuộn dây bị chập hoặc cháy, mang motor đến cơ sở sửa chữa uy tín để quấn lại, đảm bảo dùng dây đồng chất lượng và tẩm keo cách điện.

  • Thay bạc đạn: Nếu rotor cọ stator do bạc đạn mòn, thay bạc đạn mới và kiểm tra khe hở không khí.

  • Thay motor mới: Nếu hư hỏng nghiêm trọng (stator cháy nặng, chi phí quấn lại cao), cân nhắc thay motor mới để đảm bảo hiệu suất.

Mẹo sử dụng và bảo trì motor 3 pha bền lâu

  • Kiểm tra định kỳ: Đo điện trở cách điện và thông mạch 3-6 tháng/lần, tùy tần suất sử dụng.

  • Đảm bảo nguồn điện ổn định: Sử dụng bộ ổn áp hoặc relay bảo vệ mất pha để tránh hư hỏng do mất pha hoặc quá áp.

  • Vệ sinh thường xuyên: Loại bỏ bụi bẩn, dầu mỡ trên motor để tránh quá nhiệt và phóng điện.

  • Đấu dây đúng cách: Đảm bảo đấu hình sao hoặc tam giác phù hợp với điện áp lưới (220V/380V ở Việt Nam).

  • Tránh quá tải: Chỉ chạy motor ở 80-90% công suất định mức để kéo dài tuổi thọ.

So sánh đồng hồ vạn năng với máy đo cách điện (Megger)

Tiêu chí

Đồng hồ vạn năng

Máy đo cách điện (Megger)

Chức năng

Đo điện trở, thông mạch, điện áp

Đo điện trở cách điện (đặc biệt với vỏ)

Thang đo

Ohm thấp (0-2000 Ω), AC/DC

Thang cao (500V/1000V, MΩ-GΩ)

Ứng dụng

Kiểm tra thông mạch, chạm pha

Kiểm tra cách điện, phát hiện rò rỉ

Độ chính xác

Phù hợp kiểm tra cơ bản

Chính xác hơn cho kiểm tra cách điện

Giá thành

Giá rẻ, phổ thông (500k-5M VNĐ)

Giá cao hơn (5M-20M VNĐ)

Khi nào nên dùng Megger? Nếu bạn cần kiểm tra cách điện chuyên sâu (đặc biệt với motor công suất lớn), hãy kết hợp đồng hồ vạn năng với Megger để có kết quả chính xác hơn.

Kết luận

Kiểm tra motor 3 pha sống hay chết bằng đồng hồ vạn năng là kỹ năng cơ bản nhưng thiết yếu để bảo trì và sửa chữa động cơ điện. Với các bước chi tiết trong bài viết, bạn có thể dễ dàng xác định tình trạng motor, phát hiện lỗi như chập pha, chạm vỏ, hoặc mất pha, và đưa ra giải pháp khắc phục hiệu quả. Đồng hồ vạn năng là công cụ tiện lợi, giá cả phải chăng, phù hợp cho cả người mới và kỹ thuật viên chuyên nghiệp.
