Cách sử dụng đồng hồ đo điện trở đất Kyoritsu

Đồng hồ đo điện trở đất Kyoritsu hay máy đo điện trở Kyoritsu là một thiết bị quan trọng trong việc đo đạc điện trở đất và đảm bảo an toàn trong các công trình xây dựng. Và bài viết cách sử dụng đồng hồ đo điện trở đất Kyoritsu sau đây sẽ hướng dẫn các bạn một cách tốt nhất.

Nguyên lý đo đồng hồ điện trở đất Kyoritsu

Nguyên tắc của đồng hồ đo điện trở đất Kyoritsu là áp dụng phương pháp giảm giá trị để xác định giá trị điện trở đất Rx. Thiết bị này sử dụng dòng điện xoay chiều I không đổi giữa điện cực đất E và điện cực hiện tại C, sau đó tìm ra sự khác biệt về điện áp V giữa hai điện cực E và P.

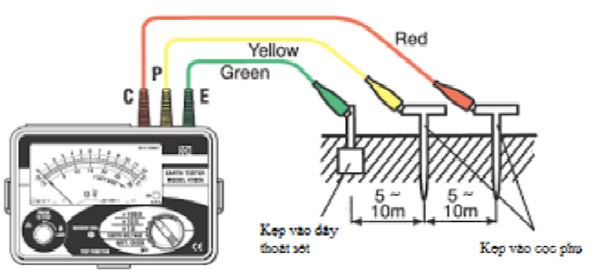

Để thực hiện đo, chúng ta đóng các cọc tiếp đất phụ P và C vào lòng đất sâu. Khoảng cách giữa chúng và thiết bị nối đất đang được thử nghiệm là khoảng 5-10m. Để kết nối, ta sử dụng dây màu xanh lá cây với thiết bị nối đất, dây màu vàng với cọc tiếp đất phụ P và dây màu đỏ với cọc tiếp đất phụ C, theo thứ tự các đầu nối E, P và C của thiết bị.

Cấu tạo đồng hồ đo điện trở đất Kyoritsu

• Màn hình LCD.
• Hiển thị pin (báo pin yếu).
• Đèn LED (Green) báo hiệu đang tiến hành đo.
• Nút nhấn kiểm tra (nút TEST).
• Công tắc (núm xoay) chọn phạm vi thang đo.
• Đầu vào/ra để cắm dây đo.
• Dây thí nghiệm/kiểm tra.
• Cọc tiếp đất phụ.
• Dây đo đơn giản.
• Chốt an toàn (hình đầu cá sấu).
• Đầu đo.

Cách sử dụng đồng hồ đo điện trở đất Kyoritsu

1. Chuẩn bị thiết bị: Kiểm tra xem đồng hồ đo điện trở đất Kyoritsu có đầy đủ pin và phụ kiện không. Đảm bảo thiết bị trong trạng thái hoạt động tốt trước khi sử dụng.
2. Xác định vị trí đo: Chọn vị trí muốn đo điện trở đất và đảm bảo không có vật cản gây nhiễu.
3. Kết nối dây đo: Kết nối dây đo của đồng hồ đo điện trở đất vào điểm đo và đảm bảo kết nối chắc chắn.
4. Bật thiết bị: Bật đồng hồ đo điện trở đất Kyoritsu và chờ cho đến khi nó hoạt động ổn định.
5. Đo điện trở đất: Đặt các điện cực của đồng hồ đo điện trở đất vào mặt đất và chờ cho đến khi kết quả hiển thị được ổn định. Ghi lại giá trị đo và tiến hành các phép tính cần thiết.

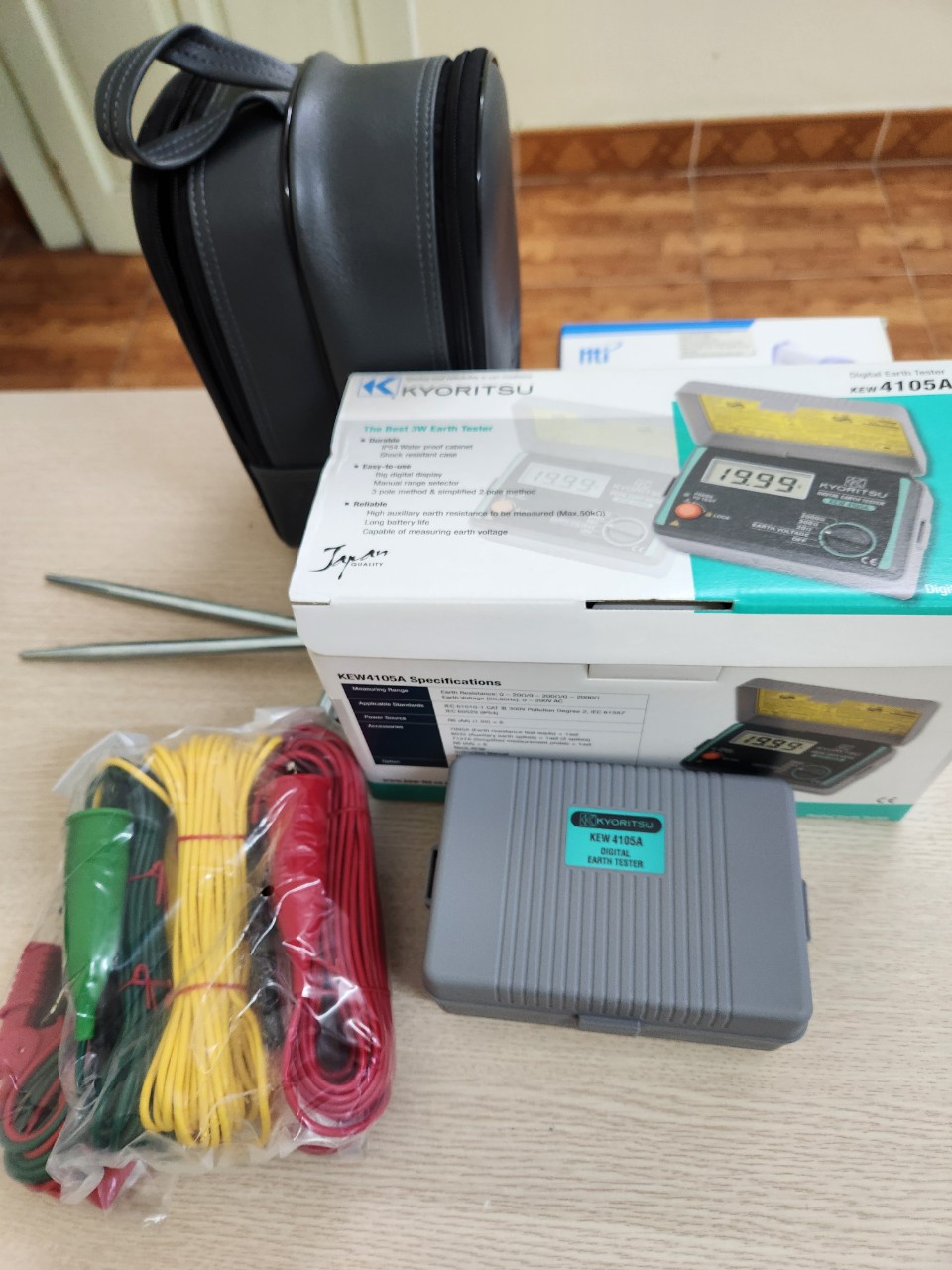

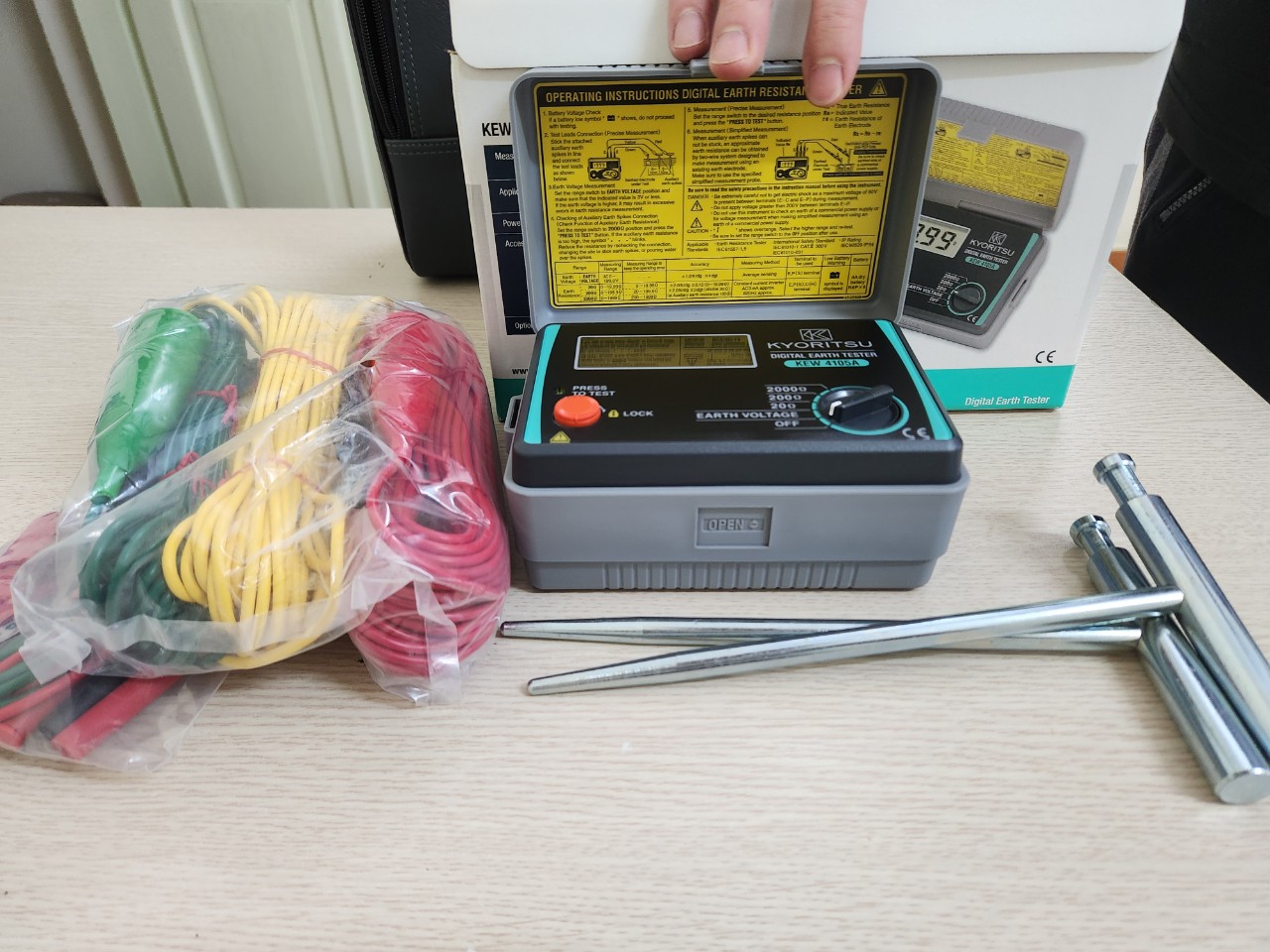

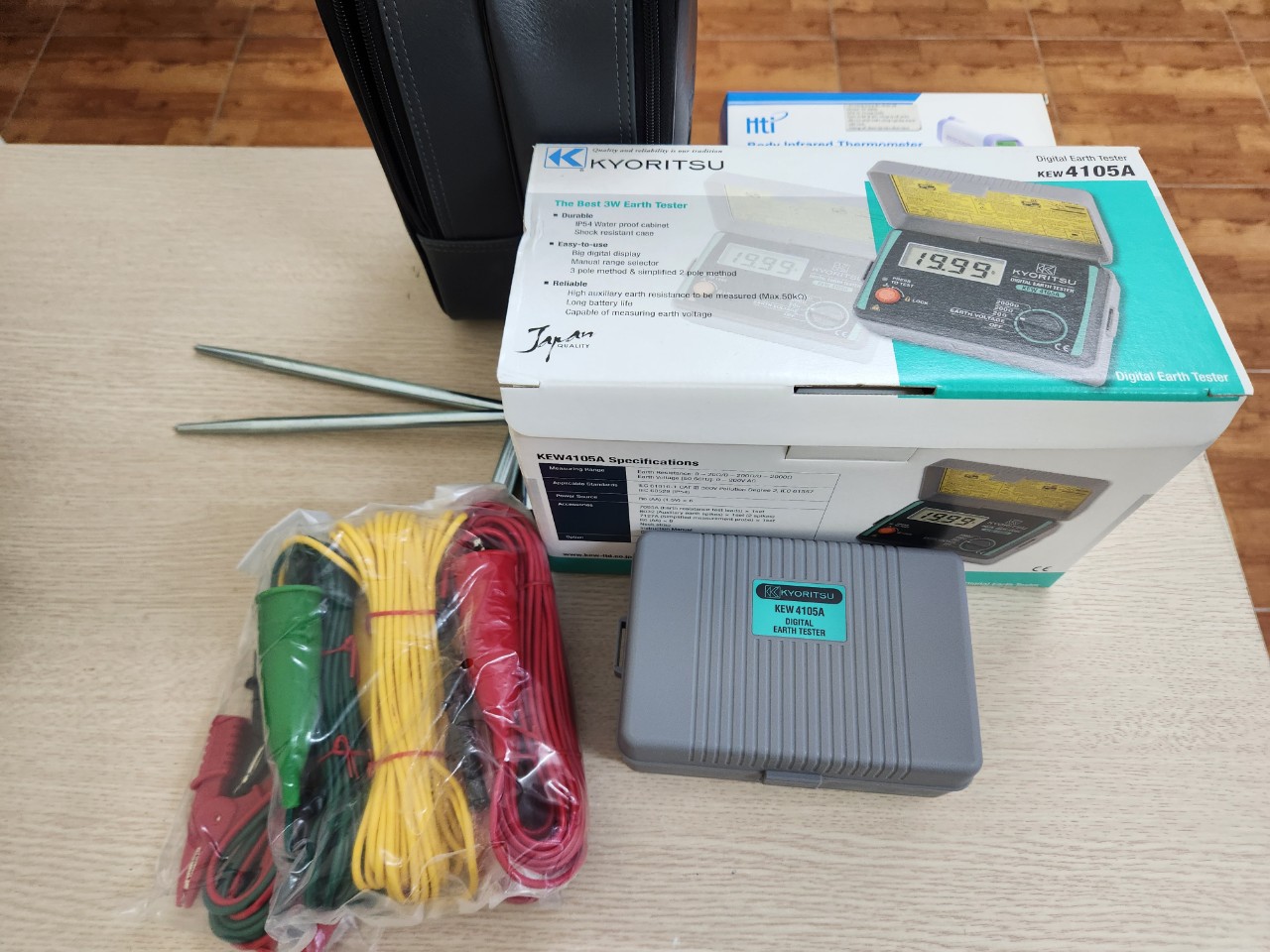

Bạn có thể dùng Máy đo điện trở đất KYORITSU 4105A (20/200/2000Ω) để thực hiện cách sử dụng trên

Phương pháp đo điện trở bằng đồng hồ Kyoritsu

Bạn cần kết nối thiết bị và mạch điện cần đo: Nối dây đo vào thiết bị và mạch điện cần đo.

Bắt đầu kiểm tra mạch điện cần đo

Đảm bảo rằng không có dòng điện chạy qua mạch cần đo bằng cách thực hiện các bước sau:

• Nối que đo vào mạch điện và đọc giá trị điện áp.
• Nếu có dòng điện trong mạch, thiết bị sẽ hiển thị giá trị điện áp.
• Nếu chỉ hiển thị giá trị “0V”, điều này chỉ ra rằng mạch điện đã được ngắt.

Thực hiện đo điện trở

Nhấn nút đỏ và đọc giá trị trên thang đo. Nếu cần thực hiện đo liên tục, nhấn và giữ nút đỏ, đồng thời xoay theo chiều kim đồng hồ đến vị trí khoá.

Thật chú ý: Không giữ nút đỏ ở vị trí khoá khi không thực hiện phép đo để tránh mất năng lượng và tổn thương cho thiết bị.

Phóng điện khỏi mạch điện sau khi đo: Khi hoàn thành phép đo, nối chập 2 que đo vào nhau trong vòng 10 giây để dòng điện trong tụ nạp được phóng đi, ngăn chặn nguy cơ điện giật.

Lưu ý khi sử dụng đồng hồ đo điện trở đất Kyoritsu

• Luôn đảm bảo an toàn khi sử dụng đồng hồ đo điện trở đất Kyoritsu, đặc biệt khi làm việc gần các nguồn điện.
• Đảm bảo đồng hồ đo điện trở đất Kyoritsu được bảo quản và vận chuyển đúng cách để đảm bảo tính chính xác và tuổi thọ của thiết bị.
• Tham khảo hướng dẫn sử dụng kỹ càng trước khi bắt đầu sử dụng đồng hồ đo điện trở đất Kyoritsu.

Tổng kết

Với cách sử dụng đồng hồ đo điện trở đất Kyoritsu trên sẽ giúp bạn kiểm tra được độ an toàn của hệ thống điện đất, ngăn chặn nguy cơ điện giật khi có rò rỉ điện. Bên cạnh đó việc sử dụng máy đo điện trở đất có thể giúp chúng ta phát hiện sớm các vấn đề liên quan như đất bị nguyên cắt hoặc tụ điện, tránh được các tình huống nguy hiểm để có cách giải quyết tốt nhất.
