Hướng dẫn đo điện trở đất, một vài lưu ý khi sử dụng sản phẩm

Máy đo điện trở đất là một loại thiết bị dường như đã rất phổ biến với những người công nhân hoạt động trong lĩnh vực điện, điện tử… Tuy nhiên, vẫn còn rất nhiều người đã từng nghe nói tới máy đo điện trở đất nhưng không hiểu thiết bị này là gì và cách đo điện trở đất như thế nào. Trong bài viết này, hãy cùng ETECH5S tìm hiểu những thông tin bổ ích về thiết bị đo điện, điện tử này cùng hướng dẫn đo điện trở đất và một vài lưu ý khi bạn sử dụng sản phẩm này.

Trước hết, để tìm hiểu về cách đo điện trở đất hay hướng dẫn đo điện trở đất, ETECH5S sẽ cung cấp cho bạn các thông tin về máy đo điện trở đất.

1. Khái niệm về máy đo điện trở đất:

Máy đo điện trở đất là loại thiết bị máy đo được sử dụng cho các nghiên cứu nước ngầm thậm chí đến độ sâu lớn, nhằm phục vụ mục đích đánh giá trữ lượng sỏi, khảo sát địa chất để xây dựng đường, đường ống,… hoặc lĩnh vực liên quan đến nghiên cứu và phòng chống sạt lở, chống sét.

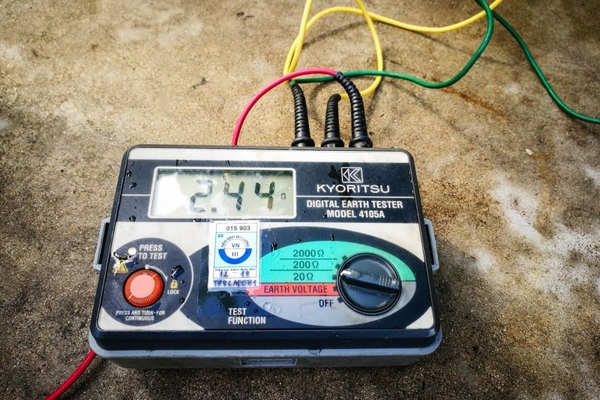

Máy đo điện trở đất xác định điện trở nối đất cho cả điện trở cụ thể và điện trở ohm. Đồng hồ đo điện trở đất chạy bằng pin và có chức năng hẹn giờ đồng hồ (3 phút), chức năng Giữ dữ liệu, màn hình LCD 3 ½ vị trí và kích thước của chúng là 163 x 100 x 50 mm. Phạm vi điện trở cự từ 20, 200 đến 2000 ohms. Chúng có độ phân giải 10/100 mΩ / 1 Ω

2. Công dụng của máy đo điện trở đất:

Đo điện trở đất (hay còn gọi là điện trở tiếp địa, điện trở chống sét) để kiểm tra khả năng phóng – truyền điện (sét) của hệ thống.

Đo điện trở đất là điều cần thiết cho hoạt động an toàn của mọi hệ thống điện và cách duy nhất để đảm bảo rằng việc lắp đặt tiếp đất có hiệu quả và chúng vẫn như vậy, là kiểm tra chúng chặt chẽ và thường xuyên.

Chức năng thiết yếu của mọi máy đo điện trở của đất là cung cấp một kết nối điện trở thấp, đáng tin cậy. Nó có thể ghi nhớ các yêu cầu của ứng dụng, chẳng hạn như mức độ hiện tại của sự cố mà từ đó có thể được yêu cầu xử lý.

3. Hướng dẫn đo điện trở đất

Để tiến hành đo điện trở đất, bạn phải thực hiện theo các bước sau đây:

Bước 1: Kiểm tra điện áp PIN trước khi tiến hành đo:

• Xoay công tắc tới vị trí  “BATT. CHECK”.
• Ấn và giữ nút “PRESS TO TEST” để kiểm tra điện áp Pin.
• Để máy hoạt động chính xác thì kim trên đồng hồ phải nằm trong khoảng “BATT. GOOD”, nếu không cần thay PIN mới để tiếp tục làm việc.

Bước 2: Cắm 2 cọc đầu nối bổ trợ như sau:

• Cọc 1 cách điểm đo 5~10m, cọc 2 cách cọc 1 từ 5~10m.
• Dây màu xanh (Green) dài 5m kẹp vào điểm đo.
• Dây màu vàng (Yellow) dài 10m, dây màu đỏ(red) dài 20m kẹp vào cọc 1 và cọc 2 sao cho phù hợp với chiều dài của dây.

Bước 3: Kiểm tra điện áp của tổ đất cần kiểm tra

• Bật công tắc tới vị trí “EARTH VOLTAGE” và ấn nút “PRESS TO TEST” để kiểm tra điện áp đất.
• Để kết quả đo được chính xác thì điện áp đất không được lớn hơn 10V.

Bước 4: Kiểm tra điện trở đất

• Đầu tiên ta bật công tắc tới vị trí x100Ω để kiểm tra điện trở đất.
• Nếu điện trở quá cao (>1200Ω) thì đèn OK sẽ không sáng, khi đó ta cần kiểm tra lại các đầu đấu nối.
• Nếu điện trở nhỏ, kim đồng hồ sẽ gần như không nhích khỏi vạch "0" thì ta bật công tắc tới vị trí x10Ω hoặc x1Ω sao cho phù hợp để có thể dễ đọc được trị số điện trở trên đồng hồ.

Bước 5: Đánh giá kết quả đo

• Điện trở nối đất được đánh giá theo tiêu chuẩn quy định, thông thường lưới 110 kV trở lên có dòng chạm đất lớn hơn 500 A thì Rnđ £ 0,5 W.
• Lưới trung áp có công suất £ 1000 kVA thì Rnđ £ 4 W.
• Cột điện Rnđ £ 10 W.
• Ngoài ra còn phụ thuộc vào mật độ dân cư tại vùng đó, điện trở suất của đất,...

4. Một số lưu ý khi đo điện trở đất:

• Để có kết quả đo thật chính xác cũng như bảo đảm chất lượng của thiết bị, điều các bạn nên làm trước khi tiến hành đo là phải kiểm tra điện áp PIN.
• Để tăng thêm độ chính xác bạn cần sự hỗ trợ của các loại máy đo điện trở tiếp địa chuyên dụng, có độ chính xác cao.

Và trên đây là một số thông tin mà ETECH5S muốn hướng dẫn đo điện trở đất, một vài lưu ý khi sử dụng sản phẩm.
