Hướng dẫn sử dụng bút thử điện điện tử an toàn chuẩn kỹ thuật

Bút thử điện là một dụng cụ quan trọng trong ngành điện, được sử dụng để kiểm tra tính an toàn của các thiết bị, hệ thống điện. Bút thử điện có khả năng phát hiện ra sự tồn tại của điện áp và giúp người dùng xác định xem một đường dây, thiết bị có đang dẫn điện hay không. Chính vì thế hướng dẫn sử dụng bút thử điện điện tử an toàn chuẩn kỹ thuật dưới đây là rất quan trọng để đảm bảo an toàn cho người dùng.

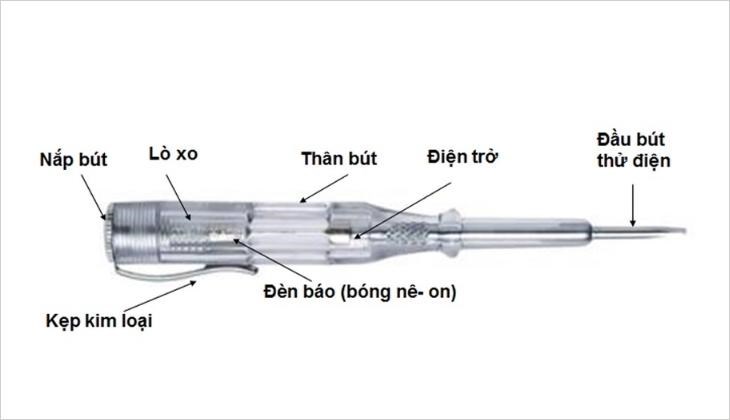

Cấu tạo bút thử điện

Đầu tiên chúng ta cần biết cấu trúc của bút thử điện khá đơn giản nhưng vô cùng hiệu quả. Được sử dụng phổ biến trong ngành điện và cũng được ưa chuộng trong các gia đình, bút thử điện là một dụng cụ không thể thiếu.

Bên trong, bút thử điện bao gồm một đầu kim loại chính là bộ phận tiếp xúc trực tiếp với dòng điện. Nó được kết nối với một lò xo dẫn điện, một đèn Neon và một điện trở. Vỏ ngoài của bút thử được làm từ nhựa cách điện chất lượng, đảm bảo an toàn tuyệt đối cho người sử dụng.

Nguyên lý bút thử điện

Để sử dụng bút thử điện hiệu quả thì chúng ta cần nắm rõ nguyên lý hoạt động của bút thử điện áp thấp là dựa trên hiệu ứng điện dung ký sinh trên cơ thể con người. Khi đầu bút tiếp xúc với một vật mang điện, dòng điện sẽ đi qua một điện trở, sau đó qua bóng đèn và tiếp tục chạy qua điện kháng của cơ thể con người, tạo thành một mạch điện đóng. Kết quả là bóng đèn trên bút sẽ sáng lên. Dòng điện thường rất nhỏ, không đủ mạnh để gây ra nguy hiểm cho người sử dụng.

Các bạn có thể tham khảo thêm dòng bút thử điện âm tường có thể phát hiện dây điện đi âm trong tường 1 cách an toàn mà không cần đục tường để kiểm tra điện trực tiếp.

Hướng dẫn sử dụng bút thử điện điện tử an toàn chuẩn kỹ thuật

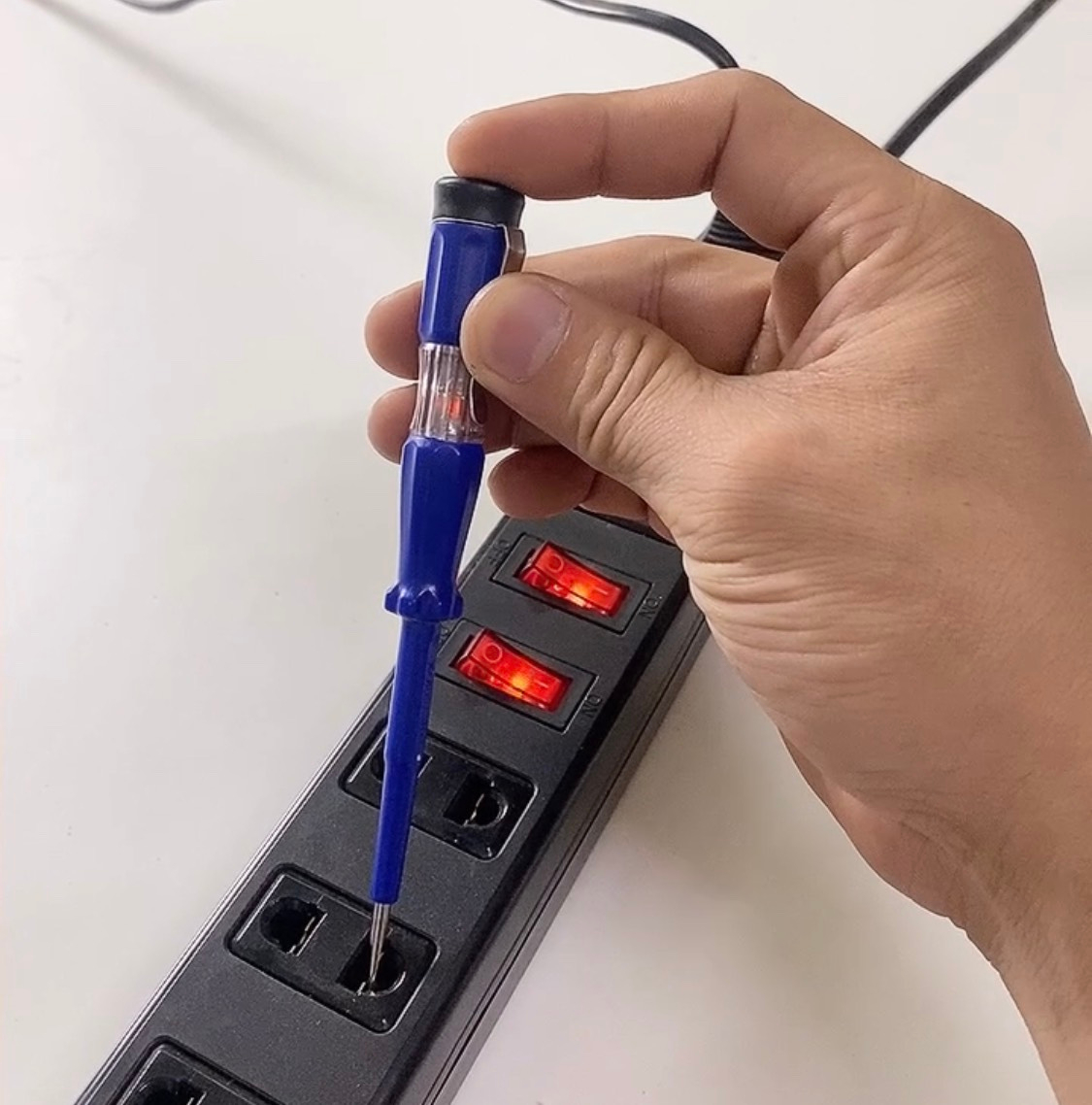

Dùng bút thử điện để kiểm tra độ an toàn của dây điện xoay chiều

Sử dụng bút kiểm tra điện để đánh giá an toàn của đường dây điện xoay chiều, quy trình này hoạt động dựa trên nguyên lý phát hiện dòng điện: Khi tiếp xúc vào một trong hai chấu của ổ cắm, nếu là dây pha (dây nóng), bút kiểm tra sẽ kích hoạt và đèn LED bên trong sẽ sáng lên, báo hiệu sự hiện diện của điện. Trái lại, nếu tiếp xúc với dây trung hòa, đèn sẽ không sáng vì dây này không dẫn điện.

Trong trường hợp đèn LED trên bút kiểm tra sáng ở cả hai trạng thái khi tiếp xúc với dây pha và dây trung tính, điều này báo hiệu sự bất thường trong hệ thống điện, cảnh báo rằng cần phải kiểm tra lại nguồn điện ngay lập tức để đảm bảo an toàn. Điều này là do trong một hệ thống điện hoạt động bình thường, dây trung hòa không nên mang điện và việc bút kiểm tra điện sáng ở cả hai dây chỉ ra rằng có sự cố cần được xử lý.

Bút thử điện không tiếp xúc SEW LVD 15 50V~1000V AC

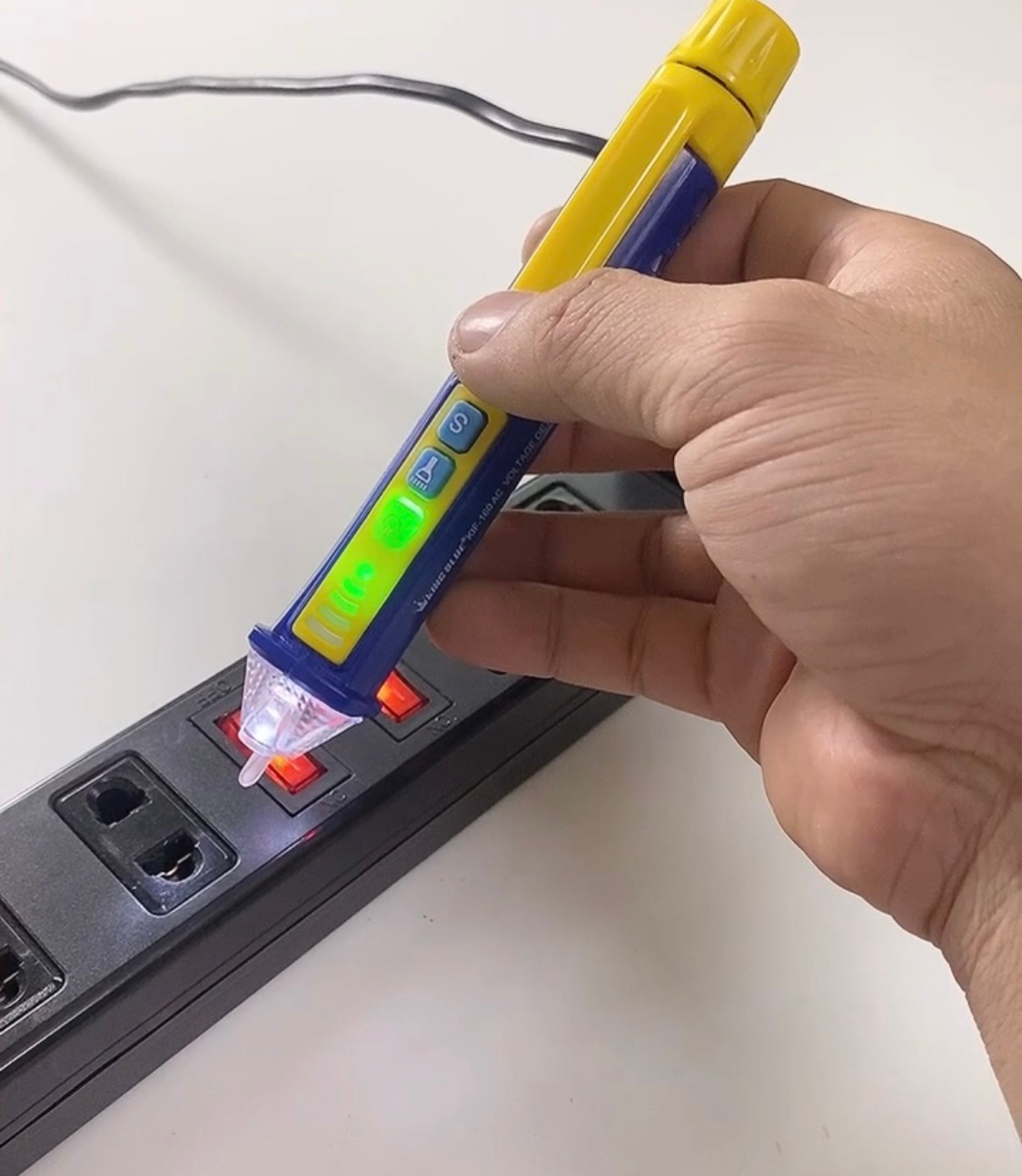

Dùng bút thử điện để thấy được sự khác biệt của dòng điện xoay chiều với một chiều

Khi sử dụng bút thử điện với bóng đèn neon, một hiện tượng đặc biệt xảy ra: Trong trường hợp của mạch điện một chiều, bóng đèn chỉ sáng lên ở điểm kết nối với cực âm của nguồn điện, bởi vì chỉ có cực này mới tạo ra đủ điện áp để kích thích bóng đèn neon phát sáng. Ngược lại, khi áp dụng cho nguồn điện xoay chiều, cả hai đầu của bóng đèn neon lần lượt đóng vai trò là cực dương và cực âm theo từng chu kỳ của dòng điện, dẫn đến việc cả hai cực đều phát sáng.

Điều này minh hoạ cho sự khác biệt rõ ràng giữa hành vi của bóng đèn neon khi làm việc với dòng điện một chiều so với dòng điện xoay chiều, nơi dòng điện liên tục thay đổi hướng, cho phép cả hai cực của bóng đèn cùng phát sáng.

Bút thử điện không tiếp xúc SEW 277HP 50V~132kV

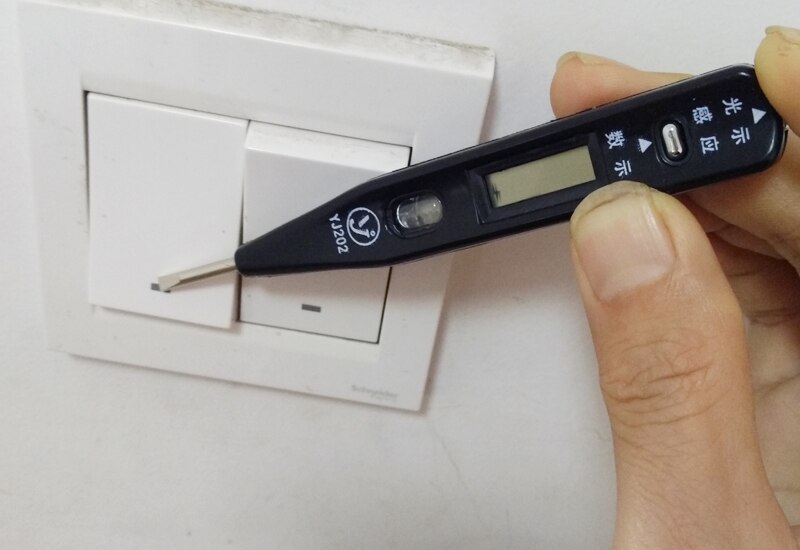

Dùng bút thử điện để phân biệt điện cực của nguồn một chiều

Sử dụng bút thử điện là một phương pháp hiệu quả để xác định các cực trong một mạch điện một chiều. Khi kết nối bút thử điện với cả cực dương và cực âm của mạch, chỉ điểm tiếp xúc với cực âm của nguồn điện sẽ báo hiệu bằng cách phát sáng. Điều này giúp dễ dàng nhận biết và phân biệt cực âm từ cực dương trong mọi tình huống sử dụng, đảm bảo tính chính xác và an toàn khi làm việc với mạch điện.

Bút thử điện cao thế SEW 275HP 240V 275kV, loại không tiếp xúc

Lưu ý

Bút thử điện không thể sử dụng để kiểm tra điện áp một chiều. Nguyên nhân là do bút thử điện dựa vào điện dung ký sinh từ cơ thể người để hoàn thành mạch điện, nên có nguy cơ gây giật nếu bóng đèn hoặc điện trở bên trong bút bị hỏng do tiếp xúc với nước hoặc chất lỏng khác.

Điều này cảnh báo rằng việc sử dụng bút thử điện đòi hỏi sự cẩn trọng, đặc biệt khi tiếp xúc với các điều kiện không đảm bảo an toàn như môi trường ẩm ướt hoặc khi bút có dấu hiệu hỏng hóc.

Sử dụng bút thử điện an toàn đúng kỹ thuật là rất quan trọng để đảm bảo an toàn trong công việc điện. Bằng cách tuân thủ các hướng dẫn và quy tắc sử dụng trên, bạn có thể sử dụng bút thử điện một cách hiệu quả và an toàn. Hãy nhớ rằng việc bảo vệ bản thân là trên hết và luôn sử dụng bút thử điện một cách cẩn thận và đúng kỹ thuật.
