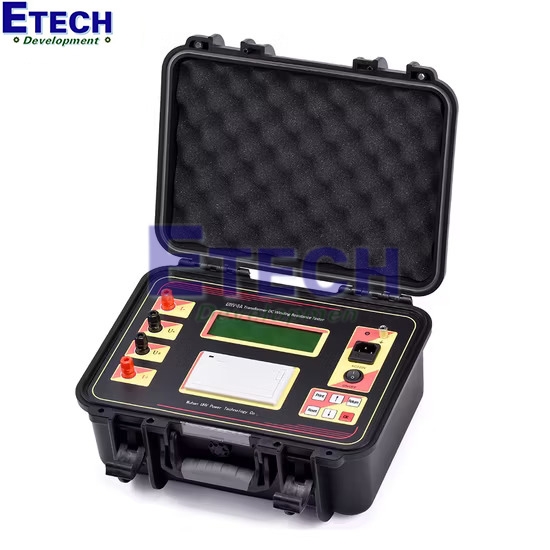

Máy đo điện trở cuộn dây máy biến áp UHV-5A (Transformer DC Winding Resistance Tester)

Máy đo điện trở cuộn dây máy biến áp UHV-5A Transformer DC Winding Resistance Tester là thiết bị chuyên dụng giúp đo chính xác điện trở DC của cuộn dây, phát hiện sớm các lỗi như mối hàn kém, đấu nối lỏng lẻo hay đoản mạch. Với dòng điện đầu ra lên đến 5A, UHV-5A giúp mang lại tốc độ đo nhanh và độ tin cậy cao, phù hợp cho các hệ thống biến áp công suất lớn. Bài viết này sẽ giới thiệu chi tiết về UHV-5A, từ thông số kỹ thuật đến ứng dụng thực tế, giúp bạn lựa chọn thiết bị tối ưu cho nhu cầu bảo trì.

Thông số kỹ thuật máy đo điện trở cuộn dây máy biến áp UHV-5A

Giới thiệu

UHV-5A Transformer DC Winding Resistance Tester là máy đo điện trở cao cấp được thiết kế dành riêng cho đo điện trở DC cuộn dây biến áp, hỗ trợ kiểm tra nhanh chóng các máy biến áp bán thành phẩm, thành phẩm, lắp đặt và vận hành. Với khả năng phát hiện lỗi vật liệu cuộn dây, mối hàn và đấu nối, UHV-5A giúp tránh các rủi ro tiềm ẩn trong sản xuất và khai thác.

So với các model cơ bản, UHV-5A nổi bật nhờ dòng điện đầu ra mạnh mẽ (lên đến 5A), giúp đo nhanh hơn và chính xác hơn so với các thiết bị chỉ 2-3A. Đây là lựa chọn lý tưởng cho các doanh nghiệp điện lực Việt Nam, tuân thủ quy định của Bộ Công Thương về kiểm tra thiết bị điện.

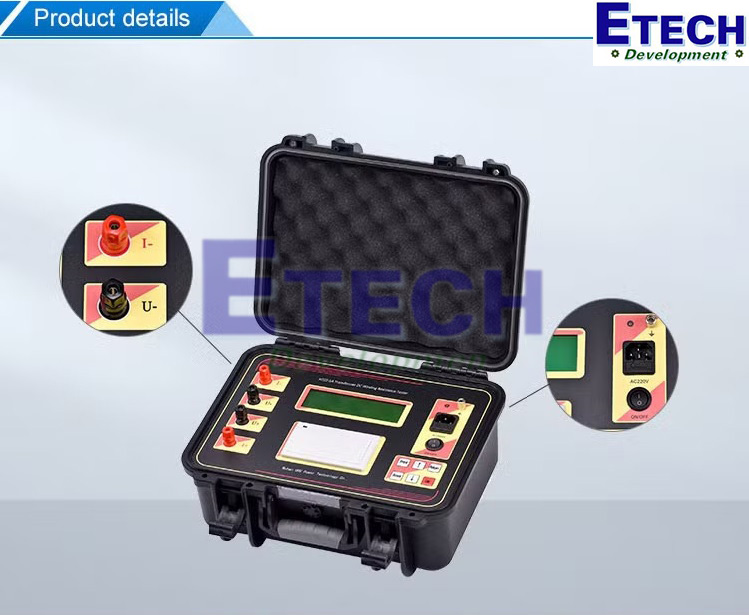

Cấu tạo chính

Bộ nguồn cung cấp và phát dòng điện

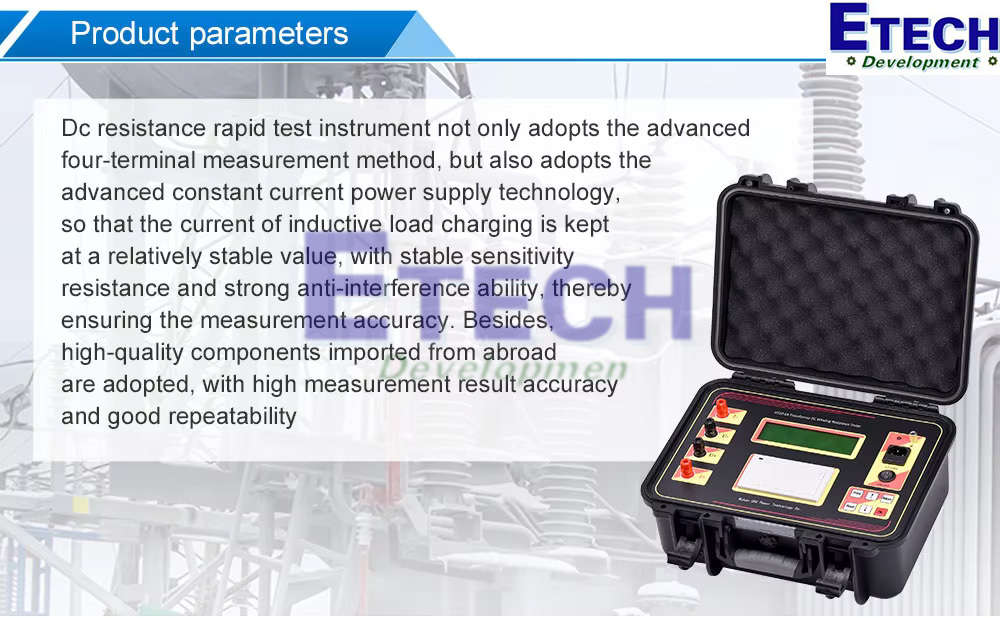

Bộ phận cốt lõi sử dụng công nghệ nguồn DC ổn định bao gồm biến áp nguồn, mạch chỉnh lưu DC, bộ ổn định dòng điện và hệ thống làm bằng mát quạt tản nhiệt hoặc heatsink. Chức năng: Bơm dòng ổn định vào cuộn dây biến áp, đo điện áp rơi để tính điện trở theo định luật Ohm, giảm thời gian đo chỉ 10-30 giây.

Bộ đo lường và thu thập dữ liệu

Cấu tạo gồm cảm biến điện áp cao chính xác, mạch đo với độ phân giải 0.01 µΩ và bộ lọc nhiễu điện từ mạnh mẽ. Chức năng: Đo dải rộng 1 µΩ ~ 2000 Ω, độ chính xác ± (0.2% đọc + 2 µΩ), tự động khử từ dư sau đo để tránh ảnh hưởng lần sau.

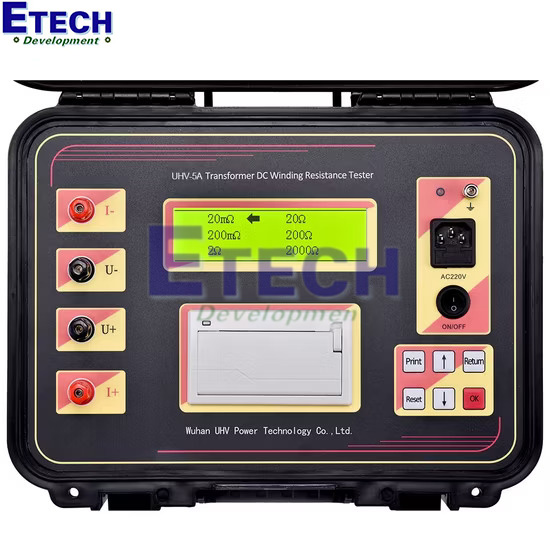

Màn hình hiển thị và giao diện điều khiển

Màn hình LCD màu lớn 5-7 inch gồm bảng nút bấm power, start/stop, chọn dải và cổng USB xuất dữ liệu. Giao diện thân thiện, dễ sử dụng, lưu trữ hơn 1000 kết quả đo nội bộ.

Hệ thống lưu trữ và in ấn

Hệ thống lưu trữ và in ấn gồm mạch nhớ nội bộ và tùy chọn máy in nhiệt mini(micro-printer. Giúp lưu trữ, phân tích dữ liệu lịch sử, hỗ trợ phần mềm PC so sánh với giá trị tiêu chuẩn.

Hệ thống bảo vệ và an toàn

Có mạch bảo vệ quá áp, quá dòng, quá nhiệt và chống kết nối sai AC 380V. Cấu tạo gồm cảm biến nhiệt độ, rơle bảo vệ và đèn báo xả điện tự động. Tự động xả điện sau đo, cảnh báo âm thanh/hình ảnh khi sự cố, đảm bảo an toàn thiết bị và người dùng.

Phụ kiện kết nối và nguồn

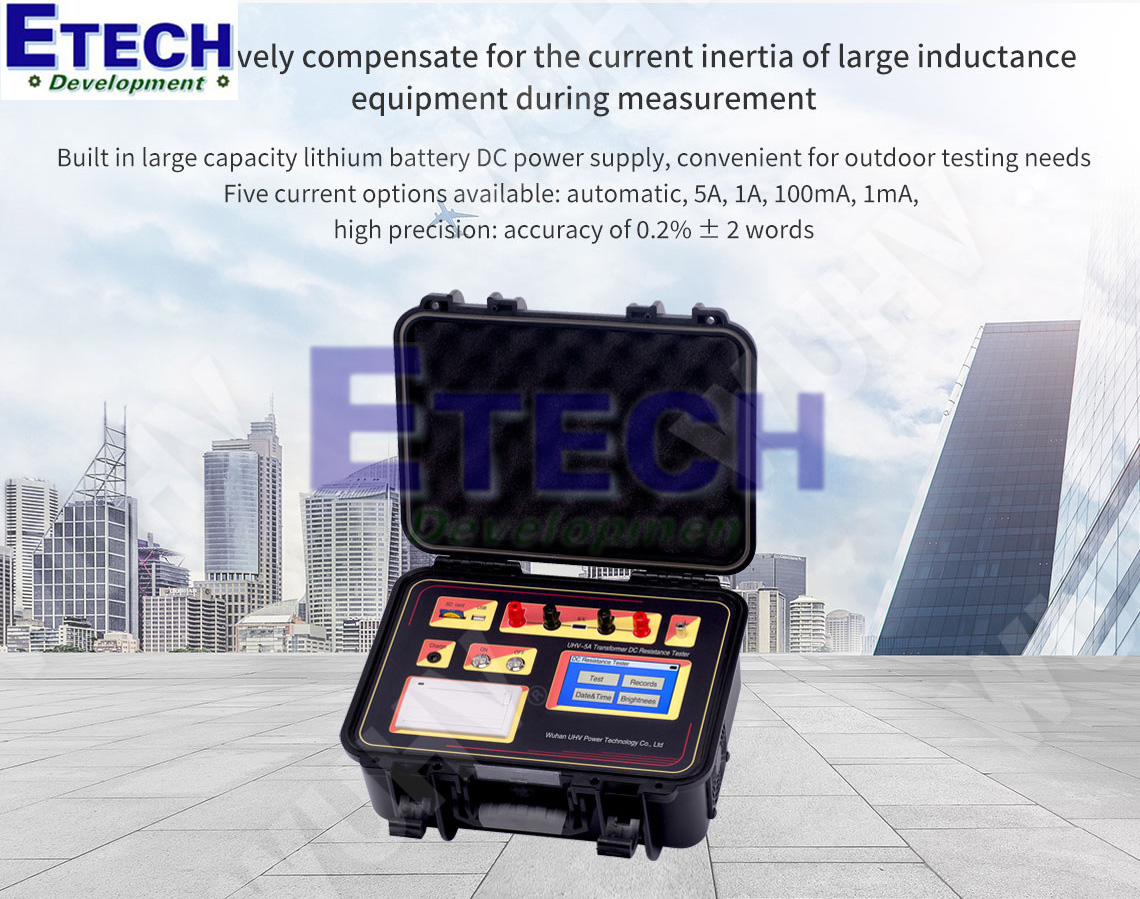

Nguồn chính AC 220V ±10%, 50Hz, kèm pin sạc lithium dự phòng gồm cáp đo dài 10m với kẹp cá sấu cách điện cao, dây nguồn và adapter sạc. Giúp kết nối linh hoạt với cuộn dây biến áp, hỗ trợ đo tại hiện trường không cần nguồn ngoài.

Lợi ích nổi bật

Đo nhanh và chính xác

Dòng điện đầu ra 5A giúp rút ngắn đáng kể thời gian đo so với các thiết bị thông thường. Quá trình đo chỉ mất 10-30 giây cho mỗi cuộn dây, giảm thiểu nhiệt tích tụ bên trong biến áp. Điều này đặc biệt quan trọng khi kiểm tra các máy biến áp công suất lớn lên đến 500kV, đảm bảo kết quả ổn định và đáng tin cậy mà không làm ảnh hưởng đến tuổi thọ thiết bị.

Dễ sử dụng và di động

Giao diện người dùng thân thiện với màn hình LCD màu lớn, hiển thị dữ liệu thời gian thực rõ nét. Trọng lượng chỉ khoảng 5kg cùng thiết kế nhỏ gọn giúp kỹ sư dễ dàng mang theo đến hiện trường, từ nhà máy sản xuất đến trạm biến áp xa xôi. Không cần đào tạo phức tạp, nhân viên mới cũng có thể vận hành sau vài phút hướng dẫn.

Tích hợp công nghệ hiện đại

Thiết bị tự động khử từ dư sau mỗi lần đo, tránh ảnh hưởng đến kết quả tiếp theo. Hệ thống cảnh báo quá dòng, quá áp và bảo vệ tự động đảm bảo an toàn cho người dùng. Hỗ trợ lưu trữ hơn 1000 kết quả và xuất dữ liệu qua USB, kết nối phần mềm phân tích trên PC để tạo báo cáo chuyên nghiệp, so sánh dữ liệu lịch sử dễ dàng.

An toàn và bền bỉ

Thiết kế chống nhiễu điện từ mạnh mẽ, phù hợp với môi trường công trường khắc nghiệt. Cấp bảo vệ IP54 chống bụi và nước nhẹ, hoạt động ổn định từ -10°C đến 50°C. Tuân thủ nghiêm ngặt tiêu chuẩn an toàn quốc tế IEC 61010-1, giảm thiểu rủi ro tai nạn lao động và kéo dài tuổi thọ thiết bị lên nhiều năm.

Tiết kiệm chi phí

Giá thành cạnh tranh so với các thương hiệu châu Âu nhưng chất lượng không hề thua kém. Giảm thời gian ngừng hoạt động của máy biến áp trong quá trình bảo dưỡng, từ đó tối ưu hóa chi phí vận hành. Một lần đầu tư ban đầu giúp tiết kiệm hàng chục triệu đồng mỗi năm nhờ phát hiện sớm sự cố và tránh sửa chữa lớn.

Ứng dụng thực tế

Máy đo UHV-5A được ứng dụng rộng rãi trong ngành điện lực và công nghiệp nặng, giúp phát hiện sớm các vấn đề về cuộn dây biến áp, đảm bảo hệ thống vận hành ổn định và an toàn. Thiết bị phù hợp cho cả kiểm tra sản xuất, bảo dưỡng định kỳ và xử lý sự cố, với tốc độ đo nhanh và độ chính xác cao.

Kiểm tra sản xuất máy biến áp

UHV-5A được sử dụng tại các nhà máy sản xuất biến áp như EVN, ABB Việt Nam hoặc các đơn vị OEM để đo điện trở cuộn dây bán thành phẩm. Thiết bị kiểm tra chất lượng mối hàn, vật liệu đồng/nhôm và đấu nối, phát hiện lỗi lệch lớp hoặc đoản mạch ngay từ giai đoạn lắp ráp. Nhờ dòng 5A ổn định, quá trình đo chỉ mất 10-30 giây mỗi pha, giúp tăng năng suất dây chuyền sản xuất.

Bảo dưỡng định kỳ trạm biến áp

Trong các trạm biến áp 110kV, 220kV hoặc 500kV, UHV-5A là công cụ thiết yếu cho bảo dưỡng định kỳ. Kỹ sư sử dụng thiết bị để kiểm tra điện trở cuộn dây sau đại tu, thay tap changer hoặc nghi ngờ hỏng hóc. Kết quả đo giúp đánh giá tình trạng cách điện, phát hiện điểm nóng cục bộ trước khi đưa biến áp vào vận hành trở lại.

Xử lý sự cố hệ thống điện

Khi xảy ra ngắn mạch, quá tải hoặc sự cố cách điện, UHV-5A hỗ trợ xác định nhanh vị trí hỏng trên cuộn dây. Thiết bị đo chính xác đến µΩ, giúp đội sửa chữa khoanh vùng lỗi. Ví dụ: mối nối lỏng ở pha B cuộn hạ thế, giảm thời gian ngừng điện từ vài ngày xuống vài giờ. Ứng dụng thực tế Tại trạm 220kV Phú Lâm tại TP.HCM, UHV-5A đã phát hiện điện trở tăng bất thường 15% ở cuộn thứ cấp, tránh sự cố nổ biến áp.

Kiểm tra động cơ và máy phát lớn

Ngoài biến áp, UHV-5A còn đo điện trở cuộn dây stato/rotor của động cơ điện công suất lớn trong nhà máy xi măng, thép, hóa chất. Thiết bị hỗ trợ đánh giá tình trạng động cơ sau thời gian dài vận hành, phát hiện mất cân bằng pha hoặc hỏng cách điện lớp.

Đào tạo và tuân thủ tiêu chuẩn

UHV-5A được sử dụng trong các khóa huấn luyện an toàn điện tại trung tâm đào tạo EVN, PC các tỉnh. Thiết bị hỗ trợ thực hành đo thực tế, lưu dữ liệu và xuất báo cáo theo tiêu chuẩn IEEE C57.152, QCVN QTĐ 5:2009/BCT. Kết quả đo được dùng làm bằng chứng kiểm định định kỳ cho cơ quan quản lý Cục An toàn Điện lực.

Ứng dụng mở rộng trong công nghiệp

Tại các nhà máy điện gió, điện mặt trời, UHV-5A kiểm tra biến áp nâng/hạ áp inverter. Trong ngành đường sắt, thiết bị đo cuộn dây biến áp kéo tàu điện. Khả năng lưu trữ 1000 kết quả và xuất USB giúp tích hợp vào hệ thống quản lý bảo trì CMMS của doanh nghiệp.

Kết luận

Máy đo điện trở cuộn dây UHV-5A là sự kết hợp hoàn hảo giữa công nghệ hiện đại và độ chính xác vượt trội, giúp kỹ sư điện dễ dàng kiểm tra, đánh giá tình trạng cuộn dây máy biến áp một cách nhanh chóng và tin cậy. Với thiết kế thông minh, pin dung lượng lớn, lưu trữ dữ liệu tiện lợi cùng khả năng in kết quả tức thì, UHV-5A không chỉ tiết kiệm thời gian mà còn nâng cao hiệu quả công việc.

Liên hệ ngay Etech Việt Nam qua hotline 086.675.2969 – 0989.559.211 để được tư vấn và báo giá chi tiết về máy đo điện trở cuộn dây máy biến áp UHV-5A (Transformer DC Winding Resistance Tester) mới nhất hiện nay
