Máy đo độ rung là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Việc theo dõi tình trạng độ rung của thiết bị máy móc rất quan trọng trong vận hành công nghiệp sản xuất công xưởng. Chính vì vậy máy đo độ rung đã trở thành công cụ đắc lực hỗ trợ đo độ rung các bộ phận cơ khí như động cơ, trục quay, vòng bi một cách hiệu quả. Vậy máy đo độ rung là gì, cấu tạo của thiết bị này như nào, nguyên lý hoạt động và ứng dụng thực tế ra sao? chúng ta cùng tham khảo nội dung chi tiết dưới đây.

Máy đo độ rung là gì?

Máy đo độ rung là thiết bị đo lường chuyên dụng dùng để xác định và phân tích mức độ rung động của máy móc, thiết bị hoặc kết cấu cơ khí trong quá trình vận hành. Rung động thực chất là sự dao động của một vật thể quanh vị trí cân bằng và thường xuất hiện khi các bộ phận cơ khí chuyển động hoặc chịu tác động lực. Trong hệ thống máy móc công nghiệp, rung động có thể phát sinh từ nhiều nguyên nhân khác nhau như mất cân bằng trục quay, mài mòn vòng bi, lệch trục, lỏng kết cấu hoặc sai lệch lắp ráp.

Máy đo rung động giúp ghi nhận các dao động này và chuyển chúng thành các thông số kỹ thuật cụ thể để người vận hành có thể phân tích. Thông qua kết quả đo, kỹ sư có thể đánh giá mức độ ổn định của thiết bị, phát hiện sớm các dấu hiệu hư hỏng và đưa ra kế hoạch bảo trì phù hợp. Việc đo rung thường xuyên giúp giảm thiểu nguy cơ dừng máy đột ngột, nâng cao độ tin cậy của hệ thống và tối ưu hóa chi phí vận hành.

Hiện nay, máy đo độ rung được sử dụng rộng rãi trong nhiều lĩnh vực như cơ khí chế tạo, sản xuất công nghiệp, điện lực, dầu khí, nhà máy xi măng, nhà máy nhiệt điện và các hệ thống thiết bị quay. Với sự phát triển của công nghệ cảm biến và xử lý tín hiệu, các thiết bị đo rung hiện đại ngày càng có độ chính xác cao, kích thước nhỏ gọn và dễ dàng sử dụng.

Cấu tạo của máy đo độ rung

Một máy đo độ rung hiện đại thường được thiết kế với nhiều bộ phận khác nhau để đảm bảo khả năng thu thập và xử lý dữ liệu chính xác. Thành phần quan trọng nhất của thiết bị chính là cảm biến rung. Đây là bộ phận trực tiếp tiếp xúc với bề mặt máy móc và ghi nhận các dao động cơ học phát sinh trong quá trình hoạt động.

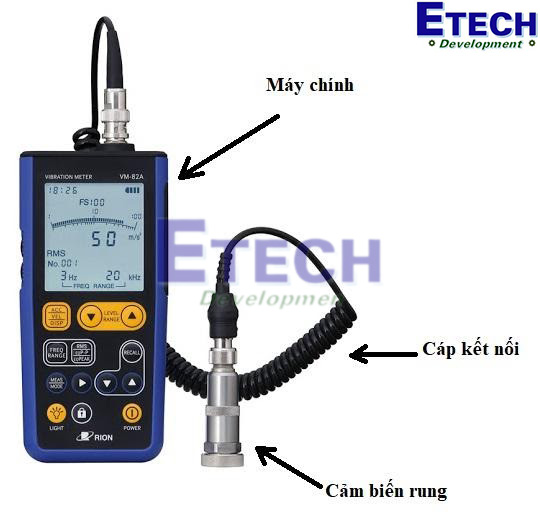

Cấu tạo máy đo độ rung thường gồm 3 bộ phận chính:

Máy chính (bộ điều khiển)

Đây là phần trung tâm của thiết bị, có nhiệm vụ tiếp nhận và xử lý tín hiệu rung từ cảm biến. Máy được trang bị màn hình hiển thị và các nút chức năng giúp người dùng theo dõi kết quả đo, lựa chọn thông số như gia tốc, vận tốc hoặc tần số rung.

Cáp kết nối

Cáp kết nối dùng để truyền tín hiệu rung động từ cảm biến về máy chính. Bộ phận này giúp liên kết các thành phần của thiết bị và đảm bảo tín hiệu đo được truyền ổn định, chính xác.

Cảm biến rung

Cảm biến rung là bộ phận tiếp xúc trực tiếp với bề mặt thiết bị cần đo. Nó có nhiệm vụ thu nhận dao động cơ học và chuyển đổi thành tín hiệu điện để máy chính xử lý và hiển thị kết quả.

Nguyên lý hoạt động của máy đo độ rung

Nguyên lý hoạt động của máy đo độ rung dựa trên việc chuyển đổi dao động cơ học thành tín hiệu điện. Khi máy móc vận hành, các bộ phận cơ khí sẽ tạo ra rung động trên bề mặt thiết bị. Cảm biến rung được đặt tại vị trí đo sẽ ghi nhận những dao động này và chuyển chúng thành tín hiệu điện tương ứng với mức độ rung.

Sau khi tín hiệu được thu thập, bộ xử lý bên trong thiết bị sẽ thực hiện quá trình phân tích và chuyển đổi tín hiệu thành các thông số đo cụ thể. Những thông số này sau đó được hiển thị trên màn hình dưới dạng số liệu giúp người sử dụng dễ dàng theo dõi và đánh giá tình trạng hoạt động của thiết bị.

Trong các thiết bị đo rung hiện đại, dữ liệu rung động còn có thể được phân tích sâu hơn thông qua phổ tần số. Phương pháp này giúp xác định nguyên nhân gây rung như mất cân bằng, lệch trục hoặc hư hỏng vòng bi. Nhờ đó, kỹ sư có thể đưa ra giải pháp bảo trì chính xác và hiệu quả hơn.

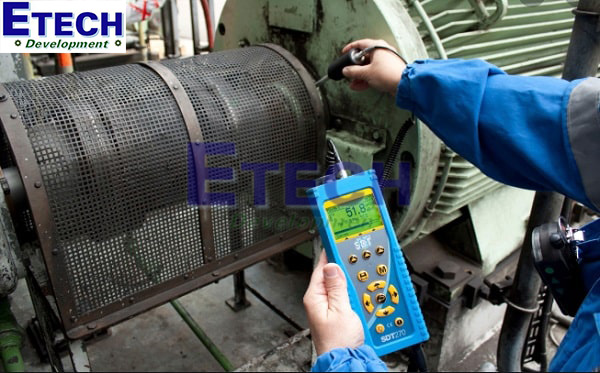

Ứng dụng của máy đo độ rung trong công nghiệp

Lĩnh vực	Ứng dụng thực tế	Lợi ích mang lại
Sản xuất công nghiệp	Kiểm tra rung động của động cơ điện, máy bơm, quạt công nghiệp, hộp số và các thiết bị quay trong dây chuyền sản xuất.	Giúp phát hiện sớm các dấu hiệu bất thường như lệch trục, mất cân bằng hoặc mài mòn linh kiện, từ đó hạn chế sự cố và nâng cao hiệu suất vận hành.
Ngành điện lực	Giám sát tình trạng rung của turbine, máy phát điện và các hệ thống truyền động trong nhà máy điện.	Đảm bảo thiết bị hoạt động ổn định, giảm nguy cơ hư hỏng nghiêm trọng và duy trì độ tin cậy của hệ thống phát điện.
Dầu khí và hóa chất	Đo rung cho máy nén khí, bơm công nghiệp và các thiết bị vận hành liên tục trong môi trường khắc nghiệt.	Hỗ trợ kiểm soát tình trạng thiết bị, giảm thời gian dừng máy và tăng độ an toàn trong quá trình sản xuất.
Bảo trì và bảo dưỡng thiết bị	Phân tích rung động để xác định nguyên nhân gây rung như lỏng kết cấu, hư hỏng vòng bi hoặc sai lệch lắp ráp.	Giúp xây dựng kế hoạch bảo trì dự đoán, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ máy móc.
Ngành cơ khí chế tạo	Kiểm tra độ ổn định của máy gia công, máy CNC và các thiết bị sản xuất chính xác.	Đảm bảo chất lượng sản phẩm và độ chính xác trong quá trình gia công cơ khí.

Những phép đo rung thường được sử dụng

Trong quá trình đo rung động của máy móc, ba thông số quan trọng thường được sử dụng là gia tốc rung, vận tốc rung và độ dịch chuyển. Mỗi thông số phản ánh một khía cạnh khác nhau của rung động và được áp dụng trong các trường hợp cụ thể.

Gia tốc rung

Gia tốc rung thể hiện mức độ thay đổi của vận tốc rung theo thời gian và thường được đo bằng đơn vị m/s². Đây là thông số rất nhạy đối với các rung động tần số cao và thường được sử dụng để phát hiện các hư hỏng liên quan đến vòng bi hoặc bánh răng.

Vận tốc rung

Vận tốc rung là thông số phổ biến nhất trong đánh giá tình trạng máy móc công nghiệp và thường được đo bằng mm/s. Giá trị này phản ánh mức độ rung tổng thể của thiết bị và thường được so sánh với các tiêu chuẩn rung động quốc tế để xác định mức độ an toàn của máy móc.

Độ dịch chuyển

Độ dịch chuyển thể hiện khoảng cách dao động của vật thể so với vị trí cân bằng và thường được đo bằng micromet. Thông số này thường được sử dụng trong các thiết bị có kích thước lớn hoặc hoạt động ở tần số thấp như turbine hoặc máy phát điện.

Hướng dẫn sử dụng và bảo quản máy đo độ rung

Máy đo độ rung thường được thiết kế nhỏ gọn, cấu tạo đơn giản nên việc sử dụng khá dễ dàng. Tuy nhiên, để thiết bị hoạt động chính xác và bền bỉ trong thời gian dài, người dùng cần thực hiện đúng các bước sử dụng và bảo quản dưới đây.

Hướng dẫn sử dụng máy đo độ rung

Bước 1: Kết nối cảm biến rung với bộ điều khiển (thân máy) theo đúng cổng kết nối để đảm bảo tín hiệu được truyền ổn định.

Bước 2: Nhấn nút Power hoặc ON/OFF để khởi động thiết bị và chờ vài giây để máy sẵn sàng hoạt động.

Bước 3: Gắn cảm biến rung lên bệ từ nam châm và đặt tại vị trí cần đo trên bề mặt máy móc hoặc thiết bị cần kiểm tra.

Bước 4: Quan sát màn hình hiển thị và sử dụng nút Function để lựa chọn thông số đo phù hợp như gia tốc, vận tốc, tần số hoặc độ dịch chuyển theo đơn vị mong muốn.

Bước 5: Khi quá trình đo bắt đầu, các giá trị rung sẽ hiển thị trên màn hình LCD để người dùng theo dõi và đánh giá tình trạng hoạt động của thiết bị.

Bước 6: Nếu cần lưu lại kết quả đo tại một thời điểm cụ thể, nhấn nút Hold để giữ giá trị hiển thị trên màn hình.

Bước 7: Nhấn nút Hold thêm một lần nữa để thoát chế độ giữ dữ liệu và đưa máy trở về chế độ đo bình thường.

Cách bảo quản máy đo độ rung

Sau khi sử dụng, cần vệ sinh sạch sẽ cảm biến và thân máy để loại bỏ bụi bẩn hoặc dầu mỡ bám trên bề mặt thiết bị. Máy nên được bảo quản trong hộp chuyên dụng và đặt ở nơi khô ráo, thoáng mát, tránh môi trường có độ ẩm cao hoặc nhiệt độ quá lớn.

Ngoài ra, người dùng nên hạn chế để thiết bị bị va đập mạnh vì điều này có thể ảnh hưởng đến độ chính xác của cảm biến. Việc kiểm tra pin hoặc nguồn điện định kỳ cũng giúp đảm bảo máy luôn sẵn sàng hoạt động khi cần thiết. Bảo quản và sử dụng đúng cách sẽ giúp máy đo độ rung duy trì độ chính xác và kéo dài tuổi thọ thiết bị.

Mua máy đo độ rung ở đâu uy tín, chất lượng

Việc lựa chọn nhà cung cấp thiết bị đo lường uy tín là yếu tố quan trọng giúp đảm bảo chất lượng sản phẩm và hiệu quả sử dụng. Etech Việt Nam là đơn vị chuyên cung cấp các thiết bị đo kiểm công nghiệp chất lượng cao, trong đó có nhiều dòng máy đo độ rung đến từ các thương hiệu uy tín trên thị trường.

Các sản phẩm máy đo độ rung gia tốc do Etech Việt Nam cung cấp đều được kiểm tra chất lượng nghiêm ngặt và có nguồn gốc rõ ràng. Các bạn có thể tham khảo các mẫu được nhiều người quan tâm nhất hiện nay:

• Máy đo độ rung SmartSensor AR63A
• Máy đo độ rung cầm tay Smartsensor AS63D (0.1~199.9m/s2; ±10%H ±2)
• Máy đo độ rung SMARTSENSOR AR63B

Không chỉ cung cấp sản phẩm, Etech Việt Nam còn hỗ trợ khách hàng trong việc hướng dẫn sử dụng, bảo trì và tối ưu giải pháp đo lường trong thực tế. Đây chính là yếu tố giúp doanh nghiệp nâng cao hiệu quả quản lý thiết bị và tối ưu chi phí vận hành. Mọi chi tiết xin liên hệ qua thông tin dưới đây.

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP ETECH VIỆT NAM

• Do Sở Kế Hoạch và Đầu Tư Thành Phố Hà Nội cấp ngày 05/04/2019 - MST : 0108685006
• Văn phòng đại diện: Số 44, Lô 7, Khu Đô Thị Đền Lừ 2, Phường Tương Mai, Hà Nội
• Địa chỉ đăng ký kinh doanh: Số 39 Đường Hoàng Như Tiếp, Phường Bồ Đề, Hà Nội
• Hotline: 086.675.2969-0989.559.211
• Email: etech.indus19@gmail.com

Kết luận

Vậy máy đo độ rung là gì? Có thể nói máy đo độ rung là thiết bị quan trọng của các kỹ sư, chuyên gia trong việc theo dõi và đánh giá tình trạng hoạt động của máy móc trong nhiều lĩnh vực công nghiệp. Thông qua việc đo và phân tích rung động, doanh nghiệp có thể phát hiện sớm các dấu hiệu hư hỏng, từ đó giảm thiểu rủi ro và nâng cao hiệu quả vận hành. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, các phép đo rung cũng như cách bảo quản và sử dụng thiết bị sẽ giúp khai thác tối đa lợi ích của máy đo rung.

Nếu bạn đang tìm kiếm địa chỉ cung cấp máy đo độ rung uy tín và chất lượng, Etech Việt Nam là lựa chọn đáng tin cậy với nhiều giải pháp thiết bị đo lường phù hợp cho nhu cầu thực tế của doanh nghiệp.
