Máy kiểm tra thứ tự pha là gì? Phân loại và nguyên lý hoạt động
Trong các hệ thống điện ba pha, việc đảm bảo đúng thứ tự pha là yếu tố quan trọng giúp các thiết bị vận hành ổn định và an toàn. Tuy nhiên, thứ tự pha sai có thể gây ra nhiều vấn đề như hỏng động cơ, giảm hiệu suất hoạt động hoặc thậm chí gây cháy nổ. Để giải quyết vấn đề này, máy kiểm tra thứ tự pha ra đời như một giải pháp hữu hiệu. Đây là thiết bị chuyên dụng giúp xác định nhanh chóng và chính xác thứ tự các pha, đảm bảo hệ thống điện luôn hoạt động hiệu quả. Vậy máy kiểm tra thứ tự pha là gì? Nguyên lý hoạt động và ứng dụng của thiết bị này ra sao? Cùng tìm hiểu trong bài viết dưới đây!
Máy kiểm tra thứ tự pha là gì?
Máy kiểm tra thứ tự pha là thiết bị chuyên dụng được sử dụng để xác định thứ tự các pha trong hệ thống điện ba pha. Thứ tự pha đúng đảm bảo sự ổn định và an toàn cho các thiết bị điện, đặc biệt là động cơ xoay chiều và hệ thống phân phối điện công nghiệp.
Thiết bị này giúp nhanh chóng phát hiện các vấn đề như pha ngược, mất pha, hoặc sai thứ tự pha. Nhờ đó, người dùng có thể xử lý kịp thời, tránh những hậu quả nghiêm trọng như hư hỏng thiết bị hay giảm hiệu suất vận hành.
Phân loại và nguyên tắc hoạt động của đồng hồ đo thứ tự pha

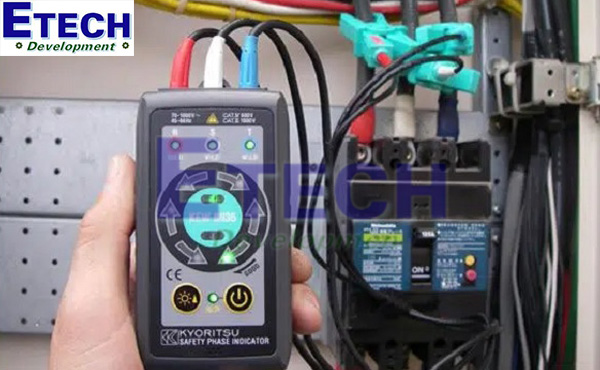

Máy đo thứ tự pha là thiết bị cầm tay với thiết kế bền chắc, giúp người dùng dễ dàng xác định thứ tự pha chính xác. Việc sử dụng thiết bị này đảm bảo các pha trong hệ thống điện ba pha được đấu nối đúng cách, đồng thời đảm bảo động cơ quay đúng chiều.
Hiện nay, đồng hồ đo thứ tự pha được phân thành hai loại chính:
- Loại xoay
- Loại tĩnh
Mỗi loại có nguyên tắc hoạt động riêng, phù hợp với nhu cầu và điều kiện sử dụng khác nhau, giúp đảm bảo tính ổn định và an toàn cho hệ thống điện.
Tham khảo:

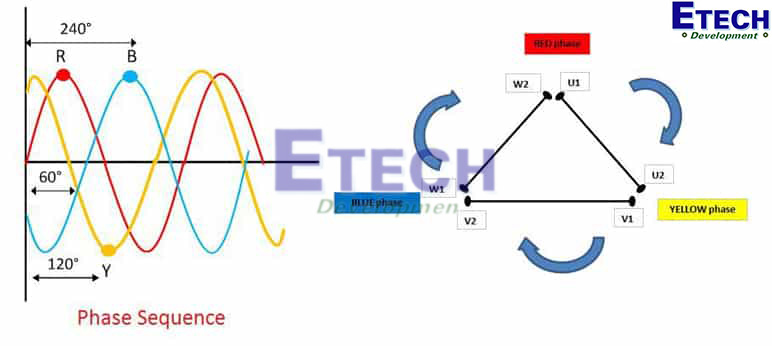

Nguyên lý hoạt động máy kiểm tra thứ tự pha
Để phát hiện trình tự pha, hệ thống kiểm tra chuỗi ba pha thường sử dụng các cổng logic như NAND và OR. Khi trình tự pha đúng, các đèn LED sẽ sáng theo chiều kim đồng hồ. Điều này xảy ra vì các cổng logic không kích hoạt tín hiệu cảnh báo, đảm bảo rằng hệ thống hoạt động ổn định.
Trong cấu hình lập trình, các cổng NAND và OR được sắp xếp để tạo tín hiệu logic đầu vào, truyền đến vi điều khiển. Vi điều khiển sẽ xử lý tín hiệu này để xác định trình tự pha.
Khi thứ tự pha bị đảo lộn, các cổng logic sẽ tạo tín hiệu kích hoạt, gửi đến vi điều khiển thông qua bộ đếm thời gian. Vi điều khiển sau đó sẽ điều chỉnh hoạt động của đèn LED, cho phép chúng thay đổi hướng sáng: lần lượt theo chiều kim đồng hồ và ngược chiều kim đồng hồ trong các khoảng thời gian nhất định. Điều này giúp hiển thị rõ ràng trạng thái sai lệch của trình tự pha.
Trong trường hợp phát hiện trình tự pha không chính xác, hệ thống có thể tự động lựa chọn pha phù hợp nhất từ nguồn cung cấp ba pha để đảm bảo nguồn điện được duy trì liên tục. Nhờ vậy, tải trọng quan trọng luôn được cung cấp điện ổn định, giảm thiểu rủi ro gián đoạn và đảm bảo an toàn vận hành.
Tại sao cần sử dụng máy đo thứ tự pha?
Trình tự pha không chính xác là nguyên nhân gây ra nhiều rủi ro nghiêm trọng trong hệ thống điện ba pha. Một số lý do chính để sử dụng máy đo thứ tự pha bao gồm:
1. Ngăn chặn hư hỏng thiết bị
Khi trình tự pha bị đảo, động cơ hoặc thiết bị sẽ hoạt động theo chiều nghịch, gây hư hỏng cơ học và giảm tuổi thọ của máy móc. Điều này không chỉ làm tăng chi phí sửa chữa mà còn gây gián đoạn trong sản xuất và vận hành.
2. Đảm bảo an toàn hệ thống tải
Trong các hệ thống ba pha không cân bằng, trình tự pha không chính xác sẽ làm thay đổi cường độ dòng điện trong các nhánh khác nhau. Điều này dẫn đến sự mất ổn định, làm tăng nguy cơ cháy nổ hoặc sự cố nghiêm trọng, đặc biệt đối với tải trọng quan trọng.
3. Tối ưu hóa hiệu suất hoạt động của hệ thống
Đối với các ứng dụng đặc biệt như hoạt động song song của máy biến áp hoặc máy phát điện, việc đảm bảo đúng trình tự pha là yếu tố then chốt. Một trình tự pha sai có thể làm mất đồng bộ và gây thiệt hại nghiêm trọng cho toàn bộ hệ thống.
4. Hỗ trợ vận hành nhanh chóng và chính xác
Máy đo thứ tự pha giúp kỹ thuật viên xác định chính xác pha dòng điện chỉ trong vài giây. Điều này đặc biệt quan trọng trong quá trình bảo trì hoặc lắp đặt hệ thống điện, giúp tiết kiệm thời gian và đảm bảo an toàn.
Các bước sử dụng cơ bản của đồng hồ đo thứ tự pha
Để đảm bảo an toàn và độ chính xác khi sử dụng đồng hồ đo thứ tự pha, bạn cần thực hiện các bước sau:

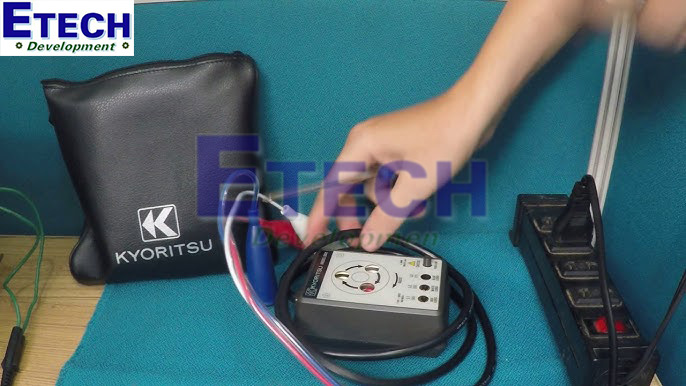

Kiểm tra thiết bị trước khi sử dụng
Hãy kiểm tra xem thiết bị đo thứ tự pha có hoạt động bình thường hay gặp vấn đề cần khắc phục trước khi bắt đầu.

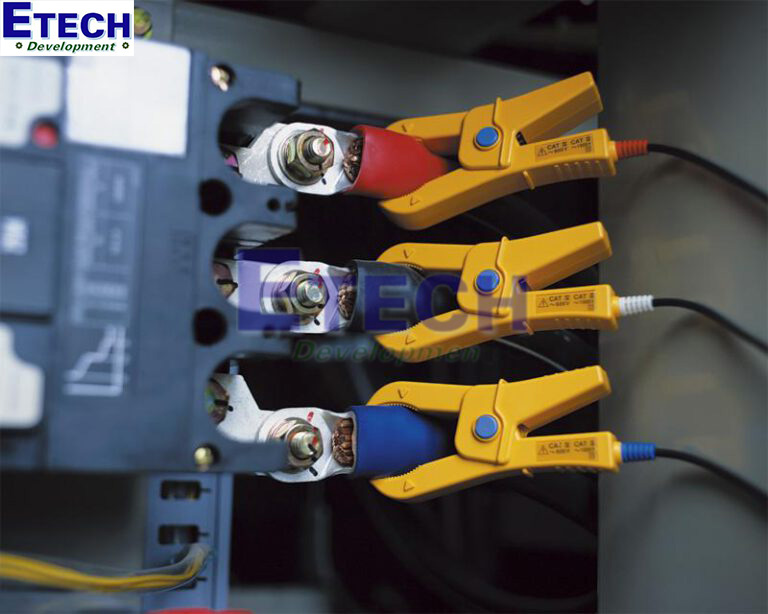

Kết nối đầu dò với nguồn ba pha
Gắn các đầu dò kiểm tra có mỏ kẹp cá sấu vào các cổng nguồn ba pha. Hãy đảm bảo kết nối đúng thứ tự và chắc chắn để tránh sai sót.
Tiến hành dò kiểm tra
Trong quá trình kiểm tra, nhấn nút chuyển đổi để chuyển đổi chế độ từ kiểm tra pha sang kiểm tra pha mở.
Quan sát đèn chỉ báo
- Nếu cả ba chỉ thị pha trên thiết bị đều sáng đèn, điều này cho thấy hệ thống không có pha bị mở.
- Bàn xoay sẽ quay theo chiều kim đồng hồ, chỉ ra các vị trí R, S, T tương ứng với các kẹp cá sấu màu đỏ, trắng và xanh.

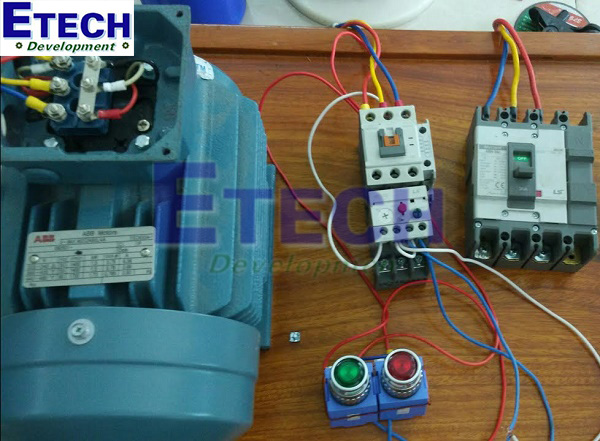

Kiểm tra hướng quay của motor
- Đèn LED màu đỏ “ER” hiển thị khi motor quay ngược, cần điều chỉnh để đảm bảo đúng hướng.
- Đèn LED màu xanh “OK” cho biết motor đang quay thuận theo hướng chính xác.
Việc sử dụng đồng hồ đo thứ tự pha đúng cách không chỉ giúp kiểm tra hệ thống điện ba pha hiệu quả mà còn đảm bảo các thiết bị hoạt động an toàn và ổn định.
Kết luận
Máy kiểm tra thứ tự pha giúp xác định đúng thứ tự pha trong hệ thống điện ba pha, bảo vệ thiết bị và động cơ khỏi sự cố. Có hai loại chính: loại xoay và loại tĩnh, mỗi loại có nguyên lý hoạt động riêng. Việc sử dụng máy kiểm tra thứ tự pha là cần thiết để đảm bảo sự hoạt động ổn định và an toàn của hệ thống điện.
