Quy định màu dây điện 3 pha: Hướng dẫn chi tiết và đầy đủ
Hệ thống điện 3 pha là giải pháp truyền tải và phân phối điện năng phổ biến trong các công trình công nghiệp, nhà máy, và thậm chí trong một số ứng dụng dân dụng. Một trong những yếu tố quan trọng để đảm bảo an toàn và hiệu quả của hệ thống điện 3 pha là việc tuân thủ quy định màu dây điện. Mỗi dây dẫn trong hệ thống điện 3 pha được quy định bởi một màu sắc cụ thể, giúp kỹ thuật viên dễ dàng nhận biết và xử lý trong quá trình lắp đặt, vận hành và bảo trì.
Quy định màu dây điện 3 pha: Hướng dẫn chi tiết và đầy đủ
Dựa trên tiêu chuẩn kỹ thuật hiện hành tại Việt Nam, hệ thống dây điện 3 pha được phân biệt như sau:

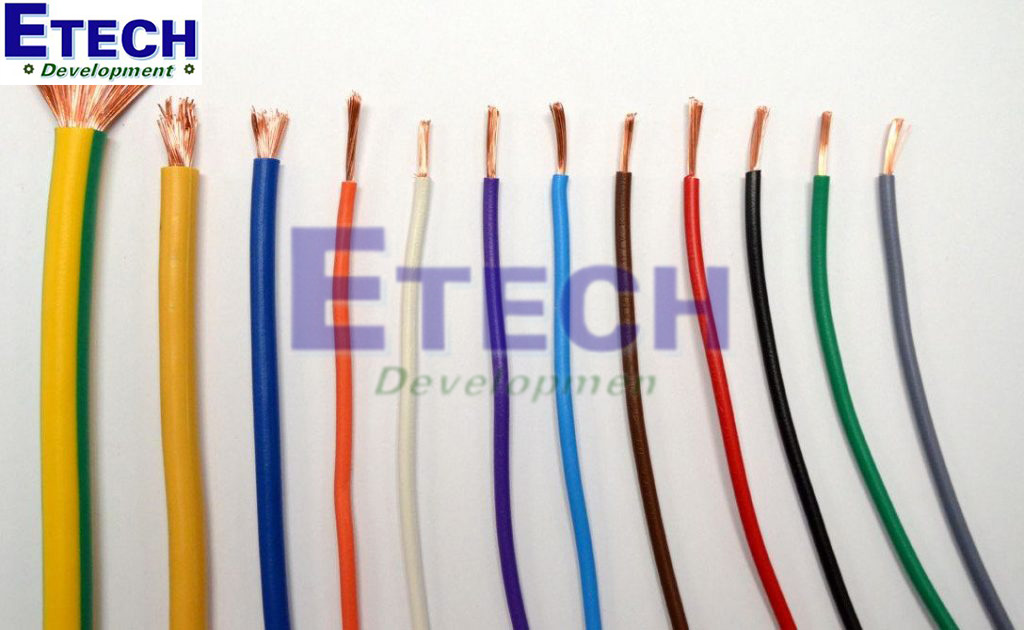

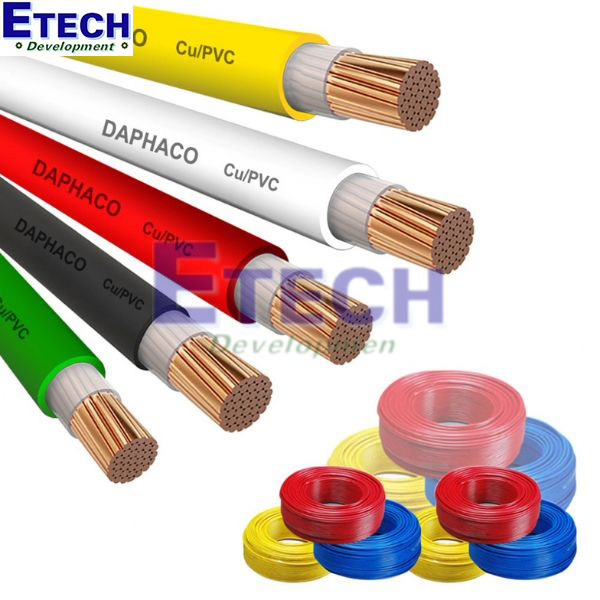

Màu sắc của dây pha (L1, L2, L3)
- Pha 1 (L1): Màu đỏ.
- Pha 2 (L2): Màu vàng.
- Pha 3 (L3): Màu xanh dương.
Những màu sắc này giúp xác định thứ tự pha trong hệ thống, đảm bảo không gây mất cân bằng tải hoặc hư hỏng thiết bị.
Dây trung tính (Neutral - N)
Màu đen hoặc màu trắng, tùy theo tiêu chuẩn áp dụng. Dây trung tính là dây dẫn đóng vai trò cân bằng dòng điện giữa các pha, rất quan trọng trong hệ thống điện.
Dây nối đất (Ground - PE)
Màu xanh lá cây có sọc vàng. Dây nối đất được sử dụng để bảo vệ thiết bị và con người khỏi các rủi ro do dòng điện rò rỉ, giúp dẫn dòng điện xuống đất an toàn.
Tham khảo:

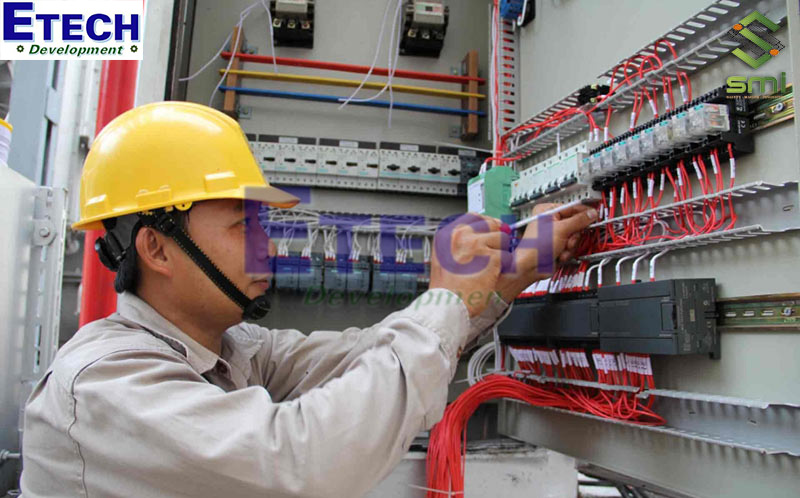

Lưu ý khi lắp đặt và sử dụng hệ thống điện 3 pha
Kiểm tra màu sắc trước khi lắp đặt
Đảm bảo dây dẫn có màu sắc rõ ràng, đúng tiêu chuẩn. Tránh sử dụng dây cũ hoặc dây không đạt yêu cầu.
Đọc kỹ bản vẽ kỹ thuật
Trước khi đấu nối, cần kiểm tra sơ đồ đấu dây để xác định đúng vị trí và chức năng của từng dây.

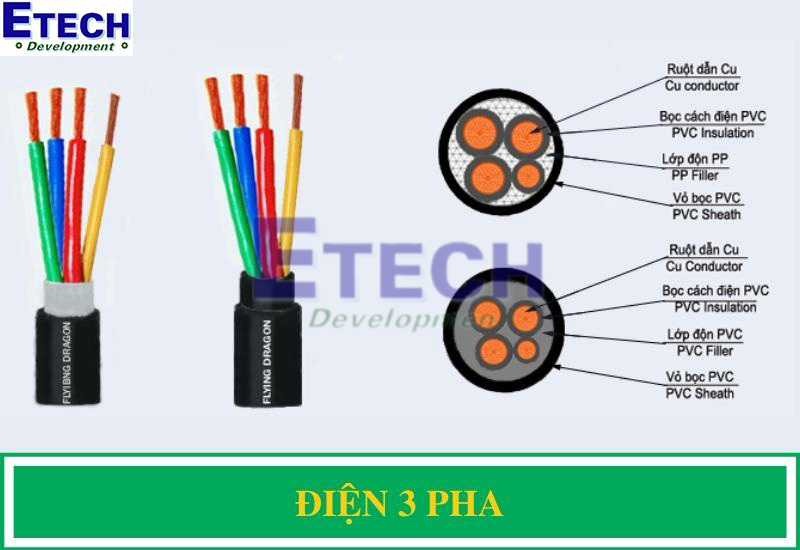

Kiểm tra tiêu chuẩn dây dẫn
Dây dẫn phải có vỏ cách điện chất lượng cao, chịu được nhiệt độ và điện áp theo yêu cầu của hệ thống.
Đo kiểm điện trước khi vận hành
Sau khi lắp đặt, cần sử dụng các thiết bị đo kiểm chuyên dụng để đảm bảo hệ thống hoạt động đúng và an toàn.
Hậu quả của việc không tuân thủ quy định màu dây điện
Việc không tuân thủ quy định màu dây điện có thể dẫn đến:
- Sự cố chạm chập điện: Do đấu nhầm dây pha, trung tính hoặc nối đất.
- Hư hỏng thiết bị: Đặc biệt là các thiết bị công suất lớn, nhạy cảm với thứ tự pha.
- Nguy cơ tai nạn điện: Gây nguy hiểm cho người thi công và vận hành.
Các quy chuẩn liên quan đến màu dây điện
Việc sử dụng màu sắc dây điện trong hệ thống điện 3 pha được quy định bởi các tiêu chuẩn kỹ thuật cụ thể nhằm đảm bảo tính đồng bộ, an toàn và dễ dàng trong việc lắp đặt, bảo trì. Dưới đây là một số quy chuẩn quan trọng liên quan đến màu dây điện:
1. Tiêu chuẩn Việt Nam (TCVN)
-
TCVN 9206:2012
Quy định về hệ thống điện trong công trình công nghiệp, đặc biệt nhấn mạnh việc phân biệt các dây pha, trung tính và nối đất bằng màu sắc tiêu chuẩn. -
TCVN 7447-1:2010
Tương ứng với tiêu chuẩn IEC 60364-1 quốc tế, TCVN này yêu cầu màu sắc dây dẫn phải rõ ràng và thống nhất nhằm đảm bảo an toàn trong đấu nối và vận hành.
2. Tiêu chuẩn quốc tế (IEC)
-
IEC 60446
Đây là tiêu chuẩn quốc tế phổ biến về nhận diện dây dẫn bằng màu sắc hoặc ký hiệu. Tiêu chuẩn này quy định rõ cách sử dụng màu dây để đảm bảo nhận diện chính xác các dây pha, trung tính và nối đất. -
IEC 60364
Bộ tiêu chuẩn này đề cập đến thiết kế, lắp đặt hệ thống điện hạ áp, bao gồm việc nhận diện màu sắc dây dẫn.
3. Tiêu chuẩn châu Âu (EN)
EN 60204-1 : Liên quan đến an toàn máy móc, tiêu chuẩn này cũng quy định màu dây dẫn trong các hệ thống điện công nghiệp và máy móc.
4. Tiêu chuẩn Hoa Kỳ (NEC)
National Electrical Code (NEC) Tiêu chuẩn này được áp dụng rộng rãi tại Mỹ, quy định cách sử dụng màu sắc dây dẫn trong hệ thống điện.
- Dây pha: Thường dùng màu đen, đỏ và xanh lam.
- Dây trung tính: Màu trắng hoặc xám.
- Dây nối đất: Màu xanh lá cây hoặc có sọc vàng.
5. Tiêu chuẩn Nhật Bản (JIS)
JIS C 3306: Tiêu chuẩn Nhật Bản quy định màu sắc và chất lượng dây dẫn dùng trong các hệ thống điện dân dụng và công nghiệp.
6. Tiêu chuẩn Úc/New Zealand (AS/NZS)
AS/NZS 3000: Bộ tiêu chuẩn này áp dụng cho việc lắp đặt điện tại Úc và New Zealand, trong đó cũng quy định chi tiết về màu dây dẫn.
7. Sự tương đồng và khác biệt giữa các tiêu chuẩn
Điểm tương đồng: Các tiêu chuẩn quốc tế và khu vực đều thống nhất về việc sử dụng dây nối đất với màu xanh lá cây có sọc vàng.
Điểm khác biệt: Một số quốc gia có quy định riêng về màu dây pha và trung tính, ví dụ:
- Tại Việt Nam, dây trung tính thường dùng màu đen.
- Ở Mỹ, dây trung tính sử dụng màu trắng hoặc xám.
Kết luận
Tuân thủ quy định màu dây điện 3 pha là yếu tố bắt buộc trong thiết kế, lắp đặt và vận hành hệ thống điện. Việc hiểu rõ và áp dụng đúng quy định không chỉ bảo vệ an toàn cho con người mà còn nâng cao hiệu quả vận hành của hệ thống. Khi triển khai các dự án điện, hãy luôn đảm bảo rằng dây dẫn đáp ứng đầy đủ tiêu chuẩn về màu sắc, chất lượng và kỹ thuật để giảm thiểu rủi ro và chi phí bảo trì sau này.
