Ampe kìm là gì? Cấu tạo, ký hiệu, chức năng và nguyên lý hoạt động
Trong ngành điện hiện nay, việc đo lường dòng điện là một phần không thể thiếu để đảm bảo an toàn và hiệu suất của các hệ thống điện. Trong đó, ampe kìm là một trong những công cụ quan trọng và phổ biến được sử dụng rộng rãi. Vậy ampe kìm là gì? Cấu tạo và nguyên lý hoạt động của chúng như thế nào? Trong bài viết này, Etech Việt Nam sẽ khám phá sâu hơn về ampe kìm, từ cấu tạo, ký hiệu, chức năng cho đến nguyên lý hoạt động, để hiểu rõ hơn về thiết bị quan trọng này trong lĩnh vực điện tử và điện lực.
Ampe kìm là gì?

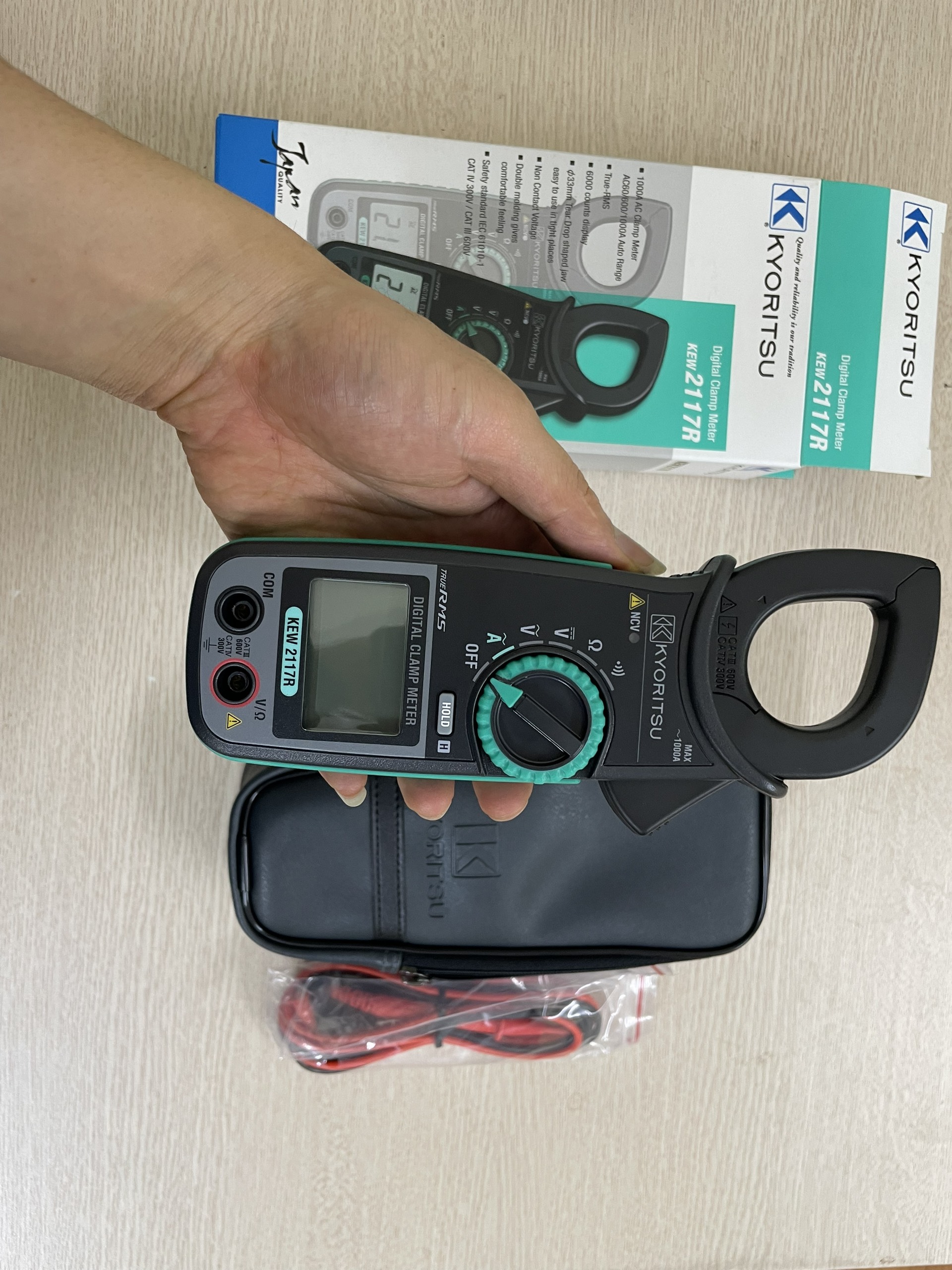

Ampe kìm (Clamp Meter) hay còn gọi là đồng hồ đo Ampe, đây là một thiết bị đo lường chuyên nghiệp, có khả năng đo dòng điện từ 100mA đến 2000A một cách nhanh chóng và chính xác. Ngoài việc đo dòng điện, thiết bị này còn tích hợp nhiều tính năng tương tự như các đồng hồ vạn năng, bao gồm đo điện áp, điện trở, tần số và thông mạch, giúp người dùng kiểm tra và sửa chữa các thiết bị điện tử và linh kiện.

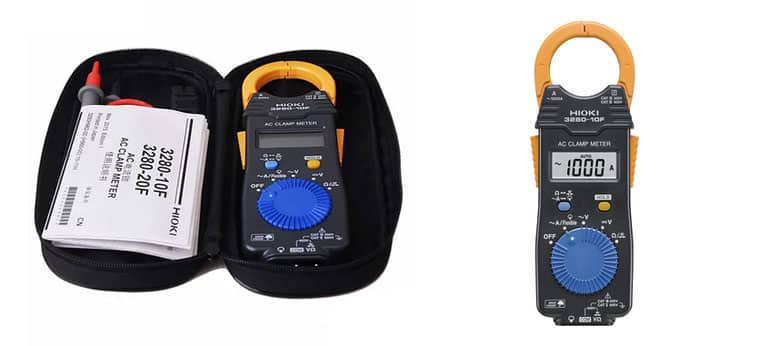

Trên thị trường, có nhiều thương hiệu ampe kìm khác nhau như Hioki, Kyoritsu, Sanwa, Testo, Uni-T, mỗi thương hiệu đều có ưu điểm riêng và cung cấp đa dạng sản phẩm trong nhiều phân khúc giá khác nhau để đáp ứng nhu cầu của người dùng. Trong số đó, đồng hồ ampe kìm của thương hiệu Hioki là một trong những lựa chọn phổ biến nhất, được sản xuất tại Nhật Bản và được tin dùng trên toàn thế giới.
Giá trị đo được của ampe kìm
Giá trị đo được của ampe kìm thường được đo bằng đơn vị ampe (A), đo lường dòng điện đi qua dây dẫn mà ampe kìm đang kẹp. Trong một số trường hợp, ampe kìm có thể đo được các đơn vị khác như miliampe (mA) hoặc microampe (µA), tùy thuộc vào thiết kế và độ nhạy của thiết bị. Điều này giúp người dùng đo lường và kiểm tra dòng điện một cách chính xác trong các ứng dụng khác nhau.

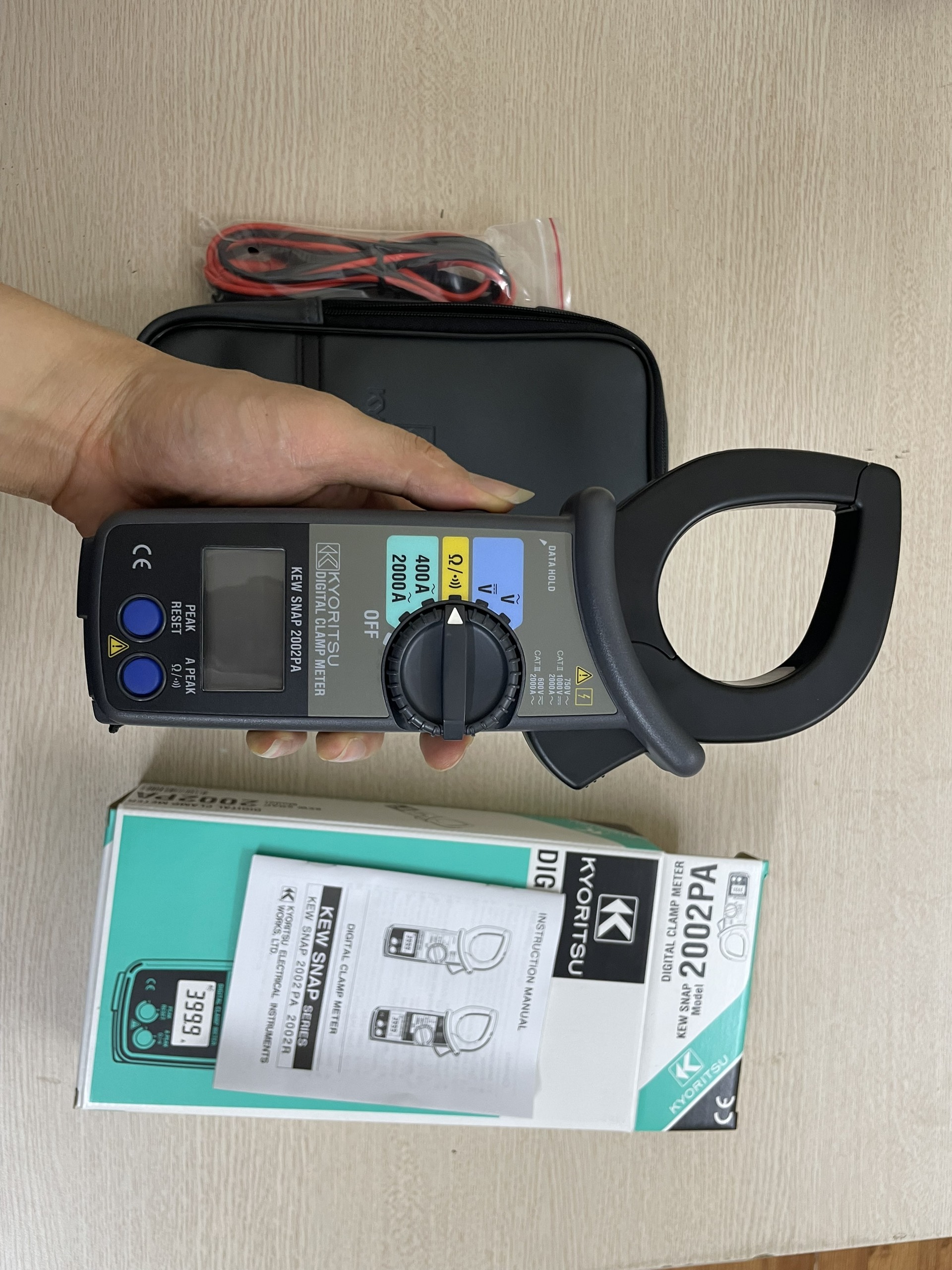

Cấu tạo của Ampe kìm
Ampe kìm chủ yếu được sử dụng để đo dòng điện AC/DC. Có hai loại ampe kìm phổ biến: ampe kìm hiển thị số điện tử và ampe kìm chỉ thị kim. Dù về chức năng, cả hai loại này hoạt động tương tự nhau. Sự khác biệt chính giữa chúng nằm ở màn hình hiển thị, một bên là hiển thị số và một bên là chỉ thị kim đồng hồ.
Hiện nay, cấu tạo của ampe kìm khá tương đồng, với thiết kế nhỏ gọn tiện lợi để mang theo khi di chuyển. Cấu trúc bao gồm các thành phần sau:
- Hàm cảm biến.
- Núm điều chỉnh thang đo và dải đo.
- Các phím chức năng hỗ trợ như nút HOLD để giữ dữ liệu, đèn nền, nút Min/Max để ghi lại giá trị tối thiểu/tối đa của phép đo.
- Màn hình hiển thị kết quả.
- Giắc cắm đầu vào.
Nguyên lý hoạt động của Ampe kìm
Nguyên lý hoạt động của ampe kìm dựa trên hiệu ứng từ điện từ, cụ thể là hiệu ứng từ trường. Khi một dây dẫn dẫn điện mang dòng điện, nó tạo ra một trường từ quanh nó. Khi ampe kìm được đặt xung quanh dây dẫn đó, cảm biến từ bên trong ampe kìm cảm nhận được trường từ này. Dựa vào nguyên lý này, ampe kìm có thể đo lường dòng điện mà không cần phải tiếp xúc trực tiếp với dây dẫn.
Nguyên lý đo dòng một chiều
Dựa trên việc từ trường không biến đổi khi dòng điện DC thông qua. Do đó, khi sử dụng ampe kìm để đo, chúng ta phụ thuộc vào hiệu ứng và cảm biến Hall (một thiết bị dùng để đo cường độ của từ trường) để tính toán giá trị dòng điện một chiều trong mạch.
Xem chi tiết: Cách sử dụng Ampe kìm đo dòng điện 1 chiều
Nguyên lý đo dòng xoay chiều
Ampe kìm hoạt động dựa trên nguyên lý cảm ứng điện từ. Bên trong phần vỏ của kẹp ampe kìm, có một cuộn dây được quấn quanh một khung sắt. Khi kẹp ampe được đặt quanh dây dẫn, sự biến đổi của dòng điện trong mạch tạo ra một trường từ biến thiên. Điều này cho phép chúng ta đánh giá được thông số của dòng điện trong mạch.
Dựa trên nguyên lý hoạt động này, ampe kìm có thể đo dòng điện một cách nhanh chóng, chính xác và an toàn mà không cần phải kết nối trực tiếp vào mạch điện. Nhìn chung, ampe kìm sử dụng cảm ứng điện từ để phát hiện từ trường của dây dẫn, và hoạt động dựa trên một khung sắt nhạy cảm để đọc được thông số của dòng điện.
Có mấy loại Ampe kìm?
Ampe kìm, dựa vào cơ chế hiển thị và cấu tạo, được phân loại thành hai loại chính: ampe kìm chỉ thị kim và ampe kìm điện tử.
Ampe kìm điện tử

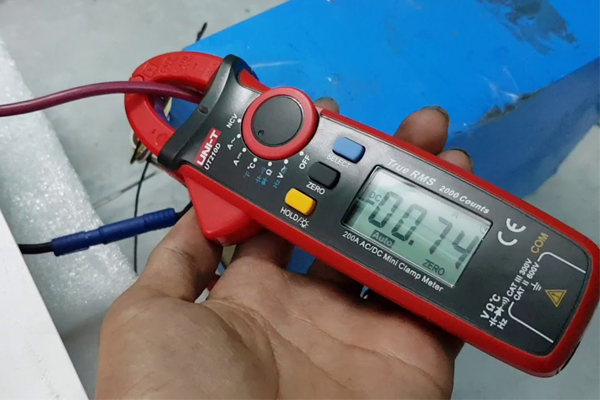

Ampe kìm điện tử hay các loại Ampe kìm mini có kích thước nhỏ gọn đều sử dụng màn hình kỹ thuật số để hiển thị kết quả đo một cách rõ ràng hơn. Điều này giúp dễ dàng hơn trong việc đọc và chính xác hơn trong đo lường. Loại này thường có độ phân giải cao, tích hợp nhiều chức năng đo và tiện ích thông minh như đèn nền, giữ giá trị đo, tự động ngắt nguồn, và các tính năng khác.
Mời các bạn tham khảo các thương hiệu Ampe kìm điện tử uy tín nhất hiện nay

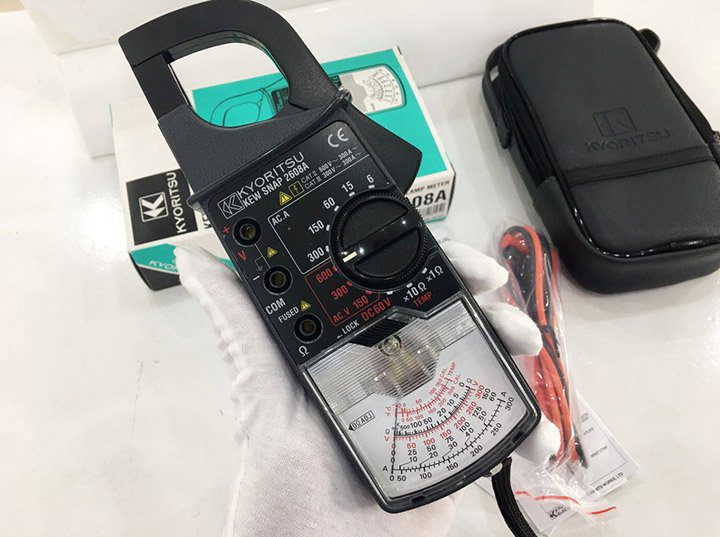

Ampe kìm chỉ thị kim
Ampe kìm chỉ thị kim sử dụng chỉ thị kim trên mặt đồng hồ để hiển thị kết quả đo. Đây là loại thiết bị đo điện truyền thống, dễ sử dụng và phù hợp cho các công việc đo lường cơ bản hoặc cho người mới bắt đầu trong lĩnh vực điện.
Các bạn có thể tham khảo chi tiết tại đây: Có mấy loại ampe kìm? Ưu điểm và nhược điểm của mỗi loại
Công dụng của Ampe kìm
Ampe kìm là một dụng cụ quan trọng trong ngành điện và điện tử với các công dụng chính sau:

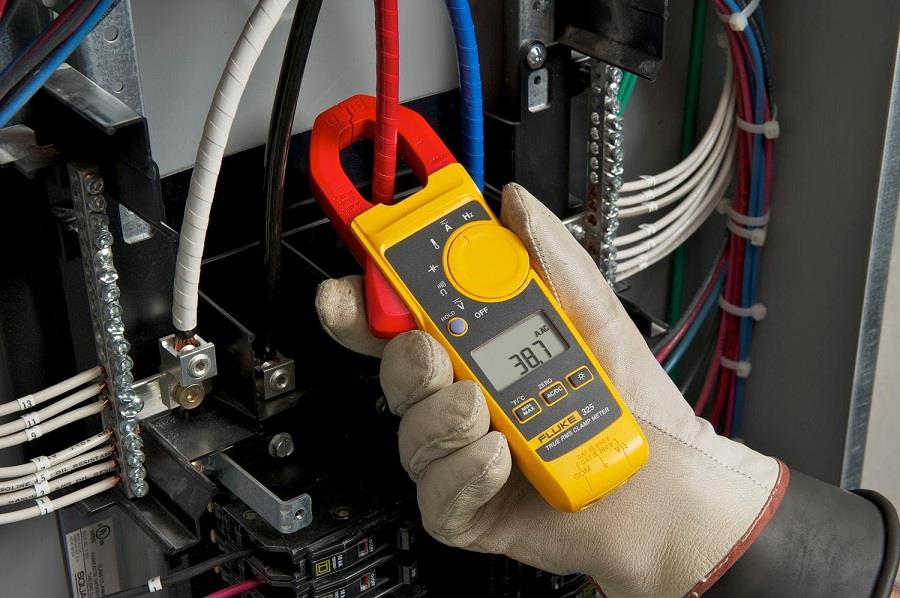

Đo dòng điện không tiếp xúc
Ampe kìm cho phép đo dòng điện mà không cần phải cắt mạch. Người sử dụng chỉ cần mở ampe kìm và đặt nó quanh dây dẫn để đo lường dòng điện mà không làm gián đoạn mạch điện.
Đo dòng điện xoay chiều và cố định
Ampe kìm có thể được sử dụng để đo dòng điện xoay chiều (AC) và dòng điện cố định (DC), tùy thuộc vào mục đích sử dụng cụ thể và loại ampe kìm.
Kiểm tra và đánh giá hệ thống điện: Ampe kìm được sử dụng để kiểm tra và đánh giá hệ thống điện trong các môi trường khác nhau như nhà ở, công nghiệp, hoặc dân dụng. Nó giúp phát hiện sự cố, đo lường hiệu suất và kiểm tra tính an toàn của hệ thống.
Kiểm tra và bảo dưỡng thiết bị điện
Ampe kìm cũng được sử dụng để kiểm tra và bảo dưỡng các thiết bị điện như máy móc, động cơ, máy biến áp và các thiết bị khác để đảm bảo chúng hoạt động ổn định và an toàn.
Đo điện trở và điện áp
Một số loại ampe kìm cũng có khả năng đo điện trở và điện áp, cung cấp thông tin chi tiết hơn về trạng thái của mạch điện.
Nhược điểm của Ampe kìm
An toàn không được đảm bảo: Sử dụng Ampe kìm Hioki 3280 10f đã qua sử dụng đặt ra một mối lo về an toàn, vì không có đảm bảo về việc thiết bị đã được kiểm tra sửa chữa hay không, cũng như các vấn đề mà nó có thể đã gặp phải trong quá trình sử dụng trước đó.
Độ chính xác không cao: Ampe kìm Hioki 3280 10f cũ thường có sai số cao, đặc biệt khi mua với giá rẻ. Vì vậy, nếu công việc của bạn đòi hỏi độ chính xác cao, việc sử dụng ampe kìm cũ có thể không phù hợp.
Thiếu chế độ bảo hành: Điều này là một hạn chế lớn khi sử dụng Ampe kìm Hioki 3280 10f cũ. Bạn không chỉ mất đi chế độ bảo hành mà còn phải đối mặt với chi phí sửa chữa có thể tương đương hoặc cao hơn so với việc mua mới.
Cách sử dụng ampe kìm

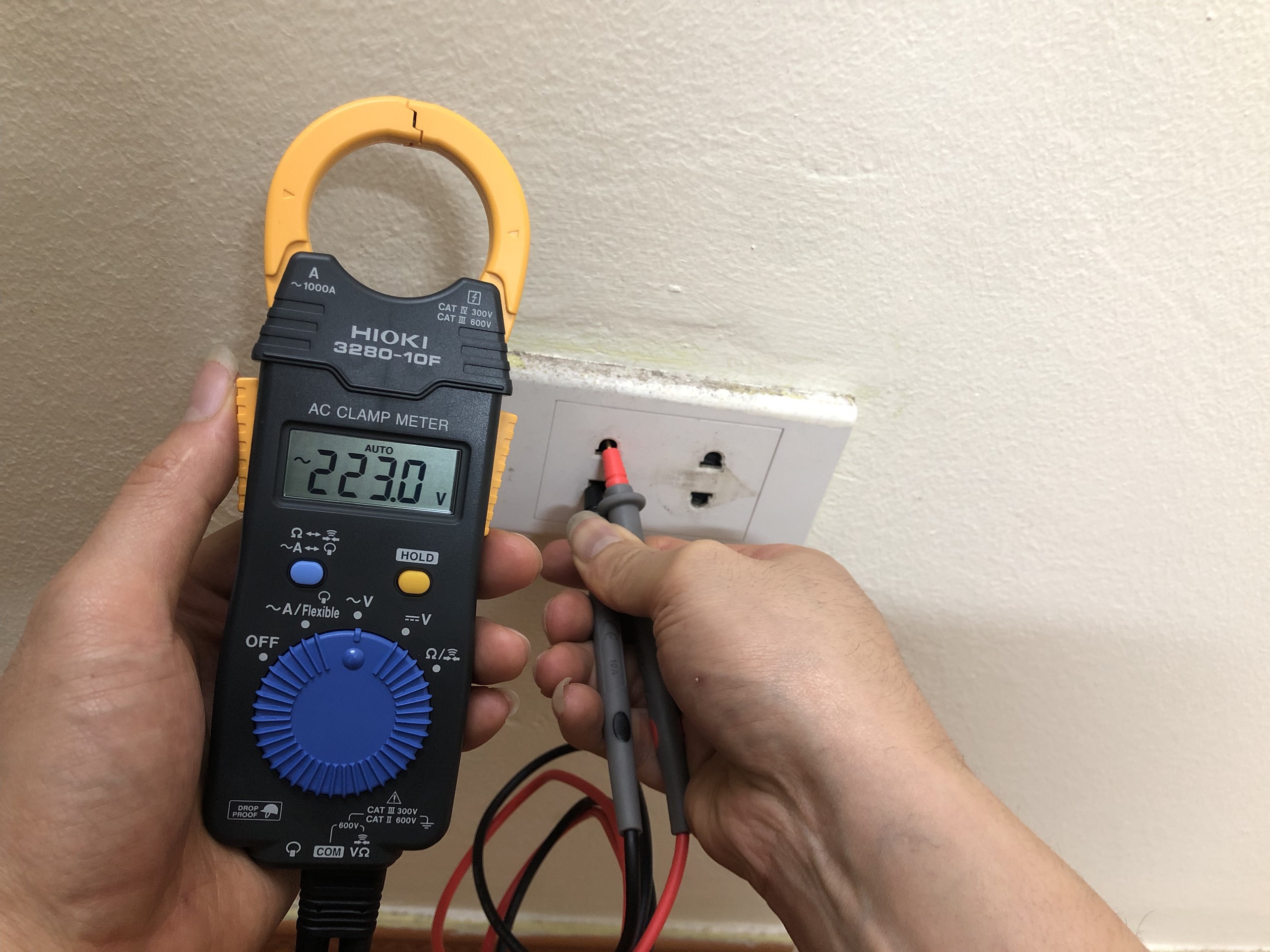

Cách sử dụng ampe kìm tương tự như việc sử dụng một đồng hồ đo đa năng. Để đo dòng điện, người dùng chỉ cần điều chỉnh núm vặn đến ký hiệu "A", sau đó mở hàm và đặt dây dẫn vào và đọc kết quả. Đối với việc thực hiện các phép đo khác như điện áp hoặc điện trở, người dùng cần kết nối thiết bị với hai đầu đo, sau đó chọn chức năng tương ứng và tiến hành đo như bình thường.
Tuy nhiên, để đảm bảo an toàn khi sử dụng thiết bị, người dùng cần lưu ý một số điều sau:
- Chọn đúng thang đo và dải đo cho phép.
- Khi kết nối, hãy đảm bảo rằng chốt dương (+) của thiết bị được kết nối với cực dương của nguồn điện.
- Tuyệt đối không nên kết nối trực tiếp hai chốt của thiết bị với hai cực của nguồn điện khi đang sử dụng ampe kìm.
Xem chi tiết: Hướng dẫn đo Ampe kìm
Ampe kìm là một công cụ quan trọng và không thể thiếu trong ngành điện và điện tử. Khả năng đo lường chính xác và nhanh chóng của nó, cùng với tính ứng dụng đa dạng, đã làm cho ampe kìm trở thành một thiết bị không thể thiếu trong việc kiểm tra và bảo dưỡng các hệ thống điện. Nếu cần biết thêm về cấu tạo, ký hiệu, chức năng, nguyên lý hoạt động và cách sử dụng của Ampe kìm hãy liên hệ Etech Việt Nam để được tư vấn miễn phí.
