Cấu tạo của ampe kìm và các thông số ký hiệu chức năng

Trong thế giới điện tử hiện đại, mỗi chiếc ampe kìm là một công cụ đơn giản để đo dòng điện nhưng thực sự nó chứa đựng nhiều bí mật và công nghệ tiên tiến mà không phải ai cũng biết đến. Hãy cùng Etech Việt Nam tìm hiểu chi tiết về cấu tạo của ampe kìm và những thông số ký hiệu đi kèm chức năng của loại thiết bị này trong bài viết sau đây.

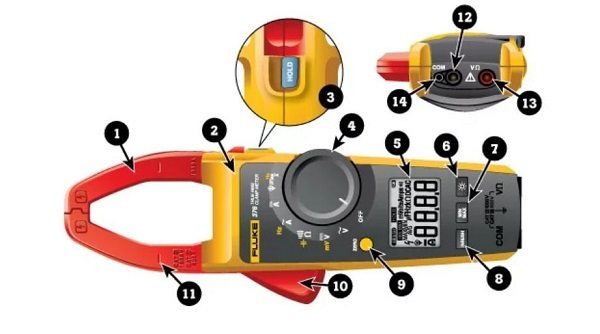

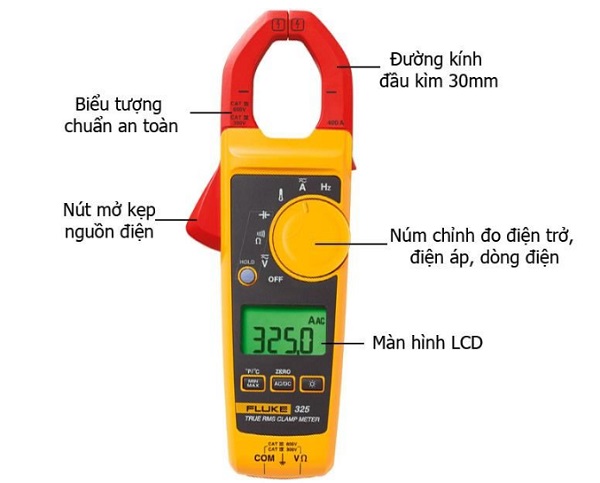

Cấu tạo của Ampe kìm

Thiết bị đo hiện đại này có cấu tạo gồm 5 bộ phận gồm: nam châm, lò xo xoắn, chốt giữ lò xo, thước hình cung, cuộn dây dẫn điện, kim. Ampe kìm truyền thống còn gọi là Gavanô kế hay điện kế, đây là 1 bộ chuyển đổi từ cường độ dòng điện sang chuyển động quay trong một cung, của một cuộn dây nằm trong từ trường.

1. Kìm kẹp

Kìm kẹp là phần quan trọng nhất của ampe kìm. Nó được thiết kế để kẹp chặt vào dây dẫn hoặc dây cáp để đo dòng điện đi qua.
Vật liệu của kìm kẹp thường là thép từ tráng, giúp tăng độ bền và tuổi thọ của công cụ.

2. Đầu đo

Đầu đo của ampe kìm là nơi mà dòng điện được đo và chuyển đổi thành tín hiệu điện.
Với công nghệ cảm biến hiện đại, đầu đo có thể đo dòng điện với độ chính xác cao và ít sai số.

3. Bộ chuyển đổi

Bên trong ampe kìm thường có một bộ chuyển đổi, chuyển đổi dòng điện thành tín hiệu điện phù hợp để hiển thị trên màn hình hoặc thiết bị đo khác.

4. Màn hình

Màn hình hiển thị là nơi mà dữ liệu đo được hiển thị cho người sử dụng. Thông qua màn hình này, người dùng có thể đọc giá trị dòng điện một cách dễ dàng và chính xác.

5. Vỏ bọc

Vỏ bọc bên ngoài của ampe kìm được làm từ các vật liệu bền như nhựa cứng ABS hoặc cao su, giúp bảo vệ các bộ phận bên trong khỏi va đập và hao mòn.

6. Nút bấm và các chức năng bổ sung

Một số ampe kìm còn có các nút bấm và chức năng bổ sung như đo điện áp, điện trở, và tần số, tạo ra một công cụ đo linh hoạt và tiện ích.

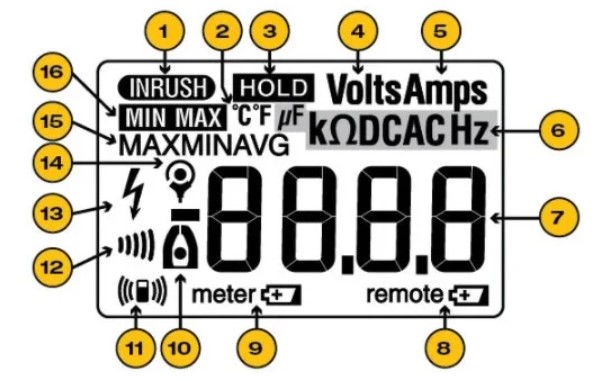

Các thông số trên màn hình của Ampe kìm

Biểu hiện trên ampe kìm thường đa dạng tùy thuộc vào nhà sản xuất và mô hình sản phẩm, tuy nhiên, dưới đây là một số biểu hiện và ký hiệu phổ biến bạn có thể gặp trên hầu hết các loại ampe kìm:

• Dòng điện vào đang hoạt động
• Nhiệt độ đang hoạt động
• Chức năng giữ đang hoạt động
• Vôn 5 Amps
• Điện dung (F hoặc µF) và điện trở (Ω và kΩ)
• Dòng điện một chiều (DC) và dòng điện xoay chiều (AC)
• Tần số (Hz)
• Chữ số (đọc phép đo)
• Chỉ báo pin yếu cho màn hình từ xa và cho đồng hồ
• Phép đo được thực hiện bằng kẹp cảm biến hoặc đầu dò dòng linh hoạt
• Tín hiệu RF đang được gửi đến màn hình từ xa
• Thông mạch 13: Có điện áp nguy hiểm
• Số đọc tối thiểu, tối đa hoặc trung bình được hiển thị
• Chức năng Min/Max đang hoạt động

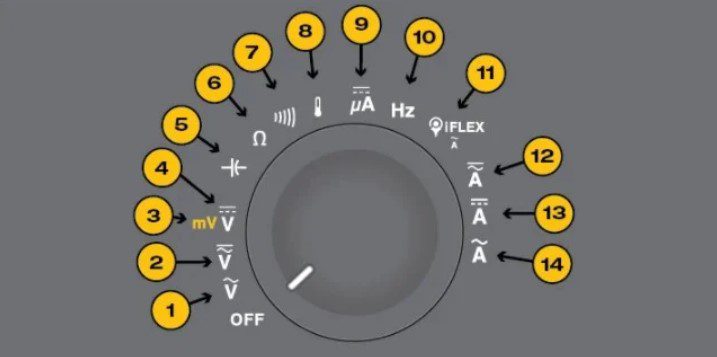

Sơ đồ ký hiệu

1. AC (dòng điện xoay chiều) vôn
2. Vôn AC và DC (dòng điện một chiều)
3. Milivolt
4. Milivolt
5. Điện dung
6. Sức cản
7. Liên tục số
8. Nhiệt độ
9. DC vi mạch
10. Tần số
11. Amps AC được đo bằng cuộn dây Rogowski (iFlex®)
12. Amps AC và DC
13. DC amps
14. AC amps

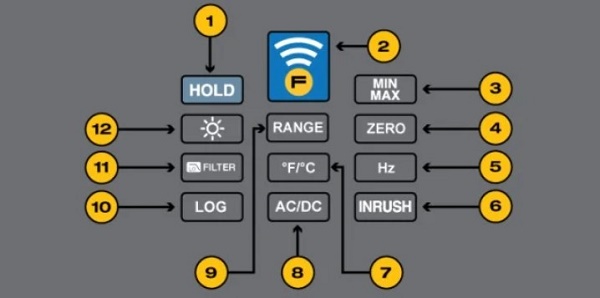

Sơ đồ nút chức năng

1. Phím Hold dùng để giữ kết quả đo điện trên màn hình.
2. Phím Radio Fluke Connect ™ dùng để kích hoạt radio và bắt đầu quy trình khám phá mô-đun không dây.
3. Phím Min/Max dùng để hiển thị các giá trị đo điện nhỏ nhất, lớn nhất, trung bình.
4. Phím Zero dùng để loại bỏ bù DC khi thực hiện đo dòng điện một chiều.
5. Phím HZ đo tần số.
6. Phím Inrush dùng để đo và tính dòng khởi động.
7. Phím ° F / ° C đo nhiệt độ, tính bằng F hoặc độ C.
8. Phím AC / DC cho phép người dùng chuyển đổi giữa các phép đo xoay chiều và một chiều.
9. Phím Range (phạm vi) chuyển từ phạm vi tự động sang phạm vi thủ công.
10. Phím Log dùng để bắt đầu quá trình ghi dữ liệu.
11. Phím Filter là bộ lọc thông thấp, giúp loại bỏ nhiễu điện tử có thể làm sai lệch kết quả đọc
12. Phím đèn dùng để tắt bật đèn nền màn hình.

Chú ý: Trên một số mẫu máy, các biểu tượng chức năng được sử dụng với màu vàng để làm nổi bật. Điều này chỉ ra rằng các chức năng tương ứng chỉ có thể được kích hoạt bằng cách nhấn vào các nút chức năng màu vàng trên đồng hồ.

Xem thêm: Ampe kìm là gì? Cấu tạo, ký hiệu, chức năng và nguyên lý hoạt động

Cấu tạo của ampe kìm không chỉ đơn giản mà còn rất linh hoạt và hiệu quả trong việc đo lường dòng điện. Từ việc có các phím chức năng thông minh đến việc sử dụng màn hình hiển thị kỹ thuật số hoặc kim chỉ thị, mọi chi tiết đều được chăm chút kỹ lưỡng. Với những tính năng tiên tiến như phím Hold, Zero, Min/Max, và các chức năng đo tần số, nhiệt độ, ampe kìm không chỉ là một dụng cụ đo lường đơn thuần mà còn là một trợ thủ đắc lực trong công việc điện lực và điện tử. Sự đa dạng và tính linh hoạt của ampe kìm chắc chắn sẽ làm hài lòng người sử dụng với mọi nhu cầu đo lường dòng điện.
