Bút thử điện là gì? Có mấy loại, Cấu tạo và Nguyên lý hoạt động

Bút thử điện đã trở thành một công cụ không thể thiếu cho cả các kỹ sư điện chuyên nghiệp lẫn người dùng phổ thông. Nhưng bạn đã hiểu rõ bút thử điện là gì, có những loại nào, cấu tạo và nguyên lý hoạt động ra sao? Bút thử điện có những công dụng gì và cách sử dụng như thế nào cho đúng? Hãy cùng Etech Việt Nam khám phá chi tiết qua bài viết dưới đây, để trang bị cho mình những kiến thức cần thiết giúp đảm bảo an toàn khi làm việc với các thiết bị và hệ thống điện.

Bút thử điện là gì?

Bút thử điện có tên tiếng anh là Test pen hoặc Electric Test Pen. Bú thử điện là dụng cụ hữu ích và phổ biến, được sử dụng rộng rãi trong các công việc kiểm tra và sửa chữa thiết bị điện. Chức năng chính của bút thử điện là kiểm tra xem thiết bị có bị rò điện hay không, hoặc phích cắm trong nhà có điện hay không, từ đó giúp người sử dụng đảm bảo an toàn trước khi tiến hành sửa chữa.

Bút thử điện đóng vai trò quan trọng trong việc bảo vệ người sử dụng khỏi nguy cơ bị điện giật, đồng thời giúp phát hiện sớm các sự cố về điện, đảm bảo sự ổn định và an toàn cho hệ thống điện trong gia đình hoặc nơi làm việc.

Có mấy loại bút thử điện?

Hiện nay có hai loại bút thử điện chính được sử dụng phổ biến hiện nay:

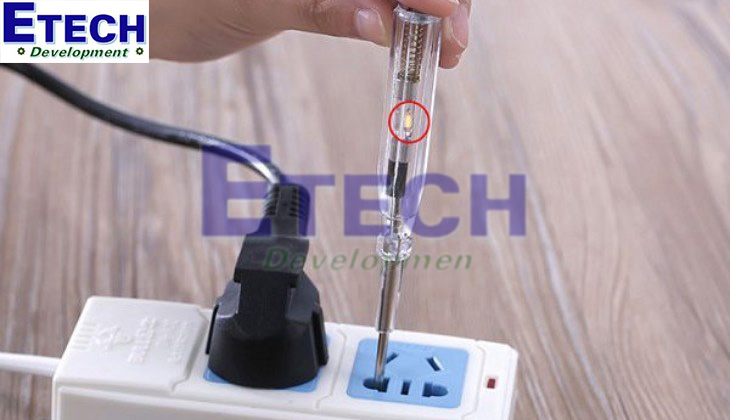

Bút thử điện tiếp xúc

Đây là một dụng cụ điện dùng để kiểm tra tính hoạt động của các mạch điện, thiết bị điện hoặc các ổ cắm. Bút thử điện tiếp xúc có đầu kim loại để tiếp xúc trực tiếp với điểm kiểm tra, giúp phát hiện dòng điện hoặc xác định sự có hay không có điện trong mạch điện.

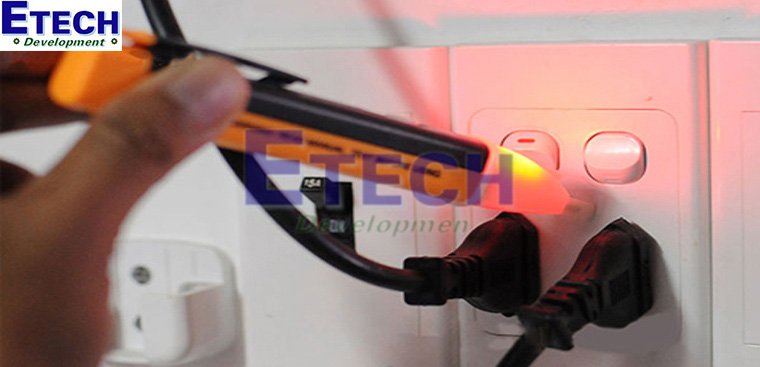

Bút thử điện không tiếp xúc

Là một loại bút thử điện có thể kiểm tra dòng điện mà không cần tiếp xúc trực tiếp với điểm kiểm tra. Thay vì đầu kim loại, bút thử điện không tiếp xúc sử dụng nguyên lý cảm ứng hoặc quang điện để phát hiện sự có điện trong mạch, đồng thời giữ an toàn cho người sử dụng bởi không cần tiếp xúc trực tiếp với các vị trí điện.

Cấu tạo bút thử điện gồm mấy bộ phận?

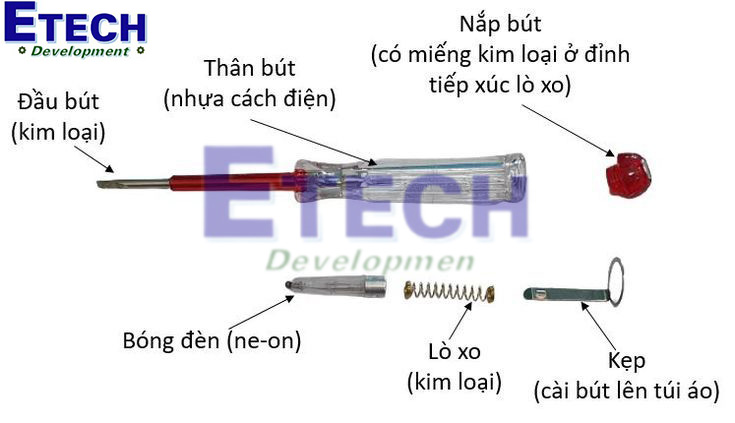

Cấu tạo của bút thử điện tiếp xúc với điện

Bút thử điện tiếp xúc là công cụ thiết yếu trong việc kiểm tra điện. Dưới đây là cấu tạo chi tiết của loại bút này:

1. Lớp vỏ bên ngoài: Lớp vỏ này có chức năng cách điện, bảo vệ người sử dụng khỏi nguy cơ bị điện giật khi kiểm tra các thiết bị hoặc mạch điện.
2. Đầu kim loại:Đây là bộ phận trực tiếp tiếp xúc với dòng điện tại vị trí kiểm tra, cho phép dòng điện đi qua để kiểm tra.
3. Nắp bút và kẹp kim loại: Bộ phận này là nơi người dùng đặt tay vào khi sử dụng bút thử điện, giúp đảm bảo tiếp xúc tốt và ổn định khi kiểm tra.
4. Bóng đèn neon: Bóng đèn này sẽ phát sáng để báo hiệu có điện hay không, là chỉ báo trực quan giúp người dùng nhận biết tình trạng điện trong mạch.
5. Lò xo dẫn điện: Đây là bộ phận quan trọng giúp dẫn điện từ điện trở đến đầu bóng đèn, đảm bảo dòng điện lưu thông tốt trong quá trình kiểm tra.
6. Điện trở: Điện trở là thành phần thiết yếu nhất của bút thử điện. Khi dòng điện đi qua điện trở, nó sẽ kích hoạt và làm sáng bóng đèn, báo hiệu rằng có điện trong mạch.

Cấu tạo của bút thử điện cảm ứng

Bút thử điện cảm ứng được thiết kế với cấu tạo đơn giản nhưng hiệu quả, bao gồm ba bộ phận chính. Dưới đây là các thành phần quan trọng của bút thử điện cảm ứng:

1. Lớp vỏ: Lớp vỏ ngoài không chỉ bảo vệ các bộ phận bên trong mà còn đóng vai trò là bộ cách điện. Với khả năng cách điện tốt, lớp vỏ đảm bảo an toàn tối đa cho người dùng khi tiếp xúc với các nguồn điện.
2. Bộ phận cảm ứng từ trường: Đây là thành phần quan trọng nhất của bút thử điện cảm ứng. Bộ phận này giúp phát hiện dòng điện một cách chính xác và cực kỳ nhanh chóng. Khi đặt gần nguồn điện, bộ phận cảm ứng sẽ nhận biết sự hiện diện của từ trường do dòng điện tạo ra.
3. Công tắc đèn và đèn báo: Bộ phận này bao gồm công tắc điều khiển đèn và đèn báo. Khi bút thử điện cảm ứng phát hiện có điện, đèn báo sẽ sáng lên hoặc phát ra âm thanh cảnh báo, giúp người dùng dễ dàng nhận biết tình trạng điện trong mạch.

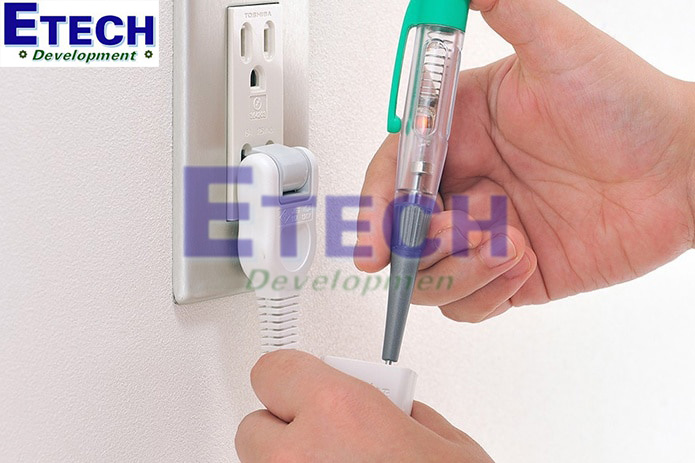

Nguyên lý hoạt động

Bút thử điện hoạt động dựa trên hiệu ứng điện dung ký sinh của cơ thể người. Khi đầu bút được đặt lên vật mang điện, dòng điện sẽ đi qua một điện trở, qua bóng đèn và qua dung kháng của cơ thể người, tạo thành một mạch kín và làm bóng đèn phát sáng.

Thông thường, dòng điện này rất nhỏ, không đủ để gây nguy hiểm đến tính mạng người dùng. Dưới đây là mô tả chi tiết về nguyên lý hoạt động:

• Tiếp Xúc Với Vật Mang Điện: Khi đầu kim loại của bút tiếp xúc với vật mang điện, dòng điện sẽ chạy từ vật mang điện vào đầu kim loại của bút.
• Dòng Điện Qua Điện Trở: Dòng điện đi qua một điện trở bên trong bút, giúp hạn chế cường độ dòng điện để đảm bảo an toàn cho người sử dụng.
• Đèn Báo Sáng: Sau khi qua điện trở, dòng điện đi qua bóng đèn neon hoặc LED bên trong bút. Khi có dòng điện chạy qua, bóng đèn sẽ phát sáng, báo hiệu rằng vật kiểm tra có điện.
• Hoàn Thành Mạch Kín: Cuối cùng, dòng điện đi qua cơ thể người sử dụng (khi người sử dụng chạm vào kẹp kim loại hoặc nắp bút) và trở về đất hoặc nguồn điện ban đầu, hoàn thành mạch kín.

Bút thử điện bao nhiêu vôn thì sáng?

Bút thử điện sẽ sáng khi điện áp đạt trên 40V. Khi đầu bút tiếp xúc với vật mang điện, dòng điện sẽ chạy qua điện trở và bóng đèn trong bút, đồng thời qua cơ thể người để tạo mạch kín. Quá trình này làm cho bóng đèn trong bút sáng lên, cho biết có điện.

Cách sử dụng

1. Kiểm Tra Bút Trước Khi Sử Dụng

Trước khi sử dụng, hãy kiểm tra pin và đảm bảo bút thử điện đang hoạt động bình thường. Bạn có thể thử bút trên một nguồn điện mà bạn biết chắc chắn là đang hoạt động để xác nhận bút còn pin.

2. Sử Dụng Bút Thử Điện Tiếp Xúc

• Bước 1: Chạm đầu bút vào vật cần kiểm tra.
• Bước 2: Quan sát đèn LED hoặc nghe tín hiệu âm thanh. Nếu đèn sáng hoặc có âm thanh, tức là có dòng điện chạy qua.

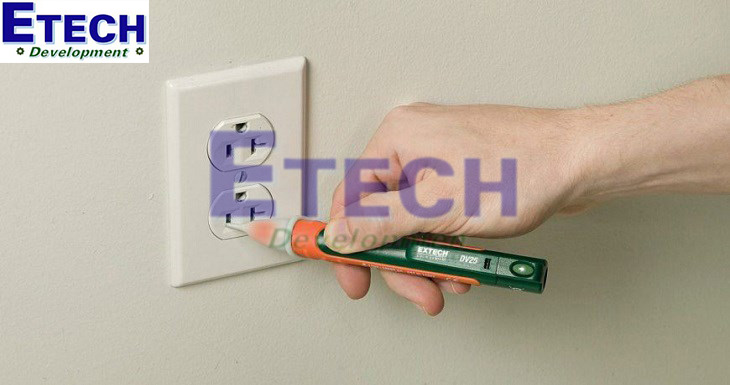

3. Sử Dụng Bút Thử Điện Không Tiếp Xúc

• Bước 1: Đưa đầu bút gần vật cần kiểm tra.
• Bước 2: Quan sát đèn LED hoặc nghe tín hiệu âm thanh. Nếu đèn sáng hoặc có âm thanh, tức là có dòng điện chạy qua.

Xem chi tiết: Hướng dẫn sử dụng bút thử điện điện tử an toàn chuẩn kỹ thuật

Các hãng bút thử điện nổi tiếng và được đánh giá cao hiện nay

1. Fluke: Fluke là một trong những thương hiệu nổi tiếng hàng đầu trong ngành công cụ đo lường điện tử. Họ cung cấp các sản phẩm bút thử điện với độ chính xác cao và độ tin cậy tốt.

2. Kyoritsu: Kyoritsu là một công ty Nhật Bản chuyên sản xuất các thiết bị đo lường điện tử, trong đó có bút thử điện. Sản phẩm của Kyoritsu được biết đến với tính ổn định và hiệu suất cao.

3. Hioki: Hioki cũng là một thương hiệu Nhật Bản nổi tiếng với các thiết bị đo lường điện tử chất lượng cao, bao gồm bút thử điện với các tính năng tiên tiến và độ chính xác cao.

4. SEW: SEW là một thương hiệu chuyên cung cấp các giải pháp đo lường và kiểm tra điện tử. Họ cũng sản xuất các loại bút thử điện với nhiều tính năng và ứng dụng khác nhau.

5. Stanley: Stanley là một trong những thương hiệu nổi tiếng về công cụ và thiết bị điện cơ bản. Các sản phẩm bút thử điện của Stanley thường được biết đến với độ bền và hiệu quả trong sử dụng.

6. Hasegawa: Hasegawa là một thương hiệu có nguồn gốc từ Nhật Bản, chuyên sản xuất các thiết bị đo lường điện tử, bao gồm cả bút thử điện với tính năng và chất lượng tốt.

Việc lựa chọn hãng bút thử điện phù hợp phụ thuộc vào nhu cầu cụ thể của bạn, bạn có thể xem thêm bài viết sau để chọn cho mình loại bút thử điện phù hợp: Bút thử điện loại nào tốt nhất? Tư vấn cách lựa chọn của chuyên gia

Kết Luận

Với thiết kế nhỏ gọn, dễ sử dụng và độ an toàn cao, bút thử điện giúp người dùng kiểm tra và phát hiện dòng điện một cách nhanh chóng và chính xác. Việc hiểu rõ bút thử điện là gì, các loại bút thử điện, cấu tạo, nguyên lý hoạt động và cách sử dụng sẽ giúp bạn sử dụng thiết bị này hiệu quả hơn trong công việc hàng ngày. Hãy trang bị cho mình một chiếc bút thử điện để đảm bảo an toàn cho bản thân và gia đình khi sử dụng điện.
