Cách đo chu kỳ nhiệm vụ Duty Cycle bằng đồng hồ vạn năng

Trong lĩnh vực điện điện tử, đồng hồ vạn năng không chỉ dùng để đo điện áp, dòng điện hay điện trở mà còn hỗ trợ kiểm tra chu kỳ nhiệm vụ một cách nhanh chóng và chính xác. Đây là thông số quan trọng phản ánh tỷ lệ thời gian tín hiệu hoạt động ở mức cao trong toàn bộ chu kỳ, thường gặp ở mạch xung, bộ biến tần hay các hệ thống điều khiển PWM. Việc sử dụng đồng hồ vạn năng để đo chu kỳ nhiệm vụ giúp kỹ sư, thợ điện đánh giá hiệu suất và sự ổn định của thiết bị một cách an toàn, hiệu quả.

Chu kỳ nhiệm vụ Duty Cycle là gì?

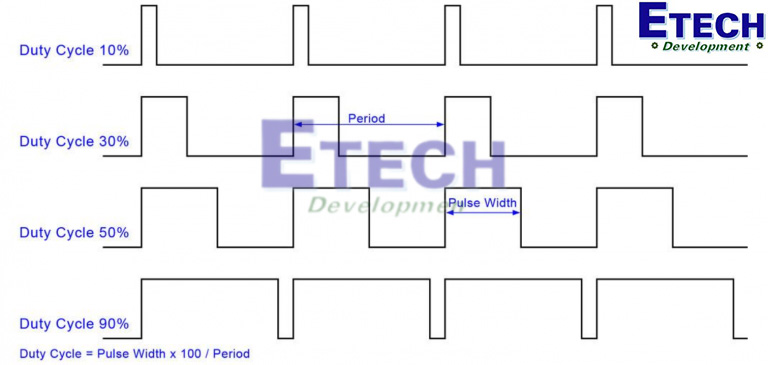

Chu kỳ nhiệm vụ là tỷ lệ giữa thời gian tín hiệu ở mức cao ON và tổng thời gian của một chu kỳ tín hiệu bao gồm cả thời gian ON và OFF, được biểu thị dưới dạng phần trăm. Ví dụ, nếu một tín hiệu PWM có thời gian ON là 2ms và tổng thời gian chu kỳ là 10ms, chu kỳ nhiệm vụ sẽ là:

Đồng hồ vạn năng có chức năng đo chu kỳ nhiệm vụ thường ký hiệu là % hoặc Duty Cycle sẽ hiển thị giá trị này trực tiếp, giúp bạn đánh giá hiệu suất của tín hiệu mà không cần tính toán thủ công. Tuy nhiên, không phải đồng hồ vạn năng nào cũng hỗ trợ chức năng này, vì vậy bạn cần kiểm tra kỹ thông số thiết bị trước khi thực hiện.

Các bước đo chu kỳ nhiệm vụ bằng đồng hồ vạn năng

Để đo chu kỳ nhiệm vụ bằng đồng hồ vạn năng, bạn cần một thiết bị có chức năng đo Duty Cycle. Dưới đây là hướng dẫn chi tiết từng bước:

Bước 1: Chuẩn bị thiết bị và kiểm tra an toàn

• Kiểm tra đồng hồ vạn năng: Đảm bảo đồng hồ vạn năng có chức năng đo chu kỳ nhiệm vụ bằng cách xem hướng dẫn sử dụng hoặc thông số kỹ thuật. Các model cao cấp thường có nút hoặc chế độ riêng cho Duty Cycle.
• Kiểm tra pin: Pin yếu có thể làm sai lệch kết quả đo. Thay pin nếu cần và sử dụng loại pin đúng theo khuyến cáo của nhà sản xuất.
• Kiểm tra dây đo: Sử dụng dây đo chất lượng cao, có lớp cách điện tốt định mức CAT III hoặc CAT IV để đảm bảo an toàn, đặc biệt khi làm việc với mạch điện áp cao.
• Ngắt nguồn nếu cần: Nếu mạch đang hoạt động, đảm bảo bạn hiểu rõ điện áp và dòng điện trong mạch để tránh nguy cơ điện giật hoặc hỏng thiết bị.

Bước 2: Cài đặt chế độ đo chu kỳ nhiệm vụ

• Chọn chế độ Duty Cycle: Xoay núm chọn trên đồng hồ vạn năng đến chế độ Duty Cycle thường ký hiệu là % hoặc Duty. Nếu đồng hồ có nút riêng, nhấn để kích hoạt chế độ này.
• Chọn thang đo phù hợp: Một số đồng hồ tự động chọn thang đo auto-ranging, nhưng nếu là loại thủ công, hãy chọn thang đo phù hợp với tín hiệu dự kiến.
• Xác định loại tín hiệu: Đảm bảo bạn biết tín hiệu là DC một chiều hay AC xoay chiều để chọn đúng chế độ. Hầu hết các ứng dụng PWM sử dụng tín hiệu DC.

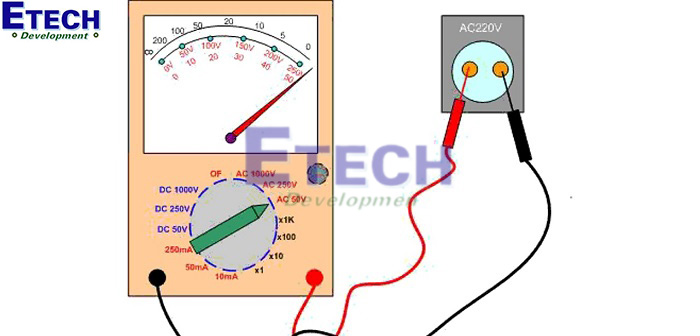

Bước 3: Kết nối đồng hồ vạn năng với mạch

• Tắt nguồn mạch: Để an toàn, ngắt nguồn mạch trước khi kết nối dây đo.
• Cắm dây đo đúng cách: Cắm dây đo màu đỏ vào cổng “V/Ω” hoặc cổng đo điện áp. Cắm dây đo màu đen vào cổng “COM” (Common).
• Kết nối với mạch: Đặt đầu que đo vào hai điểm trên mạch nơi tín hiệu PWM được tạo ra, thường là giữa chân tín hiệu Signal và đất GND. Đảm bảo tiếp xúc tốt để tránh kết quả không ổn định.
• Bật nguồn mạch: Nếu mạch đã được ngắt, bật lại nguồn để tín hiệu PWM hoạt động.

Bước 4: Đọc và phân tích kết quả

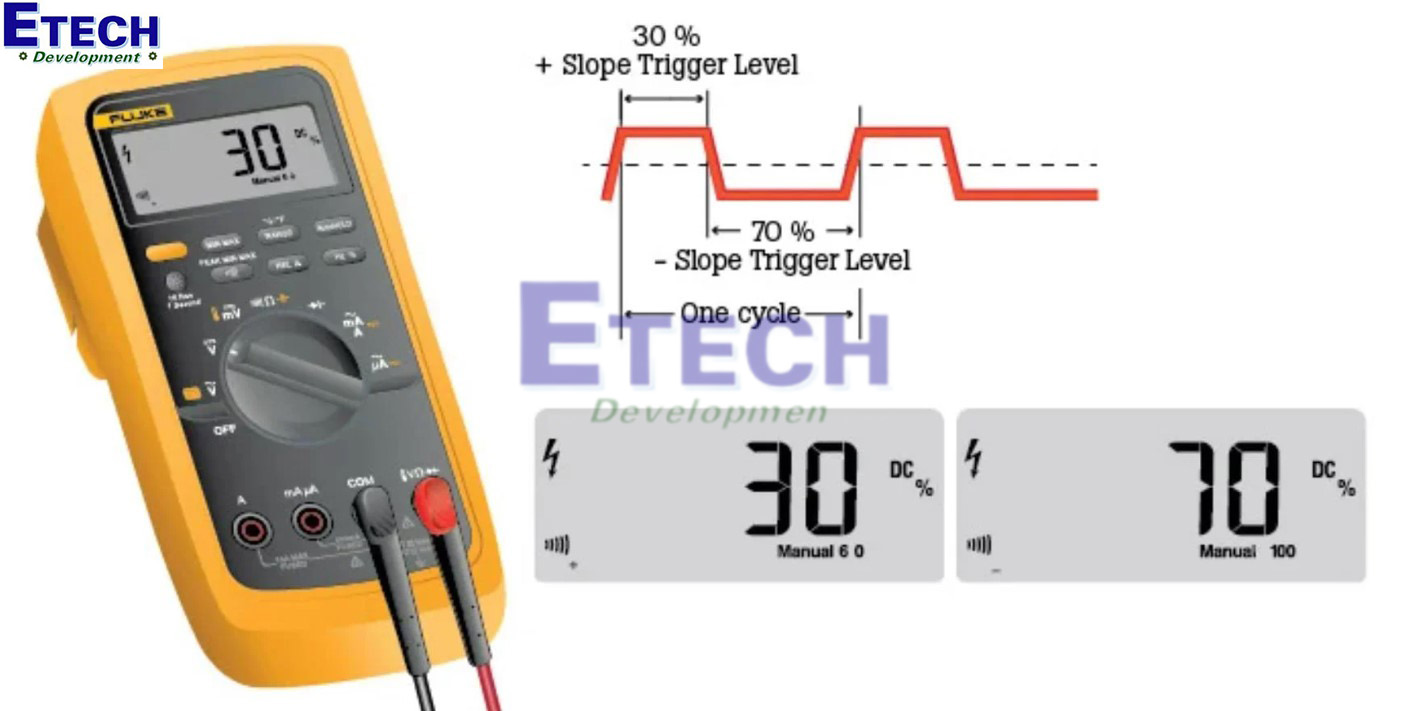

• Đọc giá trị trên màn hình: Đồng hồ sẽ hiển thị chu kỳ nhiệm vụ dưới dạng phần trăm. Giá trị này cho biết tỷ lệ thời gian tín hiệu ở trạng thái ON.
• Kiểm tra tín hiệu ổn định: Nếu kết quả dao động, kiểm tra lại kết nối que đo hoặc đảm bảo tín hiệu PWM không bị nhiễu. Sử dụng chức năng “Hold” để cố định giá trị đo.
• So sánh với yêu cầu thiết kế: Đối chiếu giá trị chu kỳ nhiệm vụ đo được với thông số kỹ thuật của mạch để xác định xem hệ thống có hoạt động đúng hay không.

Bước 5: Ngắt kết nối và lưu trữ

• Tắt nguồn mạch: Ngắt nguồn trước khi tháo que đo để tránh tia lửa hoặc hỏng thiết bị.
• Tháo dây đo: Rút que đo khỏi mạch và đồng hồ, cất giữ cẩn thận.
• Lưu kết quả: Ghi lại giá trị chu kỳ nhiệm vụ để phân tích hoặc báo cáo, đặc biệt trong các ứng dụng kiểm tra định kỳ.

Các lưu ý quan trọng khi đo chu kỳ nhiệm vụ

Đảm bảo đồng hồ hỗ trợ đo Duty Cycle: Không phải đồng hồ vạn năng nào cũng có chức năng này. Các model giá rẻ như Mastech MAS830L thường không hỗ trợ, trong khi các model cao cấp như Fluke 87V hoặc Kyoritsu KEW 1012 có chức năng này.

Kiểm tra tần số tín hiệu: Chu kỳ nhiệm vụ thường được đo trên tín hiệu PWM với tần số từ vài Hz đến vài kHz. Đảm bảo tần số tín hiệu nằm trong phạm vi đo của đồng hồ.

Tránh đo sai chế độ: Đo Duty Cycle trong chế độ điện áp hoặc dòng điện có thể làm hỏng đồng hồ hoặc cháy cầu chì. Luôn chọn đúng chế độ trước khi kết nối.

Sử dụng chức năng True RMS: Nếu tín hiệu PWM có dạng sóng phức tạp không phải sóng vuông chuẩn, đồng hồ có chức năng True RMS sẽ cho kết quả chính xác hơn.

An toàn là trên hết: Khi làm việc với mạch điện áp cao, sử dụng găng tay cách điện và đứng trên thảm cách điện để giảm nguy cơ điện giật.

Các yếu tố ảnh hưởng đến độ chính xác khi đo chu kỳ nhiệm vụ

• Chất lượng đồng hồ vạn năng: Các thiết bị từ thương hiệu uy tín như Fluke, Keysight, hoặc Extech thường có độ chính xác cao hơn so với các model giá rẻ.
• Nhiễu điện từ: Nhiễu từ động cơ, biến tần hoặc thiết bị điện gần đó có thể làm sai lệch kết quả. Sử dụng dây đo có lớp che chắn để giảm nhiễu.
• Độ phân giải màn hình: Đồng hồ với số counts cao sẽ hiển thị giá trị chi tiết hơn, cải thiện độ chính xác.
• Tình trạng thiết bị: Pin yếu hoặc que đo hỏng có thể làm giảm độ chính xác. Kiểm tra và hiệu chuẩn đồng hồ định kỳ để đảm bảo hiệu suất.

Cách chọn đồng hồ vạn năng để đo chu kỳ nhiệm vụ

Để đo chu kỳ nhiệm vụ hiệu quả, hãy chọn đồng hồ vạn năng dựa trên các tiêu chí sau:

• Hỗ trợ chức năng Duty Cycle: Kiểm tra thông số kỹ thuật để đảm bảo đồng hồ có chế độ đo chu kỳ nhiệm vụ.
• Độ chính xác cao: Chọn thiết bị có sai số thấp dưới ±1% như Fluke 87V hoặc Keysight U1282A.
• Tính năng bổ sung: Ưu tiên đồng hồ có True RMS, tự động chọn thang đo auto-ranging và màn hình độ phân giải cao.
• Thương hiệu uy tín: Các thương hiệu như Fluke, Kyoritsu, Extech, hoặc Keysight đảm bảo chất lượng và độ bền lâu dài.
• Định mức an toàn: Chọn đồng hồ đạt chuẩn CAT III hoặc CAT IV để làm việc an toàn với mạch điện áp cao.

Tham khảo các mẫu đồng hồ mới nhất tại đây:
Đồng hồ vạn năng chính hãng GIÁ RẺ Số#1 Việt Nam

Kết luận

Đo chu kỳ nhiệm vụ bằng đồng hồ vạn năng không chỉ mang lại sự tiện lợi mà còn giúp người dùng kiểm soát tình trạng hoạt động của mạch một cách toàn diện. Thông qua phép đo này, kỹ sư và thợ điện có thể nhanh chóng phát hiện sự bất thường trong tín hiệu, từ đó đưa ra giải pháp xử lý kịp thời. Đồng thời, việc đo đúng cách cũng giúp tối ưu hiệu suất vận hành, giảm thiểu rủi ro hỏng hóc và góp phần kéo dài tuổi thọ cho thiết bị điện điện tử. Có thể nói, đồng hồ vạn năng là công cụ không thể thiếu khi cần kiểm tra và duy trì sự ổn định cho các hệ thống điện hiện đại.
