Cách đo điện trở cách điện bằng đồng hồ megaohm chính xác

Đo điện trở cách điện là một bước quan trọng trong việc kiểm tra và bảo trì các thiết bị điện. Việc này giúp đảm bảo an toàn cho người sử dụng và kéo dài tuổi thọ của các thiết bị, máy móc. Một trong những công cụ phổ biến nhất để thực hiện phép đo này là đồng hồ đo điện trở cách điện (megaohm). Phương pháp đo bằng megaohm giúp xác định khả năng cách điện của thiết bị, phát hiện sự cố rò rỉ điện, và ngăn ngừa các tai nạn điện có thể xảy ra. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về cách đo điện trở cách điện bằng megaohm, từ việc chuẩn bị thiết bị cho đến cách thực hiện đo và phân tích kết quả.

Cách đo điện trở cách điện bằng đồng hồ megaohm

Đo điện trở cách điện là một bước quan trọng để kiểm tra và bảo trì các thiết bị điện. Dưới đây là hướng dẫn chi tiết từng bước thực hiện cách đo điện trở cách điện bằng đồng hồ megaohm.

Bước 1: Đảm bảo an toàn trước khi đo
Trước khi tiến hành đo, bạn cần:

• Ngắt nguồn điện hoàn toàn cho thiết bị và động cơ.
• Trang bị đầy đủ các dụng cụ bảo hộ như găng tay và ủng cách điện để tránh rủi ro điện giật.

Bước 2: Kiểm tra thiết bị và chuẩn bị đo lường

• Đảm bảo đồng hồ megaohm đang hoạt động tốt, không bị hư hỏng.
• Xác định và đánh dấu các thiết bị cần kiểm tra, đặc biệt là những máy móc có dấu hiệu bất thường.
• Lựa chọn mức điện áp đo phù hợp để đảm bảo kết quả đo chính xác.

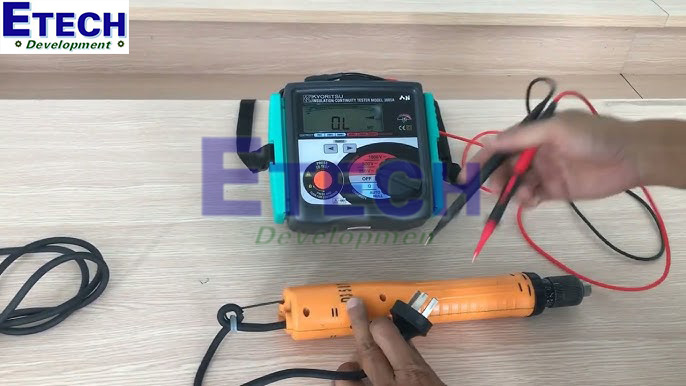

Bước 3: Kết nối đồng hồ megaohm với thiết bị cần đo

Việc kết nối đúng cách giúp kết quả đo chính xác hơn:

• Đối với động cơ điện xoay chiều (AC): Nối một đầu megaohm vào vỏ động cơ và đầu còn lại vào công tắc nguồn. Ngắt liên kết giữa các thành phần để kiểm tra riêng lẻ.
• Đối với thiết bị điện khác: Nối megaohm với dây dẫn, bộ gia nhiệt hoặc bề mặt kim loại của thiết bị. Đặt thiết bị trên vật liệu cách điện và ngắt kết nối với nguồn điện trước khi đo.

Bước 4: Thực hiện đo điện trở cách điện

Sau khi kết nối hoàn tất, bật đồng hồ megaohm và tiến hành đo.

• Chờ khoảng 1 phút để đồng hồ hiển thị giá trị ổn định.
• Ghi lại kết quả đo để so sánh với các lần kiểm tra trước, giúp phát hiện sớm các dấu hiệu bất thường.

Bước 5: Phân tích kết quả và bảo trì thiết bị

Dựa vào giá trị đo, xác định tình trạng cách điện của thiết bị. Nếu phát hiện rò rỉ điện, hãy thực hiện bảo trì và sửa chữa ngay để đảm bảo an toàn trong quá trình sử dụng.

Các phương pháp kiểm tra điện trở cách điện phổ biến hiện nay

Việc đo và kiểm tra điện trở cách điện là bước quan trọng trong bảo trì và đảm bảo an toàn cho các thiết bị điện. Dưới đây là các phương pháp đo điện trở cách điện được sử dụng phổ biến, mỗi phương pháp có đặc điểm và ứng dụng riêng.

Phương pháp ghi tại chỗ (Spot-Reading Test)

Phương pháp đo đầu tiên khá đơn giản và dễ thực hiện: chỉ cần kết nối đồng hồ megomet trực tiếp với thiết bị cần kiểm tra, sau đó điều chỉnh điện áp theo mức yêu cầu trong một khoảng thời gian cố định (thường từ 1 đến 10 phút), và ghi lại giá trị điện trở cách điện hiển thị trên đồng hồ.

Phương pháp ghi tại chỗ rất phù hợp với các hệ thống điện nhỏ hoặc những thiết bị có điện dung không đáng kể. Việc đo điện trở cách điện thường xuyên theo phương pháp này giúp theo dõi sự biến động của giá trị điện trở qua thời gian, từ đó dễ dàng phát hiện và dự đoán các lỗi tiềm ẩn để can thiệp kịp thời.

Khi quan sát sự thay đổi của giá trị điện trở qua các tháng, nếu thấy sự giảm nhẹ, có thể do thiết bị đã hoạt động lâu dài, khiến điện trở cách điện bị giảm. Tuy nhiên, nếu giá trị điện trở giảm đột ngột trong tháng gần nhất, đó là dấu hiệu cho thấy lớp cách điện đang bị suy giảm nghiêm trọng và cần được bảo trì hoặc thay thế thiết bị ngay lập tức.

Phương pháp time-resistance (Dielectric Absorption Test)

Nguyên lý đo điện trở cách điện bạn cần biết

Đồng hồ đo điện trở cách điện hoạt động dựa trên nguyên lý cuộn dây chuyển động. Khi một dây dẫn có dòng điện đi qua được đặt trong một từ trường, sẽ sinh ra một lực cơ học tác động ngang qua dây dẫn. Độ lớn và hướng của lực này phụ thuộc vào cường độ dòng điện và hướng của từ trường.

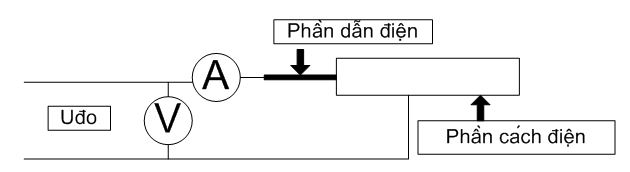

Trong quá trình đo điện trở cách điện, ta tiến hành kiểm tra trên điện môi – một chất cách điện, có đặc điểm không cho dòng điện chạy qua. Tuy nhiên, không có chất cách điện nào hoàn toàn tuyệt đối. Vì vậy, người ta áp dụng một điện áp từ máy đo vào điện môi để tạo ra một dòng điện rò rỉ rất nhỏ. Sau đó, tiếp tục áp dụng một điện áp khác để xác định chính xác dòng điện này.

Để tính toán điện trở cách điện của điện môi, chúng ta cần áp dụng định lý Ohm, một nguyên lý cơ bản trong điện học. Theo đó, điện trở cách điện sẽ được tính từ mối quan hệ giữa điện áp và dòng điện rò rỉ. Nguyên lý này được áp dụng cho tất cả các loại đồng hồ đo điện trở cách điện hiện nay, giúp đảm bảo độ chính xác trong quá trình đo lường.

Kết luận

Đo điện trở cách điện bằng megaohm là một kỹ thuật quan trọng trong việc kiểm tra và đảm bảo an toàn cho các thiết bị điện. Phương pháp này giúp phát hiện sớm các vấn đề về cách điện, ngăn ngừa nguy cơ rò rỉ điện và đảm bảo hoạt động ổn định của hệ thống. Việc thực hiện đúng cách đo điện trở cách điện bằng đồng hồ megaohm và kiểm tra định kỳ sẽ giúp nâng cao độ bền của thiết bị, giảm thiểu rủi ro và tối ưu hóa hiệu quả sử dụng. Hãy luôn chú trọng đến việc đo điện trở cách điện để đảm bảo an toàn tuyệt đối cho cả thiết bị và người sử dụng.
