Cách đo dòng điện 3 pha bằng ampe kìm đúng chuẩn kỹ thuật

Trong ngành điện lực, việc đo dòng điện 3 pha luôn là công việc cần thiết để đảm bảo an toàn cho hệ thống điện. Trong bài viết này, Etech Việt Nam sẽ chia sẻ tới các bạn cách đo dòng điện 3 pha bằng ampe kìm đúng chuẩn kỹ thuật dễ thực hiện. Điều này không chỉ giúp bạn hiểu rõ về quy trình đo của ampe kìm mà còn cung cấp cho bạn kiến thức cần thiết để thực hiện một cách chính xác và hiệu quả. Hãy cùng tìm hiểu chi tiết hơn về quy trình này dưới đây.

Cách đo dòng điện 3 pha bằng ampe kìm

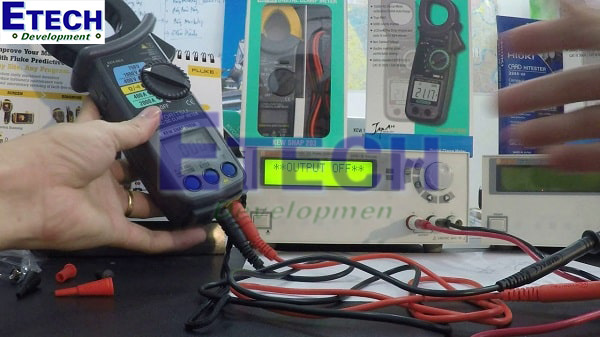

• Bước 1: Kết nối đúng que đo là điểm khởi đầu. Với dòng điện 3 pha lớn, que màu đỏ vào lỗ (A), que màu đen vào COM (-). Trong trường hợp đo dòng điện nhỏ, chọn que màu đỏ và cắm vào lỗ (mA).
• Bước 2: Điều chỉnh thang đo và cài đặt phù hợp với dòng điện 3 pha mà bạn muốn đo.

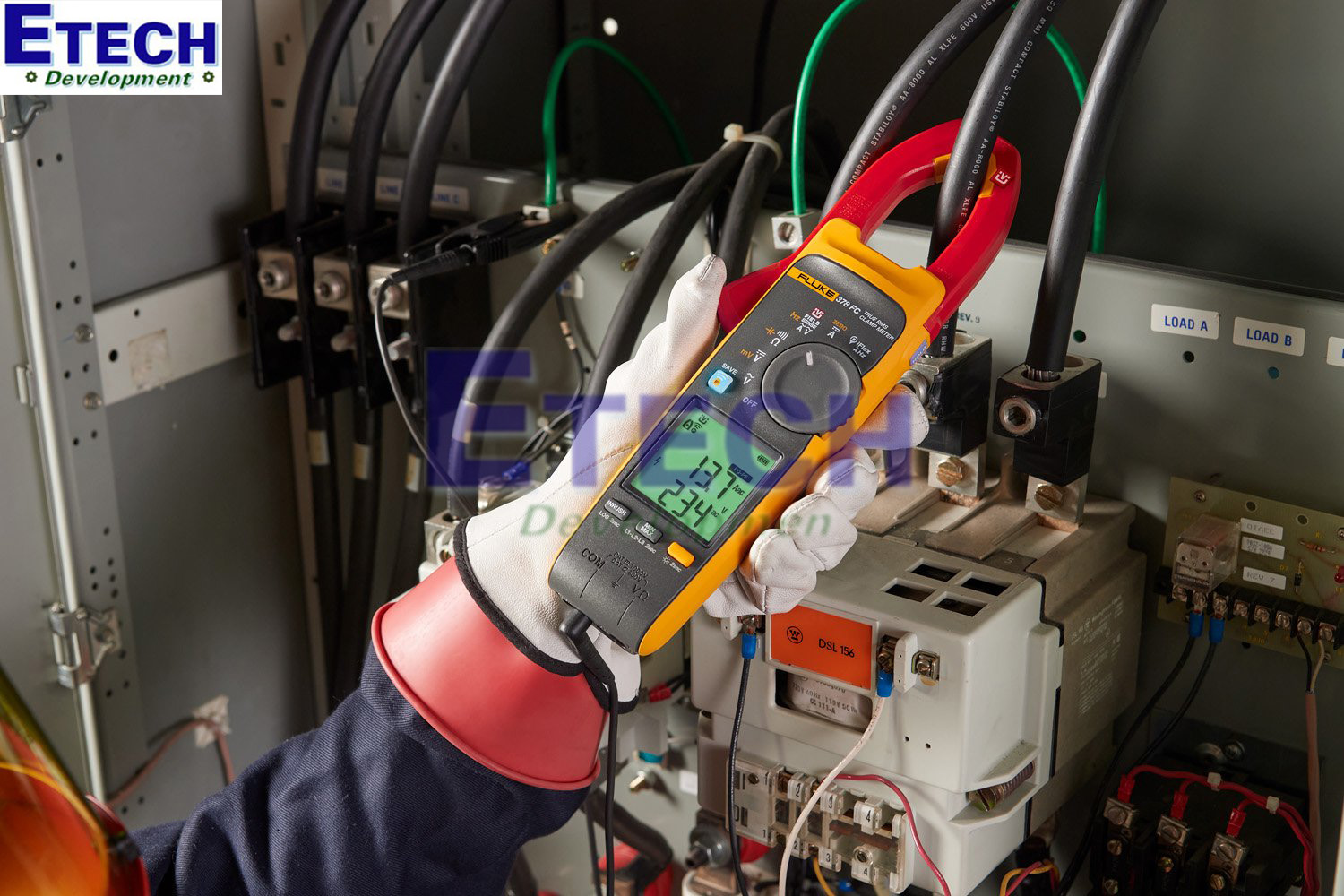

• Bước 3: Cẩn thận mở hàm kẹp cảm biến, chắc chắn mũi tên của ampe kìm hướng ra phía tải, sau đó kẹp trực tiếp vào pha điện cần đo.
• Bước 4: Đợi cho đến khi kết quả xuất hiện trên màn hình hiển thị và đọc kết quả đo dòng điện 3 pha.

Lưu ý: Trong quá trình đo dòng điện 3 pha, quan trọng phải chú ý đến các thông số kỹ thuật của ampe kìm để tránh nhầm lẫn và đảm bảo an toàn cho mạch điện và người sử dụng.

Xem thêm

• Cách đo dòng rò bằng ampe kìm
• Cách đo dòng điện xoay chiều bằng ampe kìm

Cách tính ampe dòng điện 3 pha

Để tính dòng điện của một hệ thống 3 pha, chúng ta có thể áp dụng hai phương pháp cơ bản như sau:

Phương pháp thứ nhất, chúng ta sử dụng quy tắc đơn giản: Dòng điện (I) khoảng bằng gấp đôi công suất (P). Ví dụ, nếu chúng ta có một động cơ có công suất là 45kW, dòng điện tương ứng sẽ xấp xỉ khoảng 90A.

Phương pháp thứ hai, một phương pháp phổ biến hơn và mang lại kết quả chính xác hơn, dùng công thức:

Công thức: I = P / (căn 3 x U x cosphi x hiệu suất) Trong đó: I: dòng điện P: công suất U: điện áp (380)

Những điều cần biết về dòng điện 3 pha

Dòng điện 3 pha, với ba dây pha, đại diện cho một trong những hình thức điện lực phổ biến nhất trong ngành công nghiệp và hệ thống điện hiện đại. Điều này là do nó mang lại nhiều lợi ích về hiệu suất và ổn định so với các hệ thống dòng điện khác. Dưới đây là một số điều quan trọng mà bạn cần biết về dòng điện 3 pha:

1. Mức Điện Áp và Pha Trễ: Mỗi pha của dòng điện 3 pha thường có mức điện áp 220V so với dây trung tính. Tuy nhiên, do pha của nó trễ nhau 1 góc Π⁄3, việc tiếp xúc giữa hai dây pha sẽ tạo ra một điện áp hiệu dụng đạt khoảng 380V.

2. Ứng Dụng Rộng Rãi: Dòng điện 3 pha được sử dụng rộng rãi trong nhiều ngành công nghiệp và ứng dụng, từ sản xuất công nghiệp đến hệ thống điện tại các tòa nhà và nhà máy sản xuất điện.

3. Nguồn Gốc: Phần lớn nguồn điện 3 pha được cung cấp từ các nhà máy phát điện và trạm biến áp hạ thế. Điều này giúp đảm bảo cung cấp điện ổn định và hiệu suất cho các hệ thống và thiết bị sử dụng.

Dòng điện 3 pha đóng vai trò quan trọng trong việc cung cấp năng lượng cho nhiều loại ứng dụng và hệ thống khác nhau, và hiểu biết về nó là rất quan trọng đối với người làm việc trong lĩnh vực điện lực và công nghiệp.

Các loại Ampe kìm đo dòng điện 3 pha tốt nhất hiện nay

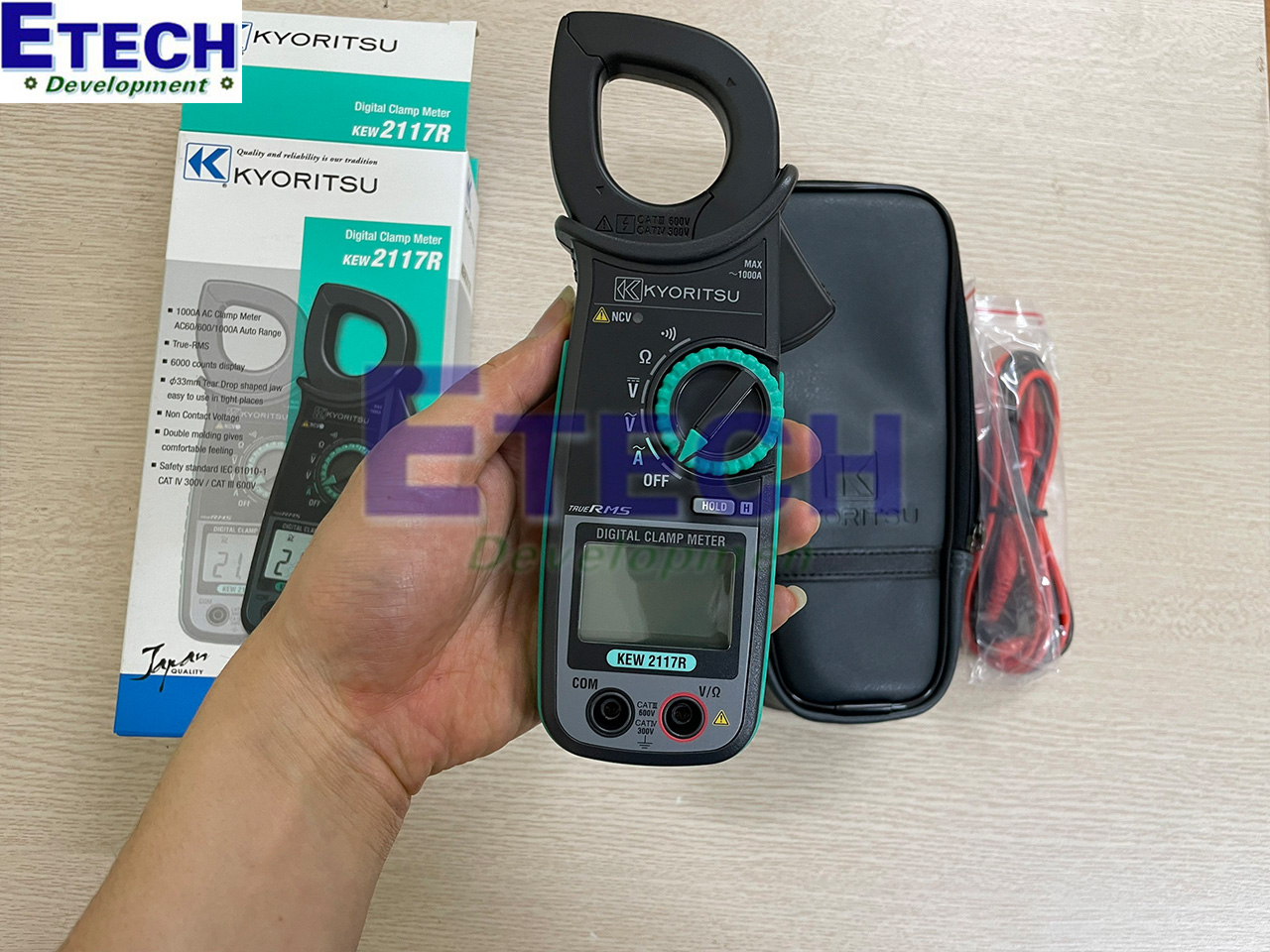

Ampe kìm AC KYORITSU 2117R (1000A, 600V)

Ampe kìm AC KYORITSU 2117R là một thiết bị đo dòng điện 3 pha chất lượng cao, đáng tin cậy từ thương hiệu KYORITSU. Với khả năng đo lên đến 1000A AC, KYORITSU 2117R cung cấp hiệu suất đo chính xác và đáng tin cậy cho nhiều ứng dụng công nghiệp và điện lực. Ampe kìm AC KYORITSU được thiết kế với các tính năng như chức năng True RMS cho độ chính xác tối ưu, khả năng đo dòng điện cảm biến với độ chính xác cao và màn hình LCD lớn giúp dễ dàng đọc kết quả đo.

Thông tin kỹ thuật

• Nguồn: R03/LR03 (AAA) (1.5V) × 2
• Thời gian đo liên tục: 170 giờ
• Kích thước: 204(L) × 81(W) × 36(D)mm, 220g
• Phụ kiện: 7066A, 9079, R03 (AAA) × 2, tài liệu HDSD
• Chọn mua thêm: 8008

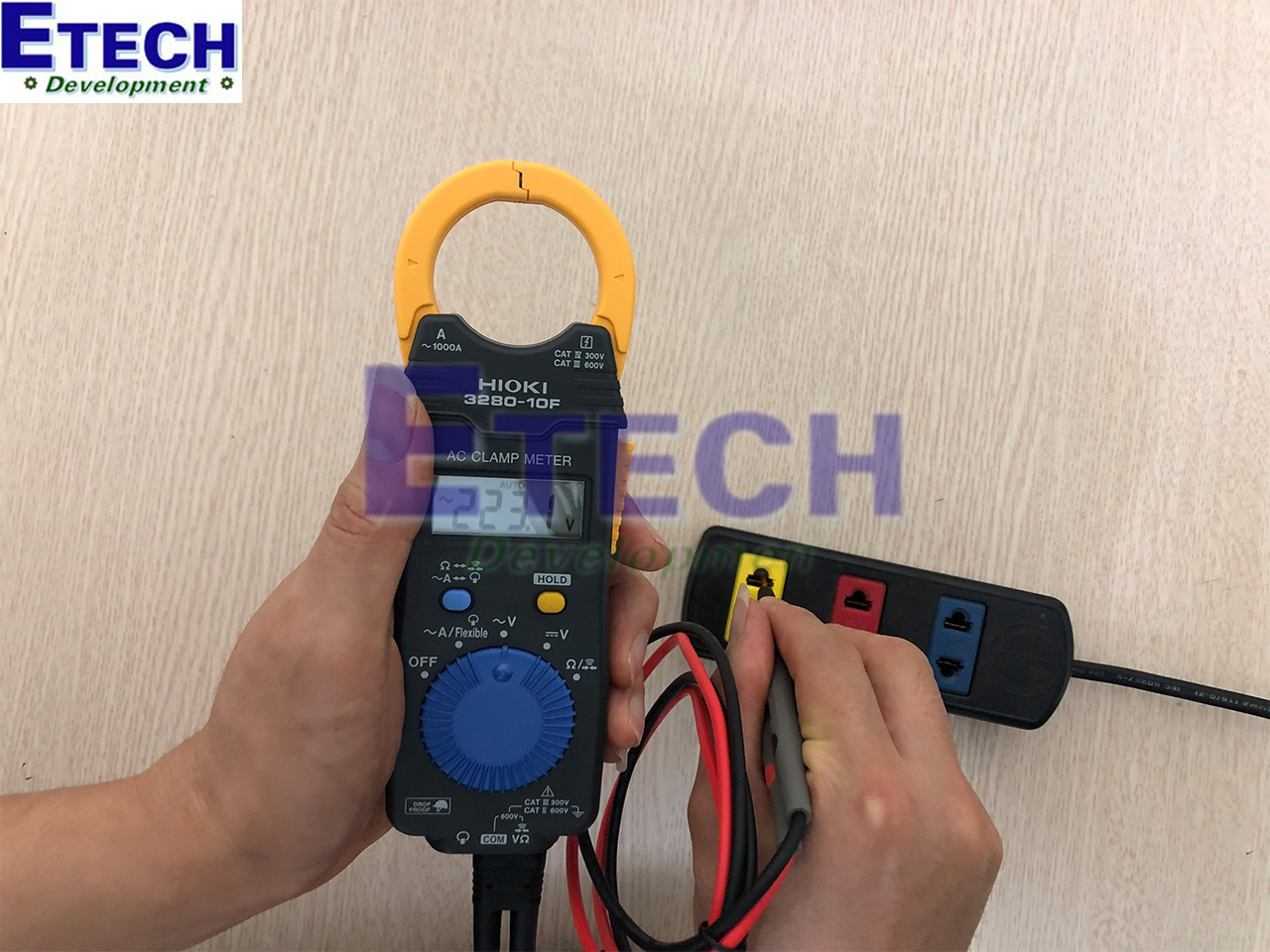

Ampe kìm AC HIOKI 3280-10F (1000A)

Với khả năng đo dòng điện AC lên đến 1000A, ampe kìm AC HIOKI 3280-10F là một công cụ đo lường mạnh mẽ từ HIOKI, một thương hiệu nổi tiếng trong ngành công nghiệp đo lường. HIOKI 3280-10F cung cấp kết quả đo chính xác và đáng tin cậy, được trang bị công nghệ True RMS và khả năng đo dòng điện cảm biến. Với thiết kế nhỏ gọn và dễ sử dụng, đây là loại Ampe kìm Hioki lý tưởng cho các chuyên gia và kỹ thuật viên điện năng.

Thông tin kỹ thuật

• ACA: 42.00 A / 420,0 A / 1000 A (± 1,5% RDG. ± 5 .)
• AC V: 4.200 V đến 600 V, 4 dãy (± 1,8% rdg. dgt ± 7). Từ 50-60 Hz:
• DC V 420,0 mV đến 600 V, 5 dãy (± 1,0% rdg. dgt ± 3).Từ 45 Hz đến 500 Hz
• Đường kính kìm đo φ33 mm (1.30 "),
• Điện trở: 420,0 Ω đến 42,00 MΩ, 6 dãy (± 2,0% rdg. dgt ± 4).
• Đo thông mạch: 50 Ω ±40 Ω
• Chức năng khác: Data hold chức năng tiết kiệm điện
• Nguồn cung cấp: CR2032 x 1
• sử dụng liên tục: 120 giờ

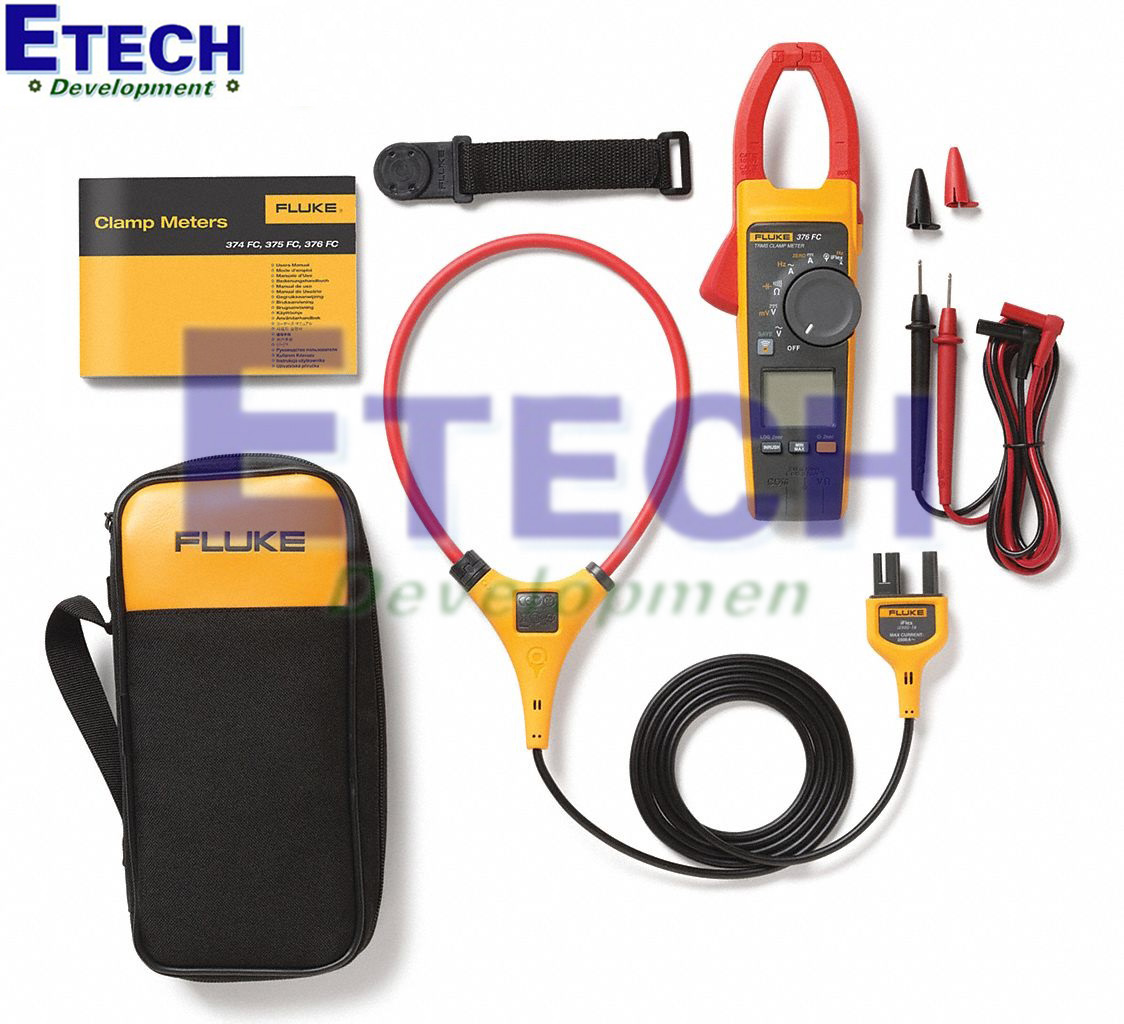

Ampe kìm AC/DC FLUKE 376

FLUKE 376 là một ampe kìm đa năng có khả năng đo cả dòng điện AC và DC lên đến 1000A. Với chức năng True RMS, nó cung cấp kết quả đo chính xác và đáng tin cậy trong mọi điều kiện. Đây là thiết bị ampe kìm fluke còn có khả năng đo dòng điện cảm biến, cho phép người dùng đo dòng điện mà không cần cắt dây. Được thiết kế với tính năng tiện lợi và dễ sử dụng, FLUKE 376 là một công cụ đắc lực cho các ứng dụng công nghiệp và điện lực.

Thông tin kỹ thuật

• ACA  (kìm cứng): 999.9 A  /0.1A / 2 % ± 5 digits
• ACA (kìm mềm): 2500 A /0.1A /3 % ± 5 digits
• DCA: 999.9 A /0.1A /2 % ± 5 digits
• ACV: 1000 V /0.1V /1.5 % ± 5 digits
• DCV: 1000 V /0.1mV /1 % ± 5 digits
• R: 60,000 Ω  /0.1Ω  /1 % ± 5 digits
• f: 500 Hz /0.1Hz /0.5 % ± 5 digits
• C:1000 µF / 1µF / 1 % ± 4 digits

Kết luận

Với khả năng đo trực tiếp mà không cần phải cắt nguồn, cách sử dụng ampe kìm giúp tiết kiệm thời gian và công sức cho người vận hành. Đặc biệt, nếu các bạn áp dụng cách đo dòng điện 3 pha bằng ampe kìm đúng kỹ thuật sẽ có được kết quả đo chính xác và nhanh chóng, giúp phát hiện sớm các vấn đề tiềm ẩn trong hệ thống điện.
