Hướng dẫn cách sử dụng Ampe kìm đo dòng điện chi tiết đầy đủ

Bạn đang tìm hiểu về cách sử dụng ampe kìm để đo dòng điện một cách chính xác và hiệu quả? Trong hướng dẫn này, Etech Việt Nam sẽ cung cấp cho bạn những thông tin chi tiết và đầy đủ nhất để giúp bạn trở thành một chuyên gia trong việc sử dụng ampe kìm. Từ việc đọc thông số đến các bước thực hiện đo đạc, hãy cùng tìm hiểu hướng dẫn cách sử dụng Ampe kìm đo dòng điện chi tiết đầy đủ dưới đây để khai phá tối đa tiềm năng của ampe kìm trong công việc của bạn.

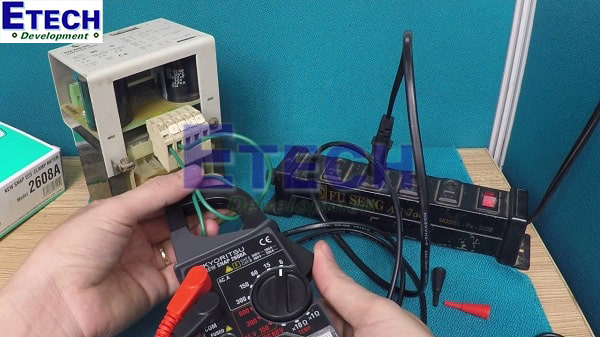

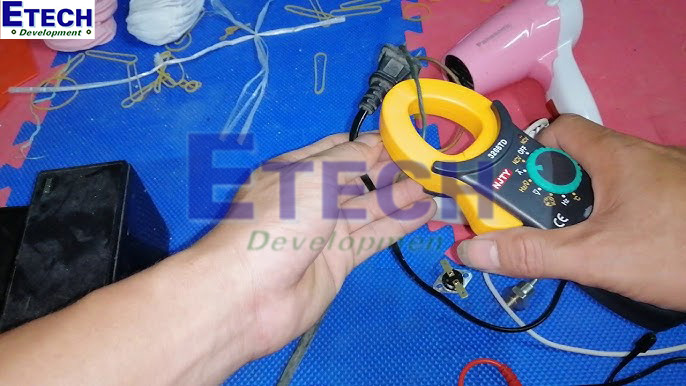

Hướng dẫn cách sử dụng Ampe kìm đo dòng điện

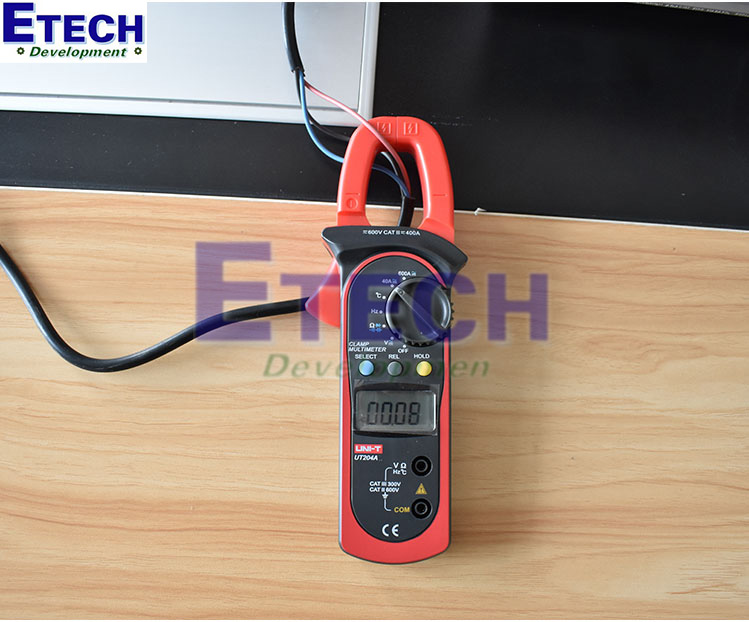

Cách sử dụng Ampe kìm đo điện áp

• Bước 1: Bắt đầu bằng việc phân biệt rõ ràng giữa hai que đo màu đen và màu đỏ. Đối với việc đo điện áp, cắm que đen vào cổng COM (-) và que đỏ vào cổng (V/Ohm).
• Bước 2: Tiếp theo, điều chỉnh nút [RANGE] để chọn thang đo phù hợp với điện áp mà bạn định đo.
• Bước 3: Sử dụng phím [SELECT] để chọn loại điện áp bạn muốn đo, có thể là AC cho dòng điện xoay chiều hoặc DC cho dòng điện một chiều.
• Bước 4: Kết nối que đầu đỏ vào cực (+) và que đen vào cực (-) của nguồn điện hoặc mạch cần đo.
• Bước 5: Khi hoàn thành, kết quả đo sẽ hiển thị rõ ràng trên màn hình của ampe kìm, cung cấp cho bạn thông tin chính xác về mức độ điện áp hiện tại.

Xem thêm: cách đo điện áp bằng Ampe kìm

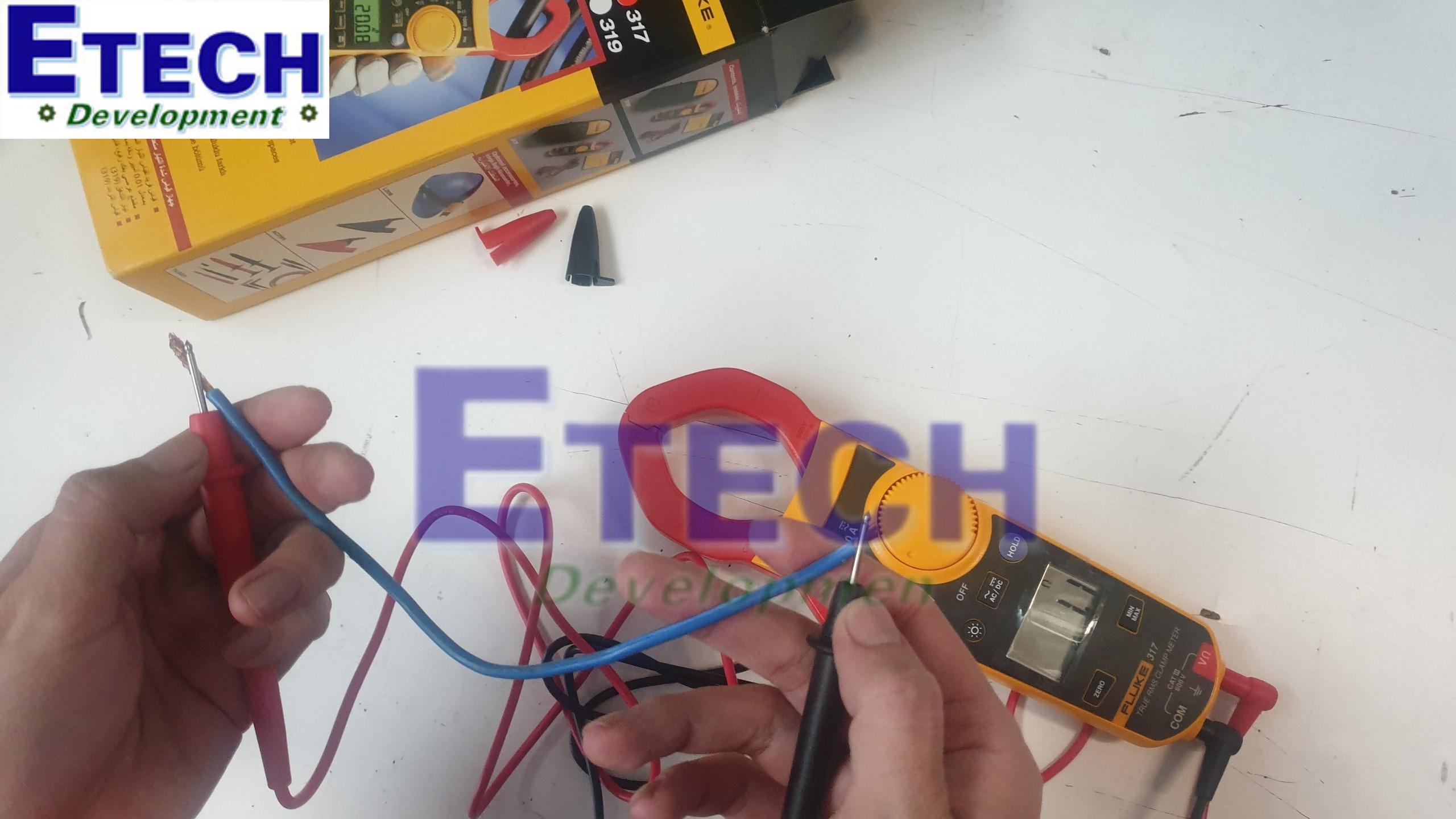

Cách đo dòng điện 1 chiều

• Bước 1: Lựa chọn đồng hồ ampe kìm phù hợp: Bước đầu tiên quan trọng là chọn loại đồng hồ ampe kìm chuyên dụng để đo dòng điện một chiều (DC), đảm bảo tính chính xác của quá trình đo.
• Bước 2: Xác định vị trí dây cần đo: Xác định vị trí và dây dẫn cụ thể mà bạn muốn đo dòng điện đi qua. Đồng thời, hãy kiểm tra dung lượng pin của thiết bị để đảm bảo rằng pin đủ sức để thực hiện quá trình đo một cách chính xác.
• Bước 3: Chọn thang đo điện áp DC: Trên đồng hồ ampe kìm, chọn thang đo điện áp DC bằng cách điều chỉnh núm thang đo và chọn ký hiệu A.
• Bước 4: Sử dụng hàm kẹp: Mở hàm kẹp của ampe kìm, đưa gọng kìm vào dây cần đo và đóng lại một cách chắc chắn.
• Bước 5: Đọc kết quả: Sau khi đặt ampe kìm, đọc kết quả được hiển thị trên màn hình của thiết bị để biết mức độ dòng điện DC hiện tại.

Xem chi tiết: cách đo dòng điện 1 chiều bằng Ampe kìm

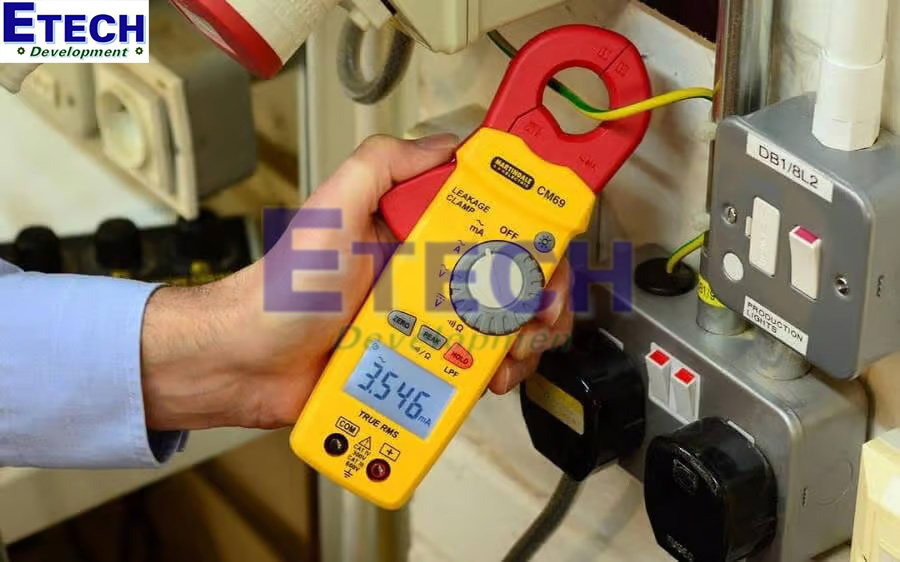

Cách đo dòng điện xoay chiều

• Bước 1: Chọn chức năng đo AC và bù trừ dòng điện bằng cách bắt đầu chọn chức năng đo dòng AC trên thang đo điện áp. Sau đó, nhấn nút zero để bù trừ dòng điện và đảm bảo rằng bạn đang đo dòng điện chính xác.

• Bước 2: Mở hàm kẹp và đặt vào dòng điện AC và đặt nó vào dòng điện AC mà bạn muốn đo. Đảm bảo rằng hàm kẹp đã được đặt chắc chắn và an toàn trên dây dẫn.

• Bước 3: Đọc kết quả được hiển thị trên màn hình của ampe kìm. Bạn cũng có thể sử dụng các nút điều khiển khác như nút Hold để giữ kết quả đo, nút Min/Max để hiển thị giá trị lớn nhất và nhỏ nhất. Ngoài ra, bạn cũng có thể sử dụng ampe kìm để đo dòng điện một chiều (DC) thông qua dòng linh hoạt, cho phép bạn đo nhiều dây dẫn cùng lúc và đo dòng lớn một cách dễ dàng và tiện lợi.

Xem chi tiết: cách đo dòng điện xoay chiều bằng Ampe kìm

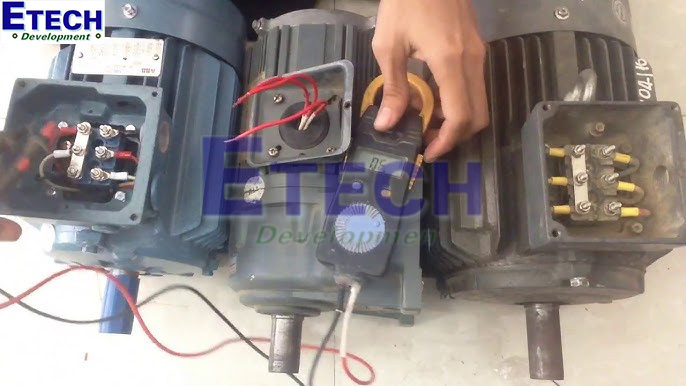

Cách đo dòng điện 3 pha

• Bước 1: Bắt đầu bằng việc cắm que đo màu đen vào cổng COM (-) của ampe kìm. Nếu bạn đo dòng lớn, cắm que đỏ vào cổng (A), và nếu bạn đo dòng nhỏ, cắm que đỏ vào cổng (mA).

• Bước 2: Điều chỉnh thang đo và chọn dòng điện muốn đo trên ampe kìm, đảm bảo bạn đã chọn đúng thang đo và dòng điện phù hợp với yêu cầu đo của bạn.

• Bước 3: Mở hàm kẹp của ampe kìm và đảm bảo rằng mũi tên của ampe kìm hướng ra phía tải. Khi đo dòng điện của một pha cụ thể trong hệ thống 3 pha (3 pha 3 dây hoặc 3 pha 4 dây), kẹp ampe kìm trực tiếp vào pha đó. Lưu ý rằng tay của bạn không được tiếp xúc với mạch điện trực tiếp hoặc đầu dò kim loại, chỉ chạm vào tay cầm bằng nhựa để đảm bảo an toàn.

• Bước 4: Đọc kết quả hiển thị trên màn hình của ampe kìm. Luôn lưu ý đọc kỹ thông số kỹ thuật để biết sản phẩm có khả năng đo dòng điện tối đa là bao nhiêu, tránh đo những dòng có cường độ quá lớn có thể gây hư hỏng sản phẩm và nguy hiểm cho người dùng.

Xem chi tiết: Cách đo dòng điện 3 pha bằng Ampe kìm

Cách đo điện trở

• Bước 1: Kiểm tra kỹ lưỡng thiết bị đo để đảm bảo tính chính xác. Đảm bảo rằng đầu đo sạch sẽ, không bị ẩm ướt hoặc bị bẩn, điều này sẽ đảm bảo cho kết quả đo chính xác.
• Bước 2: Cắm dây đo vào bề mặt của vật liệu cần đo điện trở. Đảm bảo rằng dây đo tiếp xúc chặt chẽ và đồng đều trên bề mặt.
• Bước 3: Chuyển chế độ đo trên ampe kìm sang chế độ đo điện trở và điều chỉnh mạch ampe về mức 2.000 Ohm. Điều này sẽ đảm bảo rằng ampe kìm đang hoạt động ở chế độ phù hợp cho việc đo điện trở.
• Bước 4: Nhấn nút "PRESS TO TEST" để bắt đầu quá trình đo đạc. Ampe kìm sẽ tiến hành đo điện trở trên bề mặt vật liệu và hiển thị kết quả trên màn hình.
• Bước 5: Đọc kết quả hiển thị trên màn hình và đánh giá điện trở của vật liệu dựa trên thông số hiển thị.

Xem chi tiết: Cách đo điện trở bằng Ampe kìm

Cách đo tụ điện

• Bước 1: Sử dụng nút vặn trên ampe kìm để chuyển sang chế độ đo tụ điện.
• Bước 2: Trên ampe kìm có nút "Rel". Bằng cách nhấn nút "Rel", bạn loại bỏ điện dung của dây đo để đảm bảo kết quả đo đạt độ chính xác cao nhất.
• Bước 3: Trước khi thực hiện đo, hãy xả tụ điện trên tụ. Sau đó, tách hai đầu que dò và nhấn nút "Rel" để chuẩn bị cho quá trình đo.
• Bước 4: Đặt hai đầu que đo lên hai chân của tụ điện. Không có quy định nào về việc chọn màu que đo cho từng chân của tụ điện.
• Bước 5: Đọc kết quả hiển thị trên màn hình của ampe kìm. Nếu kết quả đo có giá trị gần đúng với giá trị điện dung được ghi trên tụ điện, điều này cho thấy tụ điện vẫn đang hoạt động tốt. Ngược lại, nếu màn hình hiển thị "OL", tức là tụ điện đã bị lỗi. Ngoài ra, nếu kết quả đo chênh lệch quá xa so với giá trị điện dung được in trên tụ điện, cũng có nghĩa tụ điện đó đã hỏng.

Xem chi tiết: Cách đo tụ điện bằng ampe kìm

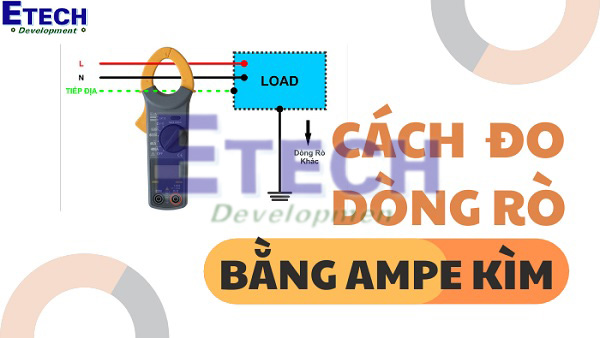

Cách đo dòng rò

• Bước 1: Đầu tiên, xác định vị trí hoặc đoạn dây dẫn mà bạn muốn kiểm tra dòng rò. Điều này đảm bảo bạn đang đo ở đúng vị trí và đoạn dây cần thiết để có kết quả chính xác nhất.
• Bước 2: Trước khi bắt đầu, đảm bảo tắt cầu dao hoặc các thiết bị điện khác để đảm bảo an toàn. Ngắt kết nối các thiết bị điện với nguồn trực tiếp để tránh tình huống không mong muốn.
• Bước 3: Chọn ampe kìm có tính năng đo dòng rò và bật công tắt khởi động. Lựa chọn dải đo phù hợp với yêu cầu của bạn và điều chỉnh giá trị từ cao xuống thấp cho đến khi có kết quả chính xác như mong muốn.
• Bước 4: Chọn loại ampe kìm có hàm kẹp đóng kín và kẹp chặt xung quanh đoạn dây dẫn được xác định có dòng rò. Đảm bảo kẹp đóng chặt để đảm bảo kết quả đo chính xác và không bị ảnh hưởng bởi các yếu tố bên ngoài.
• Bước 5: Khi quá trình đo hoàn tất, tháo ampe kìm ra khỏi đoạn dây dẫn và kiểm tra giá trị dòng rò được hiển thị trên màn hình để đảm bảo an toàn và độ tin cậy của hệ thống điện.

Xem chi tiết tại đây: Cách đo dòng rò bằng Ampe kìm

Lưu ý khi sử dụng ampe kìm để đo dòng điện

1. Chọn dải đo phù hợp: Lựa chọn dải đo lớn nhất để ước chừng giá trị đo, sau đó điều chỉnh lại dải đo để đạt độ chính xác cao nhất.

2. Chỉ kẹp vào dây đơn: Ampe kìm chỉ nhận giá trị đo khi kẹp vào dây đơn. Khi kẹp vào dây đôi, thiết bị có thể hiển thị giá trị không chính xác hoặc không hiển thị.

3. Giá trị đo tương đối: Giá trị dòng điện đo bằng ampe kìm chỉ mang tính tương đối, không đạt độ chính xác tuyệt đối.

4. Chuyển thang đo về AC.A: Để đo dòng điện trong dây dẫn, chuyển thang đo về chế độ AC.A.

5. Kiểm tra và điều chỉnh kim chỉ thị: Trước khi đo, hãy kiểm tra và đảm bảo kim chỉ thị được điều chỉnh về vạch số 0.

6. Tránh mắc trực tiếp hai chốt: Không nên mắc trực tiếp hai chốt của ampe kìm vào hai cực trong nguồn điện tổng.

7. Sử dụng đầu dò linh hoạt: Nếu sử dụng đầu dò linh hoạt, hãy kết nối chốt (+) của ampe kìm vào cực dương của nguồn điện.

8. An toàn là trên hết: Luôn giữ ngón tay ở sau hàng rào xúc giác của ampe kìm và đặt mắt vào đúng vị trí khi đọc thông số.

9. Tuân thủ hướng dẫn sử dụng: Đọc và tuân thủ hướng dẫn sử dụng ampe kìm một cách cẩn thận và chi tiết.

10. Thực hiện kiểm tra cẩn thận: Quá trình kiểm tra phải thực hiện hết sức thận trọng để tránh sai sót gây nguy hiểm cho con người.

Có phải sử dụng ampe kìm quá phức tạp không?

Không, cách sử dụng ampe kìm không phức tạp nếu bạn đã hiểu rõ nguyên lý hoạt động và tuân thủ các bước cơ bản. Dưới đây là một số lý do cho thấy cách sử dụng ampe kìm không phức tạp:

1. Thiết kế dễ sử dụng: Hầu hết các ampe kìm được thiết kế để dễ sử dụng, với các nút chức năng và màn hình hiển thị rõ ràng. Người dùng chỉ cần chọn chế độ đo và đặt ampe kìm xung quanh dây dẫn để bắt đầu đo.

2. Hướng dẫn sử dụng: Hầu hết các sản phẩm đều đi kèm với hướng dẫn sử dụng chi tiết từ nhà sản xuất, giúp người dùng nắm bắt được cách sử dụng một cách dễ dàng.

3. Đo lường tức thì: Ampe kìm cho phép đo dòng điện tức thì mà không cần phải ngắt mạch điện, giúp tiết kiệm thời gian và nâng cao hiệu quả làm việc.

4. Ứng dụng đa dạng: Ampe kìm có thể được sử dụng trong nhiều lĩnh vực khác nhau như cơ điện tử, công nghiệp, và gia đình, từ kiểm tra dây dẫn đến đo thông mạch của các thiết bị điện.

Tuy nhiên, để đảm bảo an toàn và chính xác trong quá trình sử dụng, người dùng cần hiểu rõ về nguyên lý hoạt động của ampe kìm và tuân thủ các biện pháp an toàn khi làm việc với điện.

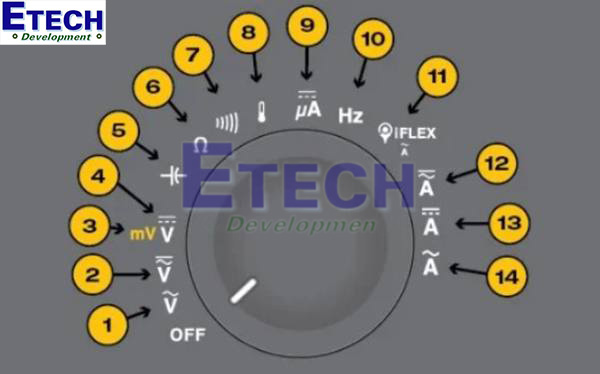

Xác định các chức năng cần đo trên Ampe kìm

Xác định chức năng bạn cần đo và lựa chọn đúng chức năng trên ampe kìm là bước quan trọng đầu tiên để thực hiện một cách chính xác và hiệu quả. Mỗi chiếc ampe kìm đều có các biểu tượng tiêu chuẩn quốc tế để chỉ ra từng chức năng cụ thể. Dưới đây là một số biểu tượng phổ biến mà bạn có thể gặp:

1. Đo điện áp xoay chiều (ACV)
2. Đo điện xoay chiều / một chiều (ACV/DCV) - Một số ampe kìm kết hợp ACV và DCV trên cùng một thang đo, và người dùng có thể chuyển đổi giữa hai chế độ này bằng phím FUNCTION thường có màu vàng trên ampe kìm.
3. Đo mV
4. Đo điện áp một chiều (DCV)
5. Đo tụ điện / điện dung
6. Đo điện trở
7. Đo thông mạch
8. Đo nhiệt độ
9. Đo micro-ampe 1 chiều (DC microamps)
10. Đo tần số Hz
11. Đo dòng điện ampe với vòng mở rộng - Một số ampe kìm như FLUKE 376 có thể sử dụng vòng mở rộng để tăng giới hạn đo dòng, và người dùng cần chọn chế độ này nếu muốn đo bằng vòng mở rộng.
12. Đo dòng điện AC/DC - Một số ampe kìm gộp đo dòng AC và dòng DC trên cùng một thang đo, và người dùng có thể chuyển đổi giữa hai chế độ này bằng phím FUNCTION thường có màu vàng trên ampe kìm.
13. Đo dòng điện DC
14. Đo dòng điện AC

Bằng cách nhận biết và chọn đúng chức năng trên ampe kìm, bạn sẽ có thể thực hiện đo đạc một cách chính xác và hiệu quả.

Kết luận

Trong hướng dẫn cách sử dụng ampe kìm đo dòng điện chi tiết đầy đủ, chúng ta đã thấy rằng việc sử dụng ampe kìm không chỉ đơn giản mà còn rất quan trọng để đảm bảo an toàn và chính xác trong các công việc điện. Đối với những người làm việc trong lĩnh vực điện, việc nắm vững và thực hiện đúng các bước này là rất quan trọng để tránh rủi ro và đảm bảo chất lượng công việc.
