Cách kiểm tra đo dung lượng tụ bù bằng ampe kìm chi tiết dễ thực hiện

06 Tháng 05 2024 | Đăng bởi: Nguyễn Minh

Bắt đầu với việc sử dụng Ampe kìm để kiểm tra tụ bù, một quy trình quan trọng trong việc duy trì hiệu suất và an toàn của hệ thống điện. Trong bài viết dưới đây chúng ta hãy cùng tìm hiểu cách kiểm tra tụ bù bằng ampe kìm để có được kết quả chính xác và an toàn hơn khi thực hiện đo lường thiết bị điện.

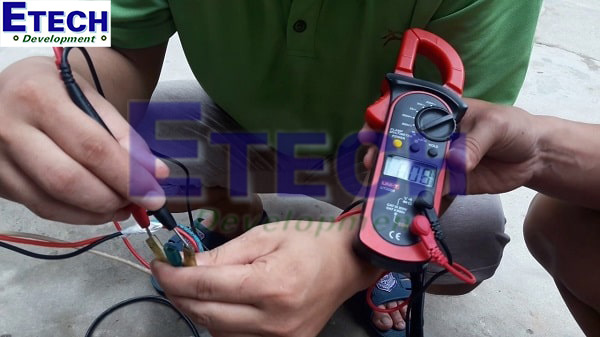

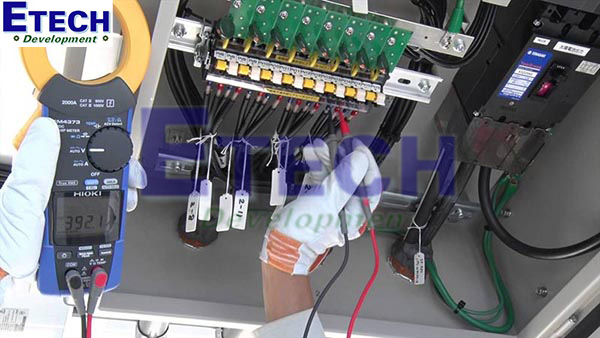

Cách kiểm tra tụ bù bằng ampe kìm chi tiết dễ thực hiện

  • Chuẩn bị loại Ampe kìm phù hợp: Chọn một ampe kìm có chức năng đo điện dung. Đảm bảo ampe kìm và tụ bù đều ở trạng thái tắt trước khi bắt đầu quá trình kiểm tra.
  • Chọn chế độ đo: Sử dụng nút hoặc chức năng trên ampe kìm để chuyển sang chế độ đo điện dung.
  • Kết nối ampe kìm: Kẹp ampe kìm quanh tụ bù cần kiểm tra. Đảm bảo rằng kẹp được đặt chắc chắn và không có sự cản trở nào. Thông qua việc đo dòng điện trong quá trình hoạt động của tụ. Đây là một phương pháp gián tiếp, nhưng khá chính xác và dễ thực hiện. Điều kiện quan trọng để thực hiện phép đo này là khi tụ đang hoạt động trong một phạm vi điện áp an toàn. Bằng cách so sánh dòng điện vận hành với dòng điện định mức, chúng ta có thể đưa ra đánh giá về chất lượng tụ. Thường thì, qua thời gian sử dụng, dòng điện này sẽ dần giảm đi.
  • Đọc kết quả: Đọc giá trị điện dung hiển thị trên màn hình của ampe kìm. Kết quả này sẽ cho biết giá trị tụ bù của mạch điện.
  • Đánh giá kết quả So sánh giá trị đo được với giá trị điện dung của tụ bù được ghi trên nó. Nếu giá trị đo gần giống với giá trị ghi trên tụ, tụ bù hoạt động tốt. Ngược lại, nếu có sự chênh lệch lớn, có thể tụ bù đã hỏng hoặc không còn hoạt động đúng cách.

Xem thêm: cách đo tụ điện bằng ampe kìm

Chú ý:

Thông thường, các tụ bù từ các nhà sản xuất sẽ có các thông số như sau:

  • Tụ 10 kVAr – 440V: Dung lượng một pha khoảng 164 µF.
  • Tụ 15 kVAr – 440V: Dung lượng một pha khoảng 246,6 µF.
  • Tụ 20 kVAr – 440V: Dung lượng một pha khoảng 328,8 µF.
  • Tụ 30 kVAr – 440V: Dung lượng một pha khoảng 493,2 µF.

Công thức tính dung lượng tụ bù

Để tính dung lượng tụ bù theo công thức truyền thống thường đòi hỏi nhiều thời gian và cần sử dụng máy tính có khả năng tính toán các hàm như arccos và tan. Để tối ưu quá trình tính toán, phương pháp thường được sử dụng là tra cứu vào bảng hệ số để xác định dung lượng tụ bù một cách nhanh chóng.

Qb=p*k

Trong đó: k là hệ số cần bù được tra trong bảng dưới đây:

Bảng kiểm tra dung lượng tụ bù

Cosφ2
Cosφ1		 0.90 0.91 0.92 0.93 0.94 0.95 0.96 0.97 0.98 0.99 1.00
0.50 1.25 1.28 1.31 1.34 1.37 1.40 1.44 1.48 1.53 1.59 1.73
0.51 1.20 1.23 1.26 1.29 1.32 1.36 1.39 1.44 1.48 1.54 1.69
0.52 1.16 1.19 1.22 1.25 1.28 1.31 1.35 1.39 1.44 1.50 1.64
0.53 1.12 1.14 1.17 1.20 1.24 1.27 1.31 1.35 1.40 1.46 1.60
0.54 1.07 1.10 1.13 1.16 1.20 1.23 1.27 1.31 1.36 1.42 1.56
0.55 1.03 1.06 1.09 1.12 1.16 1.19 1.23 1.27 1.32 1.38 1.52
0.56 1.00 1.02 1.05 1.08 1.12 1.15 1.19 1.23 1.28 1.34 1.48
0.57 0.96 0.99 1.02 1.05 1.08 1.11 1.15 1.19 1.24 1.30 1.44
0.58 0.92 0.95 0.98 1.01 1.04 1.08 1.11 1.15 1.20 1.26 1.40
0.59 0.88 0.91 0.94 0.97 1.01 1.04 1.08 1.12 1.17 1.23 1.37
0.60 0.85 0.88 0.91 0.94 0.97 1.00 1.04 1.08 1.13 1.19 1.33
0.61 0.81 0.84 0.87 0.90 0.94 0.97 1.01 1.05 1.10 1.16 1.30
0.62 0.78 0.81 0.84 0.87 0.90 0.94 0.97 1.01 1.06 1.12 1.27
0.63 0.75 0.78 0.81 0.84 0.87 0.90 0.94 0.98 1.03 1.09 1.23
0.64 0.72 0.74 0.77 0.81 0.84 0.87 0.91 0.95 1.00 1.06 1.20
0.65 0.68 0.71 0.74 0.77 0.81 0.84 0.88 0.92 0.97 1.03 1.17
0.66 0.65 0.68 0.71 0.74 0.78 0.81 0.85 0.89 0.94 1.00 1.14
0.67 0.62 0.65 0.68 0.71 0.75 0.78 0.82 0.86 0.90 0.97 1.11
0.68 0.59 0.62 0.65 0.68 0.72 0.75 0.79 0.83 0.88 0.94 1.08
0.69 0.56 0.59 0.62 0.65 0.69 0.72 0.76 0.80 0.85 0.91 1.05
0.70 0.54 0.56 0.59 0.62 0.66 0.69 0.73 0.77 0.82 0.88 1.02
0.71 0.51 0.54 0.57 0.60 0.63 0.66 0.70 0.74 0.79 0.85 0.99
0.72 0.48 0.51 0.54 0.57 0.60 0.64 0.67 0.71 0.76 0.82 0.96
0.73 0.45 0.48 0.51 0.54 0.57 0.61 0.64 0.69 0.73 0.79 0.94
0.74 0.42 0.45 0.48 0.51 0.55 0.58 0.62 0.66 0.71 0.77 0.91
0.75 0.40 0.43 0.46 0.49 0.52 0.55 0.59 0.63 0.68 0.74 0.88
0.76 0.37 0.40 0.43 0.46 0.49 0.53 0.56 0.60 0.65 0.71 0.86
0.77 0.34 0.37 0.40 0.43 0.47 0.50 0.54 0.58 0.63 0.69 0.83
0.78 0.32 0.35 0.38 0.41 0.44 0.47 0.51 0.55 0.60 0.66 0.80
0.79 0.29 0.32 0.35 0.38 0.41 0.45 0.48 0.53 0.57 0.63 0.78
0.80 0.27 0.29 0.32 0.35 0.39 0.42 0.46 0.50 0.55 0.61 0.75
0.81 0.24 0.27 0.30 0.33 0.36 0.40 0.43 0.47 0.52 0.58 0.72
0.82 0.21 0.24 0.27 0.30 0.34 0.37 0.41 0.45 0.49 0.56 0.70
0.83 0.19 0.22 0.25 0.28 0.31 0.34 0.38 0.42 0.47 0.53 0.67
0.84 0.16 0.19 0.22 0.25 0.28 0.32 0.35 0.40 0.44 0.50 0.65
0.85 0.14 0.16 0.19 0.22 0.26 0.29 0.33 0.37 0.42 0.48 0.62
0.86 0.11 0.14 0.17 0.20 0.23 0.26 0.30 0.34 0.39 0.45 0.59
0.87 0.08 0.11 0.14 0.17 0.20 0.24 0.28 0.32 0.36 0.42 0.57
0.88 0.06 0.08 0.11 0.14 0.18 0.21 0.25 0.29 0.34 0.40 0.54

Các loại thiết bị Ampe kìm kiểm tra tụ bù tốt nhất

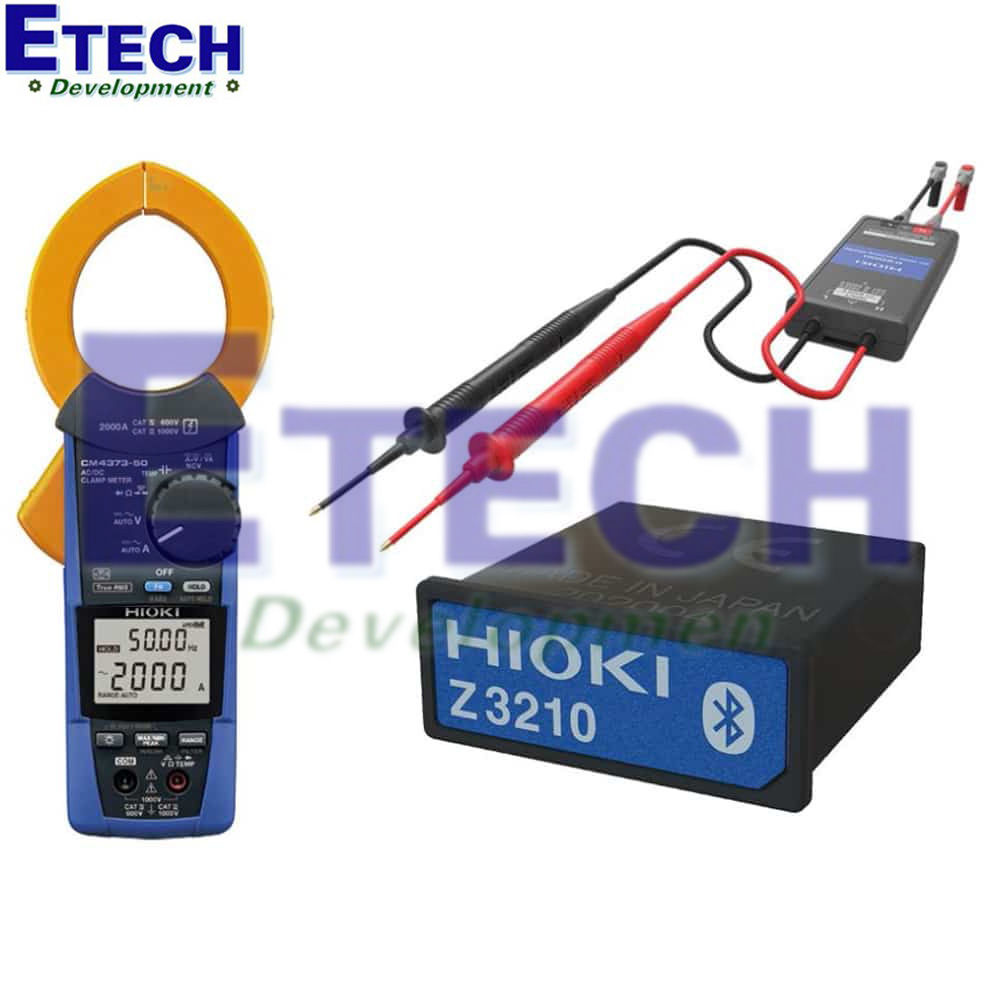

Ampe kìm Hioki CM4373

Ampe kìm Hioki CM4373 là một thiết bị đo lường chất lượng từ thương hiệu uy tín Hioki, nổi tiếng với độ chính xác cao trong ngành công nghiệp điện. Với khả năng đo tụ bù, Ampe kìm Hioki CM4373 là một công cụ không thể thiếu trong việc kiểm tra và bảo dưỡng hệ thống điện.

Thông tin chi tiết

  • Model: CM4373
  • Hãng sản xuất: Hioki
  • Xuất xứ: Nhật Bản
  • Bảo hành: 12 tháng
  • DCA : 600.0 A/2000 A, ±1.3% rdg. ±3 dgt.
  • ACA : 600.0 A/2000 A, ±1.3% rdg. ±3 dgt.
  • DCV : 600.0 mV to 1500 V, 5 ranges, / ±0.5% rdg. ±3 dgt.
  • ACV : 6.000 V to 1000 V, 4 ranges / ±0.9% rdg. ±3 dgt.
  • Dòng DC+AC :  600.0 A/2000 A, ±1.3% rdg. ±13 dgt.
  • Áp DC+AC: 6.000 V to 1000 V, 4 ranges , ±1.0% rdg. ±7 dgt.
  • Điện trở : 600.0 Ω to 600.0 kΩ, 4 ranges/ ±0.7% rdg. ±5 dgt.
  • Continuity Check : Còi ở 30 Ω
  • Tần số : 9.999 Hz to 999.9 Hz / ±0.1% rdg. ±1 dgt.
  • Diode
  • Nhiệt độ kiểu K: -40.0 to 400.0 ˚C, ±0.5% rdg. ±3.0 ˚C

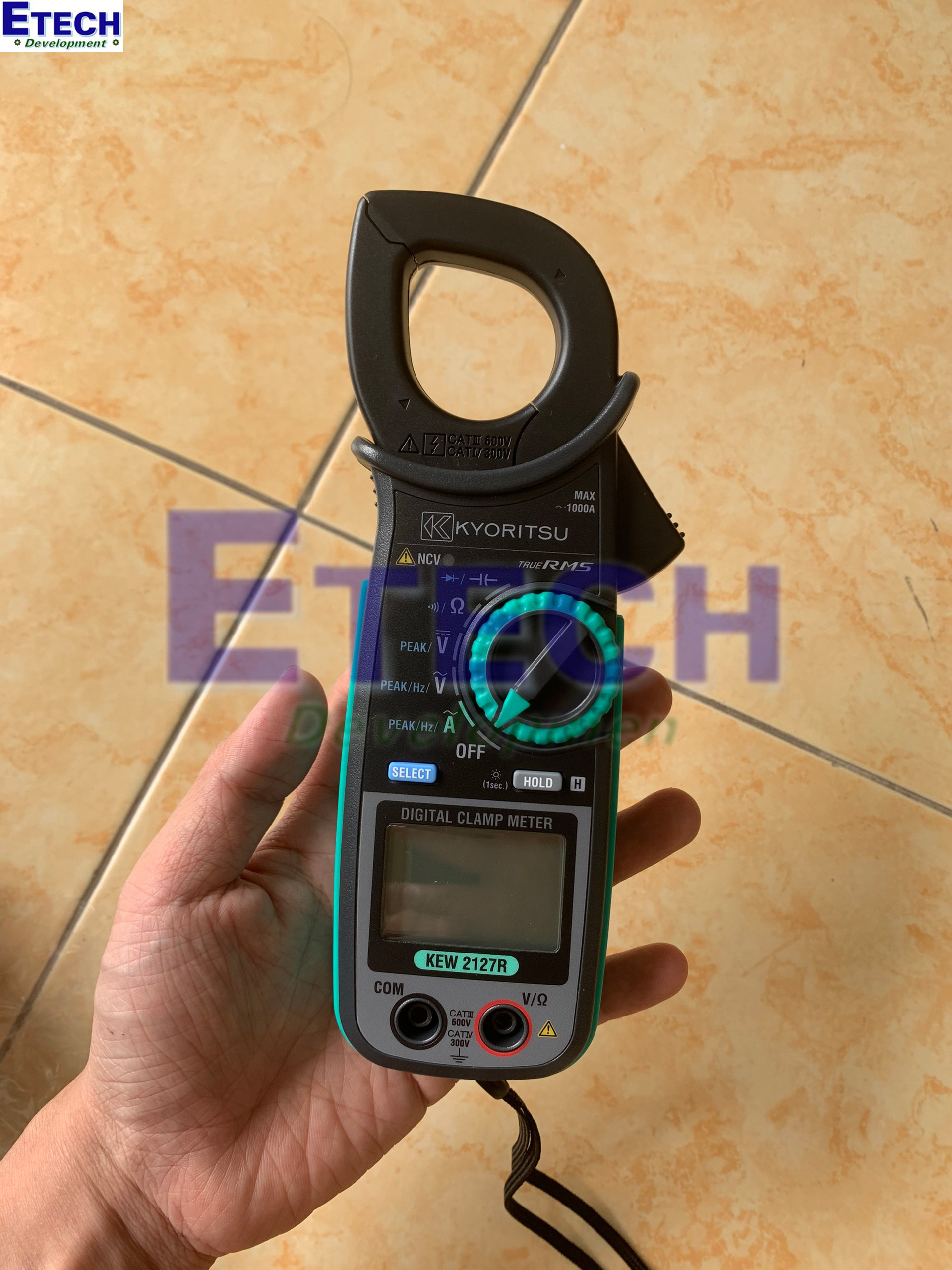

Ampe kìm Kyoritsu 2127R

Ampe kìm Kyoritsu 2127R được trang bị chức năng đo tụ bù, cho phép người dùng đo lường tụ bù một cách chính xác và hiệu quả. Khả năng này làm cho việc kiểm tra và đánh giá tụ bù trở nên dễ dàng hơn.

Thông tin chi tiết

  • Model: 2127R
  • Hãng sản xuất: Kyoritsu
  • Xuất xứ: Thái Lan
  • Bảo hành: 12 tháng

Đặc điểm:

  • AC A
  • 60.00/600.0/1000A (Auto-ranging)
  • ±1.5%rdg±4dgt [45 - 65Hz]
  • ±2.0%rdg±5dgt [40 - 1kHz]

AC V

  • 60.00/600.0V (Auto-ranging)
  • ±1.0%rdg±2dgt [45 - 65Hz] (600V)
  • ±1.5%rdg±4dgt [40 - 1kHz] (60/600V)

DC V

  • 60.00/600.0V (Auto-ranging)
  • ±1.0%rdg±3dgt (60V)
  • ±1.2%rdg±3dgt (600V)

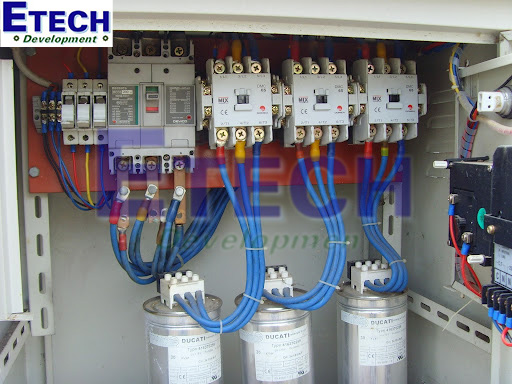

Cách xả tụ bù 3 pha

Việc xả tụ bù 3 pha là quy trình cần thiết để đảm bảo an toàn khi thực hiện bảo dưỡng hoặc thay thế tụ bù trong hệ thống điện. Dưới đây là các bước cơ bản để xả tụ bù 3 pha:

  1. Tắt nguồn điện: Trước khi bắt đầu quá trình xả tụ bù, đảm bảo nguồn điện đã được ngắt hoàn toàn để tránh nguy cơ va chạm hoặc giật điện.

  2. Kiểm tra an toàn: Đảm bảo không có dòng điện chạy qua các mạch điện trước khi tiến hành xả tụ bù. Sử dụng thiết bị kiểm tra dòng điện để đảm bảo an toàn.

  3. Xác định tụ bù cần xả: Xác định chính xác tụ bù mà bạn muốn xả để thực hiện bảo dưỡng hoặc thay thế.

  4. Mở các cầu dao hoặc công tắc liên quan: Mở các cầu dao hoặc công tắc điện liên quan đến tụ bù để ngắt kết nối với nguồn điện.

  5. Kết nối dây xả tụ: Sử dụng dây xả tụ kết nối với đầu cực của tụ bù để tạo một đường dẫn an toàn để xả tụ.

  6. Xả tụ bù: Sử dụng công cụ phù hợp để kết nối dây xả tụ với đất hoặc tạo một đường dẫn xả điện an toàn. Tiến hành xả tụ bù bằng cách làm kết nối này trong một khoảng thời gian đủ lâu để đảm bảo rằng tụ đã được xả hết dòng điện.

  7. Kiểm tra an toàn: Sau khi hoàn thành quá trình xả tụ bù, sử dụng thiết bị kiểm tra dòng điện để đảm bảo rằng không còn dòng điện chạy qua tụ bù.

  8. Thực hiện công việc bảo dưỡng hoặc thay thế: Khi xác định rằng tụ bù đã được xả an toàn, bạn có thể thực hiện các công việc bảo dưỡng hoặc thay thế cần thiết.

Kết luận

Trong quá trình tính toán dung lượng tụ bù việc áp dụng cách kiểm tra đo dung lượng tụ bù bằng ampe kìm trên chính là một sự lựa chọn hợp lý để tiết kiệm thời gian và đảm bảo tính chính xác của kết quả. Mọi chi tiết về cách sử dụng ampe kìm để đo tụ bù, các bạn có thể liên hệ trực tiếp với Etech Việt Nam để được các chuyên viên kỹ thuật điện tư vấn chi tiết.
