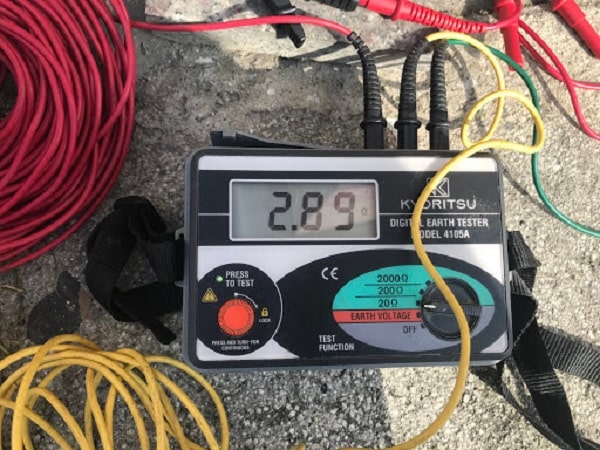

Cách sử dụng máy đo điện trở đất Kyoritsu 4105a

Nếu bạn đang tìm hiểu về máy đo điện trở đất của hãng Kyoritsu mà không biết cách sử dụng, đừng lo lắng vì bạn không cần phải đi đâu xa. Vì hôm nay, Etech sẽ hướng dẫn bạn cách sử dụng máy đo điện trở đất Kyoritsu 4105A để đo điện trở và kiểm tra hệ thống tiếp địa, hệ thống chống sét một cách hiệu quả. Trước tiên chúng ta cùng tìm hiểu thông tin sản phẩm ngay sau đây.

Thông tin máy đo điện trở đất KYORITSU 4105A (20/200/2000Ω)

Máy đo điện trở đất Kyoritsu 4105A là một sản phẩm của thương hiệu uy tín Kyoritsu có nguồn gốc từ Nhật Bản, một đất nước nổi tiếng với sự chính xác và đổi mới kỹ thuật. Thương hiệu này đã có mặt trên thị trường từ năm 1940 và luôn nổi tiếng với việc cung cấp các thiết bị và dụng cụ hỗ trợ cho việc đo lường và vận hành trong ngành cơ khí. Với chất lượng vượt trội, độ bền cao và giá cả hợp lý, Kyoritsu đã khẳng định được vị thế của mình trong lòng người tiêu dùng.

• Model: 4105A
• Hãng sản xuất: Kyoritsu
• Bảo hành: 12 tháng
• Xuất xứ: Thái Lan
• Hộp mềm

Giải đo

• Điện trở : 0~20Ω/0~200Ω/0~2000Ω
• Điện áp đất  [50,60Hz]: 0~200V AC

Độ chính xác

• Điện trở: ±2%rdg±0.1Ω (20Ωrange), ±2%rdg±3dgt (200Ω/2000Ωrange)
• Điện áp đất : : ±1%rdg±4dgt

Nguồn :     R6P (AA) (1.5V) × 6
Kích thước : 105(L) × 158(W) × 70(D)mm
Khối lượng : 550g approx.

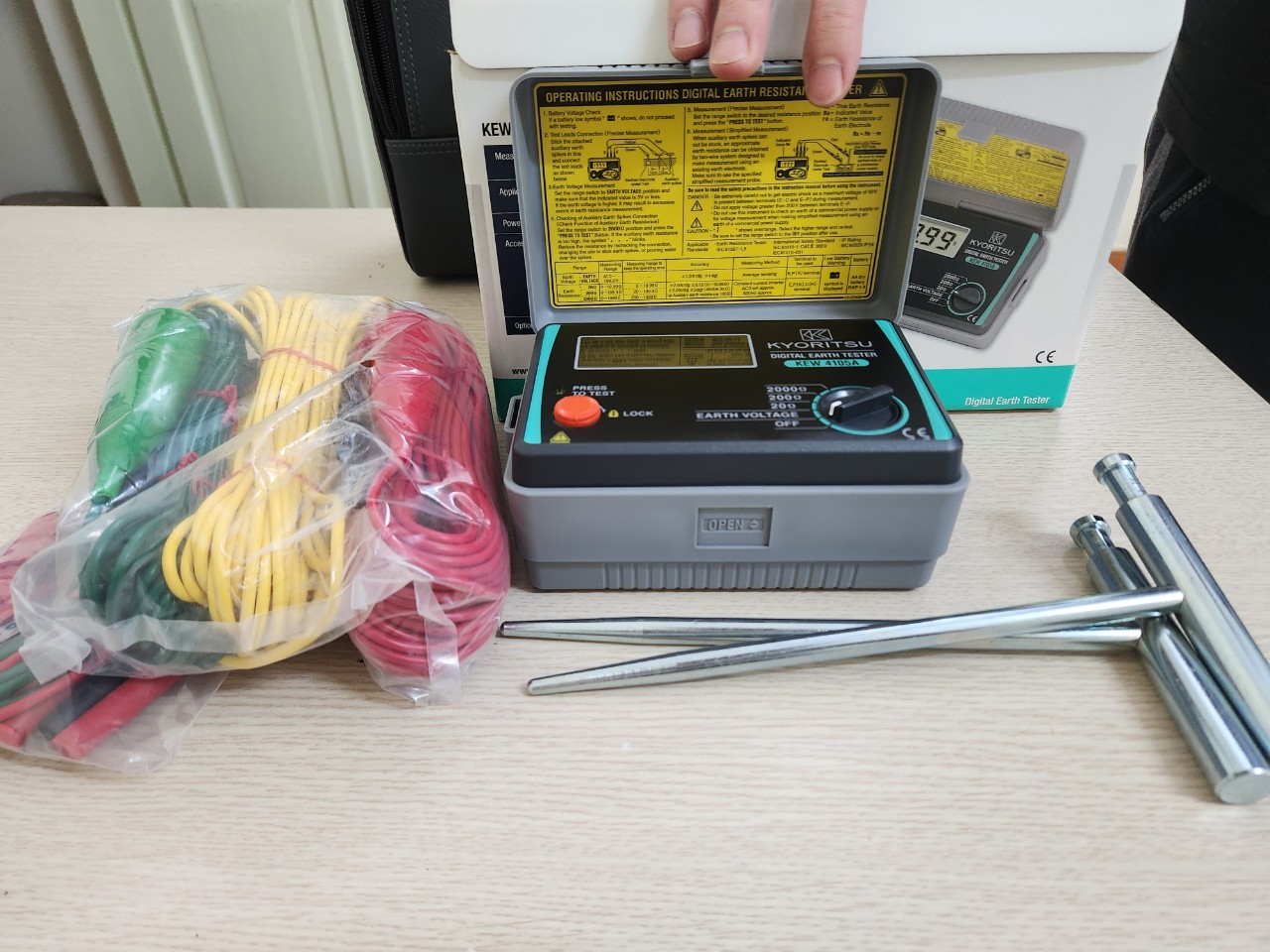

Phụ kiện:

• 7095A (Earth resistance test leads) × 1set
• (red-20m, yellow-10m, green-5m)
• 8032 (Auxiliary earth spikes) × 1set
• 7127A (Simplified measurement probe) × 1set
• R6P (AA) × 6
• Instruction Manual

Nguyên lý đo

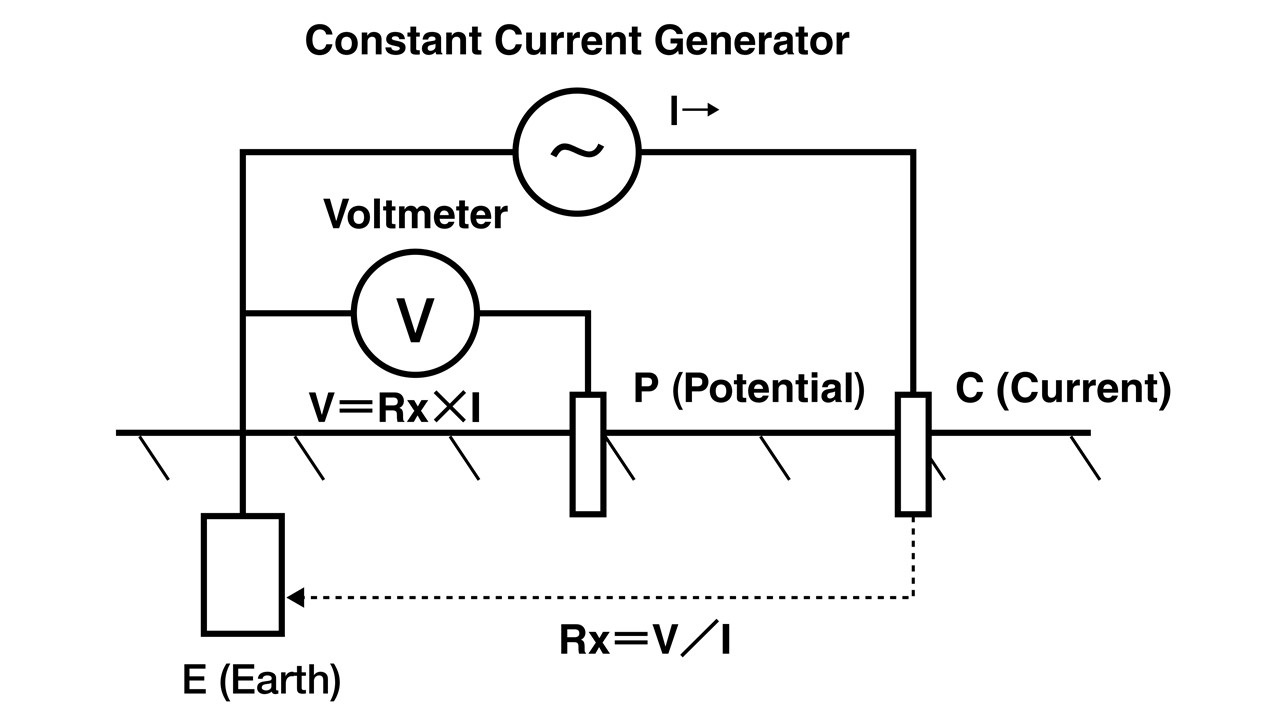

Thiết bị này thực hiện phép đo điện trở đất bằng phương pháp giảm giá trị, tức là phương pháp dùng dòng điện xoay chiều I không đổi giữa điện cực đất (E) và điện cực hiện tại (C), sau đó phân tích sự khác biệt về điện áp V giữa hai điện cực E và P để xác định giá trị điện trở đất Rx.

Cách sử dụng máy đo điện trở đất Kyoritsu 4105a

Để sử dụng máy đo điện trở đất Kyoritsu 4105A cho hệ thống tiếp địa, ta cần thực hiện qua 4 bước theo thứ tự sau:

• Bước 1 kiểm tra Pin: Trước tiên, hãy kiểm tra trạng thái pin bằng cách xem thông báo trên màn hình. Nếu xuất hiện dấu -+ thì Pin đang gần hết. Trong trường hợp này, phép đo có thể không chính xác. Hãy sạc lại pin hoặc thay mới để đảm bảo hoạt động.
• Bước 2 kết nối đầu đo: Cắm các đầu đo vào máy đo điện trở và chú ý đảm bảo kết nối chính xác.
• Bước 3 đo điện áp đất: Chuyển chế độ đồng hồ đo sang Earth Voltage. Nếu giá trị hiển thị dưới 10 V, thì điều này bảo đảm kết quả đo sẽ chính xác hơn.
• Bước 4 đo điện trở đất: Chuyển chế độ đo trở kháng của máy đo sang 2000 Ohm. Bấm và xoay phím PRESS TO TEST để kiểm tra đồng hồ đo. Nếu đèn nhấp nháy liên tục, hãy kiểm tra kết nối của que đo và cọc đất để đảm bảo tiếp xúc tốt nhất.
• Có thể cần đổ nước vào cọc đất để tăng độ dẫn điện. Tiếp theo, chuyển chế độ đo về thang 20 Ohm và tiến hành bấm và xoay phím PRESS TO TEST để kiểm tra và ghi lại giá trị điện trở đất của hệ thống tiếp địa từ màn hình hiển thị.

Lưu ý rằng việc sử dụng máy đo điện trở đất Kyoritsu 4105A cần được thực hiện theo hướng dẫn chi tiết từ nhà sản xuất và tuân thủ các biện pháp an toàn điện. Nếu bạn không chắc chắn khi sử dụng, hãy tham khảo tài liệu hướng dẫn cách sử dụng đồng hồ đo điện trở đất Kyoritsu hoặc liên hệ Etech Việt Nam để được hỗ trợ 1 cách tốt nhất.
