Hướng dẫn cách đo điện trở 1 chiều trên máy biến áp

Máy biến áp đo điện 1 chiều là một thiết bị quan trọng trong lĩnh vực điện tử và điện lực dùng để chuyển đổi điện áp và dòng điện từ mức đầu vào sang mức đầu ra ở mức độ khác nhau. Dòng điện 1 chiều thường được sử dụng trong nhiều ứng dụng, từ hệ thống điện tử nhỏ đến các hệ thống điện lớn. Trong bài viết này, chúng ta sẽ tập trung vào hướng dẫn cách đo điện trở 1 chiều máy biến áp ngay sau đây.

Để đo dòng điện 1 chiều trên máy biến áp bạn cần những thiết bị dụng cụ sau

1. Bạn cần chuẩn bị máy biến áp
2. Luôn có sẵn dây dẫn điện

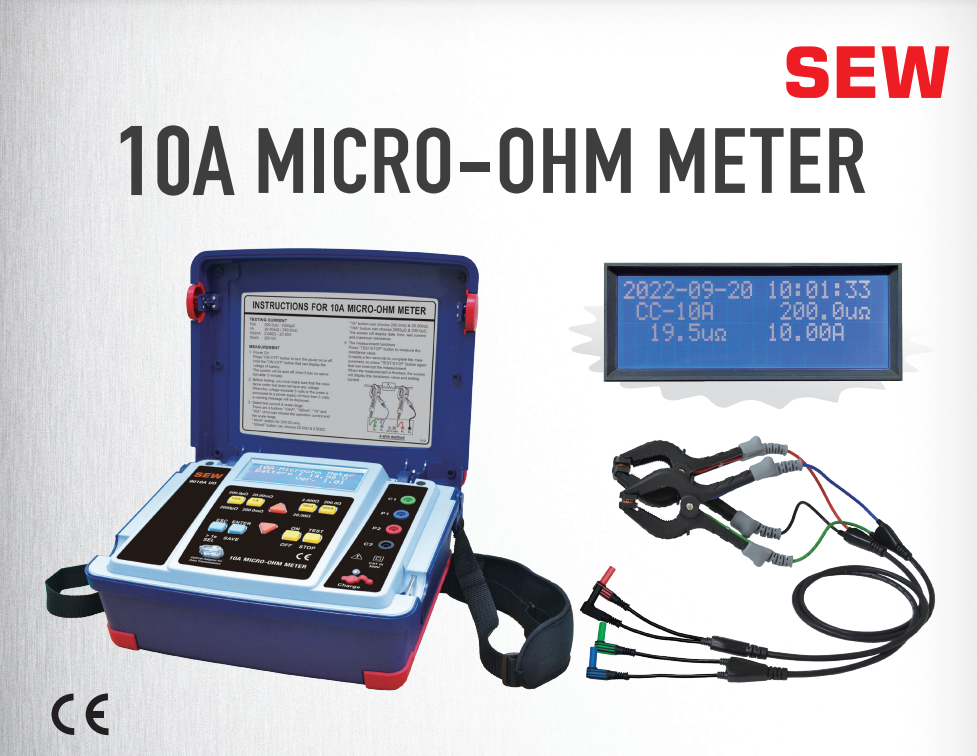

3. Dụng cụ đo: bạn sẽ cần chọn máy đo điện trở phù hợp như cầu đo điện 1 chiều
4. Có thể sẽ cần tuốc nơ vít điện

Tiêu chuẩn đo điện trở cách điện máy biến áp

Sau khi chuẩn bị sẵn thiết bị và vật liệu, chúng ta cần biết rõ một số tiêu chuẩn phổ biến trong việc đo điện trở cách điện của máy biến áp:

Tiêu chuẩn đo điện trở cách điện của máy biến áp thường được quy định bởi các cơ quan tiêu chuẩn và tổ chức chuyên ngành để đảm bảo tính chính xác và đáng tin cậy của quá trình đo. Các tiêu chuẩn này thường xác định cách thức và điều kiện để thực hiện đo điện trở cách điện một cách đồng nhất và chuẩn xác.

1. IEC 60076

Tiêu chuẩn này do Tổ chức Kỹ thuật Quốc tế (IEC) ban hành và áp dụng cho máy biến áp.

IEC 60076 cung cấp các hướng dẫn chi tiết về đo điện trở cách điện, bao gồm cả phương pháp đo và điều kiện thí nghiệm.

2. IEEE C57.12.90

Tiêu chuẩn này được phát triển bởi Viện Kỹ sư Điện và Điện tử (IEEE) và thường được sử dụng trong ngành công nghiệp điện.

IEEE C57.12.90 cung cấp các yêu cầu cụ thể về đo điện trở cách điện của máy biến áp, đảm bảo tính nhất quán và độ tin cậy của kết quả đo.

3. ASTM D257

Tiêu chuẩn này do Hiệp hội Tiêu chuẩn và Vật liệu (ASTM) đặc biệt áp dụng cho việc đo điện trở cách điện trong các ứng dụng cách điện.

ASTM D257 cung cấp các phương pháp thử nghiệm chuẩn để đo điện trở cách điện của các vật liệu cách điện, bao gồm cả máy biến áp.

Công thức tính điện trở 1 chiều

Công thức tính điện trở của dây dẫn có thể được tổng hợp như sau: Điện trở (R) của dây dẫn được xác định bởi công thức R = ρ * (L/S), trong đó:

• R là điện trở.
• ρ là hằng số điện trở của chất liệu dây.
• L là chiều dài của dây.
• S là diện tích mặt cắt ngang của dây.

Tuy nhiên, để tính toán điện trở của dây dẫn một cách chính xác, cần phải biết chính xác các thông số liên quan đến dây và chất liệu của nó.

Hướng dẫn cách đo điện trở 1 chiều trên máy biến áp

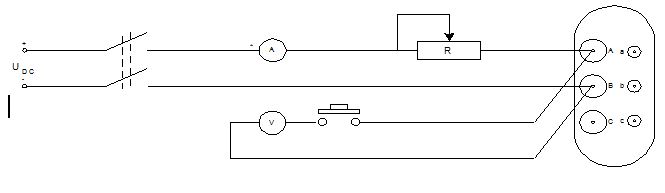

Sơ đồ đo điện trở một chiều bằng phương pháp Vôn – Ampe:

Bước 1: Chuẩn bị máy biến áp

Trước khi bắt đầu đo, hãy đảm bảo rằng cầu đo điện 1 chiều đã được chuẩn bị đầy đủ và hoạt động tốt. Kiểm tra pin hoặc nguồn điện của máy để thực hiện đo lường.

Bước 2: Kết nối cầu đo điện 1 chiều

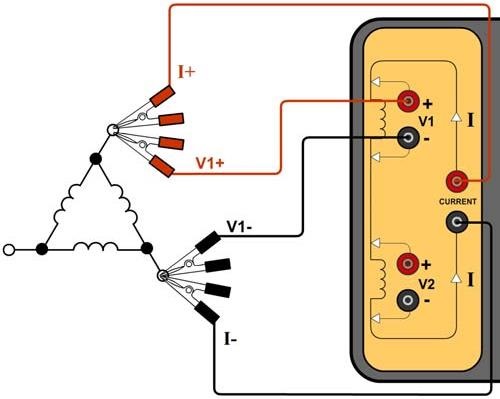

Tiếp theo, hãy kết nối đầu đo điện trở của thiết bị đo với các điểm cần đo trên máy biến áp, các kết nối cần được thực hiện chặt chẽ và đúng vị trí.

Bước 3: Thiết lập cầu đo điện 1 chiều

Trên máy đo điện trở, hãy thiết lập chế độ đo điện trở 1 chiều và chọn dải đo phù hợp với giá trị dự kiến của điện trở trên máy biến áp. Điều này giúp cho kết quả đo chính xác hơn.

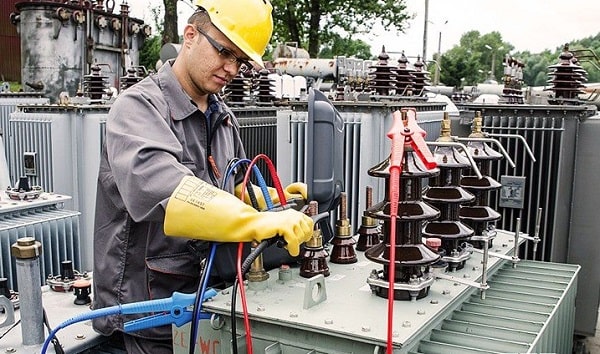

Bước 4: Thực hiện cách đo điện trở 1 chiều trên máy biến áp

Cách thực hiện các thao tác trên mạch điện như sau:

1. Bật chuyển mạch trên thiết bị đo điện trở một chiều để chọn thang đo dòng điện và điện trở vào vị trí phù hợp.

2. Bật chuyển mạch cấp nguồn trên thiết bị đo vào vị trí ON và theo dõi cho đến khi điện trở ổn định, sau đó ghi nhận giá trị đo.

3. Khi đo điện trở một chiều cuộn dây bằng phương pháp Vôn – Ampe, cần sử dụng điện trở điều chỉnh trong mạch đo để giảm thời gian ổn định dòng điện (thời gian quá độ của mạch R-L). Thực hiện theo trình tự sau:

   • Đóng nguồn một chiều và sử dụng biến trở điều chỉnh để điều chỉnh dòng điện đo cho phù hợp.
   • Chờ đến khi dòng điện đo ổn định, sau đó nhấn nút đo áp và đọc trị số dòng điện và điện áp cùng một lúc.
   • Nhả nút đo áp trước khi ngắt nguồn một chiều hoặc thay đổi nấc phân áp của bộ điều áp dưới tải.

Lưu ý:

• Sau khi đo xong, tắt nguồn thí nghiệm và tách các đầu nối của que đo ra khỏi đối tượng thí nghiệm. Sử dụng sào tiếp địa để nối đất các đầu cực đối tượng cần thí nghiệm để xả điện tích dư.
• Thực hiện đấu nối sơ đồ đo thích hợp cho phép đo kế tiếp và thực hiện các bước tương tự để đo và ghi lại số liệu.
• Sau khi hoàn thành các phép đo trên một đối tượng thiết bị, vệ sinh và dọn dẹp thiết bị đo, và trạng thái của sơ đồ đo được trả về như ban đầu.

Bước 5: Kiểm tra và phân tích kết quả

Sau khi hoàn thành việc đo điện trở, hãy kiểm tra kết quả và phân tích chi tiết từng bước để máy biến áp hoạt động đúng và không có vấn đề gì về điện trở.

Đánh giá kết quả và ứng dụng

Kết quả đo điện trở 1 chiều trên máy biến áp cung cấp thông tin quan trọng về trạng thái hoạt động của máy biến áp, có thể được sử dụng để kiểm tra và bảo trì hệ thống điện một cách hiệu quả. Bằng cách thực hiện đúng quy trình đo kết hợp phân tích kết quả, bạn có thể hiểu rõ máy biến áp đang hoạt động tốt cũng như việc sử dụng cầu đo điện 1 chiều được hiệu quả hơn.

Kết luận

Trên đây là cách đo điện trở 1 chiều trên máy biến áp. Việc thực hiện đúng và chính xác các bước đo sẽ giúp bạn có được kết quả chính xác và tin cậy. Hãy luôn tuân thủ các quy tắc an toàn và hướng dẫn của nhà sản xuất khi làm việc với máy đo điện trở và máy biến áp.
