Hướng dẫn đo thông mạch bằng đồng hồ vạn năng

Đo thông mạch là một trong những chức năng cơ bản và quan trọng của đồng hồ vạn năng, giúp kỹ thuật viên xác định tính liên tục của mạch điện, kiểm tra xem có dòng điện chạy qua hay không. Trong bài viết này, Etech sẽ hướng dẫn đo thông mạch bằng đồng hồ vạn năng, đảm bảo bạn có thể thực hiện chính xác và hiệu quả nhất.

Hướng dẫn đo thông mạch bằng đồng hồ vạn năng

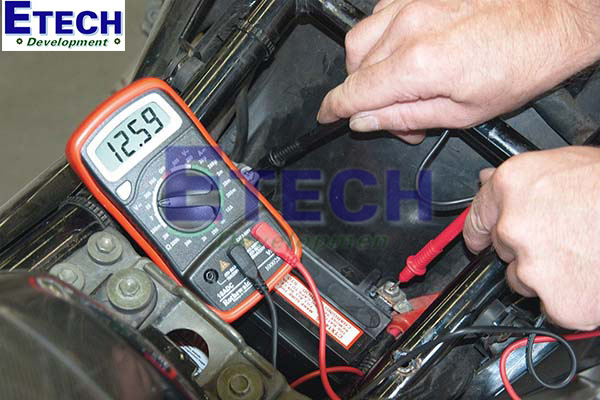

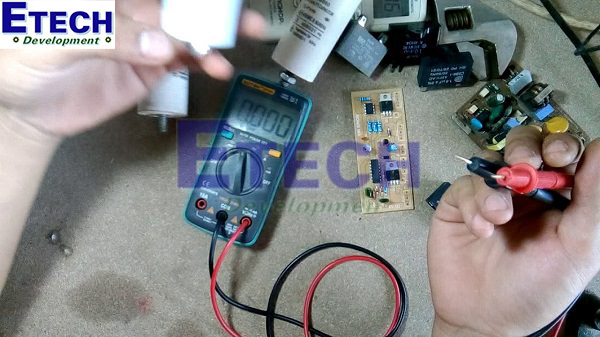

Hiện nay trên thị trường có nhiều loại đồng hồ vạn năng khác nhau hỗ trợ chức năng đo thông mạch. Dưới đây là các bước cách đo thông mạch bằng VOM người dùng có thể áp dụng:

• Bước 1: Người thực hiện xoay núm vặn của thang đo đồng hồ vạn năng sang chế độ đo thông mạch, ký hiệu đo thông mạch ( ))))). Thang đo thông mạch thường nằm trong khu vực thang đo điện trở, ký hiệu (Ω) hoặc chung với chức năng đo điốt. Lúc này, màn hình của đồng hồ vạn năng sẽ hiển thị thông báo OL.

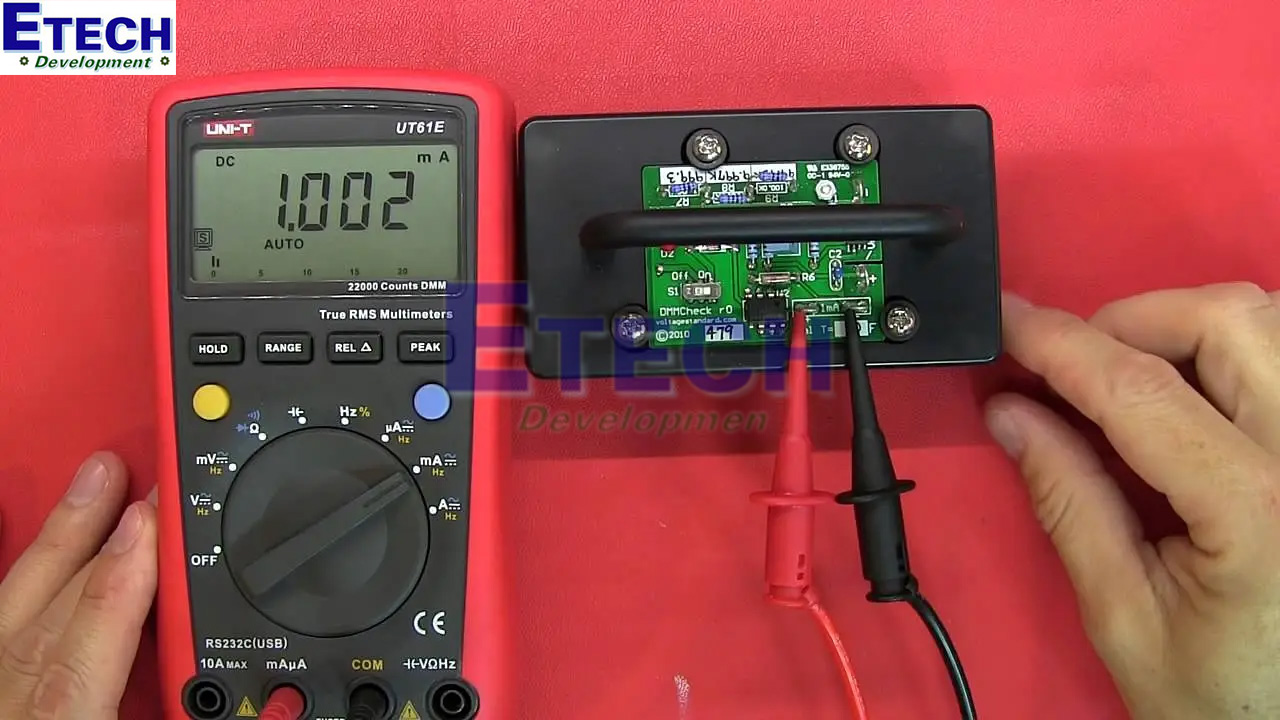

• Bước 2: Người đo cắm dây đo màu đen của đồng hồ vạn năng vào giắc COM. Tiếp tục cắm dây đo màu đỏ vào giắc VΩ.

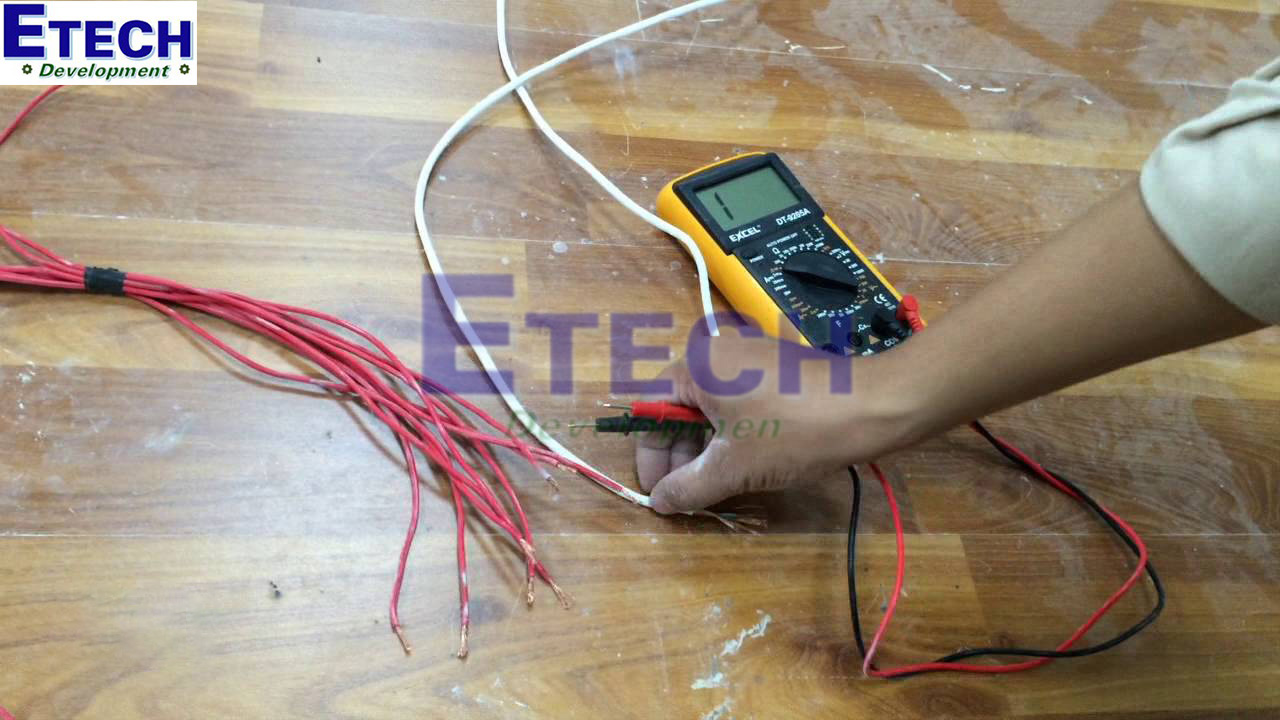

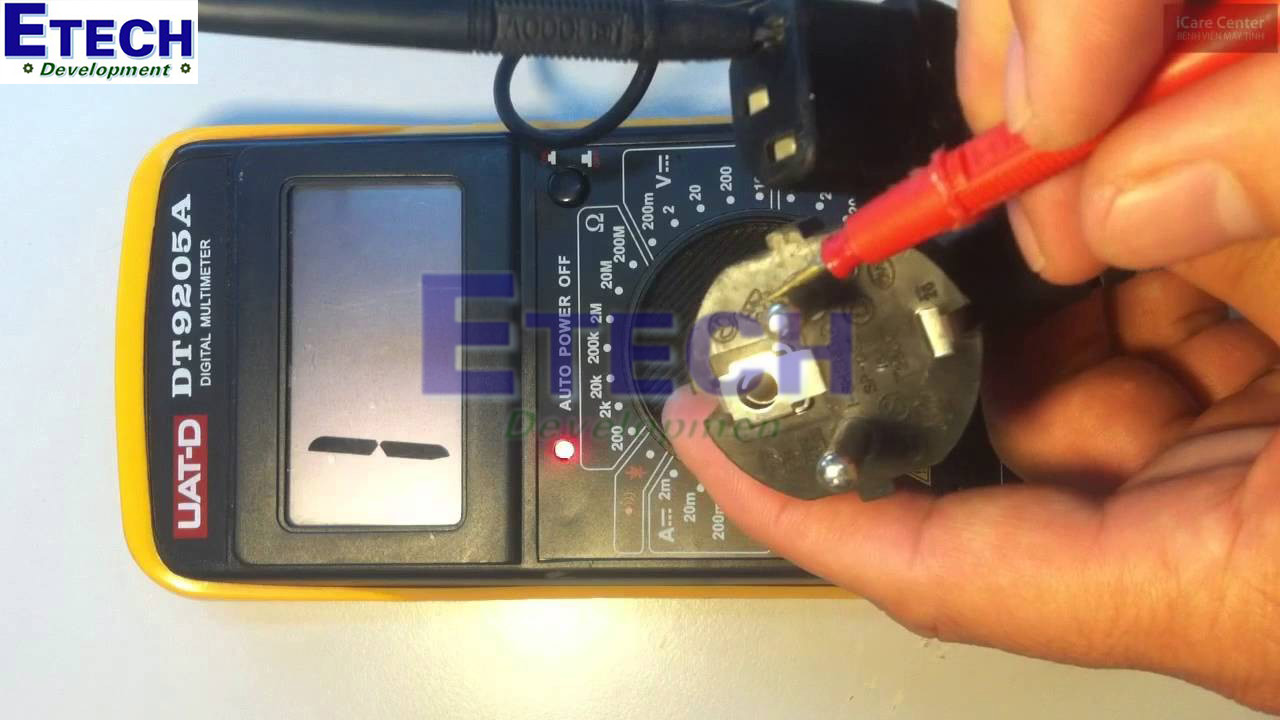

• Bước 3: Người đo đặt hai đầu đo vào hai đầu của dây cần đo. Khi đó, quá trình đo thông mạch bằng đồng hồ vạn năng bắt đầu. Nếu mạch không bị đứt, đồng hồ sẽ kêu tiếng "bíp", nếu mạch bị đứt đồng hồ đo điện sẽ không kêu.
• Bước 4: Kết thúc quá trình đo. Tiến hành rút dây đo màu đỏ trước và dây màu đen sau. Sau đó tắt đồng hồ vạn năng để duy trì tuổi thọ cho pin.

Xem thêm:  Hướng dẫn cách sử dụng đồng hồ vạn năng

Các lưu ý khi đo thông mạch

Chọn giắc cắm khi đo thông mạch

Đảm bảo cắm que đo đen vào giắc COM và que đo đỏ vào giắc VΩ trên đồng hồ vạn năng.

Không cấp nguồn cho mạch điện

• Không được tiến hành kiểm tra thông mạch khi mạch điện đang được cấp nguồn.
• Đồng hồ vạn năng sử dụng chức năng đo điện trở, tự cấp điện áp để kiểm tra khả năng dẫn điện. Do đó, nếu mạch điện, dây cáp còn nguồn điện, kết quả sẽ không chính xác.

Đảm bảo đồng hồ vạn năng hoạt động bình thường

Trước khi đo, hãy kiểm tra xem đồng hồ vạn năng có hoạt động bình thường hay không bằng cách chuyển sang chế độ đo thông mạch và chập hai đầu que đo vào nhau. Nếu đồng hồ phát ra tiếng "bíp", điều đó có nghĩa là thiết bị hoạt động tốt.

Lựa chọn phép đo đơn giản

Kiểm tra thông mạch là phép đo không định hướng, bạn có thể đảo chiều que đo đen và đỏ mà không ảnh hưởng đến kết quả đo.

Các loại đồng hồ vạn năng dùng để đo thông mạch tốt nhất

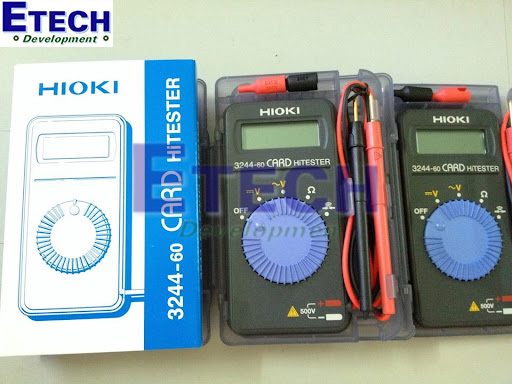

Đồng hồ vạn năng bỏ túi HIOKI 3244-60

Đồng hồ vạn năng bỏ túi HIOKI 3244-60 có thiết kế mỏng nhẹ, chỉ nặng khoảng 60g, thiết bị dễ dàng mang theo và sử dụng mọi lúc mọi nơi. HIOKI 3244-60 nổi bật với đầu đo mạ vàng, tăng cường độ nhạy và độ chính xác khi đo. Đặc biệt, thiết bị có khả năng phát hiện sớm các vấn đề trong mạch điện, đảm bảo tính liên tục và an toàn cho các công việc kiểm tra và bảo trì điện.

Thông số kỹ thuật

• Hãng sản xuất:    HIOKI
• Model:    3244-60
• Xuất xứ:    Nhật Bản
• Bảo hành:     12 Tháng
• Hiện thị    LCD
• Thời gian lấy mẫu :    2.5times/s
• Đo điện áp DCV :    420mV ~ 500V / ±0.7 %
• Đo điện áp ACV:      4.2V ~ 500V / ±2.3 %
• Đo điện trở Ω :    420Ω ~ 42MΩ / ±2.0 %
• Kiểm tra thông mạch    50 Ω ±40 Ω
• Tự động    tắt nguồn
• Nhiệt độ vận hành :    0 ~ 40oC
• Nguồn :    Pin CR2032 x1
• Kích thước :    55mm x 109mm x 9.5mm
• Khối lượng :    60g
• Phụ kiện :    HDSD, Hộp đựng, Pinx1

Đồng hồ vạn năng kỹ thuật số SMARTSENSOR ST890D

Đồng hồ vạn năng kỹ thuật số SMARTSENSOR ST890D là công cụ lý tưởng để đo thông mạch. Thiết bị cung cấp kết quả nhanh chóng và chính xác, với chức năng phát tín hiệu âm thanh "bíp" khi mạch điện liên tục. Với thiết kế bền bỉ và dễ sử dụng, ST890D phù hợp cho cả kỹ thuật viên và người dùng cá nhân trong việc kiểm tra và bảo trì hệ thống điện.

Thông số kỹ thuật

• Model:    ST890D
• Hãng sản xuất:    Smartsensor
• Xuất xứ:    Trung Quốc
• Bảo hành:    12 tháng
• Điện áp DC:    200mV/2V/20V/200V/1000V
• Điện áp AC:    2V/20V/200V/750V ±(0.5％+5)
• Điện trở:    200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ±(0.8％+3)
• Đi-ốt:    20nF/200nF/2uF/20uF/200uF/2mF/20mF ±(2.0％+30)
• Dòng điện AC:    20mA/200mA/10A±(1.5%+10)
• Dòng điện DC:    20uA/2mA/20mA/200mA/10A±(1.5％+10)
• Đo còi/đi-ốt:    có
• Kiểm tra NVC:    có
• Đèn nèn:    có
• Tắt nguồn bằng tay/tự động:    có
• Chức năng lưu trữ:    có
