Máy hiệu chuẩn nhiệt độ Fluke calibration 9144-E-P-256 Temperature Calibrator

Máy hiệu chuẩn nhiệt độ Fluke calibration 9144-E-P-256 Temperature Calibrator

Liên hệ

Tình trạng: Còn hàng

Hãng sản xuất: FLUKE
Model: 9144-E-P-256

Thông Số Kỹ Thuật

Fluke Calibration 9144-E-P-256 Temperature Calibrator là thiết bị hiệu chuẩn nhiệt độ chuyên dụng, được thiết kế cho các ứng dụng cần độ chính xác cao trong công nghiệp và phòng lab. Với dải nhiệt rộng, kích thước nhỏ gọn và khả năng hiệu chuẩn ổn định, đây là giải pháp lý tưởng cho kỹ thuật viên khi cần kiểm tra cảm biến nhiệt tại hiện trường hoặc trong môi trường kiểm định chuyên sâu. Hãy cùng Etech Việt Nam tìm hiểu chi tiết về thiết bị Fluke Calibration 9144-E-P-256 ngay dưới đây.

Thông số kỹ thuật Fluke calibration 9144-E-P-256 Temperature Calibrator

Model

9144-E-P-256

Thương hiệu

Fluke

Xuất xứ

Mỹ

Dải nhiệt độ tại 23 °C

9142	–25 °C đến 150 °C (–13 °F đến 302 °F)
9143	33 °C đến 350 °C (91 °F đến 662 °F)
9144	50 °C đến 660 °C (122 °F đến 1220 °F)

Độ chính xác hiển thị

9142	± 0,2 °C toàn dải đo
9143	± 0,2 °C toàn dải đo
9144	± 0,35 °C tại 50 °C
	± 0,35 °C tại 420 °C
	± 0,5 °C tại 660 °C

Độ ổn định

9142	± 0,01 °C toàn dải đo
9143	± 0,02 °C tại 33 °C
	± 0,02 °C tại 200 °C
	± 0,03 °C tại 350 °C
9144	± 0,03 °C tại 50 °C
	± 0,04 °C tại 420 °C
	± 0,05 °C tại 660 °C

Đồng nhất theo trục tại 40 mm (1,6 in)

9142	± 0,05 °C toàn dải đo
9143	± 0,04 °C tại 33 °C
	± 0,1 °C tại 200 °C
	± 0,2 °C tại 350 °C
9144	± 0,05 °C tại 50 °C
	± 0,35 °C tại 420 °C
	± 0,5 °C tại 660 °C

Đồng nhất theo hướng tâm

9142	± 0,01 °C toàn dải đo
9143	± 0,01 °C tại 33 °C
	± 0,015 °C tại 200 °C
	± 0,02 °C tại 350 °C
9144	± 0,02 °C tại 50 °C
	± 0,05 °C tại 420 °C
	± 0,10 °C tại 660 °C

Hiệu ứng tải (với đầu dò tham chiếu 6,35 mm và ba đầu dò 6,35 mm)

9142	± 0,006 °C toàn dải đo
9143	± 0,015 °C toàn dải đo
9144	± 0,015 °C tại 50 °C
	± 0,025 °C tại 420 °C
	± 0,035 °C tại 660 °C

Độ trễ

9142	0,025
9143	0,03
9144	0,1

Điều kiện vận hành

0 °C đến 50 °C, 0 % đến 90 % RH (không ngưng tụ)

Điều kiện môi trường (dành cho tất cả các thông số kỹ thuật ngoại trừ dải nhiệt độ)

13 °C đến 33 °C

Độ sâu nhúng (bể)

150 mm (5,9 in)

Đệm OD

9142	30 mm (1,18 in)
9143	25,3 mm (1,00 in)
9144	24,4 mm (0,96 in)

Thời gian đốt nóng

9142	16 phút: 23 °C đến 140 °C
	23 phút: 23 °C đến 150 °C
	25 phút: -25 °C đến 150 °C
9143	5 phút: 33 °C đến 350 °C
9144	15 phút: 50 °C đến 660 °C

Thời gian làm lạnh

9142	15 phút: 23 °C xuống -25 °C
	25 phút: 150 °C xuống -23 °C
9143	32 phút: 350 °C xuống 33 °C
	14 phút: 350 °C xuống 100 °C
9144	35 phút: 660 °C xuống 50 °C
	25 phút: 660 °C xuống 100 °C

Độ phân giải

0,01 °

Màn hình

LCD, người dùng có thể chọn °C hoặc °F

Kích thước (Cao x Rộng x Dày)

290 mm x 185 mm x 295 mm (11,4 x 7,3 x 11,6 in)

Khối lượng

9142	8,16 kg (18 lb)
9143	7,3 kg (16 lb)
9144	7,7 kg (17 lb)

Yêu cầu nguồn

9142	100 V đến 115 V (± 10 %) 50/60 Hz, 635 W 230 V (± 10 %) 50/60 Hz, 575 W
9143 9144	100 V đến 115 V (± 10 %), 50/60 Hz, 1400 W 230 V (± 10 %), 50/60 Hz, 1800 W

Giao diện máy tính

Cổng giao tiếp RS-232 và 9930- nó có kèm phần mềm điều khiển

Giới thiệu

Fluke Calibration 9144-E-P-256 là một thiết bị hiệu chuẩn nhiệt độ dạng khô (dry-well) thuộc dòng Field Metrology Wells, được sản xuất bởi Fluke Calibration – thương hiệu hàng đầu trong lĩnh vực metrology. Với phạm vi nhiệt độ từ 50°C đến 660°C, thiết bị này hỗ trợ hiệu chuẩn các cảm biến nhiệt độ như PRT, RTD, cặp nhiệt điện và bộ truyền tín hiệu 4-20 mA. Phiên bản “E-P” đi kèm với tấm chèn (insert) “E” (metric misc. holes) và tích hợp bộ điện tử xử lý (process electronics), giúp tối ưu hóa quy trình hiệu chuẩn.

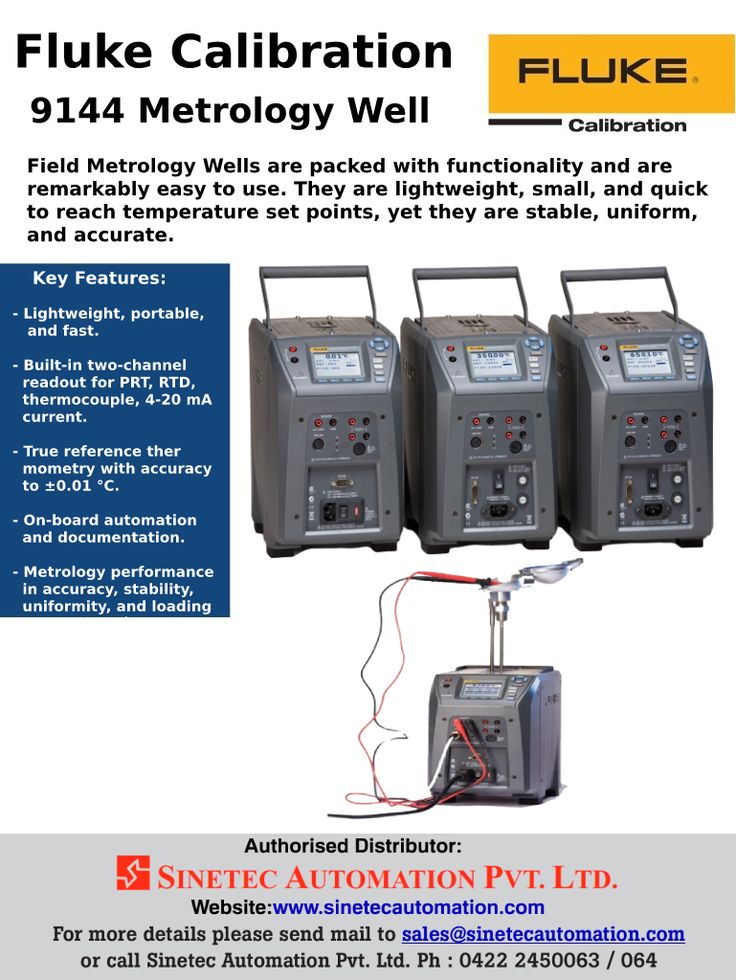

Tính năng chính

Thiết kế gọn nhẹ, dễ dàng mang theo đến hiện trường hoặc sử dụng trong phòng lab
Tốc độ làm nóng/làm lạnh nhanh: đạt –25 °C trong 15 phút và tăng lên 660 °C trong 15 phút
Tích hợp hai kênh đo linh hoạt, hỗ trợ đọc PRT, RTD, thermocouple và tín hiệu dòng 4–20 mA
Nhiệt biểu học tham chiếu chính xác cao, sai số chỉ ±0,01 °C – phù hợp cho hiệu chuẩn chuyên sâu
Hỗ trợ kỹ thuật tự động và lưu trữ dữ liệu, giúp tối ưu hóa quy trình hiệu chuẩn và lập tài liệu kết quả
Hiệu suất đo lường toàn diện: chính xác, ổn định, đồng nhất nhiệt độ và khả năng chịu tải vượt trội

Tính năng toàn diện, xử lý linh hoạt cho mọi ứng dụng hiệu chuẩn nhiệt độ

Fluke Calibration 9144-E-P-256 thuộc dòng Field Metrology Wells – giải pháp hiệu chuẩn nhiệt độ lý tưởng cho các môi trường công nghiệp, phòng lab và hiện trường đòi hỏi độ chính xác cao. Với thiết kế nhỏ gọn nhưng đầy sức mạnh, thiết bị hỗ trợ hiệu chuẩn nhanh chóng các cảm biến RTD, PRT, thermocouple và bộ chuyển đổi tín hiệu 4–20 mA.

Ba model trong dòng 914X hỗ trợ dải nhiệt rộng từ –25 °C đến 660 °C, đáp ứng hiệu quả mọi nhu cầu hiệu chuẩn từ nhiệt độ thấp đến cao. Đặc biệt, phiên bản “X-P” có xử lý được tích hợp nhiệt biểu hai kênh, đo chính xác các cảm biến chuẩn ITS-90 và dòng 4–20 mA, đồng thời cấp nguồn 24 V để hiệu chuẩn vòng lặp một cách toàn diện.

Hiệu chuẩn vòng lặp dễ dàng, chính xác tại hiện trường

Thay vì mang theo nhiều thiết bị cồng kềnh, kỹ thuật viên chỉ cần duy nhất một thiết bị 914X-X-P để đo nhiệt độ khối, so sánh với cảm biến tham chiếu và ghi nhận dòng điện từ bộ chuyển đổi. Điều này giúp hiệu chuẩn toàn bộ vòng lặp — từ cảm biến đến thiết bị xử lý tín hiệu — một cách chính xác và nhanh chóng. Thiết bị hỗ trợ các phương pháp kiểm tra công tắc nhiệt độ tự động hoặc tùy chỉnh, giúp quá trình hiệu chuẩn trở nên đơn giản, chính xác và thú vị hơn bao giờ hết.

Độ chính xác đo lường vượt trội, được chứng nhận quốc tế

Không giống như các dry-well thông thường, Fluke 9144-E-P-256 đáp ứng toàn bộ 6 tiêu chí đánh giá hiệu suất đo lường nghiêm ngặt của EA: độ chính xác, độ ổn định, độ đồng nhất theo trục và hướng tâm, khả năng chịu tải và độ trễ nhiệt. Mỗi thiết bị đều được hiệu chuẩn bằng cảm biến PRT chất lượng cao, kèm giấy chứng nhận ISO/IEC 17025 – đảm bảo độ tin cậy của từng phép đo.

Độ ổn định của thiết bị đạt tới ±0.05 °C tại 660 °C, độ chính xác hiển thị trong khoảng từ ±0.2 °C đến ±0.5 °C tùy dải nhiệt, cùng khả năng điều khiển vùng kép giúp đồng nhất nhiệt độ theo cả chiều sâu và hướng ngang.

Lưu trữ, truy xuất và xuất dữ liệu hiệu chuẩn dễ dàng

Phiên bản xử lý của thiết bị hỗ trợ ghi lại tới 20 quy trình hiệu chuẩn trong bộ nhớ tích hợp, với các thông tin như nhiệt độ khối, nhiệt độ tham chiếu, sai số, ngày giờ và ID thiết bị. Dữ liệu có thể xem trực tiếp trên màn hình hoặc xuất ra phần mềm Interface-it 9930 đi kèm để lập báo cáo chuyên nghiệp.

Giao diện đơn giản, dễ vận hành

Fluke 9144-E-P-256 được thiết kế trực quan với màn hình LCD lớn, nút điều hướng menu dễ sử dụng và đèn báo độ ổn định nhiệt độ. Các quy trình hiệu chuẩn có thể được lập trình sẵn và gọi lại nhanh chóng, giúp tiết kiệm thời gian và giảm thiểu sai sót. Từ giao diện thân thiện đến chất lượng cấu tạo cao cấp, tất cả đều được thiết kế bởi đội ngũ chuyên gia hàng đầu trong ngành nhiệt – những người xác định cả định nghĩa của đơn vị Kelvin!

Hướng dẫn sử dụng

Dưới đây là các bước chi tiết để sử dụng Fluke 9144-E-P-256 hiệu chuẩn cảm biến nhiệt độ hoặc bộ truyền tín hiệu:

Bước 1: Cài đặt thiết bị

Đặt Fluke 9144-E-P-256 trên bề mặt phẳng, ổn định.
Lắp tấm chèn “E” vào giếng nhiệt (well), đảm bảo khớp với các lỗ phù hợp.
Kết nối thiết bị với nguồn điện 220V/50-60Hz.
Bật nguồn và kiểm tra màn hình LCD hiển thị thông số ban đầu.

Bước 2: Thiết lập tham số hiệu chuẩn

Sử dụng các nút điều hướng trên bảng điều khiển để chọn ngôn ngữ (hỗ trợ 8 ngôn ngữ, bao gồm tiếng Anh, Nhật, Trung, Đức, Tây Ban Nha, Pháp, Nga, Ý).
Chọn kênh đo: Kênh 1 cho PRT tham chiếu ITS-90, kênh 2 cho RTD 2/3/4 dây, cặp nhiệt điện hoặc bộ truyền tín hiệu 4-20 mA.
Nhập điểm nhiệt độ mục tiêu (set-point) trong phạm vi 50°C đến 660°C.

Bước 3: Thực hiện hiệu chuẩn

Hiệu chuẩn cảm biến:

Chèn cảm biến tham chiếu và cảm biến cần kiểm tra (UUT) vào các lỗ trên tấm chèn “E”.
Chờ thiết bị đạt nhiệt độ ổn định (được báo bởi chỉ báo ổn định âm thanh và hình ảnh).
So sánh giá trị đo được trên màn hình với giá trị tham chiếu, ghi lại sai số.

Hiệu chuẩn bộ truyền tín hiệu 4-20 mA:

Kết nối bộ truyền tín hiệu với kênh 2, sử dụng nguồn vòng lặp 24V tích hợp.
Chạy bài kiểm tra vòng lặp tự động hoặc thủ công, ghi lại dữ liệu “as-found” và “as-left”.

Bước 4: Lưu trữ và xuất dữ liệu

Lưu bài kiểm tra vào bộ nhớ tích hợp với mã định danh chữ số (tối đa 20 bài kiểm tra).
Sử dụng phần mềm Interface-it để xuất dữ liệu ra máy tính, bao gồm nhiệt độ khối, nhiệt độ tham chiếu, giá trị UUT, sai số, ngày và giờ.

Bước 5: Kiểm tra và tắt thiết bị

Chờ thiết bị nguội xuống dưới 50°C (theo chỉ báo nhiệt độ khối) trước khi tháo tấm chèn hoặc di chuyển.
Tắt nguồn, vệ sinh tấm chèn và bảo quản thiết bị ở nơi khô ráo.

Các lỗi thường gặp và cách khắc phục

Nhiệt độ không ổn định:

Nguyên nhân: Nhiễu môi trường hoặc tấm chèn không khớp.
Khắc phục: Đảm bảo môi trường làm việc trong khoảng 13°C đến 33°C, kiểm tra tấm chèn.

Sai số lớn:

Nguyên nhân: Cảm biến tham chiếu không hiệu chuẩn hoặc thiết bị quá hạn hiệu chuẩn.
Khắc phục: Sử dụng PRT đạt chuẩn ITS-90, gửi thiết bị đến trung tâm hiệu chuẩn Fluke.

Màn hình không hiển thị:

Nguyên nhân: Nguồn điện không ổn định hoặc lỗi phần cứng.
Khắc phục: Kiểm tra kết nối nguồn, liên hệ hỗ trợ kỹ thuật Fluke.

Mẹo sử dụng

Sử dụng cảm biến tham chiếu chất lượng cao để tăng độ chính xác.
Tận dụng tính năng tự động hóa để giảm thời gian hiệu chuẩn các bộ truyền tín hiệu.
Định kỳ vệ sinh tấm chèn để đảm bảo tiếp xúc nhiệt tốt.
Kết nối với Fluke 754 qua cáp HART Drywell để tích hợp tự động hóa nâng cao.
Tham khảo hướng dẫn sử dụng chi tiết từ Fluke để khai thác tối đa tính năng.

Tại sao nên sử dụng Fluke 9144-E-P-256?

Sử dụng thiết bị hiệu chuẩn nhiệt độ như Fluke 9144-E-P-256 mang lại nhiều lợi ích:

Đảm bảo chất lượng: Độ chính xác cao giúp duy trì độ tin cậy của các thiết bị đo lường, đảm bảo an toàn và chất lượng sản phẩm.
Tiết kiệm thời gian: Thời gian gia nhiệt từ 50°C đến 660°C chỉ mất 15 phút, nhanh hơn nhiều so với các thiết bị hiệu chuẩn truyền thống.
Tăng hiệu suất: Tính năng tự động hóa giảm thiểu thao tác thủ công, cho phép kỹ thuật viên tập trung vào các nhiệm vụ khác.
Độ bền cao: Thiết kế chắc chắn, chịu được điều kiện môi trường khắc nghiệt, phù hợp cho cả hiện trường và phòng thí nghiệm.

So sánh Fluke 9144-E-P-256 với các thiết bị khác

Tiêu chí	Fluke 9144-E-P-256	Fluke 9142	LCR Meter
Phạm vi nhiệt độ	50°C đến 660°C	-25°C đến 150°C	Không hỗ trợ
Độ chính xác	±0.35°C đến ±0.5°C	±0.2°C	Cao (đo L, C, R)
Tính di động	Cao	Cao	Thấp
Tự động hóa	Có (20 bài kiểm tra)	Có	Không
Giá thành	Cao	Trung bình	Cao

Fluke 9144-E-P-256 vượt trội trong các ứng dụng hiệu chuẩn nhiệt độ hiện trường, trong khi Fluke 9142 phù hợp với nhiệt độ thấp hơn, và LCR meter dành cho đo điện cảm, điện dung.

Ứng dụng thực tế

Hiệu chuẩn cảm biến nhiệt độ trong ngành công nghiệp hóa chất, năng lượng hạt nhân, dược phẩm và chế biến thực phẩm.
Kiểm tra bộ truyền tín hiệu 4-20 mA và cặp nhiệt điện tại hiện trường.
Thực hiện các bài kiểm tra so sánh hoặc hiệu chuẩn vòng lặp (loop calibration) trong quy trình công nghiệp.

Kết luận

Fluke Calibration 9144-E-P-256 là giải pháp hiệu chuẩn nhiệt độ chuyên nghiệp, kết hợp giữa độ chính xác cao, tính di động và khả năng xử lý linh hoạt. Với dải nhiệt rộng, tốc độ làm nóng/làm lạnh nhanh, cùng khả năng hiệu chuẩn toàn bộ vòng lặp cảm biến và thiết bị điện tử, thiết bị này đáp ứng tốt cả trong phòng lab lẫn tại hiện trường. Đây là lựa chọn lý tưởng cho các kỹ sư, kỹ thuật viên và tổ chức cần đảm bảo chất lượng đo lường theo tiêu chuẩn quốc tế. Mọi chi tiết xin liên hệ Etech Việt Nam để được tư vấn chi tiết về mẫu máy hiệu chuẩn Fluke Fluke Calibration 9144-E-P-256 mới nhất hiện nay.
