Máy phân tích máy cắt UHV-406 Circuit Breaker Analyzer (Double Grounded)

Liên hệ

Tình trạng: Còn hàng

Hãng sản xuất: Wuhan UHV Power
Model: UHV-406

Thông Số Kỹ Thuật

Sự phát triển không ngừng của ngành năng lượng điện đòi hỏi các công cụ chẩn đoán và bảo trì cũng phải không ngừng đổi mới. Máy Phân Tích Máy Cắt UHV-406 (Double Grounded) đại diện cho một bước tiến vượt bậc so với các thế hệ máy phân tích truyền thống. Trong khi các thiết bị cũ thường yêu cầu thao tác nối đất phức tạp và tiềm ẩn rủi ro, UHV-406 được tích hợp sẵn công nghệ "Double Grounded" độc quyền, cho phép nó hoạt động như một mắt xích an toàn trong hệ thống.

Thông số máy phân tích máy cắt UHV-406 Circuit Breaker Analyzer (Double Grounded)

Hạng mục	Thông số kỹ thuật
Đo thời gian	12 thời gian đóng/cắt tự nhiên Pha mở/đóng không đồng thời• Độ lệch giữa các pha đóng/cắt khác nhau• Thời gian nẩy tiếp điểm (số lần nẩy) Phạm vi đo: 1ms ~ 99ms, độ phân giải 0.01ms Kiểm tra kích hoạt nội bộ:- 1ms ~ 999ms (0.01ms)- 1000ms ~ 9999ms (0.1ms)- 10000ms ~ 200000ms (1ms) Kích hoạt ngoài: 0.01ms ~ 200s Độ chính xác dưới 1000ms: 0.05% ± 0.1ms
Đo vận tốc	Vận tốc tách/đóng tức thời Vận tốc trung bình theo khoảng thời gian chỉ định (quãng hành trình hoặc góc) Phạm vi đo:- Cảm biến 0.1mm: 0.01 ~ 20.00 m/s- Cảm biến góc 345°: 0.01 ~ 20.00 m/s- Cảm biến laser: 0.01 ~ 15.00 m/s
Đo hành trình	Hành trình tiếp điểm động (tùy chọn đo 3 kênh) Hành trình mở• Overtravel• Độ nẩy (overshoot/rebound) Phạm vi đo cảm biến: Tuyến tính: 0–50mm, độ phân giải 0.1mm- Góc 345°: 0–1000mm, độ phân giải 0.08° (khu vực vô hiệu 15°) Gia tốc: 0–300mm, độ phân giải 0.1mm
Dòng cuộn coil	Dòng tối đa 20A, độ phân giải 0.01A
Đo điện trở coil	0 ~ 2000Ω, độ phân giải 0.01Ω
Nguồn cấp thiết bị	AC220V ±10%, 50Hz ±10%
Nguồn DC đầu ra	DC 6–270V chỉnh liên tụcDC24V ≤15A (ngắn hạn)DC220V ≤20A (ngắn hạn)
Kích hoạt ngoài	AC/DC 10–300V, dòng ≤120A
Phạm vi đo máy cắt cách ly	Điện áp ra: DC6–270V (điều chỉnh) Thời gian cấp nguồn: 0.01–20s Thời gian thu tín hiệu lớn nhất: 200s Đo thời gian đóng/mở, sai lệch 3 pha, thời gian nẩy và số lần nẩy
Kích thước thiết bị	400 × 263 × 175 mm
Môi trường hoạt động	-20°C ~ +50°CĐộ ẩm ≤ 90%

Giới thiệu

Với sự phát triển của xã hội, con người ngày càng đặt ra các yêu cầu cao hơn về an toàn và độ tin cậy của điện năng. Máy cắt cao áp chịu trách nhiệm cho hai nhiệm vụ quan trọng là điều khiển và bảo vệ trong hệ thống điện, và hiệu suất của nó có liên quan trực tiếp đến hoạt động an toàn của toàn bộ hệ thống điện.

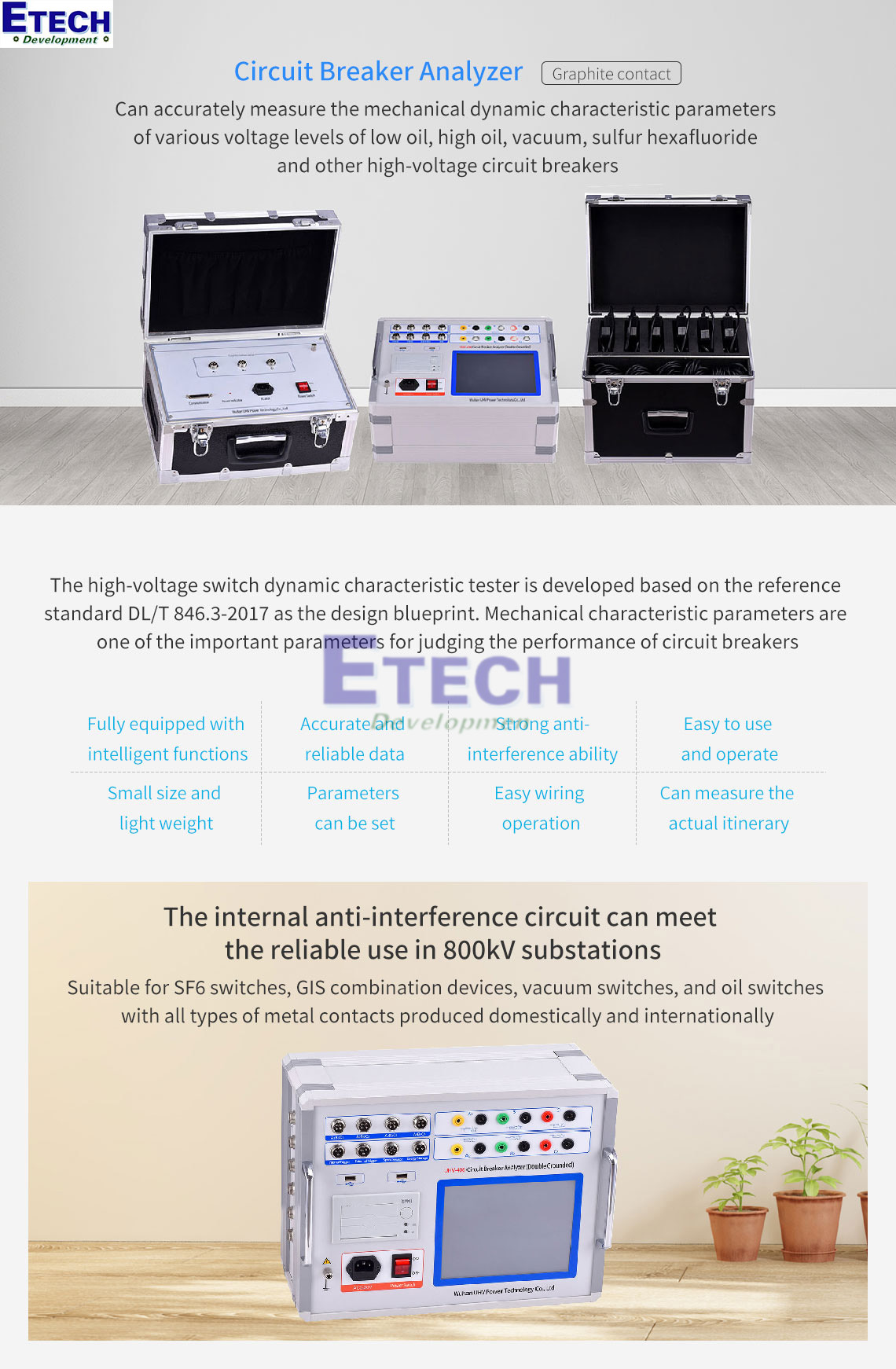

Máy phân tích máy cắt UHV-406 (Circuit Breaker Analyzer – Double Grounded) cung cấp khả năng phân tích động cơ học của các loại máy cắt khác nhau, giúp đo chính xác đặc tính động cơ học của máy cắt cao áp ở nhiều mức điện áp, bao gồm các loại ít dầu, nhiều dầu, chân không và SF6.

Thông số đặc tính cơ học là một trong những thông số quan trọng để đánh giá hiệu suất của máy cắt. Nhờ UHV-406, việc kiểm tra và phân tích các đặc tính này trở nên dễ dàng và chính xác, góp phần nâng cao độ tin cậy và an toàn của hệ thống điện.

Tính năng

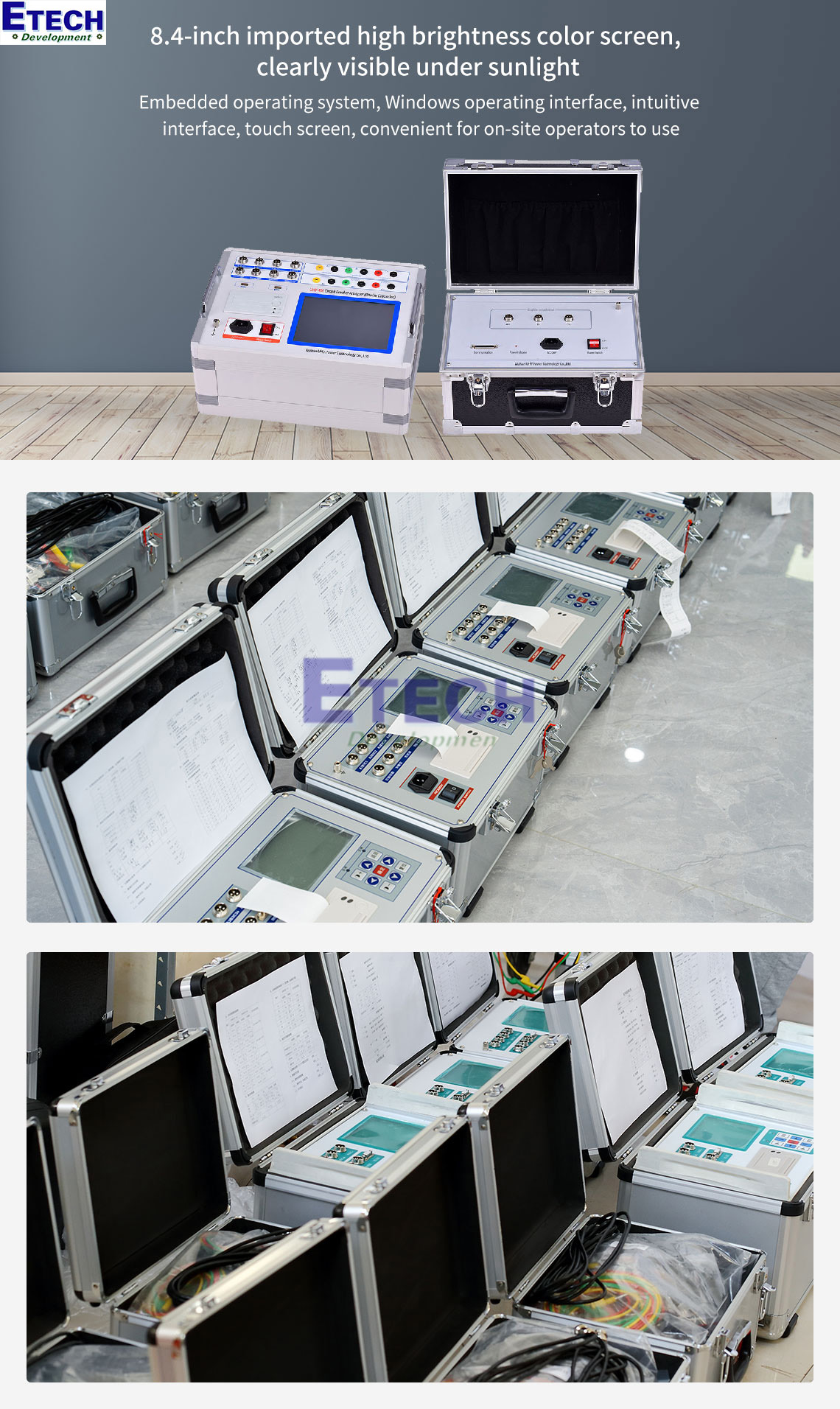

Màn hình màu sắc nét cao 8.4 inch nhập khẩu, rõ ràng nhìn thấy được dưới ánh mặt trời, hệ điều hành nhúng, giao diện vận hành Windows, giao diện trực quan, màn hình cảm ứng, dễ dàng cho nhân viên vận hành tại hiện trường sử dụng.
Máy in nhiệt tốc độ cao, dễ dàng in dữ liệu thử nghiệm tại hiện trường.
Tích hợp sẵn nguồn vận hành trong máy, không cần nguồn cấp thứ cấp tại hiện trường, sử dụng tại hiện trường thuận tiện và nhanh chóng. Có thể cung cấp nguồn điện điều chỉnh được DC20 ~ 265V, dòng điện 20A. Giá trị điện áp vận hành của cuộn đóng/cắt có thể được thiết lập tùy ý, và có thể thực hiện thử nghiệm vận hành điện áp thấp của máy cắt.

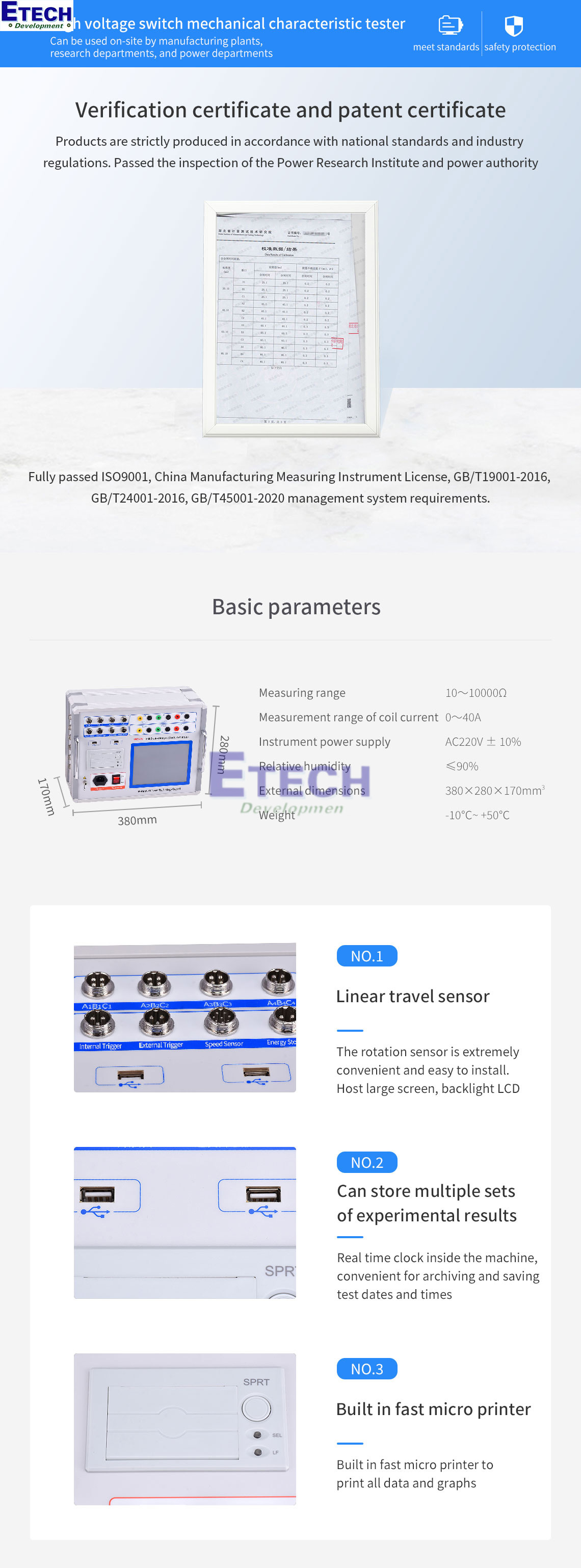

Trang bị cảm biến tuyến tính, cảm biến quay, cảm biến vạn năng và giá đỡ, đầu nối đa năng cố định chuyên dụng, việc lắp đặt cực kỳ thuận tiện và đơn giản.
Phù hợp cho tất cả các mô hình máy cắt SF6, thiết bị kết hợp GIS, máy cắt chân không, máy cắt dầu được sản xuất trong và ngoài nước.
Máy cắt tác động một lần, thu được tất cả dữ liệu và đồ thị.
Máy chủ có thể lưu trữ 30000 bộ dữ liệu thử nghiệm hiện tại (có thể mở rộng bằng thẻ nhớ), đồng hồ thời gian thực trong máy, dễ dàng lưu trữ.
Trang bị cổng giao tiếp USB, có thể trực tiếp lưu dữ liệu vào USB, tải lên máy tính để phân tích và lưu trữ.

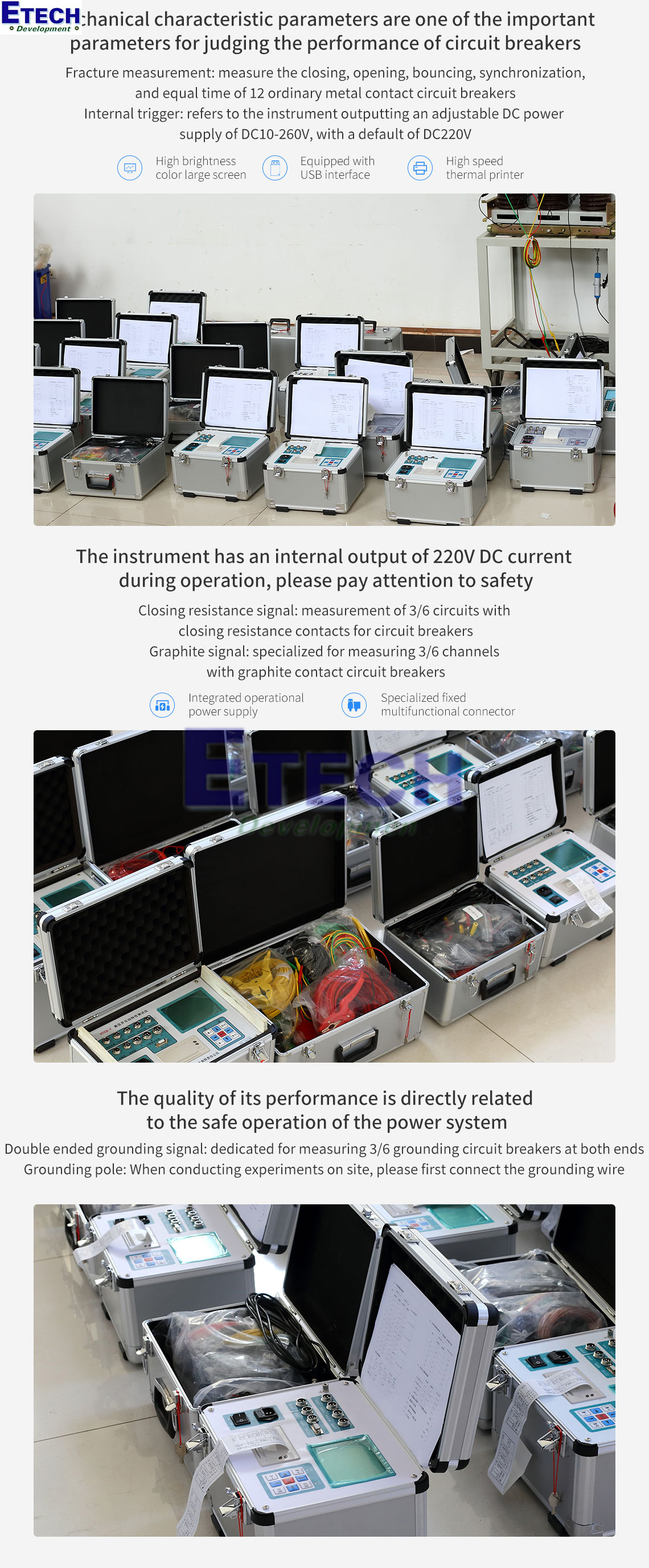

Đồng thời có thể đo 12 điểm đứt tiếp điểm kim loại, 6 điện trở đóng, 3 phép thử tiếp điểm graphit, 3 phép thử đầu cuối nối đất kép.
Bao gồm tính năng đường bao, thông qua một số (2-10) giá trị thử nghiệm máy cắt, tạo ra một đường bao tiêu chuẩn, để phân tích và so sánh, và cũng để phân tích tần số rung của máy cắt.
Mạch chống nhiễu bên trong có thể đáp ứng việc sử dụng đáng tin cậy ở trạm biến áp 800kV.

Kết luận

Do đó, để bắt kịp với xu hướng công nghệ và nâng cao năng lực cạnh tranh, việc trang bị máy phân tích máy cắt UHV-406 Circuit Breaker Analyzer (Double Grounded) nên được xem xét như một ưu tiên hàng đầu. Hãy chủ động trang bị cho đội ngũ kỹ thuật của mình công cụ tốt nhất để bảo vệ an toàn cho chính họ và bảo vệ sự ổn định của hệ thống điện.
