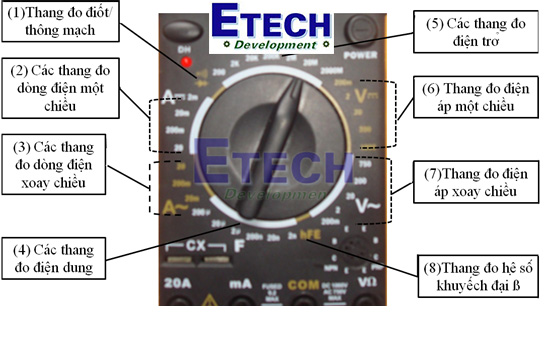

Các thang đo trên đồng hồ vạn năng
Với khả năng đo lường nhiều thông số điện khác nhau, đồng hồ vạn năng giúp người dùng kiểm tra và phân tích các mạch điện một cách nhanh chóng và chính xác. Tuy nhiên, để sử dụng thiết bị này hiệu quả, việc hiểu rõ về các thang đo là điều vô cùng quan trọng. Bài viết này sẽ cung cấp cho bạn cái nhìn chi tiết về các thang đo của đồng hồ vạn năng, từ đó giúp bạn nắm bắt được cách sử dụng thiết bị này một cách tối ưu nhất.
Các thang đo trên đồng hồ vạn năng
1. Thang Đo Diode/Thông Mạch
- Ký hiệu: Thường được biểu thị bằng biểu tượng diode hoặc sóng âm.
- Chức năng: Kiểm tra thông mạch và lớp tiếp giáp P-N của diode.
- Ứng dụng: Giúp xác định xem mạch điện có thông mạch hay không và kiểm tra tình trạng của các diode trong mạch. Khi kiểm tra thông mạch, đồng hồ sẽ phát ra tiếng bíp nếu mạch được kết nối liền mạch, giúp nhanh chóng xác định các điểm đứt mạch hoặc lỗi.
2. Thang Đo Dòng Điện Một Chiều (DC Current - A-)
- Ký hiệu: A-
- Chức năng: Đo dòng điện trong các mạch điện một chiều.
- Ứng dụng: Rất quan trọng trong việc kiểm tra và sửa chữa các thiết bị điện tử và mạch điện. Giúp đánh giá mức độ tiêu thụ điện năng của thiết bị và xác định các vấn đề về quá tải dòng điện.
3. Thang Đo Dòng Điện Xoay Chiều (AC Current - A~)
- Ký hiệu: A~
- Chức năng: Đo dòng điện trong các mạch điện xoay chiều.
- Ứng dụng: Hữu ích khi làm việc với các thiết bị điện gia dụng và công nghiệp. Giúp xác định dòng điện chạy qua các thiết bị điện xoay chiều và kiểm tra hiệu suất của chúng.
4. Thang Đo Điện Dung (Capacitance - F)
- Ký hiệu: F
- Chức năng: Đo điện dung của các tụ điện.
- Ứng dụng: Giúp xác định khả năng lưu trữ điện của tụ điện trong mạch. Quan trọng trong việc kiểm tra và sửa chữa các mạch điện tử, đảm bảo các tụ điện hoạt động đúng chức năng.
5. Thang Đo Điện Trở (Resistance - Ω)
- Ký hiệu: Ω
- Chức năng: Đo điện trở của các thành phần và mạch điện.
- Ứng dụng: Kiểm tra điện trở giúp phát hiện các lỗi ngắn mạch hoặc các vấn đề về kết nối trong mạch. Quan trọng trong việc đảm bảo tính toàn vẹn của mạch điện và đánh giá tình trạng của các linh kiện điện tử.
6. Thang Đo Điện Áp Một Chiều (DC Voltage - V-)
- Ký hiệu: V-
- Chức năng: Đo điện áp trong các mạch điện một chiều.
- Ứng dụng: Đây là một trong những thang đo phổ biến nhất trong các ứng dụng điện tử. Sử dụng để kiểm tra nguồn điện, pin và các mạch điện một chiều khác, đảm bảo chúng hoạt động đúng điện áp định mức.
7. Thang Đo Điện Áp Xoay Chiều (AC Voltage - V~)
- Ký hiệu: V~
- Chức năng: Đo điện áp trong các mạch điện xoay chiều.
- Ứng dụng: Quan trọng khi làm việc với các hệ thống điện lưới và thiết bị điện. Giúp đảm bảo các thiết bị được kết nối với nguồn điện xoay chiều đúng cách và an toàn.
8. Thang Đo Hệ Số Khuếch Đại β (hFE)
- Ký hiệu: hFE
- Chức năng: Đo hệ số khuếch đại dòng tĩnh của transistor.
- Ứng dụng: Đánh giá khả năng khuếch đại của transistor trong mạch, giúp kỹ thuật viên lựa chọn và thay thế các transistor phù hợp để đảm bảo hiệu suất của mạch điện.
Kết Luận
Nắm vững các thang đo trên đồng hồ vạn năng điện tử là một kỹ năng quan trọng đối với bất kỳ kỹ thuật viên hay nhà nghiên cứu nào làm việc với các mạch điện. Sử dụng đúng các thang đo không chỉ giúp bạn đo lường chính xác mà còn đảm bảo an toàn khi làm việc với các thiết bị điện.
