Cách đo điện áp 1 chiều bằng đồng hồ vạn năng
Đo điện áp một chiều (DC) là một trong những chức năng cơ bản và quan trọng khi sử dụng đồng hồ vạn năng. Quá trình này giúp bạn kiểm tra được tình trạng của pin, các thiết bị điện tử, hoặc mạch điện có sử dụng dòng điện một chiều. Trong bài viết này, chúng ta sẽ tìm hiểu cách thực hiện cách đo điện áp 1 chiều bằng đồng hồ vạn năng, từ đó giúp bạn dễ dàng kiểm tra và xử lý các vấn đề về điện.
Cách đo điện áp 1 chiều bằng đồng hồ vạn năng
Để đo điện áp 1 chiều (DC) trên các thiết bị như pin hoặc các mạch điện có sự sai lệch điện áp, bạn có thể thực hiện đo điện áp bằng đồng hồ vạn năng mang lại độ chính xác cao nhất theo các bước dưới đây:
Bước 1: Kết nối dây đo đỏ vào cổng (+) của đồng hồ và dây đo đen vào cổng COM.

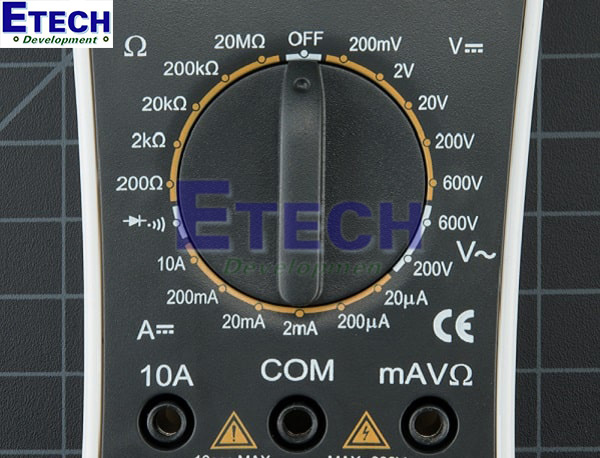

Bước 2: Chuyển công tắc về chế độ đo điện áp một chiều (DC) và chọn dải đo phù hợp.
Bước 3: Đặt đầu dò đỏ vào cực dương (+) của mạch và đầu dò đen vào cực âm (-), đảm bảo mạch được kết nối song song.
Bước 4: Nếu điện áp đo được nhỏ hơn 250V, chuyển sang phạm vi đo thấp hơn để có kết quả chính xác hơn.
Bước 5: Sử dụng công thức để tính điện áp thực V = A x (B/C), trong đó:
- V là điện áp đo được.
- A là chỉ số kim hiển thị.
- B là thang đo hiện đang sử dụng.
- C là giá trị tối đa trên cung chia độ.
- Tỷ lệ B/C là hệ số mở rộng, giúp điều chỉnh phép đo chính xác.
Với các bước trên, bạn có thể dễ dàng đo và tính toán điện áp một cách chính xác khi sử dụng đồng hồ vạn năng.
Lưu ý quan trọng khi đo điện áp:
- Khi đo điện áp vượt quá 250V, hãy luôn tắt nguồn của mạch trước khi thực hiện.
- Tuyệt đối không cắm que đo vào đầu đo dòng điện 15A AC.
- Đảm bảo kiểm tra kỹ dây dẫn và thiết bị trong quá trình đo điện áp.
- Không đo điện áp ở các phạm vi đo DC mA hoặc ohm, vì điều này có thể làm hỏng thiết bị hoặc gây nổ cầu chì.
6 Cảnh báo an toàn khi sử dụng đồng hồ vạn năng
Khi sử dụng đồng hồ vạn năng để thực hiện đo điện áp 1 chiều, các bạn cần tuân thủ một số quy tắc an toàn sau đây:
- Đảm bảo pin và cầu chì của thiết bị được lắp đúng vị trí để tránh rủi ro chập cháy khi thao tác.
- Kiểm tra các đầu dò để đảm bảo chúng không bị đứt và được kết nối an toàn với thiết bị trước khi sử dụng.
- Đảm bảo kim đo của thiết bị đã được đặt về số 0. Nếu chưa, hãy xoay núm điều chỉnh để kim đo thẳng hàng với 0 nhằm đảm bảo độ chính xác.
- Tránh sử dụng đồng hồ vạn năng trong môi trường có nguy cơ cháy nổ khi đo dòng điện.
- Lựa chọn đúng thang đo trước khi đo. Không đặt thiết bị ở thang đo dòng điện hoặc điện trở khi đo điện áp, vì điều này có thể làm hỏng cầu chì hoặc thiết bị.
- Khi đo dòng điện DC, nên đặt công tắc ở thang đo 250mA để bảo vệ thiết bị khỏi các nguy cơ quá tải. Sau khi sử dụng, hãy chuyển công tắc về vị trí OFF để bảo đảm an toàn.
Việc đo điện áp DC trên thang AC có gây ảnh hưởng gì không?
Khi sử dụng đồng hồ vạn năng, việc chọn sai thang đo là lỗi thường gặp, đặc biệt với những người mới làm quen. Một trong những sai lầm phổ biến là muốn đo điện áp DC nhưng lại vô tình chọn thang đo AC. Vậy điều này có gây ảnh hưởng đến thiết bị hay người sử dụng không?
Câu trả lời là không có ảnh hưởng lớn. Các đồng hồ vạn năng, kể cả dòng đo AC, đều có khả năng đo điện áp DC. Tuy nhiên, kết quả đo có thể không chính xác nếu không chọn đúng thang đo. Đối với những loại đồng hồ vạn năng True RMS, thiết bị còn có khả năng đo được các dạng sóng khác nhau, bao gồm cả AC và DC, nhờ vào khả năng sử dụng tụ điện để phân tách các dạng điện áp.
Tuy vậy, để đảm bảo độ chính xác của phép đo và bảo vệ thiết bị, bạn nên luôn chọn đúng thang đo theo nhu cầu. Điều này sẽ giúp bạn tránh được những sai số không cần thiết và bảo vệ an toàn trong quá trình làm việc.
Xem thêm:
Kết luận
Việc đo điện áp 1 chiều bằng đồng hồ vạn năng là một kỹ năng quan trọng giúp bạn kiểm tra và đánh giá chính xác tình trạng của mạch điện. Chỉ cần tuân thủ các cách đo ở trên và lưu ý an toàn, bạn có thể thực hiện thao tác một cách dễ dàng và hiệu quả. Hãy luôn chắc chắn rằng bạn sử dụng đúng thang đo và đảm bảo các thiết bị, dây dẫn an toàn để đạt kết quả tốt nhất.
