Cách đo điện áp xoay chiều bằng đồng hồ vạn năng

Đo điện áp xoay chiều (AC) là một trong những phép đo quan trọng và phổ biến khi sử dụng đồng hồ vạn năng. Bài viết này sẽ hướng dẫn chi tiết cách đo điện áp xoay chiều bằng đồng hồ vạn năng, giúp bạn thực hiện một cách chính xác và an toàn.

Cách đo điện áp xoay chiều bằng đồng hồ vạn năng

Đo điện áp xoay chiều (AC) bằng đồng hồ vạn năng là một quy trình đơn giản nhưng đòi hỏi sự chính xác và an toàn. Dưới đây là cách đo điện áp bằng đồng hồ vạn năng để bạn thực hiện phép đo này một cách hiệu quả:

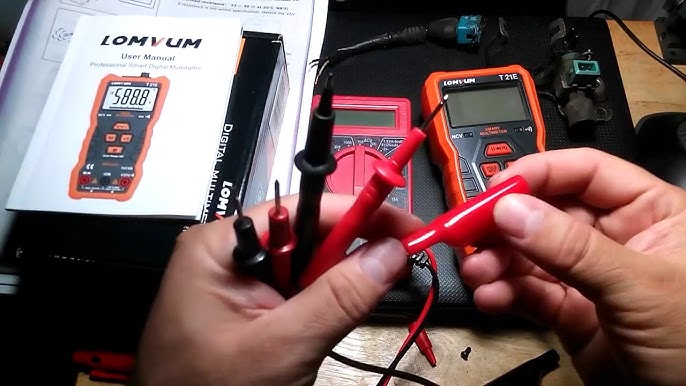

Bước 1: Kết nối que đo

• Cắm que đo màu đen vào giắc com (common).
• Cắm que đo màu đỏ vào giắc có ký hiệu ac-15a.

Bước 2: Chọn chế độ đo AC

Xoay núm chuyển mạch của đồng hồ sang thang đo ac-15a.

Bước 3: Tắt nguồn điện

Trước khi kết nối đồng hồ, hãy tắt nguồn điện của mạch thí nghiệm để đảm bảo an toàn.

Bước 4: Kết nối que đo vào mạch

• Kết nối hai que đo của đồng hồ vào hai điểm cần đo dòng điện của mạch thí nghiệm theo kiểu mắc nối tiếp.
• Sau đó, bật nguồn điện cho mạch thí nghiệm.

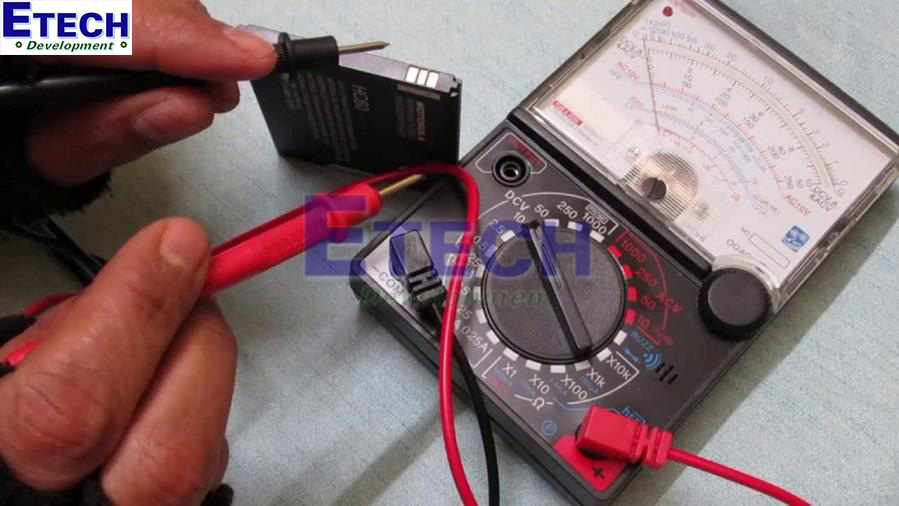

Bước 5: Đọc và tính giá trị

• Đọc giá trị trên cung chia độ e15.
• Tính giá trị thực bằng cách lấy số chỉ của kim nhân với thang đo, sau đó chia cho giá trị max trên cung chia đó.

Lưu ý

• An toàn: luôn đảm bảo ngắt nguồn điện trước khi kết nối hoặc tháo các que đo để tránh nguy cơ giật điện.
• Chọn thang đo phù hợp: đảm bảo thang đo bạn chọn phù hợp với mức điện áp dự kiến để tránh hỏng thiết bị và đảm bảo kết quả đo chính xác. Xem thêm: Các thang đo trên đồng hồ vạn năng
• Kiểm tra trước khi đo: đảm bảo đồng hồ và các que đo không bị hư hỏng và hoạt động bình thường.

Xem thêm:  hướng dẫn sử dụng đồng hồ vạn năng

Các loại đồng hồ đo dòng điện xoay chiều tốt nhất

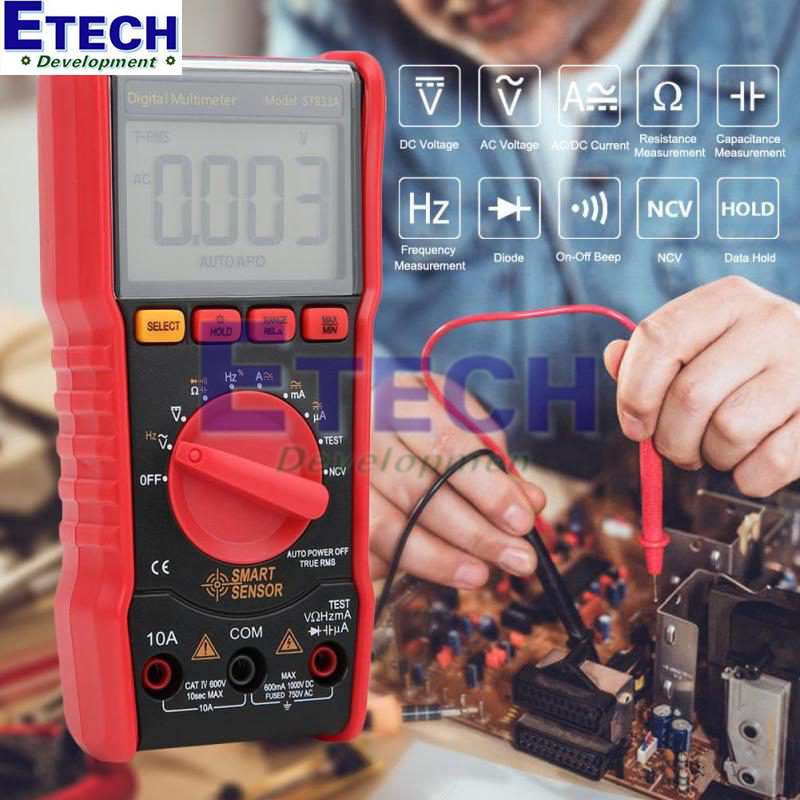

Đồng hồ vạn năng kỹ thuật số SMARTSENSOR ST833A (1000V, true RMS)

Đồng hồ vạn năng kỹ thuật số SMARTSENSOR ST833A là thiết bị hiện đại và chính xác, đặc biệt phù hợp để đo dòng điện xoay chiều (AC). Với khả năng đo lên đến 1000V và công nghệ True RMS, ST833A đảm bảo kết quả đo lường chính xác hiệu quả nhất. Thiết kế chắc chắn, dễ sử dụng, và màn hình hiển thị rõ ràng, ST833A là lựa chọn lý tưởng cho các kỹ thuật viên và người dùng cần đo lường điện trong các ứng dụng đa dạng.

Giá tham khảo: 440.000 đ

Thông số kỹ thuật

• Hãng sản xuất: SMARTSENSOR
• Model: ST833A
• Xuất xứ: Trung Quốc
• Bảo hành: 12 Tháng
• Điện áp DC: 6V/60V/600V/1000V ±(0.5%+3)
• Điện áp AC: 6V/60V/600V/750V ±(0.5%+3)
• Điện trở: 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ±(0.8%+3)
• Đi-ốt: 60nF/600nF/6uF/600uF/6mF/30mF ±(2.0%+30)
• Dòng điện AC/DC: 600uA/6mA/60mA/600mA/10A
• Đo còi/đi-ốt: có
• Kiểm tra NVC: có
• Tắt đèn nền bằng tay/tự động: có
• Chức năng lưu trữ: có
• Đo RMS: có
• Dải đo bằng tay/tự động: có
• Kiểm tra đường dây không có điện/Firewire: có

Đồng hồ vạn năng KYORITSU 1009

Đồng hồ vạn năng KYORITSU 1009 là thiết bị đo lường điện tử đa chức năng, được thiết kế để đáp ứng nhu cầu kiểm tra và bảo trì điện trong nhiều ứng dụng khác nhau. Với khả năng đo điện áp AC/DC, dòng điện, điện trở và kiểm tra thông mạch, KYORITSU 1009 mang lại độ chính xác cao và độ tin cậy tuyệt đối.

Giá tham khảo: 1.200.000 đ

Thông số kỹ thuật

• Xuất xứ: Trung Quốc
• Hãng sản xuất: Kyoritsu – Nhật
• Khối lượng: 260g
• Kích thước: 155(L) × 75(W) × 33(D)mm
• Phụ kiện đi kèm: Que đo, Pin x 2, Hướng dẫn
• DC V: 400mV/4/40/400/600V
• AC V: 400mV/4/40/400/600V
• DC A: 400/4000µA/40/400mA/4/10A
• AC A: 400/4000µA/40/400mA/4/10A
• Điện trở (Ω): 400Ω/4/40/400kΩ/4/40MΩ
• Kiểm tra điốt: 4V/0.4mA
• Hz: 5.12/51.2/512Hz/5.12/51.2/512kHz/5.12/10MHz
• C: 40/400nF/4/40/100µF
• Nguồn: R6P (1.5V x 2) ;

Đồng hồ vạn năng KYORITSU 1109S

Đồng hồ vạn năng KYORITSU 1109S là một thiết bị đo lường điện tử đa chức năng, được thiết kế để đáp ứng nhu cầu kiểm tra và bảo trì điện trong nhiều ứng dụng khác nhau. Với khả năng đo điện áp AC/DC, dòng điện, điện trở và kiểm tra thông mạch, KYORITSU 1109S giúp mang lại độ chính xác cao phù hợp với nhiều chuyên viên kỹ thuật điện.

Giá tham khảo: 1.370.000₫

• Model:  1109S
• Hãng sản xuất :  Kyoritsu
• Xuất xứ :  Thái Lan
• Bảo hành : 12 tháng
• DC V:  0.1/0.5/2.5/10/50/250/1000V
• AC V: 10/50/250/1000V (9kΩ/V)
• DC A : 50µA/2.5/25/250mA
• Ω : 2/20kΩ/2/20MΩ
• Nguồn: R6P (AA) (1.5V) × 2
• 6F22 (9V) × 1
• Kích thước : 150(L) × 100(W) × 47(D)mm
• Khối lượng : 330g approx.
• Phụ kiện :  Que đo, Pin, HDSD
