Cách đo tụ điện sống hay chết bằng đồng hồ vạn năng kim

Một trong những ứng dụng phổ biến của đồng hồ kim là đo và kiểm tra tụ điện – linh kiện không thể thiếu trong mạch điện. Bằng cách sử dụng đồng hồ vạn năng kim đúng cách, bạn có thể xác định tình trạng của tụ điện một cách dễ dàng, từ đó đảm bảo mạch hoạt động ổn định. Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách đo tụ điện bằng đồng hồ kim giúp bạn thực hiện công việc nhanh chóng và hiệu quả.

Chuẩn bị trước khi đo tụ điện bằng đồng hồ vạn năng kim

Việc chuẩn bị kỹ lưỡng trước khi đo tụ điện không chỉ giúp bạn thực hiện công việc một cách an toàn mà còn đảm bảo kết quả đo chính xác. Dưới đây là các bước chi tiết cần thực hiện:

1. Chuẩn bị đồng hồ điện tử phù hợp

• Sử dụng đồng hồ vạn năng kim để đo tụ điện yêu cầu thiết bị có chức năng đo điện trở, thường được ký hiệu rõ ràng trên mặt đồng hồ. Để đảm bảo kết quả chính xác và thiết bị hoạt động ổn định, bạn nên lựa chọn đồng hồ từ các thương hiệu uy tín như Hioki, Sanwa, hay Kyoritsu.
• Kiểm tra pin của đồng hồ để đảm bảo thiết bị hoạt động tốt. Đồng hồ hết pin hoặc pin yếu có thể khiến kết quả đo không chính xác.

Xem thêm: Nên mua đồng hồ vạn năng kim loại nào tốt?

2. Kiểm tra tụ điện trước khi đo

• Kiểm tra hình thức bên ngoài: Quan sát kỹ tụ điện để đảm bảo không có dấu hiệu hư hại, chẳng hạn như phồng rộp, cháy đen hoặc rỉ sét trên chân tụ.
• Đảm bảo tụ điện đã xả điện: Tụ điện lưu trữ năng lượng và có thể gây nguy hiểm nếu chưa xả hết điện. Để xả tụ điện, bạn có thể sử dụng một điện trở có công suất phù hợp, chạm vào hai chân tụ trong vài giây.

3. Tách tụ điện ra khỏi mạch điện

• Nếu tụ điện đang nằm trong mạch, hãy tháo nó ra khỏi mạch trước khi đo. Việc đo tụ điện khi còn gắn trong mạch có thể gây sai số do ảnh hưởng từ các linh kiện khác.
• Sử dụng dụng cụ tháo tụ phù hợp, chẳng hạn như mỏ hàn hoặc nhíp chuyên dụng, để tránh làm hỏng linh kiện hoặc bảng mạch.

4. Đảm bảo an toàn trong quá trình chuẩn bị

• Ngắt nguồn điện của thiết bị hoặc mạch trước khi tháo tụ. Điều này đảm bảo an toàn cho bạn và tránh hư hỏng các linh kiện khác trong mạch.
• Đeo găng tay cách điện nếu cần, đặc biệt khi làm việc với tụ điện lớn hoặc các mạch có dòng điện cao.

5. Chọn nơi làm việc phù hợp

• Làm việc ở nơi thoáng mát, sạch sẽ, và có đầy đủ ánh sáng. Một không gian làm việc tốt giúp bạn quan sát rõ ràng và thao tác chính xác hơn.
• Đảm bảo mặt bàn không có các vật dẫn điện hoặc các thiết bị có thể gây nhiễu.

6. Chuẩn bị các dụng cụ hỗ trợ

• Ngoài đồng hồ điện tử, bạn có thể cần thêm các dụng cụ như kẹp cá sấu, điện trở xả, hoặc bút thử điện để kiểm tra tụ điện trước khi đo.
• Sử dụng nhíp hoặc que cầm để giữ tụ điện trong quá trình đo, đặc biệt khi tụ nhỏ hoặc khó cầm bằng tay.

Việc chuẩn bị chu đáo trước khi đo sẽ giúp bạn tiết kiệm thời gian, đảm bảo an toàn và có được kết quả đo chính xác nhất.

Hướng dẫn cách đo tụ điện bằng đồng hồ kim chi tiết

1. Xả tụ điện

Hãy đảm bảo tụ điện đã được xả hết năng lượng tích trữ. Điều này giúp tránh nguy cơ bị điện giật và đảm bảo kết quả đo chính xác hơn. Bạn có thể sử dụng điện trở để xả điện năng bằng cách nối hai cực của tụ qua điện trở trong vài giây.

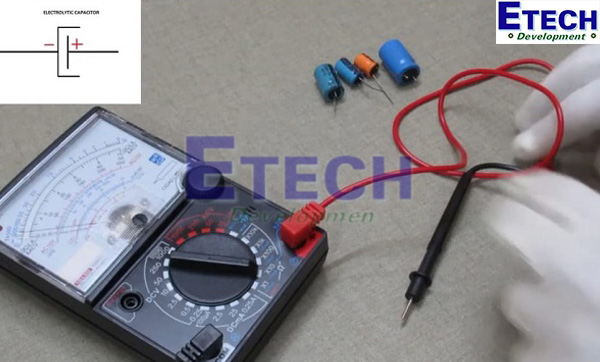

2. Chọn chế độ đo điện trở

• Chuyển đồng hồ vạn năng sang chế độ đo điện trở (ký hiệu \u03a9 - Ohm).
• Lựa chọn thang đo điện trở cao hơn mức bình thường, chẳng hạn như x10 hoặc x100, để đảm bảo đồng hồ có thể đọc được giá trị thay đổi của tụ điện.

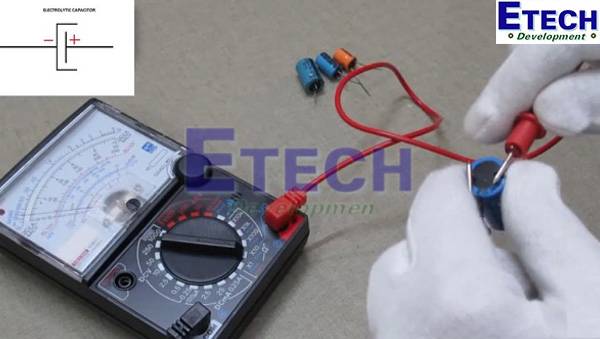

3. Kết nối que đo

• Gắn que đo màu đỏ vào cực dương và que đo màu đen vào cực âm trên đồng hồ.
• Đặt hai đầu que đo tiếp xúc trực tiếp với hai cực của tụ điện. Hãy đảm bảo tiếp xúc chắc chắn để tránh sai số khi đo.

4. Quan sát và đọc kết quả

• Nếu tụ điện hỏng (ngắn mạch): Kim đồng hồ sẽ dừng ở mức điện trở rất thấp.
• Nếu tụ điện hỏng (hở mạch): Kim đồng hồ không di chuyển, dù bạn thay đổi vị trí đo.
• Nếu tụ điện bình thường: Kim đồng hồ sẽ di chuyển từ điện trở thấp, sau đó tăng dần lên mức vô hạn. Quá trình này phản ánh tụ đang tích điện và đạt trạng thái ổn định.

Xem thêm: Cách đo dòng điện bằng đồng hồ vạn năng kim

Kết luận

Việc đo tụ điện bằng đồng hồ kim không chỉ giúp bạn kiểm tra tình trạng linh kiện mà còn đảm bảo thiết bị điện tử hoạt động ổn định. Với quy trình thực hiện đúng cách và sự hỗ trợ của các thiết bị đo lường chất lượng, bạn có thể dễ dàng phát hiện các vấn đề của tụ điện như hư hỏng, ngắn mạch hay hở mạch. Hy vọng hướng dẫn này đã giúp bạn hiểu rõ cách đo tụ điện bằng đồng hồ kim và áp dụng hiệu quả trong công việc sửa chữa, bảo trì mạch điện. Đừng quên luôn tuân thủ các nguyên tắc an toàn để bảo vệ bản thân và thiết bị.
