Cấu tạo đồng hồ vạn năng kim: Vai trò của từng bộ phận
Bạn đã bao giờ tự hỏi điều gì làm nên sức mạnh và độ chính xác tuyệt đối của đồng hồ vạn năng kim? Đằng sau vẻ ngoài nhỏ gọn ấy là một cấu trúc tinh vi và hoàn hảo đến từng chi tiết, cho phép nó trở thành công cụ không thể thiếu của các kỹ thuật viên điện. Hãy cùng khám phá từng bộ phận cấu tạo của đồng hồ vạn năng kim để hiểu vì sao thiết bị này lại được tin dùng đến vậy!
Cấu tạo chi tiết của đồng hồ vạn năng kim
Cấu tạo chi tiết của đồng hồ vạn năng kim bao gồm 12 bộ phận chính như: kim chỉ thị, vít điều chỉnh điểm 0 tĩnh, đầu đo điện áp, đầu đo dòng điện, và các cổng kết nối đo lường. Mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo độ chính xác khi thực hiện các phép đo điện áp, dòng điện, điện trở, và thông mạch.
Thiết kế này giúp đồng hồ vạn năng kim trở thành một công cụ đa năng, hiệu quả và bền bỉ trong việc kiểm tra và bảo dưỡng hệ thống điện. Dưới đây là danh sách 12 bộ phận chính trong cấu tạo của đồng hồ vạn năng kim:

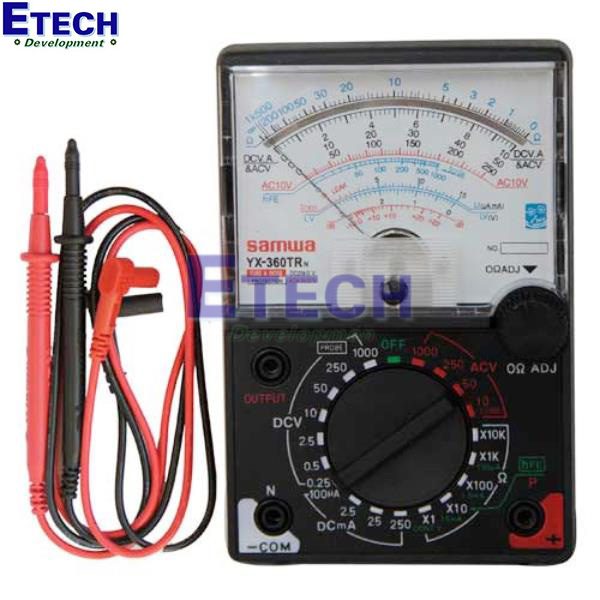

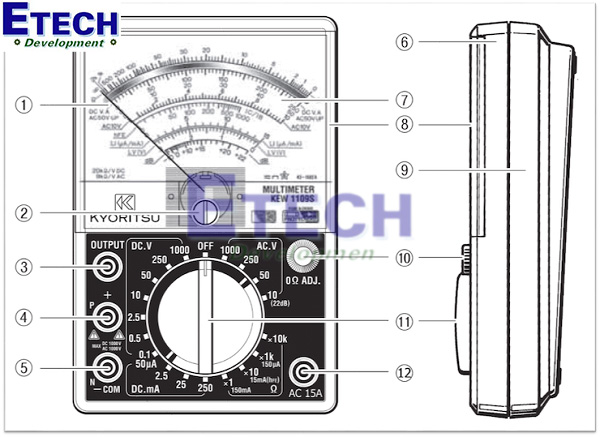

1. Kim chỉ thị
Kim này đóng vai trò hiển thị kết quả đo lường. Độ nhạy và độ chính xác của nó là yếu tố quyết định đến tính hiệu quả của đồng hồ.
2. Vít điều chỉnh điểm 0 tĩnh
Đây là bộ phận giúp điều chỉnh kim chỉ thị về đúng vị trí 0 trước khi thực hiện đo lường, đảm bảo độ chính xác cao.
3. Đầu đo điện áp thuần xoay chiều
Đầu đo này được thiết kế riêng để đo điện áp xoay chiều (AC), giúp kiểm tra các hệ thống điện phổ biến trong gia đình và công nghiệp.
4. Đầu đo dương (+), hoặc P (Bán dẫn dương)
Đầu đo dương được sử dụng cho các phép đo dòng điện và điện áp một chiều (DC), đóng vai trò quan trọng khi kết hợp với que đo trong quá trình kiểm tra.
5. Đầu đo chung (Com), hoặc N (Bán dẫn âm)
Đầu đo chung là điểm kết nối cho mọi phép đo, đóng vai trò trung lập để so sánh với đầu đo dương.
6. Vỏ trước
Bộ phận bảo vệ toàn bộ hệ thống bên trong, giúp đồng hồ bền bỉ và dễ cầm nắm.
7. Mặt chỉ thị
Đây là khu vực hiển thị kết quả đo trên đồng hồ, nơi người dùng dễ dàng quan sát và đọc giá trị đo.
8. Mặt kính
Lớp kính bảo vệ mặt chỉ thị khỏi bụi bẩn và va đập, giữ cho đồng hồ hoạt động tốt trong nhiều điều kiện môi trường khác nhau.
9. Vỏ sau
Phần vỏ sau giúp bảo vệ mạch điện và các thành phần quan trọng bên trong đồng hồ.
10. Nút điều chỉnh 0Ω (0Ω ADJ)
Nút này dùng để điều chỉnh thang đo điện trở về 0Ω trước khi bắt đầu đo, đảm bảo kết quả đo điện trở luôn chính xác.
11. Chuyển mạch chọn thang đo
Bộ phận chuyển mạch giúp người dùng dễ dàng thay đổi giữa các chế độ đo điện áp, dòng điện, điện trở, và nhiều chức năng khác.
12. Đầu đo dòng điện xoay chiều 15A
Đầu đo này được thiết kế để đo dòng điện lớn lên đến 15A, phù hợp cho các ứng dụng đo lường trong công nghiệp.
Các ký hiệu phổ biến trên đồng hồ vạn năng kim
Các ký hiệu phổ biến trên đồng hồ vạn năng kim bao gồm các biểu tượng đại diện cho đo điện áp, dòng điện, điện trở, và các chức năng chỉnh điểm không, cùng với các cổng kết nối que đo. Hiểu rõ những ký hiệu này giúp người dùng sử dụng đồng hồ một cách chính xác và an toàn khi thực hiện các phép đo lường điện.
1. DC.V: Thang đo điện áp một chiều
Ký hiệu này giúp bạn đo điện áp một chiều (DC) như trong pin, nguồn điện DC. Đây là một trong những chức năng đo quan trọng nhất khi làm việc với thiết bị điện tử.
2. AC.V: Thang đo điện áp xoay chiều
Khi bạn muốn đo điện áp của dòng điện trong gia đình hoặc trong các thiết bị điện xoay chiều, đây là ký hiệu bạn cần lưu ý. Nó giúp đo chính xác các dòng điện xoay chiều (AC).
3. AC.A: Thang đo dòng điện xoay chiều
Ký hiệu này cho phép bạn đo dòng điện xoay chiều, thường áp dụng khi kiểm tra hệ thống điện công nghiệp hay các thiết bị tiêu thụ điện lớn.
4. Ω: Thang đo điện trở
Dấu hiệu này được dùng để đo điện trở của các linh kiện điện tử, giúp bạn kiểm tra xem linh kiện có còn hoạt động tốt không hay đã hư hỏng.
5. 0Ω ADJ (0Ω Adjust): Chỉnh không ôm
Chức năng này giúp điều chỉnh đồng hồ về điểm 0 trước khi đo điện trở, đảm bảo kết quả đo chính xác hơn. Đây là thao tác quan trọng mà người dùng không nên bỏ qua.
6. COM (Common): Đầu chung
Đây là điểm kết nối chung, nơi cắm que đo màu đen. Dù bạn đo điện áp, dòng điện hay điện trở, que đo đen luôn được cắm vào cổng này.
7. +: Đầu đo dương
Que đo đỏ sẽ cắm vào cổng này khi đo điện áp hoặc dòng điện một chiều, giúp xác định hướng dòng điện và đo lường chính xác hơn.
8. OUTPUT: Đo điện áp xoay chiều
Khi đo điện áp thuần xoay chiều, que đỏ sẽ được cắm vào cổng OUTPUT. Đây là chế độ đo chuyên biệt cho các ứng dụng xoay chiều.
9. ┌┐ hoặc →: Phương đặt nằm ngang
Ký hiệu này hướng dẫn cách đặt đồng hồ nằm ngang khi thực hiện đo, đảm bảo kết quả không bị ảnh hưởng bởi góc độ đo lường.
10. o ┴ hoặc ↑: Phương đặt thẳng đứng
Tương tự, ký hiệu này chỉ cách đặt đồng hồ theo phương thẳng đứng, tùy theo yêu cầu của từng phép đo.
Ý nghĩa của các cung chia độ trên đồng hồ vạn năng kim
Cung chia độ trên đồng hồ vạn năng kim không chỉ là những vạch số bình thường mà còn chứa đựng những ý nghĩa quan trọng giúp bạn đo lường các thông số điện một cách chính xác. Việc hiểu rõ chức năng của từng cung chia độ sẽ giúp bạn sử dụng đồng hồ một cách hiệu quả và chuyên nghiệp hơn

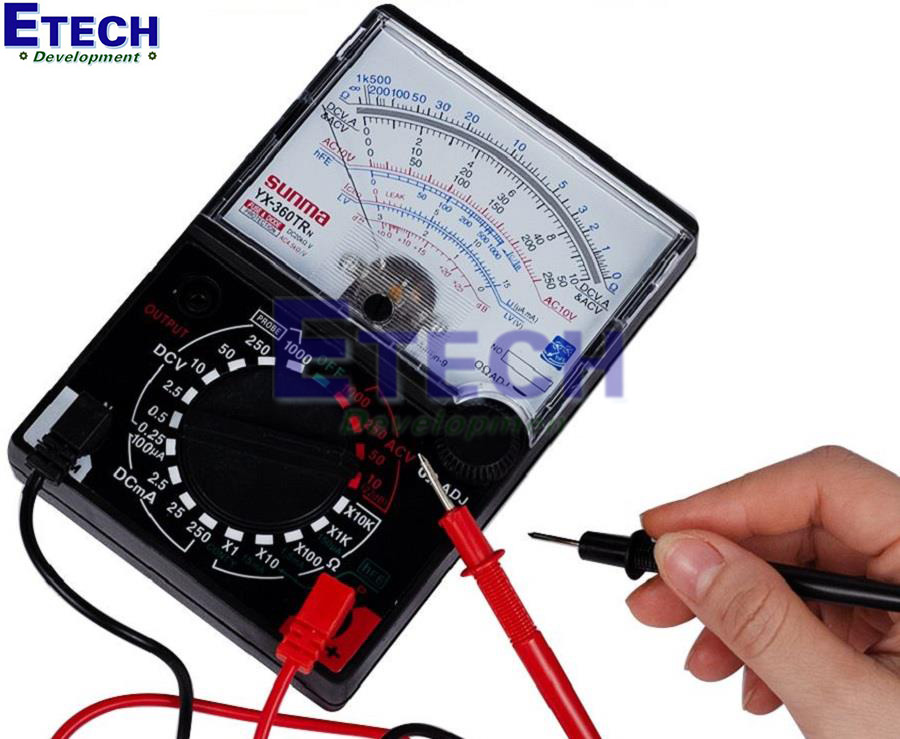

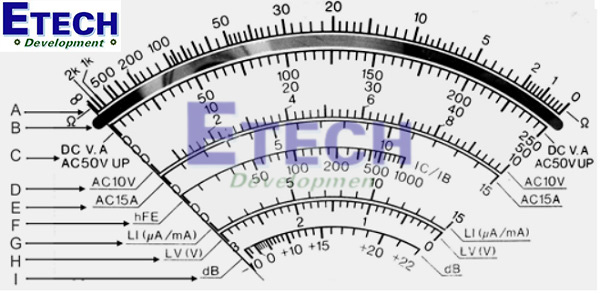

1. A – Cung chia thang đo điện trở
Cung chia này được dùng để đo giá trị điện trở, với cách sắp xếp đặc biệt: giá trị lớn nhất nằm bên trái và giá trị nhỏ nhất nằm bên phải. Việc đọc giá trị điện trở qua cung này giúp bạn nhanh chóng xác định trạng thái của linh kiện điện tử, từ đó đánh giá chất lượng mạch điện.
2. B – Mặt gương chống sai số
Một chi tiết không thể bỏ qua chính là mặt gương trên đồng hồ. Mặt gương này giúp hạn chế sai số khi đọc kết quả. Khi quan sát, nếu hướng nhìn của bạn vuông góc với mặt gương, kim chỉ thị sẽ che bóng của nó, cho phép bạn đọc kết quả một cách chính xác nhất.
3. C – Cung chia độ thang đo điện áp
Đây là cung chia giúp bạn đọc giá trị đo điện áp một chiều và xoay chiều từ 50V trở lên. Nó bao gồm 3 vạch chia độ với các giá trị 250V, 50V và 10V. Đảm bảo việc đọc giá trị ở những mức điện áp này sẽ giúp bạn tránh khỏi những sự cố nguy hiểm liên quan đến điện áp cao.
4. D – Cung chia độ điện áp xoay chiều dưới 10V
Cung chia độ này dành riêng cho việc đo điện áp xoay chiều dưới 10V. Tuy nhiên, nó có hạn chế do sử dụng diode bán dẫn chỉnh lưu, khiến sụt áp trên diode gây ra sai số nhỏ, cần lưu ý khi sử dụng ở các mức đo này.
5. E – Cung chia độ đo dòng điện xoay chiều đến 15A
Khi cần đo dòng điện xoay chiều lên tới 15A, cung chia này sẽ trở thành "người hùng". Với thang đo này, bạn có thể kiểm tra các thiết bị tiêu thụ điện lớn mà không lo bị quá tải hay sai số.
6. F – Cung chia độ đo hệ số khuếch đại dòng một chiều của transistor (hFE)
Đây là cung chia độ chuyên biệt cho việc kiểm tra hệ số khuếch đại dòng (hFE) của transistor. Nếu bạn đang làm việc với các linh kiện bán dẫn, chức năng này sẽ giúp bạn nhanh chóng kiểm tra chất lượng và hoạt động của transistor trong mạch điện.
7. G, H – Cung chia độ kiểm tra dòng điện và điện áp tải đầu cuối
Các cung chia độ này phục vụ cho việc đo lường điện áp và dòng điện tại các tải đầu cuối. Điều này cực kỳ hữu ích khi bạn cần kiểm tra tình trạng hoạt động của một thiết bị hay mạch điện cụ thể, giúp bạn đảm bảo rằng mọi thứ đang vận hành bình thường.
8. I – Cung chia độ thang kiểm tra dB
Cuối cùng, thang đo này dùng để kiểm tra mức độ âm thanh (dB) trong các hệ thống âm thanh hoặc các thiết bị liên quan. Việc có thang đo dB trên đồng hồ vạn năng kim mở ra thêm một chức năng đặc biệt, giúp bạn có thể kiểm tra được cường độ âm thanh bên cạnh các phép đo điện.
