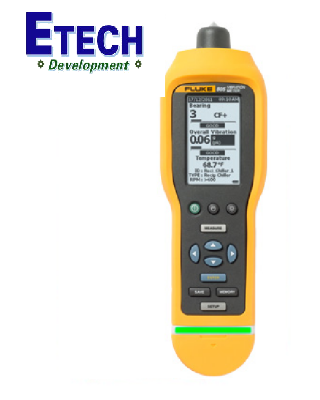

Máy đo độ rung Fluke 805 là dòng máy đo độ rung gia tốc chuyên nghiệp và tiện lợi, được sử dụng rộng rãi trong các ngành công nghiệp như sản xuất, bảo dưỡng, và sửa chữa máy móc. Bài viết này sẽ giới thiệu về máy đo độ rung Fluke 805, đồng thời trình bày về chức năng, ưu điểm và cách sử dụng tốt nhất.
Thông số kỹ thuật máy đo độ rung Fluke 805
Thông số kỹ thuật chung
Hãng sản xuất:
Fluke
Model
805
Xuất xứ
Mỹ
Bảo hành
12 tháng
Loại pin
AA (2)Lithium Iron Disulfide
Tuổi thọ pin
250 lần đo
Kích thước (Dài x Rộng x Cao)
25,72 cm x 16,19 cm x 9,84 cm
(10,13 in x 6,38 in x 3,875 in)
Khối lượng
1,16 kg (2,55 lb)
Đầu nối
USB mini-B 7 chân cắm, giắc cắm đầu ra âm thanh stereo (giắc cắm tai nghe 3,5 mm), giắc cắm cảm biến bên ngoài (đầu nối SMB)
Máy đo độ rung
Dải tần số thấp (độ rung tổng thể)
10 Hz đến 1.000 Hz
Dải tần số cao (đo CF+)
4.000 Hz đến 20.000 Hz
Mức độ nghiêm trọng
Tốt, Đạt, Không đạt, Không chấp nhận được
Giới hạn rung
50 g đỉnh (100 g đỉnh-đỉnh)
Bộ biến đổi A/D
16 bit
Tỷ số tín hiệu và nhiễu
80 dB
Tốc độ lấy mẫu
Tần số thấp
Tần số cao
20.000 Hz
80.000 Hz
Đồng hồ thời gian thực dự phòng
Pin nút
Cảm biến
Độ nhạy
100 mV g ± 10%
Dải đo
0,01 g đến 50 g
Dải tần số thấp (độ rung tổng thể)
10 Hz đến 1.000 Hz
Dải tần số cao
4.000 Hz đến 20.000 Hz
Độ phân giải
0,01 g
Độ chính xác
Tại 100 Hz ± 5% giá trị đo
Đơn vị biên độ
Gia tốc
g, m/sec²
Vận tốc
in/sec, mm/sec
Độ chuyển dịch
đơn vị góc, mm
Nhiệt kế hồng ngoại (Đo nhiệt độ)
Dải đo
-20 °C đến 200 °C (-4 °F đến 392 °F)
Độ chính xác
±2 °C (4 °F)
Tiêu cự
Cố định, tại ~3,8 cm (1,5")
Cảm biến bên ngoài
Lưu ý: Fluke hỗ trợ chứ không cung cấp cảm biến ngoài
Dải tần số
10 Hz đến 1.000 Hz
Điện áp phân cực (để cấp nguồn)
20 V dc đến 22 V dc
Dòng điện phân cực (để cấp nguồn)
Tối đa 5 mA
Firmware
Hiệu chuẩn
Yêu cầu hiệu chuẩn của nhà máy (Có)
Giao diện ngoài
Giao tiếp USB 2.0 (tốc độ cao nhất)
Dung lượng dữ liệu
Cơ sở dữ liệu trên bộ nhớ flash
Nâng cấp
Thông qua USB
Bộ nhớ
Lên tới 3.500 lần đo
Tiêu chuẩn phát xạ
Tiêu chuẩn phóng tĩnh điện: chớp (burst)
Theo chuẩn EN 61000-4-2
Tiêu chuẩn nhiễu điện từ
Theo chuẩn EN 61000-4-3
RE
Theo chuẩn CISPR 11, Hạng A
Môi trường
Nhiệt độ hoạt động
-20 °C đến 50 °C (-4 °F đến 122 °F)
Nhiệt độ bảo quản
-30 °C đến 80 °C (-22 °F đến 176 °F)
Độ ẩm hoạt động
10% đến 95% RH
(không ngưng tụ)
Độ cao hoạt động/bảo quản
3048 mét trên mực nước biển (10.000 feet)
Chuẩn IP
IP54
Giới hạn rung
500g đỉnh
Thử va đập rơi
1 mét
Chức năng
Máy đo độ rung Fluke 805 được thiết kế với nhiều chức năng hữu ích để đáp ứng các yêu cầu định lượng và định tính của việc đo độ rung. Với cảm biến độ rung tích hợp, máy có thể đo độ rung tại các điểm khác nhau trên máy móc và đưa ra các thông số kỹ thuật chính xác như độ rung tổng thể, tốc độ rung và biên độ rung.
Bên cạnh đó, máy cũng cung cấp khả năng phân tích và so sánh dữ liệu đo với các tiêu chuẩn và ngưỡng độ rung để đưa ra đánh giá và phân loại tình trạng của máy.
Ưu điểm nổi bật
Độ chính xác: Máy đo độ rung Fluke 805 được đánh giá cao về độ chính xác và độ tin cậy, giúp người dùng xác định chính xác tình trạng độ rung của máy móc và đưa ra quyết định nhanh chóng.
Tiện lợi: Với thiết kế nhỏ gọn và dễ sử dụng, máy đo độ rung Fluke 805 là một công cụ tiện lợi cho việc kiểm tra và đo độ rung tại các điểm khác nhau trên máy móc.
Đa năng: Máy đo độ rung Fluke 805 không chỉ đo độ rung mà còn cung cấp các thông số kỹ thuật quan trọng như tốc độ rung và biên độ rung, giúp người dùng hiểu rõ hơn về tình trạng của máy móc.
Cách sử dụng máy đo độ rung Fluke 805
Bước 1: Nhấn nút nguồn phím số 2. Khi màn hình bật, nó sẽ hiển thị như hình bên dưới. Nhấn giữ tiếp để tắt nguồn, thông báo hiện lên thì đồng ý.
Bước 2: Nếu màn hình khởi động bị lỗi dữ liệu, hãy nhấn giữ nút nguồn 2 giây để khởi động lại nó. Máy sẽ trở lại bình thường.
Bước 3: Nhấn nút SET UP để vào chế độ cài đặt.
Bước 4: Nhấn nút lên xuống để vào chế độ muốn cài đặt. Nhấn Enter để chọn nó.
Bước 5: Chọn đơn vị đo: Nhấn nút lên xuống tới menu UNITS.
Bước 6: Nhấn ENTER để vào menu UNITS. Chọn đơn vị phù hợp.
Bước 7: Nhấn nút lên xuống để chọn đơn vị mình cần.
Bước 8: Nhấn ENTER để chọn.
Bước 9: Nhấn nút SAVE để lưu và thoát khỏi menu cài đặt.
Bước 10: Nhấn nút sáng trái, sang phải để tới trang cài đặt tiếp theo.
Bước 11: Làm tương tự để cài đặt thời gian và ngày tháng.
Bước 12: Cài đặt thời gian sáng đèn. Vào menu Backlight Timeout, nhấn nút lên xuống và ENTER để chọn thời gian sáng đèn.
Bước 13: Nhấn nút SAVE để lưu tất cả lại.
Bước 14: Cài đặt pin, Emissivity (Sự phát xạ) cũng làm tương tự.
Cách kết nối tai nghe
Bước 1: Mở nắp đậy phía dưới đầu đo ra.
Bước 2: Cắm tai nghe vào lỗ 3.5 mm
Bước 3: Nhấn vào cảm biến TIP để kiểm tra:
Kết nối USB:
Bước 1: Cắm cáp kết nối vào cổng kết nối phía dưới nắp đậy.
Bước 2: Update Firmware để có thể xuất file excel.
Cách đo:

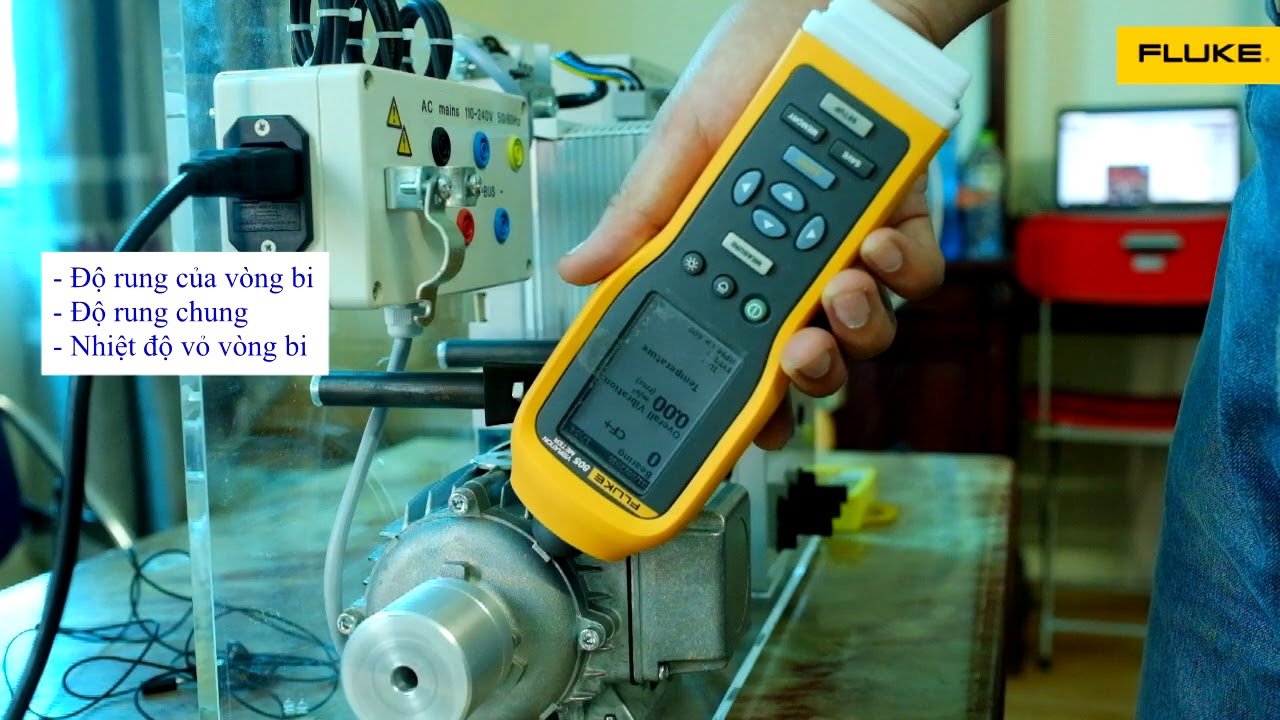

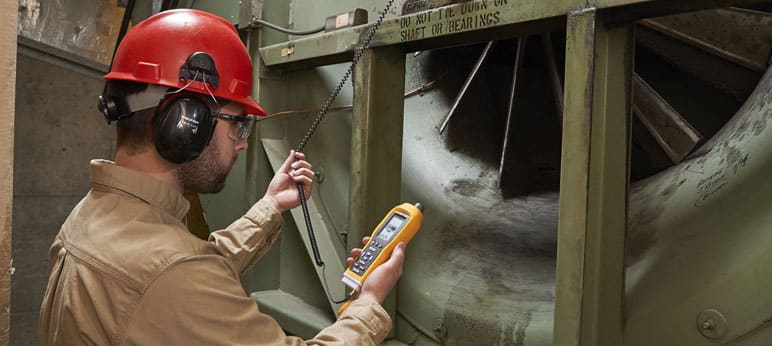

Bước 1: Nhấn nút MEASURE và hướng đầu cảm biến đo vuông góc với bề mặt cần đo.
Bước 2: Đưa đầu cảm biến tới gần vật cần đo, càng gần càng tốt, cho tới khi đèn chuyển màu xanh.
Bước 3: Giữ đồng hồ cố định, chờ đợi cho tới khi đèn LED màu xanh tắt.
Bước 4: Đọc kết quả trên màn hình hiển thị.
Kết luận
Máy đo độ rung Fluke 805 là một công cụ chuyên nghiệp và tiện lợi để đánh giá và phân tích độ rung. Với độ chính xác cao, tiện lợi và đa năng, máy đáp ứng được yêu cầu của các ngành công nghiệp và giúp người dùng hiểu rõ hơn về tình trạng và hiệu suất của máy móc. Việc sử dụng máy đo độ rung Fluke 805 sẽ đảm bảo hoạt động ổn định và hiệu quả của các máy móc trong quá trình sản xuất và bảo dưỡng.
