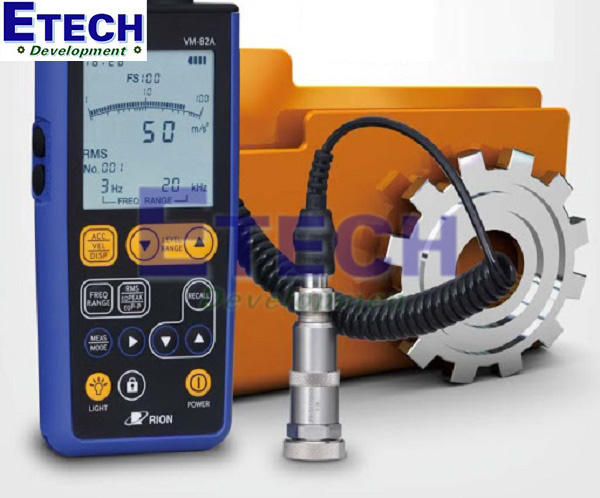

Hãng sản xuất : RION
Model : VM-82A
Bảo hành : 12 tháng với thân máy,03 tháng với đầu dò
Gia tốc kế áp điện PV-57I (cung cấp)
Loại : Gia tốc kế áp điện kiểu cắt (tương thích CCLD)
Độ nhạy : 5,1 mV / (m / s2) (± 15%) 80 Hz, 23 ° C
Tần số: 1 Hz đến 5 kHz (± 10%)
Kích thước/ trọng lượng : 17 (chiều rộng trên mặt phẳng hình lục giác) × 49 mm / 45 g
*** Tiêu chuẩn áp dụng : Dấu CE, Chỉ thị WEEE, RoHS Trung QuốcTiêu chuẩn EMC: IEC 61326-1 CISPR 11 IEC 61000-6-2
Phạm vi đo (sử dụng PV-57I)
Gia tốc : 0.02 đến 200 m/s2 / EQ PEAK / 1 Hz đến 5 kHz
Vận tốc : 0.3 đến 1 000 mm/s / RMS / 3 Hz đến 1 kHz
0.1 đến 1 000 mm/s / RMS / 10 Hz đến 1 kHz
Dịch chuyển : 0.02 đến 100 mm / EQ PEAK / 3 Hz đến 500 Hz
0.001 đến 100 mm / EQ PEAK / 10 Hz đến 500 Hz
*** Phạm vi tần số Rion VM-82A :
Gia tốc : 3 Hz đến 1 kHz, 3 Hz đến 5 kHz, 1 Hz đến 100 Hz, 3 Hz đến 20 kHz
Vận tốc : 10 Hz đến 1 kHz, 3 Hz đến 1 kHz
Dịch chuyển : 10 Hz đến 500 Hz, 3 Hz đến 500 Hz
Các giá trị đại diện cho phạm vi được đo đến khoảng 10% suy giảm từ phản hồi phẳng, do bộ lọc thông cao hoặc hành động của bộ lọc thông thấp. Các đặc tính điện cho vận tốc từ 10 Hz đến 1 kHz phù hợp với các yêu cầu về dải tần của JIS B 0907 “Rung cơ học của máy quay và chuyển động tịnh tiến – Yêu cầu đối với các thiết bị đo độ nghiêm trọng rung”.
*** Đo phạm vi toàn thang đo :
Đối với gia tốc kế PV-57I vàgia tốc kế có độ nhạy : 1.0 đến 9.9 mV/(m/s2)
Gia tốc : 1, 10, 100, 1 000 m/s2
Vận tốc : 10, 100, 1 000 mm/s
Dịch chuyển : 0.1, 1, 10, 100 mm
Khi độ nhạy của gia tốc kế là 0,1 đến 0,99 mV / (m / s2), phạm vi tăng theo hệ số 10 Khi độ nhạy của gia tốc là 10 đến 99 mV / (m / s2), phạm vi giảm theo hệ số 1/10
*** Đặc điểm chỉ định Rion VM-82A
Gia tốc : RMS, EQ PEAK
Vận tốc : RMS, EQ PEAK
Dịch chuyển :RMS, EQ PEAK, EQ p-p
EQ PEAK= RMS x √2 EQ p-p = EQ PEAK × 2

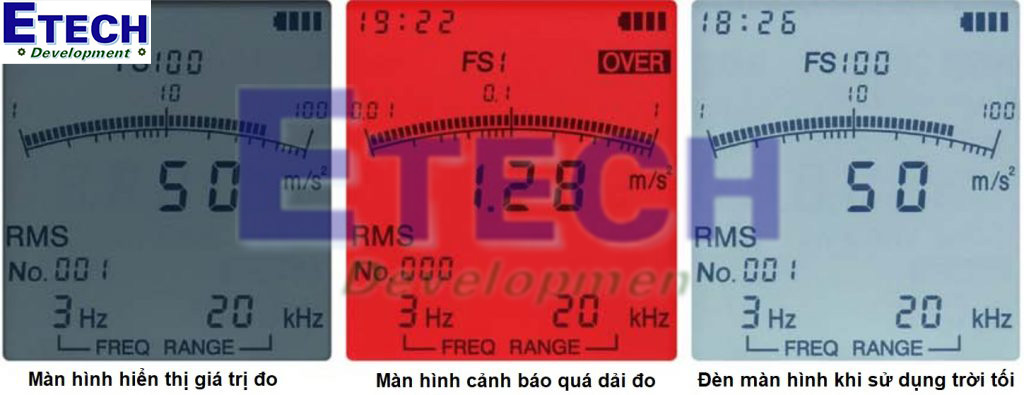

*** Bảng điều khiển LCD (LCD phân đoạn đơn sắc)
Hiển thị giá trị đo : Phạm vi hiển thị 001 đến 128Giá trị trung bình của 20 giá trị lấy mẫu cho mỗi 100 ms được hiển thị, được cập nhật cứ sau 2 giây
Hiển thị biểu đồ dạng thanh : Tỷ lệ logarit, 1 đến 100% tỷ lệ toàn phần
Đặc điểm chỉ định : RMS, EQ PEAK, EQ p-p
Dấu hiệu quá tải : “QUÁ” hiển thị trên màn hình và màu màn hình chuyển sang màu đỏ
Chỉ báo chế độ đo : Gia tốc, Vận tốc, Dịch chuyểnChỉ báo địa chỉ bộ nhớ: 000 đến 999 (1 000 dữ liệu)
Chỉ báo trạng thái pin : Màn hình 4 đoạn
Chỉ báo thời gian : Năm, tháng, ngày, giờ, phút
Độ nhạy của gia tốc kế : 0,10 đến 0,99, 1,0 đến 9,9, 10 đến 99 mV / (m / s2)
*** Bộ nhớ dữ liệu : Có thể lưu trữ tối đa 1000 dữ liệu (000 đến 999)
Hiệu chỉnh độ lợi : Lựa chọn độ nhạy gia tốc thiết lập mức tăng phù hợp
Phạm vi cài đặt : 0,10 đến 0,99, 1,0 đến 9,9, 10 đến 99 mV / (m / s2)(pC / (m / s2), khi sử dụng VP-40/42)
*** Đầu ra Rion VM-82A
+ Đầu ra AC
Phạm vi toàn thang đo 1 V
Trở kháng đầu ra Xấp xỉ. 600
+ Đầu ra DC
Phạm vi toàn thang 1 V
Trở kháng đầu ra Xấp xỉ. 600
+ Điện áp đầu ra và độ chính xác hiển thị (đặc tính điện)
Gia tốc : Phạm vi toàn thang đo ±2 % (80 Hz)
Vận tốc : Phạm vi toàn thang đo ±3 % (80 Hz)
Dịch chuyển : Phạm vi toàn thang đo ±5 % (80 Hz)
+ Độ chính xác tổng thể (kết hợp với PV-57I)
Gia tốc : Phạm vi toàn thang đo ±5 % (80 Hz)
Vận tốc : Phạm vi toàn thang đo ±8 % (80 Hz)
Dịch chuyển : Phạm vi toàn thang đo ±10 % (80 Hz)
*** Giao diện Rion VM-82A
USB : Để xuất dữ liệu và điều khiển từ xa cho thiết bị, nhập dữ liệuđến máy tính yêu cầu phần mềm chuyển chuyên dụng
Điều kiện môi trường để hoạt động
Gia tốc kế : −20 ° C đến +70 ° C, tối đa. 90% rhĐơn vị chính: 10 ° C đến +50 ° C, tối đa. 90% rh
*** Yêu cầu về năng lượng :
4 pin IEC R6 (cỡ AA), Bộ đổi nguồn AC (NC-98E, tùy chọn
Tiêu thụ hiện tại : 65 mA
Tuổi thọ pin (sử dụng liên tục)
Pin kiềm : Xấp xỉ 24 giờ (nhiệt độ phòng, đèn nền TẮT,đầu ra và chức năng giao tiếp TẮT)
Pin niken-hydrua (en XX ®) : Xấp xỉ 32 giờ (nhiệt độ phòng, đèn nền TẮT,đầu ra và chức năng giao tiếp TẮT)
Kích thước / Trọng lượng :
Xấp xỉ : 171,5 (H) x 74 (W) x 25,5 (D) mm / Xấp xỉ 270 g (bao gồm cả pin)
