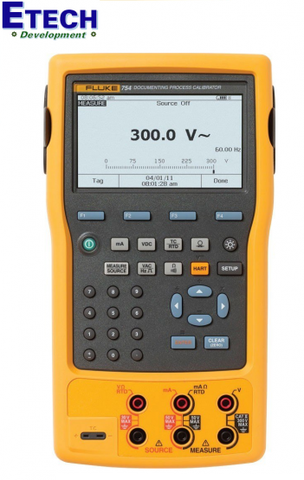

Hãng sản xuất: Fluke
Model: 754
Xuất xứ : Fluke
Bảo hành: 12 Tháng
Thông số kỹ thuật:
________________________________________
Điện áp một chiều Phạm vi / Độ phân giải 1 năm 2 năm
100.000 mV 0,02% + 0,005 mV 0,03% + 0,005 mV
3.00000 V 0,02% + 0,00005 V 0,03% + 0,00005 V
30.0000 V 0,02% + 0,0005 V 0,03% + 0,0005 V
300,00 V 0,05% + 0,05 V 0,07% + 0,05 V
Điện áp xoay chiều 3.000 V (40 Hz đến 500 Hz) / 0,001 V 0,5% + 0,002 V 1,0% + 0,004 V
30,00 V (40 Hz đến 500 Hz) / 0,01 V 0,5% + 0,02 V 1,0% + 0,04 V
300,0 V (40 Hz đến 500 Hz) / 0,1 V 0,5% + 0,2 V 1,0% + 0,2 V
DC hiện tại 30.000 mA 0,01% + 5 uA 0,015% + 7 uA
110,00 mA 0,01% + 20 uA 0,015% + 30 uA
Sức cản 10.000 Ω 0,05% + 50 mΩ 0,07% + 70 mΩ
100,00 0,05% + 50 mΩ 0,07% + 70 mΩ
1,0000 kΩ 0,05% + 500 mΩ 0,07% + 0,5
10.000 kΩ 0,1% + 10 0,15% + 15
Tần số 1,00 đến 110,00 Hz / 0,01 Hz 0,05 Hz
110,1 đến 1100,0 Hz / 0,1 Hz 0,5 Hz
1.101 đến 11.000 kHz / 0,001 kHz 0,005 kHz
11,01 đến 50,00 kHz / 0,01 kHz 0,05 kHz
Nguồn chính xác
1 năm 2 năm
Điện áp một chiều 100.000 mV 0,01% + 0,005 mV 0,015% + 0,005 mV
1,00000 V 0,01% + 0,00005 V 0,015% + 0,0005 V
15.0000 V 0,01% + 0,0005 V 0,015% + 0,0005 V
DC hiện tại 22.000 mA (nguồn) 0,01% + 0,003 mA 0,02% + 0,003 mA
Bồn rửa hiện tại (mô phỏng) 0,02% + 0,007 mA 0,04% + 0,007 mA
Sức cản 10.000 Ω 0,01% + 10 mΩ 0,015% + 15 mΩ
100,00 0,01% + 20 mΩ 0,015% + 30 mΩ
1,0000 kΩ 0,02% + 0,2 0,03% + 0,3
10.000 kΩ 0,02% + 3 0,03% + 5
Tần số 0,1 đến 10,99 Hz 0,01 Hz
0,01 đến 10,99 Hz 0,01 Hz
11,00 đến 109,99 Hz 0,1 Hz
110,0 đến 1099,9 Hz 0,1 Hz
1.100 đến 21.999 kHz 0,002 kHz
22.000 đến 50.000 kHz 0,005 kHz
Thông số kỹ thuật
Chức năng ghi nhật ký dữ liệu Đo chức năng Điện áp, dòng điện, điện trở, tần số, nhiệt độ, áp suất
Tốc độ đọc 1, 2, 5, 10, 20, 30 hoặc 60 bài đọc / phút
Độ dài bản ghi tối đa 8000 bài đọc (7980 cho 30 hoặc 60 bài đọc / phút)
Chức năng dốc Hàm nguồn Điện áp, dòng điện, điện trở, tần số, nhiệt độ
Tỷ lệ 4 bước / giây
Phát hiện chuyến đi Tính liên tục hoặc điện áp (phát hiện liên tục không khả dụng khi tìm nguồn cung cấp)
Chức năng vòng lặp Vôn Có thể lựa chọn, 26 V
Sự chính xác 10%, tối thiểu 18 V ở 22 mA
Tối đa hiện tại 25 mA, bảo vệ ngắn mạch
Điện áp đầu vào tối đa 50 V DC
Chức năng bước Hàm nguồn Điện áp, dòng điện, điện trở, tần số, nhiệt độ
Bước thủ công Bước có thể lựa chọn, thay đổi bằng các nút mũi tên
Tự động lưu Lập trình đầy đủ cho chức năng, bắt đầu trì hoãn, giá trị bước, thời gian trên mỗi bước, lặp lại
Thông số kỹ thuật môi trường
Nhiệt độ hoạt động -10 ° C đến + 50 ° C
Nhiệt độ bảo quản -20 ° C đến + 60 ° C
Chống bụi / nước Đáp ứng IP52, IEC 529
Độ cao hoạt động 3000 m trên mực nước biển trung bình (9842 ft)
Thông số kỹ thuật an toàn
Cơ quan phê duyệt CAN / CSA C22.2 Số 1010.1-92, ASNI / ISA S82.01-1994, UL3111 và EN610-1: 1993
Thông số kỹ thuật cơ khí
Kích thước 136 x 245 x 63 mm (5,4 x 9,6 x 2,5 in)
Cân nặng 1,2 kg (2,7 lb)
Pin Bộ pin bên trong Li-ion: 7.2V, 4400mAh, 30 Wh
Tuổi thọ pin > 8 giờ điển hình
Thay thế pin Thay thế mà không cần hiệu chuẩn mở; không có công cụ cần thiết
Kết nối cổng phụ Đầu nối mô-đun áp suất
Kết nối USB để giao tiếp với PC của bạn
Đầu nối dụng cụ kỹ thuật số (HART)
Kết nối cho bộ sạc / bộ khử pin tùy chọn
Dung lượng lưu trữ dữ liệu Kết quả thủ tục hiệu chuẩn 1 tuần
Thông số kỹ thuật 90 ngày Khoảng thời gian đặc điểm kỹ thuật tiêu chuẩn cho 750 Seriesare 1 và 2 năm.
Đo lường chính xác 90 ngày và độ chính xác nguồn có thể được ước tính bằng cách chia thông số kỹ thuật "% số lần đọc" hoặc "% sản lượng" trong một năm cho 2 năm.
Thông số kỹ thuật của sàn, được biểu thị bằng "% của toàn thang đo" hoặc "số đếm" hoặc "ohms" không đổi.
Đầu báo nhiệt độ, điện trở
Độ hoặc% số đọc - Loại (α) Phạm vi ° C Đo ° C 1
1 năm 2 năm
100 Ω Pt (385) -200 đến 100
100 đến 800 0,07 ° C
0,02% + 0,05 ° C 0,14 ° C
0,04% + 0,10 ° C
200 Ω Pt (385) -200 đến 100
100 đến 630 0,07 ° C
0,02% + 0,05 ° C 0,14 ° C
0,04% + 0,10 ° C
500 Pt (385) -200 đến 100
100 đến 630 0,07 ° C
0,02% + 0,05 ° C 0,14 ° C
0,04% + 0,10 ° C
1000 Ω Pt (385) -200 đến 100
100 đến 630 0,07 ° C
0,02% + 0,05 ° C 0,14 ° C
0,04% + 0,10 ° C
100 Ω Pt (3916) -200 đến 100
100 đến 630 0,07 ° C
0,02% + 0,05 ° C 0,14 ° C
0,04% + 0,10 ° C
100 Ω Pt (3926) -200 đến 100
100 đến 630 0,08 ° C
0,02% + 0,06 ° C 0,16 ° C
0,04% + 0,12 ° C
10 Ω Cu (427) -100 đến 260 0,2 ° C 0,4 ° C
120 Ω Ni (672) -80 đến 260 0,1 ° C 0,2 ° C
Nguồn hiện tại Nguồn ° C Hiện tại cho phép 2
1 năm 2 năm
1 mA 0,05 ° C
0,0125% + 0,04 ° C 0,10 ° C
0,025% + 0,08 ° C 0,1 mA đến 10 mA
500 A 0,06 ° C
0,017% + 0,05 ° C 0,12 ° C
0,034% + 0,10 ° C 0,1 mA đến 1 mA
250 A 0,06 ° C
0,017% + 0,05 ° C 0,12 ° C
0,034% + 0,10 ° C 0,1 mA đến 1 mA
150 A 0,06 C
0,017% + 0,05 ° C 0,12 C
0,034% + 0,10 ° C 0,1 mA đến 1 mA
1 mA 0,05 ° C
0,0125% + 0,04 ° C 0,10 ° C
0,025% + 0,08 ° C 0,1 mA đến 10 mA
1 mA 0,05 ° C
0,0125% + 0,04 ° C 0,10 ° C
0,025% + 0,08 ° C 0,1 mA đến 10 mA
3 mA 0,2 ° C 0,4 ° C 0,1 mA đến 10 mA
1 mA 0,04 ° C 0,08 ° C 0,1 mA đến 10 mA
1. Đối với phép đo RTD hai và ba dây, thêm 0,4 ° C vào thông số kỹ thuật.
2. Hỗ trợ các máy phát xung và PLC với thời gian xung ngắn tới 1 ms
Nhiệt độ, cặp nhiệt điện
Kiểu Nguồn ° C Đo ° C Nguồn ° C
1 năm 2 năm 1 năm 2 năm
E -250 đến -200 1.3 2.0 0,6 0,9
-200 đến -100 0,5 0,8 0,3 0,4
-100 đến 600 0,3 0,4 0,3 0,4
600 đến 1000 0,4 0,6 0,2 0,3
N -200 đến -100 1 1,5 0,6 0,9
-100 đến 900 0,5 0,8 0,5 0,8
900 đến 1300 0,6 0,9 0,3 0,4
J -210 đến -100 0,6 0,9 0,3 0,4
-100 đến 800 0,3 0,4 0,2 0,3
800 đến 1200 0,5 0,8 0,3 0,3
K -200 đến -100 0,7 1 0,4 0,6
-100 đến 400 0,3 0,4 0,3 0,4
400 đến 1200 0,5 0,8 0,3 0,4
1200 đến 1372 0,7 1 0,3 0,4
T -250 đến -200 1.7 2,5 0,9 1,4
-200 đến 0 0,6 0,9 0,4 0,6
0 đến 400 0,3 0,4 0,3 0,4
B 600 đến 800 1.3 2.0 1 1,5
800 đến 1000 1 1,5 0,8 1.2
1000 đến 1820 0,9 1.3 0,8 1.2
R -20 đến 0 2.3 2,8 1.2 1.8
0 đến 100 1,5 2.2 1.1 1.7
100 đến 1767 1 1,5 0,9 1,4
S -20 đến 0 2.3 2,8 1.2 1.8
0 đến 200 1,5 2.1 1.1 1.7
200 đến 1400 0,9 1,4 0,9 1,4
1400 đến 1767 1.1 1.7 1 1,5
C 0 đến 800 0,6 0,9 0,6 0,9
800 đến 1200 0,8 1.2 0,7 1
1200 đến 1800 1.1 1.6 0,9 1,4
1800 đến 2316 2.0 3.0 1.3 2.0
L -200 đến -100 0,6 0,9 0,3 0,4
-100 đến 800 0,3 0,4 0,2 0,3
800 đến 900 0,5 0,8 0,2 0,3
Bạn -200 đến 0 0,6 0,9 0,4 0,6
0 đến 600 0,3 0,4 0,3 0,4
HA 0 đến 1000 1 1,5 0,4 0,6
1000 đến 2000 1.6 2.4 0,6 0,9
2000 đến 2500 2.0 3.0 0,8 1.2
XK -200 đến 300 0,2 0,3 0,2 0,5
300 đến 800 0,4 0,6 0,3 0,6
