Thứ tự pha là gì? Quy định màu và cách xác định bằng thiết bị đo

Trong hệ thống điện ba pha, thứ tự pha là một khái niệm quan trọng quyết định sự ổn định và hiệu quả của các thiết bị điện. Việc xác định đúng thứ tự pha không chỉ đảm bảo thiết bị hoạt động theo đúng thiết kế mà còn giúp giảm thiểu rủi ro hỏng hóc và mất an toàn trong quá trình vận hành. Để hỗ trợ quá trình lắp đặt và kiểm tra, các quy định màu thứ tự pha ra đời nhằm tiêu chuẩn hóa và tạo sự đồng bộ trong ngành điện. Bên cạnh đó, việc hiểu rõ cách xác định thứ tự pha và đồng vị pha là bước không thể thiếu để đảm bảo hệ thống điện hoạt động tối ưu. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về các khái niệm, quy định và cách xác định bằng thiết bị đo thứ tự pha ngay sau đây

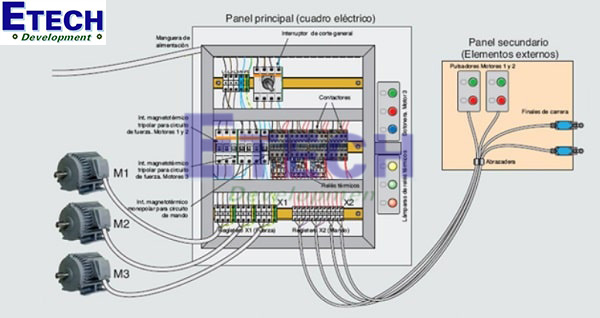

Thứ tự pha là gì

Thứ tự pha trong hệ thống điện ba pha đề cập đến trình tự mà các dòng điện xoay chiều đạt giá trị cực đại theo chu kỳ. Thứ tự này được thể hiện qua ba pha (L1, L2, L3), thường được sắp xếp theo thứ tự cố định để đảm bảo thiết bị điện hoạt động đúng chiều và hiệu quả.

Khi thứ tự pha đúng, động cơ điện hoặc thiết bị ba pha sẽ vận hành theo chiều quay thiết kế, tránh các hỏng hóc không đáng có. Ngược lại, nếu thứ tự pha bị đảo, thiết bị có thể quay ngược, gây ra sự cố hoặc giảm hiệu suất.

Thứ tự pha không chỉ quan trọng trong các ứng dụng công nghiệp mà còn cần thiết trong hệ thống điện dân dụng, đặc biệt khi sử dụng các thiết bị ba pha như điều hòa công suất lớn hoặc bơm nước.

Quy định màu thứ tự pha

Việc quy định màu sắc cho từng pha là một tiêu chuẩn quan trọng trong hệ thống điện. Nó giúp dễ dàng nhận diện và lắp đặt đúng thứ tự pha, đảm bảo an toàn và hiệu quả trong quá trình vận hành.

Quy định màu theo tiêu chuẩn Việt Nam

• Pha L1: Màu vàng.
• Pha L2: Màu xanh lá cây.
• Pha L3: Màu đỏ.
• Dây trung tính (N): Màu xanh dương nhạt.
• Dây tiếp địa (PE): Màu vàng xanh (sọc).

Quy định màu theo tiêu chuẩn quốc tế (IEC)

• Pha L1: Màu nâu.
• Pha L2: Màu đen.
• Pha L3: Màu xám.
• Dây trung tính (N): Màu xanh dương nhạt.
• Dây tiếp địa (PE): Màu vàng xanh (sọc).

Những quy định này không chỉ giúp tăng độ chính xác khi lắp đặt mà còn đảm bảo tính tương thích giữa các hệ thống điện ở quy mô toàn cầu.

Cách xác định thứ tự pha bằng thiết bị đo

Việc xác định đúng thứ tự pha là cần thiết để đảm bảo các thiết bị điện hoạt động an toàn và hiệu quả. Dưới đây là các cách phổ biến để xác định thứ tự pha:

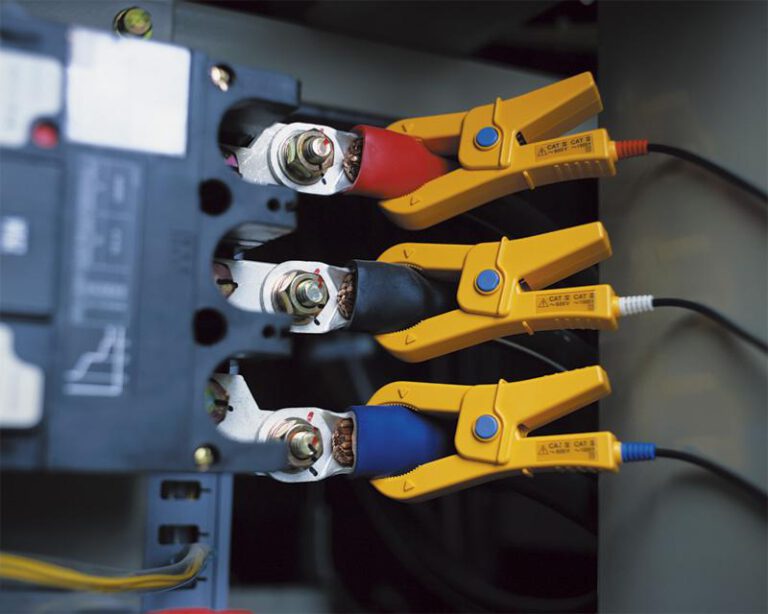

Sử dụng đồng hồ đo thứ tự pha

Đồng hồ đo thứ tự pha (Phase Sequence Meter) là công cụ chuyên dụng, cho phép kiểm tra nhanh chóng và chính xác thứ tự pha trong hệ thống điện.

• Kết nối các đầu dò của đồng hồ với các pha L1, L2, L3.
• Thiết bị sẽ hiển thị thứ tự pha thông qua đèn báo hoặc mũi tên chỉ hướng.

Quan sát hoạt động của động cơ

Một cách đơn giản để xác định thứ tự pha là kết nối tạm thời động cơ điện với hệ thống điện.

• Nếu động cơ quay đúng chiều thiết kế, thứ tự pha đã đúng.
• Nếu động cơ quay ngược, thứ tự pha đã bị đảo và cần điều chỉnh lại.

Sử dụng đèn báo pha

• Kết nối đèn báo pha với hệ thống điện.
• Quan sát trình tự sáng của các đèn để xác định thứ tự pha.

Xem thêm:

• đồng hồ đo thứ tự pha kyoritsu 8030
• đồng hồ đo thứ tự pha kyoritsu 8031

Kiểm tra thực nghiệm

Trong trường hợp không có thiết bị đo chuyên dụng, kỹ thuật viên có thể kiểm tra bằng cách hoán đổi pha và quan sát hoạt động của thiết bị. Tuy nhiên, cách này cần được thực hiện cẩn thận để tránh rủi ro.

Đồng vị pha và thứ tự pha

Đồng vị pha đề cập đến việc các pha điện có giá trị điện áp và tần số bằng nhau nhưng khác biệt về góc pha. Góc pha này được chia đều theo chu kỳ 360°, thường là:

• Pha L1: Góc pha 0°.
• Pha L2: Góc pha 120°.
• Pha L3: Góc pha 240°.

Trong thực tế, sự đồng vị pha là điều kiện cần để đảm bảo sự ổn định và hiệu quả của hệ thống điện ba pha. Nếu các pha không đồng vị, các thiết bị sẽ hoạt động không ổn định, gây ra tổn thất năng lượng hoặc làm hỏng thiết bị.

Thứ tự pha kết hợp với đồng vị pha đóng vai trò cốt lõi trong việc đảm bảo:

• Các động cơ quay đúng chiều.
• Các tải ba pha được phân phối đồng đều.
• Hệ thống điện hoạt động ổn định và không bị nhiễu pha.

Tầm quan trọng của việc xác định và tuân thủ thứ tự pha

Thứ tự pha và đồng vị pha có ảnh hưởng trực tiếp đến:

An toàn thiết bị:

• Ngăn chặn các sự cố quay ngược chiều động cơ.
• Giảm nguy cơ cháy nổ hoặc hỏng hóc thiết bị.

Hiệu suất vận hành:

• Đảm bảo hiệu suất tối ưu cho các thiết bị ba pha như động cơ, máy phát điện.
• Hạn chế tổn thất năng lượng và tăng tuổi thọ thiết bị.

Tính đồng bộ hệ thống:

• Đảm bảo sự tương thích giữa các thiết bị điện được kết nối với nhau.
• Giúp kỹ thuật viên dễ dàng kiểm tra, bảo trì và sửa chữa hệ thống.

Kết luận

Thứ tự pha là yếu tố quan trọng trong hệ thống điện ba pha, quyết định sự ổn định và hiệu quả của các thiết bị điện. Việc nắm rõ thứ tự pha là gì, quy định màu thứ tự pha, cách xác định thứ tự pha, và hiểu rõ về đồng vị pha sẽ giúp bạn tối ưu hóa hệ thống điện, đảm bảo an toàn và hiệu quả trong mọi tình huống.
