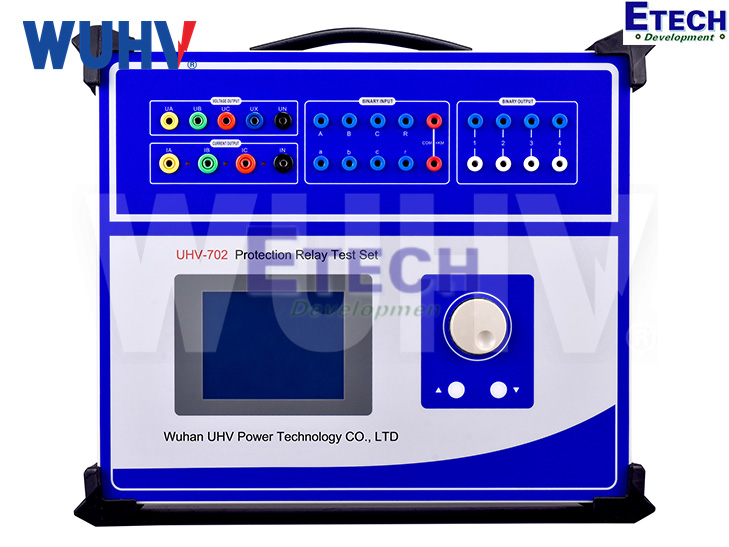

Bộ kiểm tra rơ le bảo vệ UHV-702 Protection Relay Test Set

Bộ kiểm tra rơ le bảo vệ UHV-702 Protection Relay Test Set

Liên hệ

Tình trạng: Còn hàng

Hãng sản xuất: Wuhan UHV Power
Model: UHV-702

Thông Số Kỹ Thuật

Trong ngành điện, mọi thiết bị bảo vệ trước khi đưa vào vận hành hoặc sau khi sửa chữa đều phải được kiểm tra và chứng nhận đạt tiêu chuẩn kỹ thuật. Bộ kiểm tra rơ le bảo vệ UHV-702 Protection Relay Test Set cung cấp các phương tiện để thực hiện việc kiểm tra này một cách bài bản và đáng tin cậy. Dữ liệu thử nghiệm chi tiết và báo cáo được tạo ra từ UHV-702 là bằng chứng khách quan cho thấy rơ le đã được hiệu chuẩn đúng cách, đáp ứng các yêu cầu của nhà sản xuất và các tiêu chuẩn ngành, phục vụ cho công tác quản lý chất lượng và đối chiếu sau này.

Thông số chi tiết bộ kiểm tra rơ le bảo vệ UHV-702 Protection Relay Test Set

Thông số	Chi tiết kỹ thuật
Model	UHV-702
Hãng sản xuất	Wuhan UHV Power Technology Co., Ltd.
Dòng điện xoay chiều (AC Current)
Độ chính xác đầu ra	0.2 cấp
Dòng pha (giá trị hiệu dụng)	0 ~ 40A/pha
Dòng 3 pha song song (tối đa)	0 ~ 120A
Dòng cho phép làm việc lâu dài	10A/pha
Công suất tối đa mỗi pha	450 VA
Công suất tối đa khi 3 pha song song	900 VA
Thời gian cho phép tối đa ở dòng 120A	10 giây
Dải tần số cơ bản	0 ~ 1000 Hz (khi kết nối PC) / 0 ~ 300 Hz (độc lập)
Bội hài	0 ~ 20 lần (khi kết nối PC) / 0 ~ 6 lần (độc lập)
Dòng điện một chiều (DC Current)
Độ chính xác	0.5 cấp
Dòng đầu ra	0 ~ ±10A/pha ; 0 ~ ±30A (3 pha song song)
Điện áp tải tối đa	20V
Điện áp xoay chiều (AC Voltage)
Độ chính xác đầu ra	0.2 cấp
Điện áp pha (giá trị hiệu dụng)	0 ~ 120V
Điện áp dây	0 ~ 240V
Công suất pha/dây	80 VA / 100 VA
Dải tần số cơ bản	0 ~ 1000 Hz (khi kết nối PC) / 0 ~ 300 Hz (độc lập)
Bội hài	0 ~ 20 lần (khi kết nối PC) / 0 ~ 6 lần (độc lập)
Điện áp một chiều (DC Voltage)
Độ chính xác	0.5 cấp
Điện áp pha	0 ~ ±160V
Điện áp dây	0 ~ ±320V
Công suất pha/dây	70 VA / 140 VA
Lượng chuyển mạch & đo thời gian
Ngõ vào chuyển mạch	8 kênh (có thể dùng tiếp điểm rỗng hoặc tiếp điểm điện thế 0~250V)
Ngõ ra chuyển mạch	4 cặp (DC 220V/0.2A – AC 220V/0.5A)
Phạm vi đo thời gian	0.1 ms ~ 9999 s
Độ chính xác đo thời gian	0.1 ms
Màn hình & giao diện	Màn hình màu lớn + bàn phím vật lý, phần mềm tiếng Việt/Anh đầy đủ
Nguồn cấp	AC 220V ±10%, 50Hz hoặc AC 380V (tùy phiên bản)
Kích thước	460 × 420 × 200 mm
Trọng lượng	≈ 18 kg

Giới thiệu

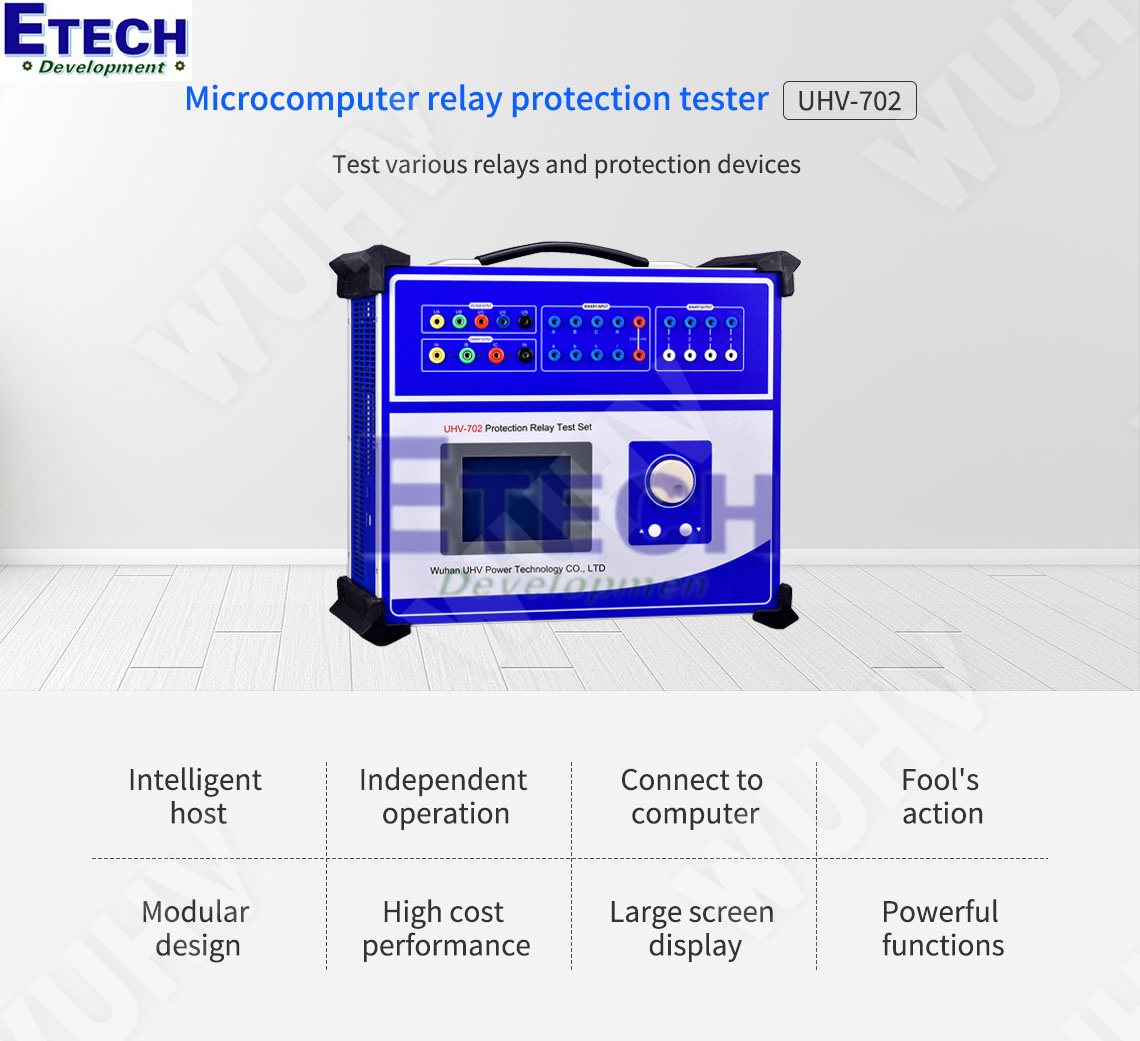

Bộ kiểm tra rơ le bảo vệ UHV-702 là thiết bị thế hệ mới được phát triển dựa trên “Điều kiện kỹ thuật thiết bị thử nghiệm bảo vệ rơ le máy tính” do Bộ ban hành, đồng thời tổng hợp ưu nhược điểm của các thiết bị thử nghiệm trong nước hiện nay. Sản phẩm ứng dụng công nghệ vi điện tử tiên tiến, giúp thu nhỏ kích thước thiết bị nhưng vẫn duy trì hiệu suất mạnh mẽ.

UHV-702 được trang bị màn hình LCD cỡ lớn, điều khiển nhanh bằng nút xoay dạng chuột, cho phép vận hành độc lập hoặc kết nối máy tính để mở rộng khả năng kiểm tra. Thiết bị kết hợp được ưu điểm của cả dòng máy cỡ lớn (đa năng – mạnh mẽ) và máy cỡ nhỏ (gọn – linh hoạt – dễ mang theo), là công cụ lý tưởng cho kỹ sư vận hành và bảo trì bảo vệ rơ le.

Đặc điểm nổi bật

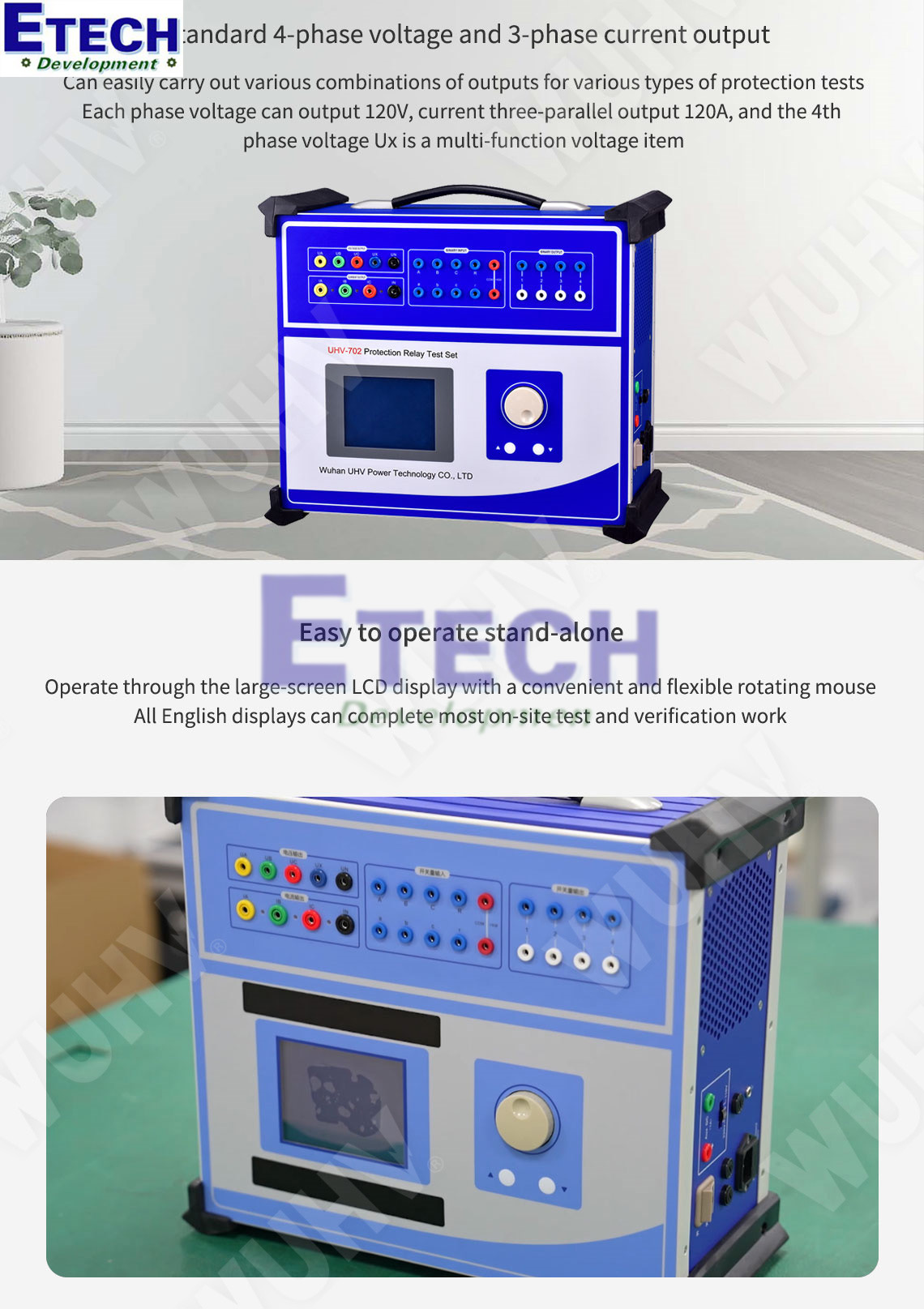

Cấu hình chuẩn 4 pha điện áp + 3 pha dòng điện, dễ dàng thực hiện mọi tổ hợp đầu ra cho các loại thử nghiệm bảo vệ khác nhau. Điện áp mỗi pha lên tới 120 V, dòng mỗi pha lên tới 40 A (10 giây), dòng ba pha song song tối đa 120 A. Pha điện áp thứ 4 (Ux) là pha đa năng, có thể cài đặt thành 4 loại 3U0, điện áp đồng bộ hoặc bất kỳ giá trị điện áp nào cần thiết.
Thao tác độc lập cực kỳ đơn giản. Chỉ cần dùng chuột xoay tiện lợi trên màn hình LCD lớn, toàn bộ giao diện hiển thị tiếng Việt. Máy hoạt động độc lập đã đủ mạnh để hoàn thành hầu hết các công việc kiểm tra hiện trường: kiểm định mọi loại rơ le và bảo vệ vi xử lý, mô phỏng toàn bộ các dạng sự cố phức tạp tức thời, vĩnh viễn và chuyển tiếp để thử nhóm. Khởi động là dùng ngay, thao tác cực dễ.

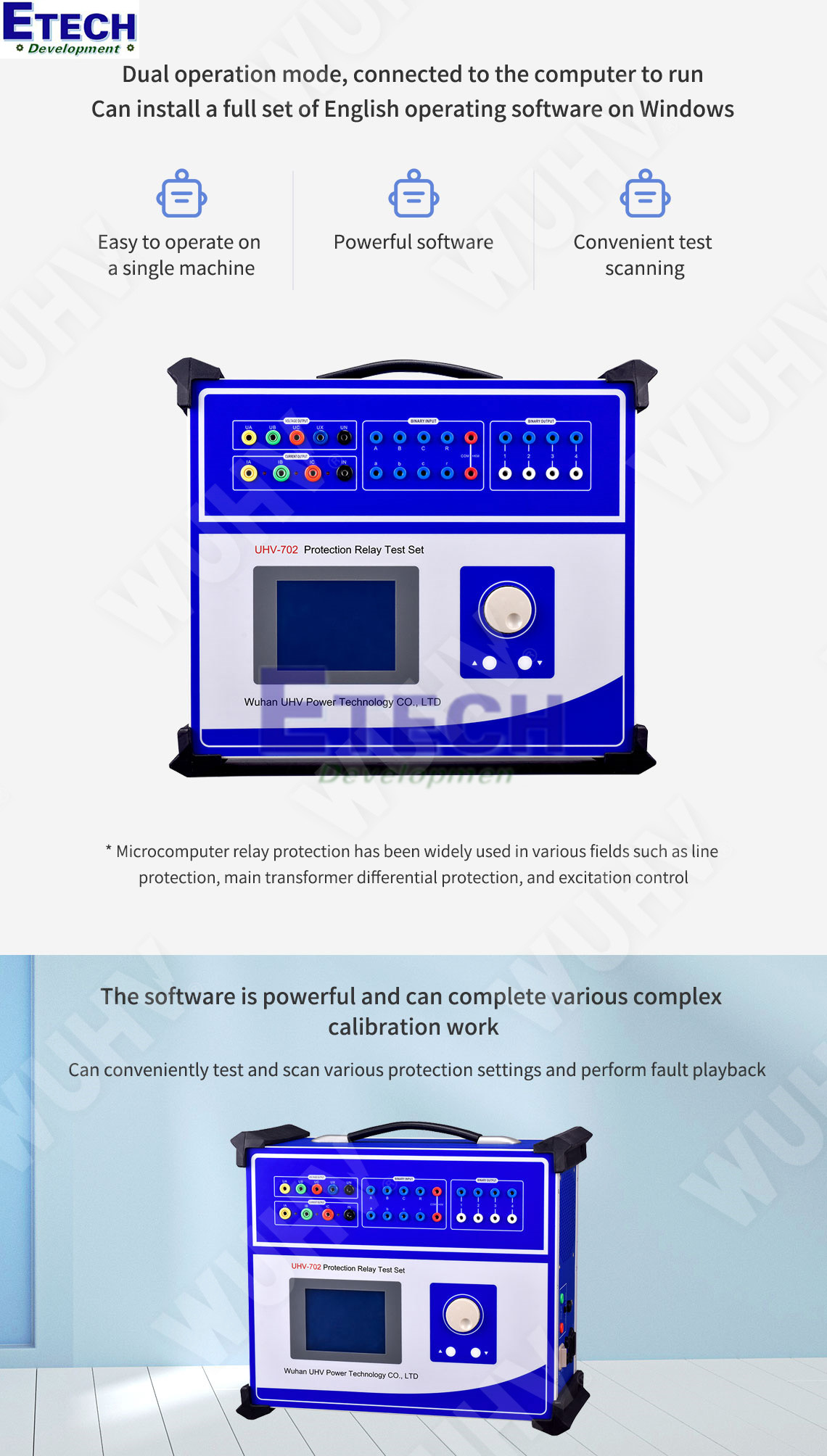

Hai chế độ vận hành: độc lập và kết nối máy tính. Khi kết nối PC qua phần mềm Windows hoàn toàn tiếng Việt, có thể thực hiện các công việc kiểm định phức tạp, tự động hóa cao độ: quét định mức bảo vệ, lưu dữ liệu thời gian thực, hiển thị vector, vẽ dạng sóng sự cố, in báo cáo trực tuyến…
Phần mềm cực mạnh, đáp ứng mọi thử nghiệm tự động hóa cao như: thử vi sai ba pha, chuyển nguồn nhanh phụ, thử tự đóng, kiểm tra định kỳ tái hợp闸 bảo vệ đường dây… Dễ dàng phát lại mọi dạng sự cố, quét định mức, lưu dữ liệu, hiển thị vector và in báo cáo ngay lập tức.
Ngõ tiếp điểm phong phú: 7 kênh vào tiếp điểm + 2 cặp tiếp điểm rỗng ra. Ngõ vào tương thích cả tiếp điểm rỗng và tiếp điểm có điện thế 0~250 V, tự động nhận dạng. Có thể mở rộng thêm ngõ vào/ra theo nhu cầu người dùng.
Màn hình LCD lớn 320×240 độ phân giải cao, toàn bộ quá trình vận hành và kết quả thử nghiệm đều hiển thị tiếng Việt, trực quan và rõ ràng.
Tự bảo vệ hoàn hảo: thiết kế tản nhiệt hợp lý, tích hợp nhiều biện pháp bảo vệ đáng tin cậy, khởi động mềm nguồn điện, tự chẩn đoán và khóa khi có lỗi.
Trang bị nguồn DC chuyên dụng độc lập 110 V và 220 V để cấp trực tiếp cho rơ le mà không cần lấy từ tủ DC hiện trường.
Hiệu năng giá thành cực cao: là sản phẩm liên ngành kết hợp nhiều công nghệ tiên tiến nhất, vừa có hiệu năng của máy thử lớn, vừa có giá của máy thử nhỏ, là lựa chọn tối ưu nhất hiện nay cho kỹ sư bảo vệ.

Kết luận

Trong tương lai, khi hệ thống điện ngày càng trở nên phức tạp và tự động hóa, vai trò của các thiết bị kiểm tra chính xác như UHV-702 sẽ càng trở nên quan trọng. UHV-702 chính là chìa khóa để xây dựng một hệ thống bảo trì dự đoán, nơi mà tình trạng của thiết bị được giám sát và đánh giá liên tục, góp phần vào sự phát triển bền vững của ngành năng lượng. Lien hệ ngay Etech Việt Nam để được tư vấn miễn phí về bộ kiểm tra rơ le bảo vệ UHV-702 Protection Relay Test Set chính hãng mới nhất hiện nay.
