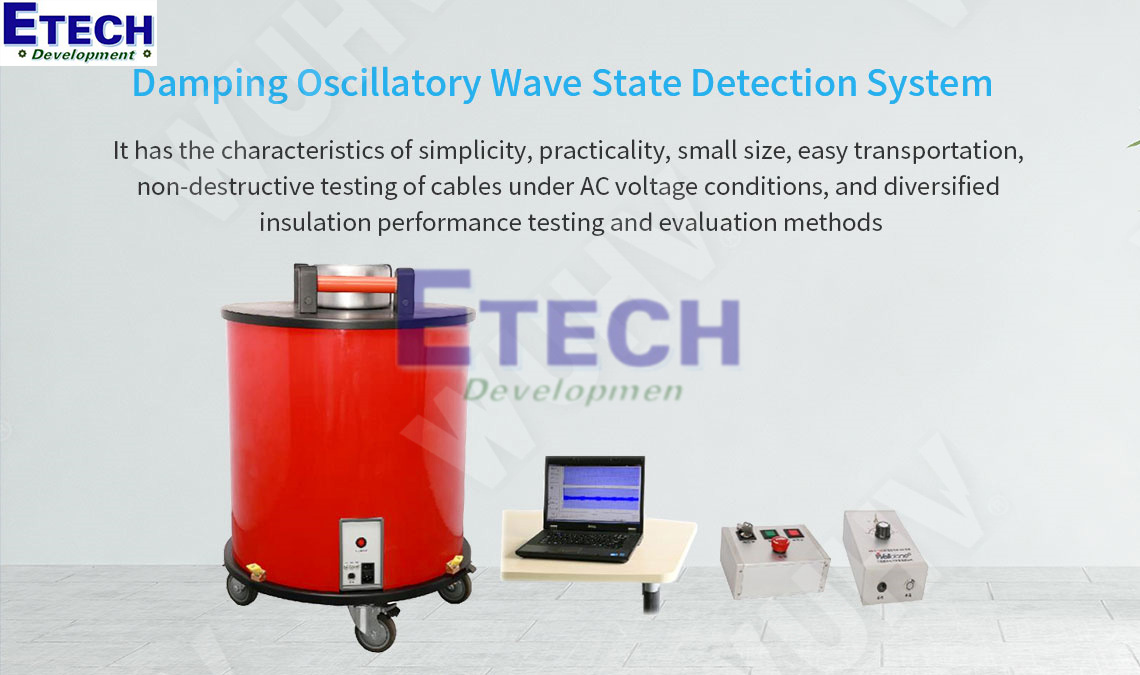

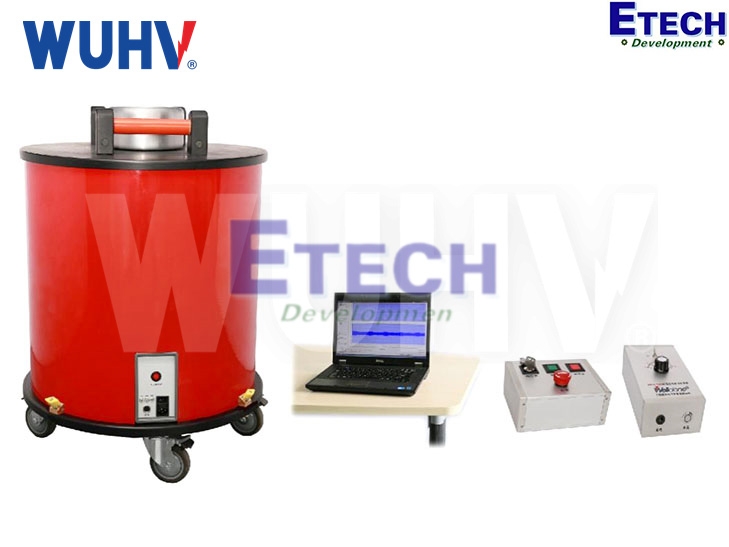

Hệ thống đo sóng dao động tắt dần UHV-505 Damping Oscillatory Wave State Detection System

Hệ thống đo sóng dao động tắt dần UHV-505 Damping Oscillatory Wave State Detection System

Liên hệ

Tình trạng: Còn hàng

Hãng sản xuất: Wuhan UHV Power
Model: UHV-505

Thông Số Kỹ Thuật

Hiện nay độ an toàn và tuổi thọ của hệ thống cáp điện phụ thuộc rất lớn vào chất lượng cách điện. Bên cạnh đó các khiếm khuyết cách điện thường phát triển âm thầm và khó phát hiện nếu không có công cụ kiểm tra phù hợp. Chính vì vậy hệ thống đo sóng dao động tắt dần UHV-505 Damping Oscillatory Wave State Detection System đã được phát triển nhằm hỗ trợ các đơn vị điện lực và doanh nghiệp hạ tầng kỹ thuật đánh giá chính xác trạng thái cách điện cáp, từ đó tối ưu kế hoạch bảo trì và giảm thiểu rủi ro vận hành. Chúng ta cùng tìm hiểu chi tiết thiết bị ngay dưới đây.

Thông số chi tiết hệ thống đo sóng dao động tắt dần UHV-505 Damping Oscillatory Wave State Detection System

Hạng mục	Thông số kỹ thuật
Model	UHV-505
Tên thiết bị	Hệ thống thử cáp & định vị phóng điện cục bộ
Hãng sản xuất	UHV
Nguồn cấp	220VAC ±10%, 50Hz
Điện áp đầu ra tối đa (đỉnh)	30 kV
Dải tần dao động	20 Hz ~ 500 Hz
Chiều dài cáp thử nghiệm	200 m ~ 20 km
Dòng nạp cao áp	8 mA
Công tắc cao áp	Chế độ kích hoạt: Kích hoạt laser công tắc cao áp
Đặc tính công tắc cao áp	Thời gian dẫn: 1 μs; Điện trở chuyển mạch: < 1 Ω
Giao tiếp	Truyền thông cáp quang
Dải đo phóng điện cục bộ (PD)	1 pC ~ 100 nC
Tiêu chuẩn đo PD & băng thông	Phù hợp tiêu chuẩn IEC 60270
Băng thông định vị phóng điện	150 kHz ~ 45 MHz (tự động điều chỉnh)
Độ chính xác định vị PD	1% chiều dài cáp (độ phân giải tối thiểu 2 m)
Dải đo tổn hao điện môi (Tan δ)	0.1% ~ 10%
Tần số lấy mẫu thời gian thực PD	100 MHz
Dung lượng lưu trữ lấy mẫu cục bộ	32 MB (ghi tối đa 300 ms dữ liệu)
Chế độ điều khiển	Điều khiển không dây / có dây
Chế độ hiệu chuẩn PD	Tự động / Thủ công
Tạo sóng dao động tắt dần (OWTS)	Tự động tăng áp, tự động tạo điện áp sóng dao động tắt dần

Đặc điểm

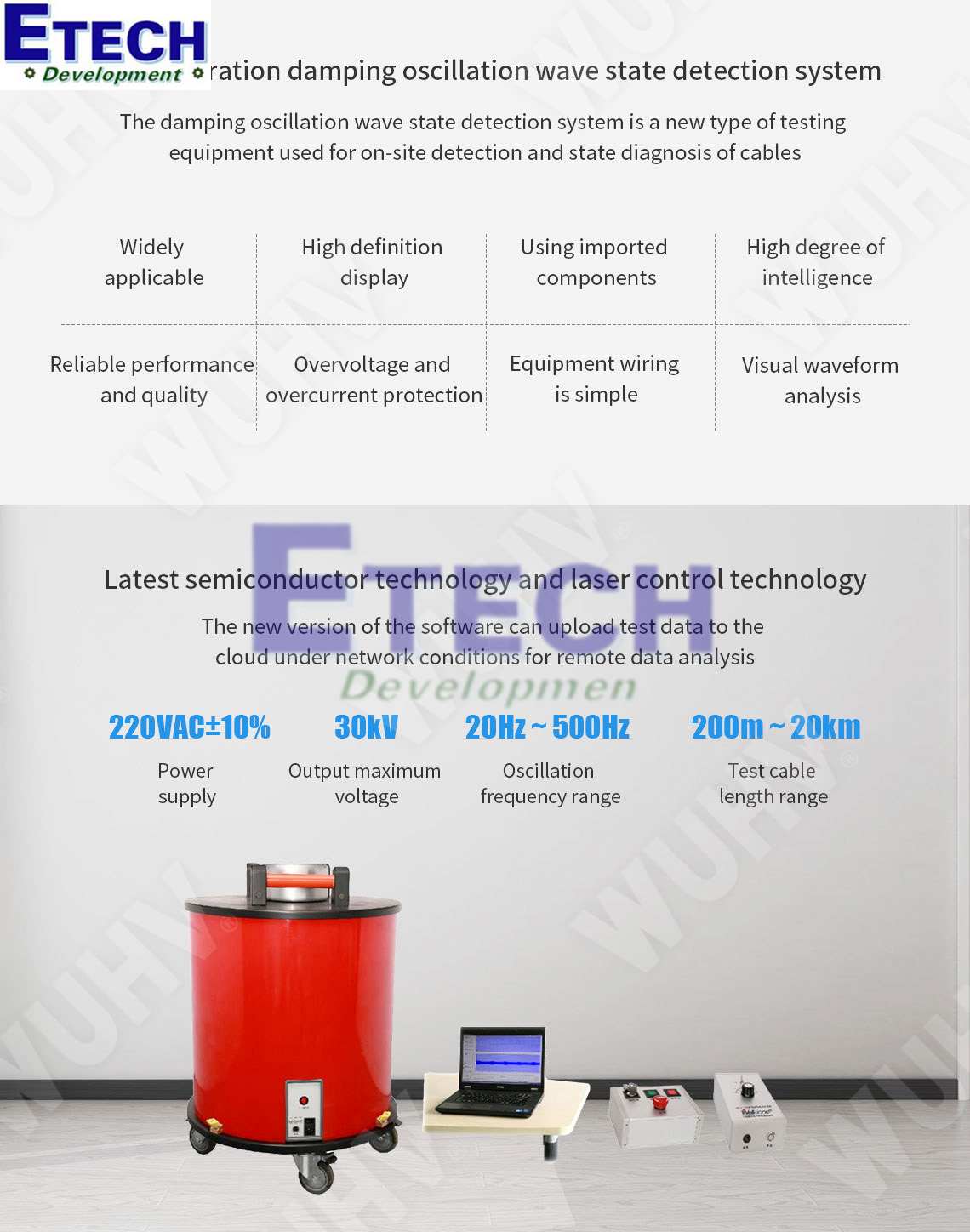

Hệ thống đo sóng dao động tắt dần UHV-505 Damping Oscillatory Wave State Detection System được phát triển trên nền tảng công nghệ hiện đại, tích hợp nhiều giải pháp tiên tiến nhằm nâng cao độ chính xác, độ ổn định và khả năng phân tích trong công tác kiểm tra, đánh giá tình trạng cáp điện trung – cao thế. Các đặc điểm nổi bật bao gồm:

Ứng dụng công nghệ bán dẫn thế hệ mới, giúp thiết bị hoạt động ổn định, đáp ứng nhanh và nâng cao độ tin cậy trong quá trình đo kiểm.
Tích hợp công nghệ điều khiển laser tiên tiến, cho phép kích hoạt và kiểm soát quá trình tạo sóng dao động tắt dần một cách chính xác, an toàn và hiệu quả.
Sử dụng bộ xử lý tín hiệu số (DSP) và công nghệ lọc số hiện đại, giúp phân tích tín hiệu phóng điện cục bộ và sóng dao động một cách rõ ràng, giảm nhiễu và nâng cao độ chính xác của kết quả đo.
Áp dụng công nghệ điều khiển mạng không dây tiên tiến, tạo sự linh hoạt trong vận hành, thuận tiện cho công tác thử nghiệm và giám sát tại hiện trường.
Phiên bản phần mềm mới cho phép tải dữ liệu thử nghiệm lên nền tảng đám mây khi có kết nối mạng, hỗ trợ phân tích dữ liệu từ xa, chia sẻ thông tin nhanh chóng và nâng cao hiệu quả quản lý, đánh giá tình trạng cáp.

Kết luận

Không chỉ đơn thuần là một thiết bị đo lường, hệ thống đo sóng dao động tắt dần UHV-505 Damping Oscillatory Wave State Detection System đóng vai trò như một giải pháp chẩn đoán tổng thể cho hệ thống cáp ngầm. Nhờ khả năng phân tích chính xác và trực quan, UHV-505 giúp kỹ sư đưa ra quyết định bảo trì dựa trên dữ liệu thực tế, giảm thiểu chi phí sửa chữa đột xuất và kéo dài tuổi thọ cáp. Mọi chi tiết về UHV-505 chính hãng quý khách có thể liên hệ trực tiếp với Etech Việt Nam để được tư vấn đầy đủ thông tin sản phẩm và nhận báo giá mới nhất.
