Máy định vị sự cố cáp UHV-500 Cable Fault Locator

Máy định vị sự cố cáp UHV-500 Cable Fault Locator

Liên hệ

Tình trạng: Còn hàng

Hãng sản xuất: Wuhan UHV Power
Model: UHV-500

Thông Số Kỹ Thuật

Thay vì mất hàng giờ, thậm chí hàng ngày để khoanh vùng và đào bới tìm điểm hư hỏng, các kỹ sư ngày nay cần một giải pháp nhanh gọn, chính xác và khoa học. UHV-500 Cable Fault Locator không chỉ đơn thuần là một thiết bị đo, mà là giải pháp định vị sự cố cáp toàn diện, giúp rút ngắn thời gian xử lý, giảm thiểu chi phí và nâng cao tính chuyên nghiệp trong công tác kỹ thuật điện. Chúng ta cùng tìm hiểu thông tin chi tiết về Máy định vị sự cố cáp UHV-500 Cable Fault Locator chính hãng ngay dưới đây.

Thông số chi tiết máy định vị sự cố cáp UHV-500 Cable Fault Locator

Hạng Mục	Thông Số
Model	UHV-500
Tên thiết bị	Máy định vị sự cố cáp (Cable Fault Locator)
Hãng sản xuất	Wuhan UHV Power Technology Co., Ltd.
Khoảng cách kiểm tra tối đa	15 km (lên đến 100 km với đường dây trần)
Vùng chết khi đo	1 m
Độ phân giải hiển thị	1 m
Công suất tiêu thụ	5 VA
Nhiệt độ môi trường làm việc	0 ℃ ~ +40 ℃
Nhiệt độ lưu trữ / đầu cuối	−10 ℃ ~ +50 ℃
Độ ẩm tương đối	20 ~ 90% RH
Kích thước	275 × 220 × 160 mm
Khối lượng	1.8 kg
Chế độ hoạt động bộ phát (Pathfinder)	Phát tín hiệu sóng vuông gián đoạn, tần số cố định
Công suất phát bộ dò tuyến	Pmax ≥ 100 W
Trở kháng đầu ra bộ phát	1 Ω ~ ∞
Tần số tín hiệu phát	16 kHz
Biên độ tín hiệu phát	15 V ~ 340 V
Nguồn cấp bộ phát	AC 220 V ±10%
Sai số đo thô	< 10%
Sai số định vị chính xác	< ±10 cm
Độ khuếch đại kênh điện từ	> 110 dB (≈ 300.000 lần)
Độ nhạy thu kênh điện từ	< 5 μV
Độ khuếch đại kênh âm thanh	< 120 dB (≈ 1.000.000 lần)
Khả năng lọc nhiễu 50 Hz	> 40 dB
Dòng tiêu thụ	< 120 mA (≈ 0.7 W)
Độ sâu phát hiện cáp chôn ngầm	≤ 3 m

Giới thiệu

Máy định vị sự cố cáp UHV-500 Cable Fault Locator là thiết bị kiểm tra sự cố cáp thế hệ mới, dạng xách tay, được nghiên cứu và sản xuất dựa trên nhu cầu thực tế của người sử dụng và điều kiện làm việc ngoài hiện trường. Thiết bị tuân thủ triết lý nhất quán về công nghệ cao – độ chính xác cao – chất lượng cao, góp phần nâng tầm công tác kiểm tra và chẩn đoán sự cố cáp điện.

Hệ thống UHV-500 bao gồm ba bộ phận chính: bộ phát xung, bộ dò tuyến và bộ định vị chính xác. Máy có khả năng phát hiện nhiều dạng sự cố cáp như: điện trở thấp, điện trở cao, ngắn mạch, đứt mạch, rò điện và phóng điện đánh thủng; đồng thời xác định chính xác vị trí sự cố, chiều dài cáp, tuyến đi và độ sâu cáp ngầm.

Thiết bị nổi bật với độ chính xác cao, mức độ tự động hóa lớn, khả năng thích ứng rộng, hoạt động ổn định, trọng lượng nhẹ và dễ dàng mang theo, phù hợp cho công tác kiểm tra, bảo trì và sửa chữa hệ thống cáp điện ngầm.

UHV-500 sử dụng màn hình hiển thị độ phân giải cao, giao diện thân thiện. Việc dò tuyến và định vị sự cố được thực hiện thông qua các phụ kiện như máy dò tuyến, đầu dò chữ T, khung chữ A, tai nghe. Thiết bị phù hợp với các loại cáp có lõi dẫn kim loại, cáp nhiều lõi, cáp có vỏ bọc hoặc lớp chắn.

Đặc tính sản phẩm

Đầy đủ tính năng: Kiểm tra sự cố an toàn, nhanh chóng và chính xác; hỗ trợ phương pháp xung điện áp thấp và flashover cao áp.

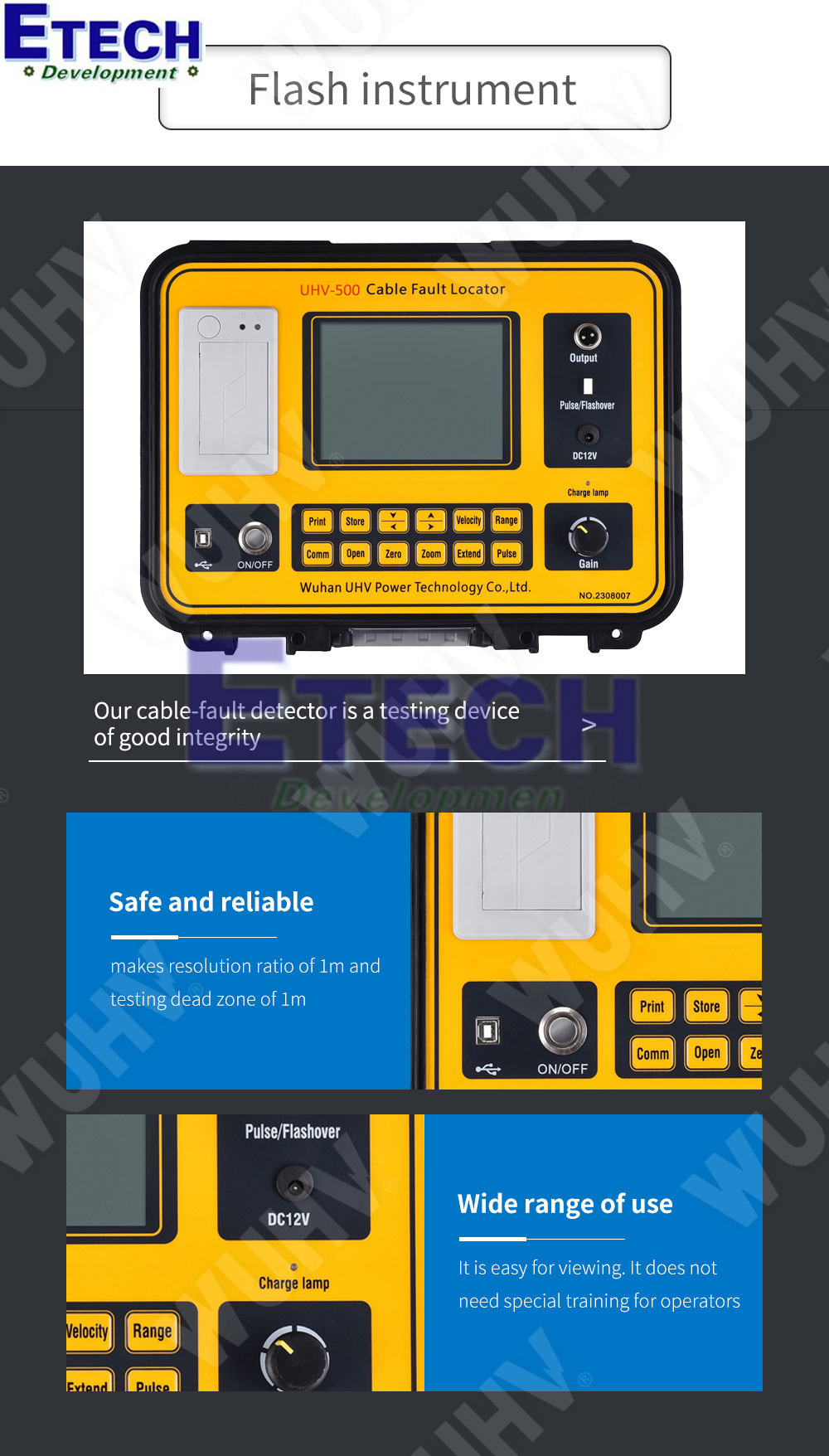

Độ chính xác cao: Tốc độ lấy mẫu A/D lên đến 100 MHz, độ phân giải 1 m, vùng mù 1 m.
Độ lệch tĩnh thấp: Linh kiện cốt lõi nhập khẩu, hoạt động ổn định.
Công suất đầu ra cao: Đảm bảo tín hiệu mạnh và ít suy hao.
Bảo vệ hoàn chỉnh: Chống quá áp, quá dòng.
Dễ mang theo: Pin sạc tích hợp, phù hợp làm việc hiện trường.
Định vị chính xác: Đồng bộ tín hiệu âm thanh và điện từ.
Tự động điều chỉnh: Thay đổi tốc độ lan truyền theo loại cáp.
Chống nhiễu mạnh: Hoạt động ổn định trong môi trường nhiễu cao.
Độ nhạy thu cao: Thu tín hiệu rõ ràng ở khoảng cách xa.

Kết luận

Nếu bạn đang tìm kiếm một thiết bị định vị sự cố cáp chính xác, bền bỉ và phù hợp với nhiều ứng dụng thực tế, Máy định vị sự cố cáp UHV-500 là lựa chọn đáng cân nhắc. Với hiệu quả kỹ thuật và kinh tế vượt trội, UHV-500 giúp chủ động xử lý sự cố cáp nhanh chóng và an toàn. Mọi thông tin chi tiết và báo giá mới nhất, vui lòng liên hệ Etech Việt Nam để được tư vấn.
