Máy kiểm tra CT/PT UHV-105A đa chức năng

Máy kiểm tra CT/PT UHV-105A đa chức năng

Liên hệ

Tình trạng: Còn hàng

Hãng sản xuất: Wuhan UHV Power
Model: UHV-105A

Thông Số Kỹ Thuật

Việc kiểm tra CT/PT không còn đơn thuần là đo tỷ số hay kiểm tra cực tính, mà đòi hỏi đánh giá đầy đủ đặc tính kích từ, sai số, tải thứ cấp và khả năng chịu điện áp. Chính vì vậy máy kiểm tra CT/PT UHV-105A đa chức năng ra đời như một giải pháp đo kiểm tổng hợp, giúp thực hiện nhiều phép thử phức tạp chỉ với một thiết bị duy nhất, tối ưu thời gian và nhân lực cho công tác thí nghiệm điện. Chúng ta cùng tìm hiểu chi tiết máy kiểm tra CT/PT UHV-105A ngay dưới đây.

Thông số chi tiết máy kiểm tra CT/PT UHV-105A đa chức năng

Hạng Mục	Thông Tin
Model	UHV-105A
Tên Thiết Bị	Máy Kiểm Tra CT/PT
Hãng Sản Xuất	Wuhan UHV Power Technology Co., Ltd.
Chức Năng – Biến Dòng (CT)	Đường cong từ hóa; Kiểm tra tỷ số biến; Kiểm tra cực tính; Đường cong sai số 5% & 10%; Bơm dòng sơ cấp; Kiểm tra nhanh (FAST TEST); Thử nghiệm chịu điện áp xoay chiều tần số công nghiệp; Tự động tính điểm gối đặc tính kích từ; Kiểm tra tải thứ cấp thực tế; Kiểm tra điện trở
Chức Năng – Biến Áp (PT)	Thử nghiệm đặc tính kích từ; Kiểm tra tỷ số biến; Kiểm tra cực tính; Thử nghiệm chịu điện áp tần số công nghiệp; Kiểm tra điện trở; Tính toán điểm gối; Kiểm tra tải thứ cấp thực tế
Nguồn Cấp Hoạt Động	AC 220V ±20V, 50–60Hz
Dạng Sóng Đầu Ra	Sóng sin
Điện Áp Đầu Ra Kích Từ	0 ~ 1200V
Dòng Kích Từ Cài Đặt	0 ~ 20A
Dòng Đầu Ra Kiểm Tra Tỷ Số	0 ~ 1000A
Dải Đo Tỷ Số CT	5 ~ 25000A/5A (5000A/1A)
Dải Đo Tỷ Số PT	1 ~ 500kV
Dải Tải	5 ~ 500VA
Dải Đo Điện Trở	0.1 ~ 300Ω
Sai Số	≤ 0.5% (0.3% × Giá trị đo + 0.2% × Thang đo)
Nhiệt Độ Làm Việc	-10℃ ~ +40℃
Độ Ẩm Tương Đối	< 90% RH
Độ Cao Làm Việc	≤ 1000m
Kích Thước (D × R × C)	450 × 350 × 350 mm
Trọng Lượng	≤ 28 kg

Giới thiệu

Máy kiểm tra CT/PT UHV-105A đa chức năng được thiết kế chủ yếu để kiểm tra hiện trường các Biến dòng (CT) và Biến điện áp (PT) loại P. Các hạng mục kiểm tra chính bao gồm: Đặc tính kích từ, Tỷ số biến đổi, Cực tính, Khử từ, Đường cong sai số 5% và 10%, Kiểm tra mạch thứ cấp, Thử nghiệm chịu đựng dòng điện xoay chiều tần số công nghiệp và phụ tải thứ cấp.

Máy được trang bị màn hình LCD và tích hợp sẵn máy in mini, hỗ trợ in kết quả kiểm tra ngay tại hiện trường. Thiết bị hỗ trợ sử dụng USB flash để sao lưu dữ liệu, với thao tác vận hành đơn giản và tiện lợi.

Đặc tính nổi bật

Hỗ trợ kiểm tra đầy đủ cả biến dòng CT và biến điện áp PT
Đáp ứng hoàn toàn các yêu cầu của tiêu chuẩn GB 20840.3-2013, GB 20840.2-2014 và các quy định liên quan khác
Tất cả các hạng mục thử nghiệm đều được hoàn thành chỉ bằng một máy duy nhất, không cần bất kỳ thiết bị phụ trợ nào bên ngoài

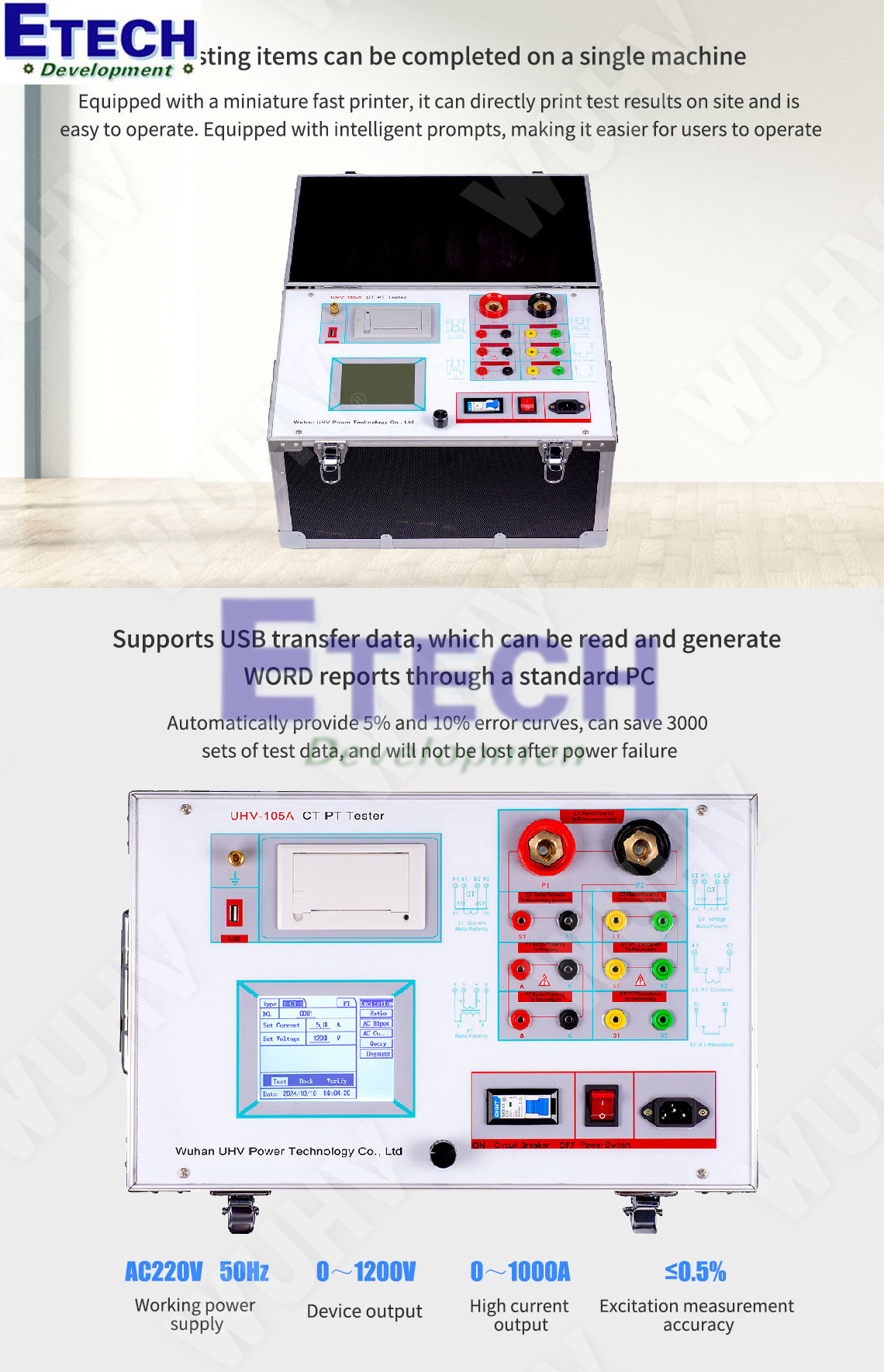

Tích hợp máy in nhiệt mini tốc độ cao, in trực tiếp kết quả kiểm tra ngay tại hiện trường
Sử dụng bộ điều khiển thông minh, thao tác cực kỳ đơn giản
Màn hình LCD cỡ lớn, giao diện hiển thị dạng đồ họa trực quan

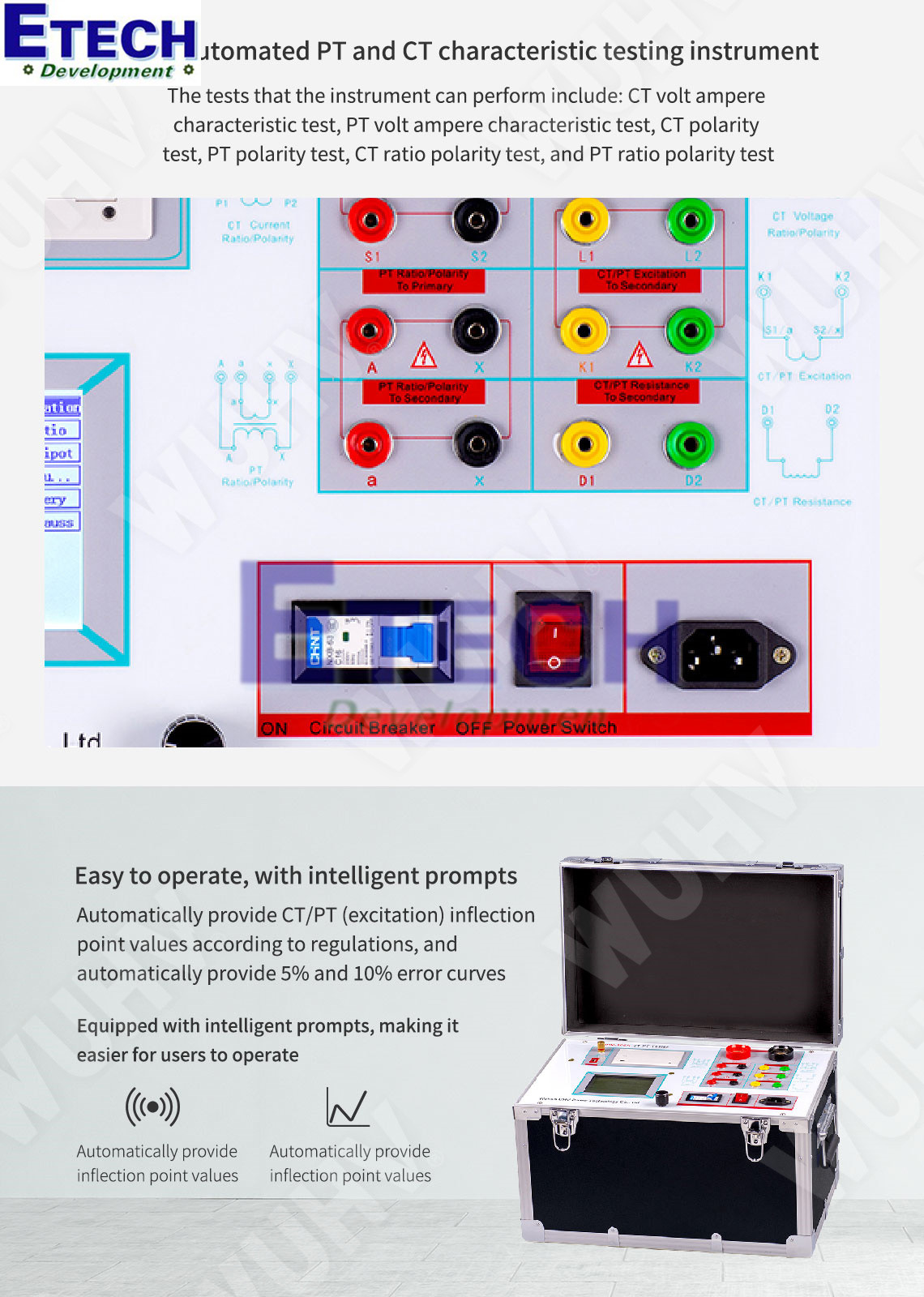

Tự động xác định và hiển thị giá trị điểm uốn (điểm khuỵu) đặc tính kích từ của CT/PT theo quy trình
Tự động vẽ và xuất đường cong sai số 5% và 10%
Bộ nhớ trong lưu được 3000 bộ dữ liệu thử nghiệm, không mất dữ liệu khi mất điện
Hỗ trợ xuất dữ liệu qua USB, đọc trực tiếp trên máy tính thông thường và tự động tạo báo cáo WORD chuyên nghiệp
Thiết kế nhỏ gọn, trọng lượng nhẹ ≤ 22kg, cực kỳ thuận lợi cho công việc kiểm tra hiện trường và di chuyển xa

Kết luận

Máy kiểm tra CT/PT UHV-105A đa chức năng đã khẳng định vị thế là nhân tố không thể thiếu trong chu trình an toàn điện khép kín của thời đại công nghiệp 4.0. Không dừng lại ở vai trò công cụ kiểm tra, UHV-105A hoạt động như "bộ cảm biến thông minh" cung cấp dữ liệu đầu vào quan trọng cho hệ thống quản lý an toàn tổng thể. Sự kết hợp giữa tính đa năng tại chỗ và khả năng tích hợp dữ liệu đã biến UHV-105A trở thành mắt xích then chốt trong mô hình an toàn điện thông minh, chủ động
