Cách đo nội trở pin bằng đồng hồ vạn năng

Việc kiểm tra nội trở của pin là điều cần thiết để đảm bảo hiệu suất và tuổi thọ cho các thiết bị điện tử. Sử dụng đồng hồ vạn năng là phương pháp phổ biến và hiệu quả để thực hiện việc này. Trong bài viết này, chúng ta sẽ tìm hiểu cách đo nội trở của pin một cách chính xác bằng cách sử dụng đồng hồ vạn năng, từ đó giúp bạn nắm vững kiến thức cơ bản và nâng cao hiệu quả trong việc sử dụng và bảo trì pin.

Cách đo nội trở pin bằng đồng hồ vạn năng

Để đo nội trở của pin, bạn cần sử dụng đồng hồ vạn năng đúng cách. Các bước thực hiện như sau:

Bước 1: Chuẩn bị đầy đủ thiết bị

Bạn cần có: đồng hồ vạn năng, một viên pin cần đo nội trở, một bóng đèn hoặc tải phù hợp với loại pin, và giấy bút để ghi chép.

Bước 2: Kết nối pin với đồng hồ vạn năng

Cắm đầu dò màu đỏ vào jack đo điện áp thấp trên đồng hồ và dây màu đen vào jack chân COM. Kết nối các đầu dò với các cực tương ứng của pin.

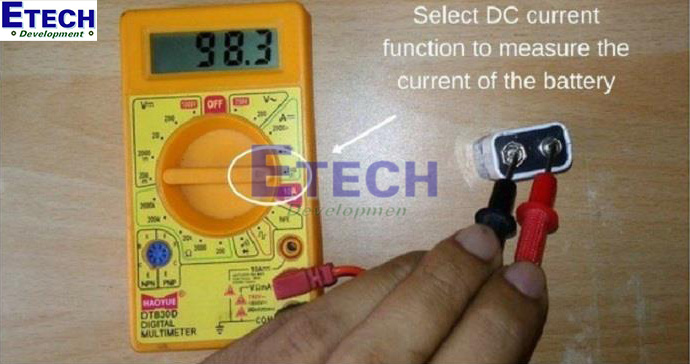

Bước 3: Chọn thang đo phù hợp

Chuyển đồng hồ vạn năng sang thang đo điện áp một chiều (DC) và chọn mức điện áp phù hợp với loại pin. Ví dụ, với pin 9V, dòng tiêu hao khoảng 10mA. Xem thêm: Các thang đo trên đồng hồ vạn năng

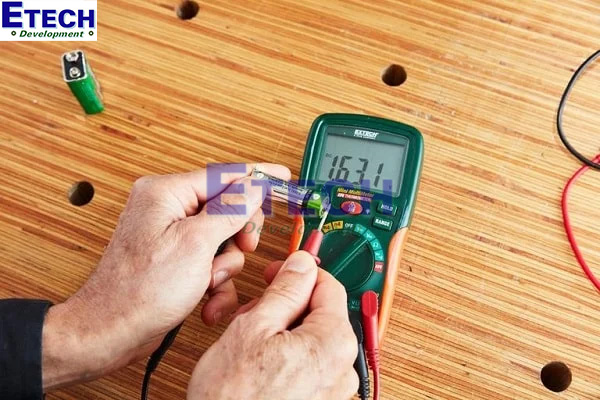

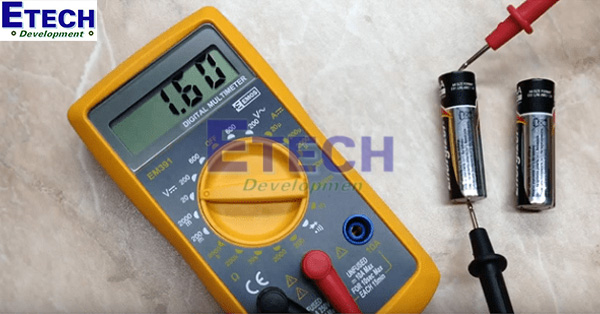

Bước 4: Đo điện áp không tải của pin

Chạm đầu dò đen vào cực âm (-) và đầu dò đỏ vào cực dương (+) của pin. Đo và ghi lại điện áp không tải của pin, ký hiệu là VVV.

Bước 5: Đo điện áp khi có tải

Giữ nguyên thang đo trên đồng hồ, sau đó kết nối bóng đèn hoặc tải với hai cực của pin (đảm bảo kết nối đúng chiều nếu sử dụng bóng đèn LED). Đo điện áp trên hai cực của pin khi có tải và ghi lại giá trị này, ký hiệu là VtV_tVt​.

Bước 6: Đo điện trở của tải

Chuyển đồng hồ vạn năng sang thang đo điện trở và đo điện trở của bóng đèn hoặc tải đã sử dụng. Ghi lại giá trị đo được, ký hiệu là RtR_tRt​.

Xem thêm: Cách đo điện trở bằng đồng hồ vạn năng

Bước 7: Tính toán nội trở của pin

• Sử dụng các giá trị đã đo để áp dụng vào công thức tính nội trở của pin: r=(V−Vt)Vt×Rtr = \frac{(V - V_t)}{V_t} \times R_tr=Vt​(V−Vt​)​×Rt​
• Kết quả thường là một giá trị nhỏ, thường được chuyển đổi sang đơn vị mili Ohm để dễ dàng đánh giá.

Xem thêm: Cách đo dung lượng pin bằng đồng hồ vạn năng

Công thức tính nội trở pin

Để đo nội trở của pin, bạn có thể sử dụng công thức sau:

r=(V−Vt)Vt×Rtr = \frac{(V - V_t)}{V_t} \times R_tr=Vt​(V−Vt​)​×Rt​

Trong đó:

• rrr: Nội trở của pin
• VVV: Điện áp của pin khi không có tải
• VtV_tVt​: Điện áp trên hai cực của pin khi có tải
• RtR_tRt​: Điện trở của tải

Nội trở pin bao nhiêu là tốt?

Theo những chia sẻ của các thợ điện, pin có nội trở dao động từ 0.1 – 0.2 ohm được đánh giá là tốt nhất. Thông thường các pin mới sẽ có nội trở thấp, các loại pin cũ sẽ càng có nội trở cao.

Kết luận

Cách đo nội trở pin bằng đồng hồ vạn năng trên là một quy trình đơn giản nhưng rất quan trọng để đánh giá chất lượng và hiệu suất của pin. Vì thế chỉ cần nắm vững các bước thực hiện và công thức tính toán, bạn có thể xác định chính xác nội trở của pin, từ đó đưa ra quyết định đúng đắn về việc sử dụng hoặc thay thế pin. Đây là một kỹ năng hữu ích, giúp bạn tối ưu hóa tuổi thọ của pin và đảm bảo hiệu suất ổn định cho các thiết bị điện tử.
