Cách đo điện trở bằng đồng hồ vạn năng
Đồng hồ vạn năng là công cụ thiết yếu đối với các kỹ sư điện và thợ điện, luôn được mang theo trong quá trình làm việc để đảm bảo hiệu quả và an toàn. Tuy nhiên, với những người mới bắt đầu hoặc chưa có nhiều kinh nghiệm, việc đo điện trở bằng đồng hồ vạn năng có thể là một thách thức. Để giúp bạn nắm vững kỹ năng này, bài viết sau đây sẽ hướng dẫn cách đo điện trở bằng đồng hồ vạn năng một cách đơn giản và hiệu quả nhất.
Cách đo điện trở bằng đồng hồ vạn năng
Hiện nay có 2 loại đồng hồ vạn năng chính đó là: đồng hồ vạn năng số và đồng hồ vạn năng kim. Hãy cùng chúng tôi khám phá cách sử dụng đồng hồ vạn năng để đo điện trở qua bài viết dưới đây để bạn có thể nắm vững kỹ năng này.

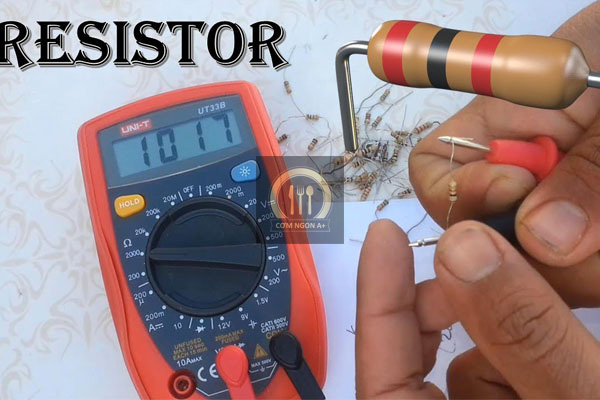

Cách đo điện trở bằng đồng hồ vạn năng số
Đồng hồ vạn năng số dùng để đo điện trở bằng cách hiển thị kết quả đo trên màn hình số, giúp người dùng dễ dàng đọc và ghi lại giá trị điện trở một cách chính xác. Thiết bị này đảm bảo tính tiện lợi, độ chính xác cao và an toàn khi sử dụng.
- Bước 1: Chuyển đồng hồ vạn năng sang chế độ đo điện trở (ký hiệu Ω).
- Bước 2: Cắm que đo màu đen vào cổng chung (COM) và que đo màu đỏ vào cổng V/Ω.
- Bước 3: Đặt hai que đo của đồng hồ vào hai đầu điện trở cần đo. Chọn thang đo gần với giá trị dự kiến để đạt được kết quả chính xác.
- Bước 4: Tiến hành đo lại lần thứ hai để xác nhận kết quả.
- Bước 5: Đọc kết quả đo hiển thị dưới dạng số trên màn hình của đồng hồ vạn năng.
Lưu ý
-
Ngắt Kết Nối Nguồn Điện: Không đo điện trở trong mạch đang có điện. Hãy kiểm tra và tắt nguồn điện trước khi đo để tránh hư hỏng đồng hồ và đảm bảo an toàn.
-
Đo Điện Trở Nhỏ (<10Ω): Đảm bảo que đo và chân điện trở tiếp xúc tốt để có kết quả chính xác.
-
Đo Điện Trở Lớn (>10kΩ): Tránh chạm tay vào hai que đo đồng thời vì điều này có thể làm ảnh hưởng đến kết quả đo.

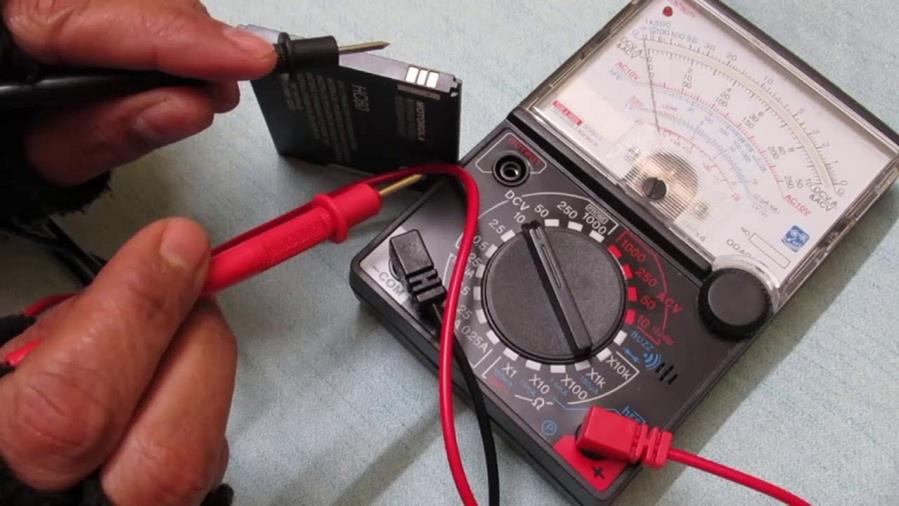

Cách đo điện trở bằng đồng hồ vạn năng kim
Đồng hồ vạn năng kim (analog) Hioki là một công cụ phù hợp để đo điện trở. Dưới đây là các bước cụ thể để bạn có thể đo điện trở một cách chính xác:
Bước 1: Chuyển thang đo của đồng hồ vạn năng kim về thang đo điện trở. Nếu bạn đo điện trở nhỏ, hãy đặt thang đo x1 ohm hoặc x10 ohm. Nếu đo điện trở lớn, đặt thang x1K ohm hoặc 10K ohm. Sau đó, chập hai que đo lại và vặn núm điều chỉnh để kim đồng hồ vạn năng chuyển về vị trí giá trị 0.
Bước 2: Đặt que đo vào hai đầu điện trở và ghi lại chỉ số trên thang đo.
Lưu ý
- Nếu thang đo quá cao, kim đồng hồ sẽ thay đổi rất ít, khiến việc đọc kết quả trở nên khó khăn.
- Nếu thang đo quá thấp, giá trị đo có thể vượt quá thang đo, cũng dẫn đến kết quả không chính xác.

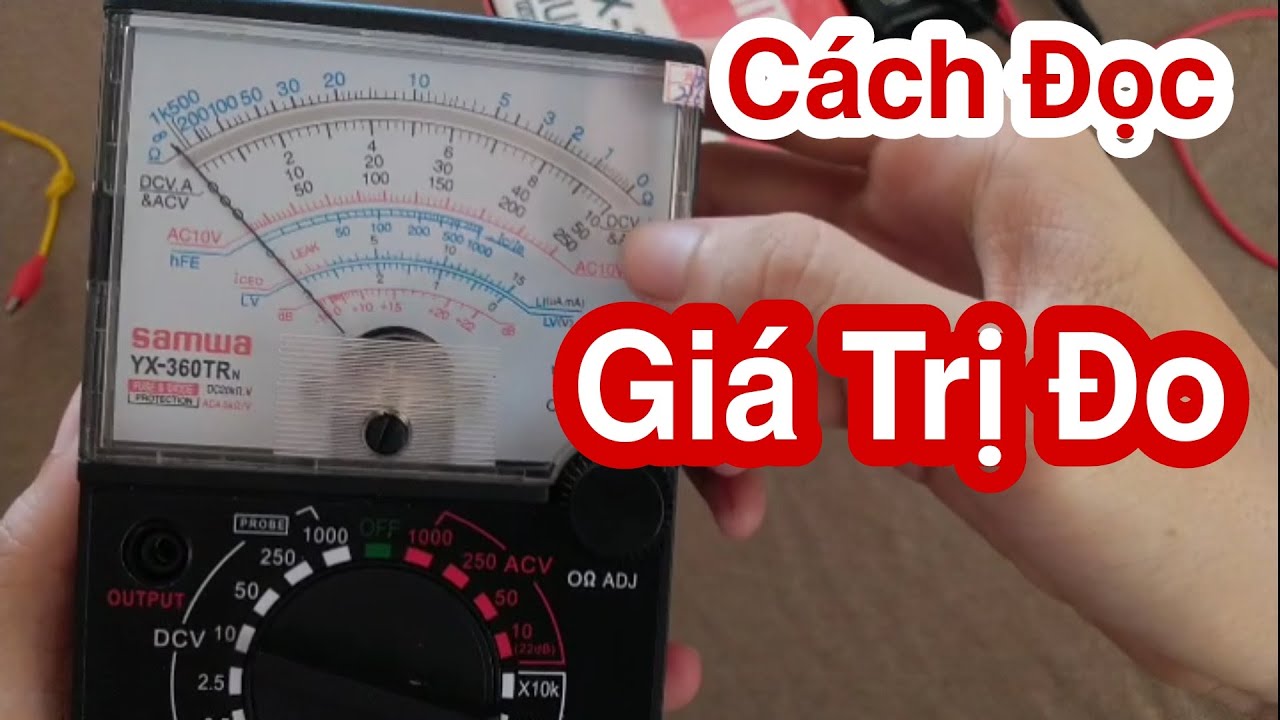

Cách đọc giá trị đo điện trở trên đồng hồ vạn năng
Để đọc giá trị đo điện trở bằng đồng hồ vạn năng kim, hãy tuân thủ các bước sau để đạt được độ chính xác cao nhất:
- Chọn thang đo phù hợp: Hầu hết đồng hồ vạn năng kim có một thang đo điện trở di chuyển từ phải sang trái. Đảm bảo bạn chọn đúng thang đo cho điện trở cần đo (x1 ohm, x10 ohm, x1Kohm, x10Kohm).
- Hiệu chỉnh đồng hồ: Chạm các đầu dò vào nhau và vặn núm điều chỉnh sao cho kim chỉ về 0 ohms. Điều này giúp hiệu chỉnh đồng hồ trước khi đo.
- Thực hiện phép đo: Đặt hai đầu dò vào hai đầu của điện trở cần đo và đọc giá trị hiển thị trên thang đo.
- Kiểm tra phạm vi đo: Nếu đồng hồ hiển thị một số ngẫu nhiên như 0.5, điều này có nghĩa là phạm vi đã được chọn đúng. Ví dụ, nếu bạn đặt thang đo ở 20 kilo-ohms và đồng hồ hiển thị 0.5, giá trị thực của điện trở sẽ là 500 ohms hoặc 0.5 kilo-ohms.
- Điều chỉnh thang đo: Nếu kim chỉ giá trị 1 hoặc OL, điều này có nghĩa là đồng hồ quá tải và cần chuyển sang thang đo lớn hơn. Nếu kim chỉ 0, điều này có nghĩa là thang đo đang quá cao. Hạ thang đo xuống tỷ lệ ohms thay vì kilo-ohms để có kết quả chính xác hơn.
Việc đọc giá trị điện trở bằng đồng hồ vạn năng kim đòi hỏi sự cẩn thận và kinh nghiệm, đặc biệt là khi chọn thang đo và hiệu chỉnh đồng hồ.
Nguyên tắc đo điện trở
Khi đo điện trở bằng đồng hồ vạn năng, việc tuân thủ các nguyên tắc an toàn là rất quan trọng để đảm bảo độ chính xác và tránh nguy hiểm cho người sử dụng cũng như thiết bị.
Xả tụ điện trước khi đo: Trước khi đo điện trở, hãy xả hết điện tích trong các tụ điện của mạch. Điều này giúp tránh ảnh hưởng đến kết quả đo và bảo vệ đồng hồ vạn năng khỏi hư hỏng.
Đo điện trở khi thiết bị không kết nối trong mạch: Không nên đo điện trở khi thiết bị còn kết nối trong mạch. Tốt nhất là tháo thiết bị ra khỏi mạch trước khi đo để tránh ảnh hưởng từ các thành phần khác và đảm bảo kết quả chính xác.
Đảm bảo mạch không được cấp nguồn: Khi cần đo điện trở trong mạch, hãy đảm bảo rằng mạch không được cấp nguồn. Dòng điện trong mạch có thể gây ra kết quả sai lệch hoặc hư hỏng đồng hồ vạn năng.
Xả tụ điện trong mạch: Đảm bảo rằng tất cả các tụ điện trong mạch đã được phóng điện trước khi tiến hành đo để không làm ảnh hưởng đến kết quả đo.
Đo điện trở nhỏ và lớn:
- Điện trở nhỏ (<10Ω): Đảm bảo tiếp xúc tốt giữa que đo và chân điện trở để có kết quả chính xác.
- Điện trở lớn (>10kΩ): Tránh chạm tay vào hai que đo đồng thời để không làm ảnh hưởng đến kết quả đo, do điện trở của cơ thể có thể mắc song song với điện trở cần đo.
Lưu ý
- Hiệu chỉnh đồng hồ: Trước khi đo, kiểm tra và hiệu chỉnh đồng hồ vạn năng để đảm bảo kết quả đo đáng tin cậy.
- An toàn: Luôn tuân thủ các quy tắc an toàn khi sử dụng đồng hồ vạn năng để bảo vệ bản thân và thiết bị.
Xem thêm:
Kết luận
Đo điện trở bằng đồng hồ vạn năng, dù là kim hay số, đòi hỏi sự chính xác và tuân thủ các nguyên tắc cơ bản. Hãy luôn hiệu chỉnh đồng hồ đúng chế độ, đảm bảo mạch không được cấp nguồn và xả hết điện tích trong tụ điện. Etech Việt Nam cam kết cung cấp các thiết bị đo lường chất lượng , giúp bạn thực hiện các phép đo điện trở một cách dễ dàng và chính xác.
