Cách đo và kiểm tra Triac bằng đồng hồ vạn năng

Để kiểm tra triac một cách chính xác, việc sử dụng các thiết bị đo lường chuyên dụng như đồng hồ vạn năng là rất quan trọng. Nếu bạn chưa biết cách đo và kiểm tra triac bằng đồng hồ vạn năng, bài hướng dẫn chi tiết dưới đây sẽ cung cấp cho bạn các bước cụ thể để thực hiện kiểm tra triac một cách hiệu quả.

Cách đo và kiểm tra triac bằng đồng hồ vạn năng

Dưới đây là các bước kiểm tra triac hoạt động tốt hay đã hỏng:

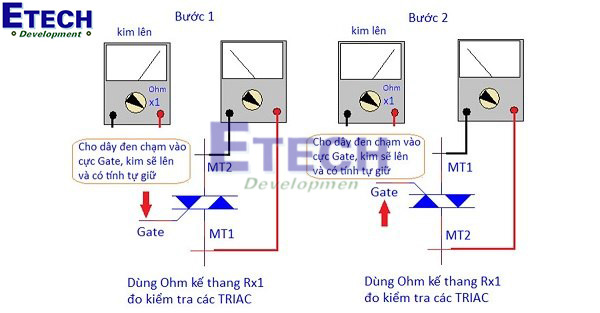

Bước 1: Chỉnh đồng hồ vạn năng về thang đo điện trở. Với đồng hồ kim, hãy chọn thang x1 Ohm. Xem thêm: Cách đo điện trở bằng đồng hồ vạn năng

Bước 2: Kết nối que đo đen vào T1 và que đo đỏ vào cực G.

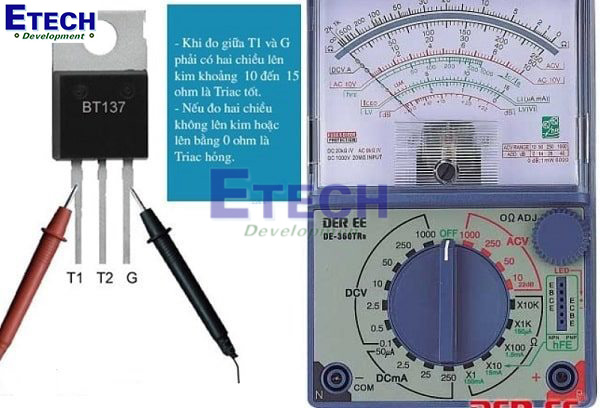

Bước 3: Quan sát màn hình hiển thị. Nếu kết quả đo nằm trong khoảng 10-15 Ohm, triac vẫn đang hoạt động tốt và có thể tiếp tục sử dụng.

Bước 4: Đổi vị trí que đo giữa T1 và G. Nếu giá trị vẫn ổn định, triac vẫn tốt. Nếu kim không lên hoặc giá trị hiển thị bằng 0, triac đã hỏng và cần thay thế.

Bước 5: Đo trở kháng giữa T1 và T2. Nếu kết quả là 0, triac bị chập và cần thay mới để thiết bị hoạt động bình thường.

Ngoài ra, nếu muốn kiểm tra triac có bị đứt hay không, bạn chỉ cần chỉnh đồng hồ về thang x1 Ohm và đo giữa T1 và G. Nếu màn hình không hiển thị hoặc kim đồng hồ không di chuyển dù đã đổi chiều đo, triac có thể đã bị đứt. Kiểm tra tương tự giữa T1 và T2. Nếu kết quả bằng 0, triac đã bị chập.

Phương pháp này giúp bạn xác định triac còn tốt hay gặp sự cố để kịp thời sửa chữa hoặc thay thế, đảm bảo thiết bị điện hoạt động ổn định.

Lưu ý: Cả đồng hồ vạn năng số và đồng hồ điện tử đều có thể dùng để kiểm tra triac, nhưng thiết bị phải có chức năng đo điện trở. Để chọn loại tốt nhất để đo Triac các bạn tham khảo tại đây: Đồng hồ vạn năng loại nào tốt nhất?

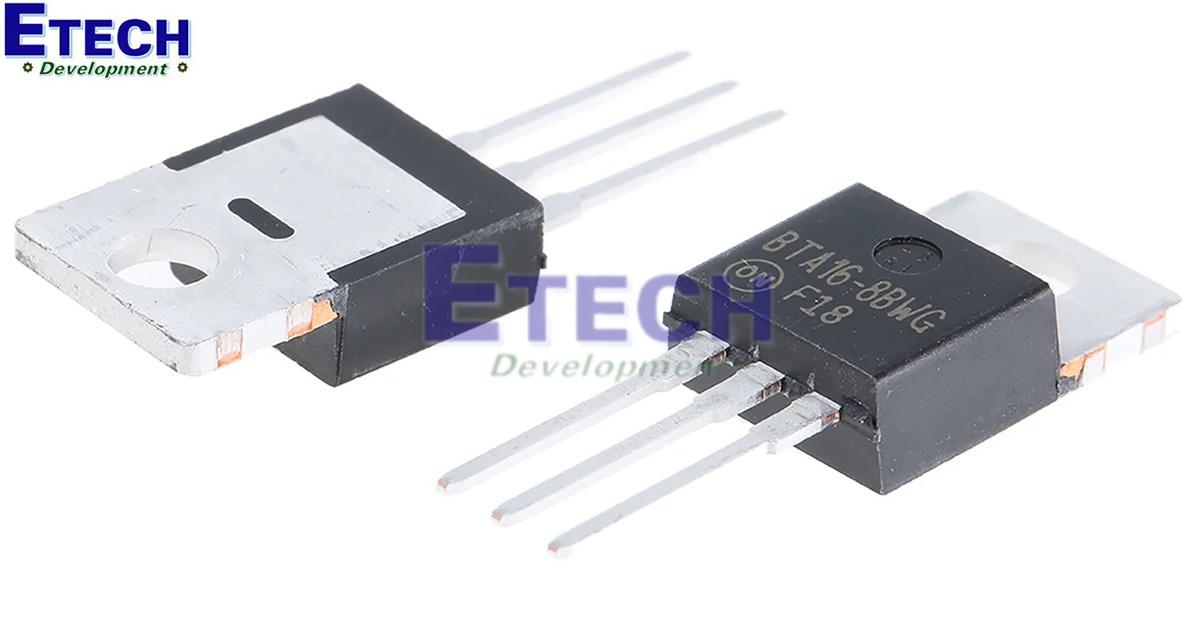

Triac là gì?

Triac, viết tắt của "Triode for Alternating Current", là một linh kiện bán dẫn quan trọng trong các mạch điện tử, thường được sử dụng để điều khiển dòng điện xoay chiều (AC) cho các thiết bị tải. Triac có khả năng chịu đựng dòng AC trong khoảng từ 1A đến 8A và điện áp lên đến 220V. Đối với những ai làm việc trong ngành điện tử hay điện lạnh, triac đã trở nên rất quen thuộc.

Hiện nay, trên thị trường có nhiều loại triac với hình dạng và kích thước khác nhau, nhưng tất cả đều có cấu tạo cơ bản gồm ba chân và được ký hiệu bằng chữ "T" trong sơ đồ mạch điện. Triac thường được coi như một công tắc điện tử vì các chân của nó hoạt động giống như một công tắc, giúp kiểm soát các thiết bị hoạt động bằng dòng điện xoay chiều một cách hiệu quả.

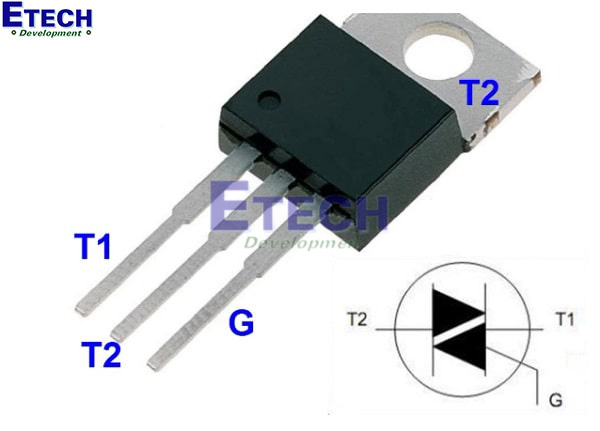

Hướng dẫn kiểm tra phân biệt chân Triac

Để phân biệt các chân của triac, bạn có thể sử dụng đồng hồ vạn năng và làm theo quy trình sau:

Bắt đầu bằng cách chọn thang đo điện trở cao (Rx100K) trên đồng hồ và tiến hành đo bất kỳ hai trong số ba chân của triac. Nếu kim đồng hồ di chuyển, hai chân đó là T1 và G, còn chân thứ ba sẽ là T2.

Sau đó, đo tiếp hai chân T1 và G. Nếu thấy điện trở thấp, que đo màu đỏ (cực dương) sẽ được kết nối với chân G, trong khi que đen (cực âm) sẽ là chân T1.

Kết luận

Như vậy, qua cách đo và kiểm tra triac bằng đồng hồ vạn năng, bạn có thể dễ dàng xác định được tình trạng hoạt động của linh kiện này. Việc kiểm tra triac đúng cách không chỉ giúp đảm bảo an toàn cho thiết bị điện mà còn giúp bạn kịp thời phát hiện và thay thế các linh kiện hỏng, tránh làm ảnh hưởng đến hệ thống điện tổng thể. Với những cách sử dụng đồng hồ vạn năng đơn giản nhưng hiệu quả, bạn có thể tự tin kiểm tra triac mà không cần đến các thiết bị đo lường phức tạp.
