Hướng dẫn cách đo điện 3 pha bằng đồng hồ vạn năng
Đo điện áp 3 pha là một công việc quan trọng và đòi hỏi sự chính xác cao, đặc biệt khi sử dụng đồng hồ vạn năng. Dưới đây là các bước chi tiết hướng dẫn cách đo điện 3 pha bằng đồng hồ vạn năng giúp bạn thực hiện việc này một cách an toàn và hiệu quả.

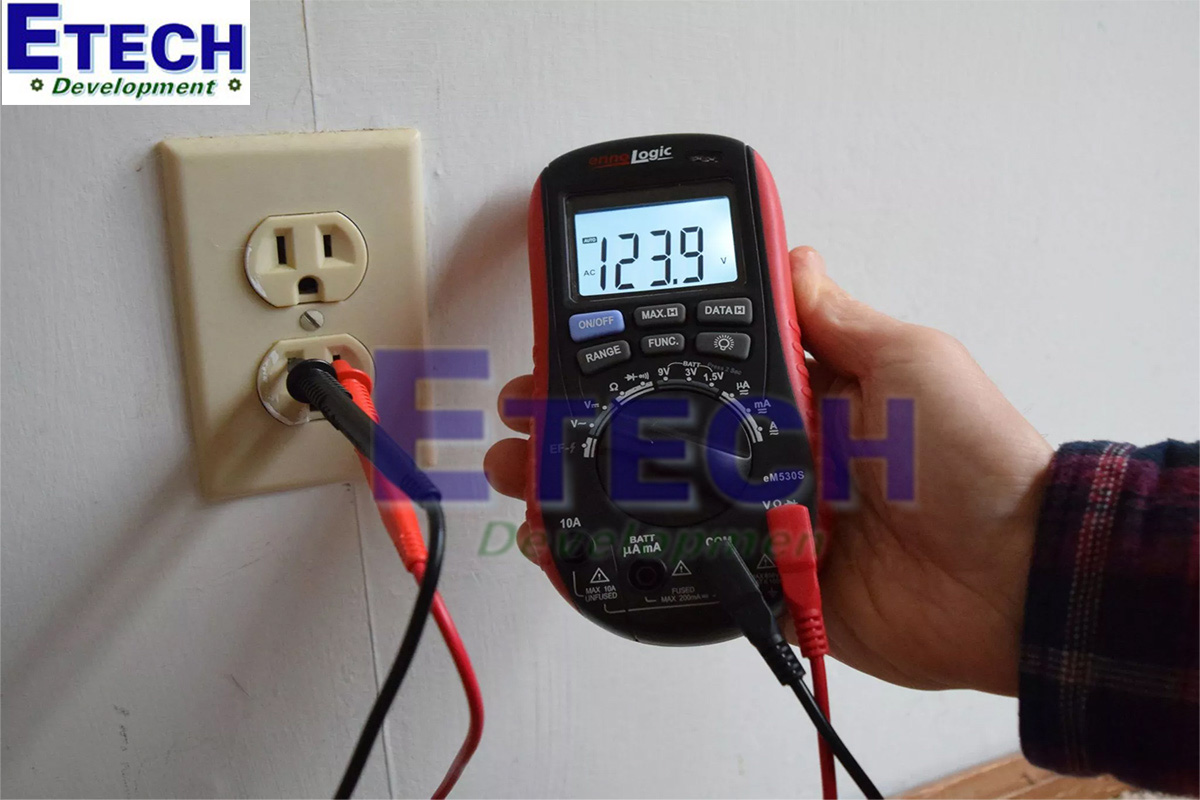

Hướng dẫn cách đo điện 3 pha bằng đồng hồ vạn năng
Bước 1: Cài đặt đồng hồ vạn năng

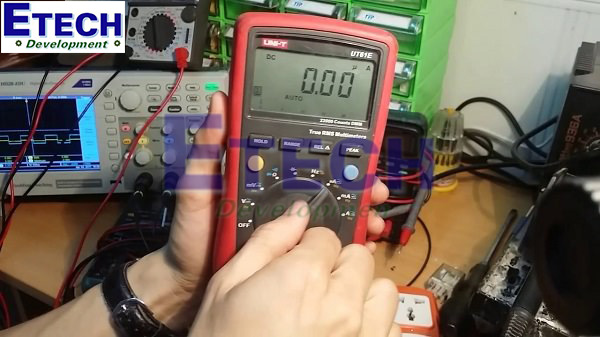

- Chọn chế độ đo: đặt đồng hồ vạn năng về thang đo AC với mức điện áp 700V AC hoặc ký hiệu V có dạng sóng (~). Để đảm bảo độ chính xác cao, bạn nên sử dụng đồng hồ vạn năng có chức năng True RMS hoặc các thiết bị có dải đo điện AC lớn.
- Lưu ý khi chọn thang đo: hãy đảm bảo phạm vi đo của đồng hồ phù hợp với mức điện áp bạn cần kiểm tra. Đối với hệ thống HVAC, điện áp cần đo phải tuân theo yêu cầu kỹ thuật của nhà sản xuất.
Bước 2: Kết nối đồng hồ vạn năng
Cắm đầu dò: cắm đầu dò màu đen vào cổng COM và đầu dò màu đỏ vào cổng V (thường nằm bên phải trên đồng hồ).
Bước 3: Đo điện áp pha 1

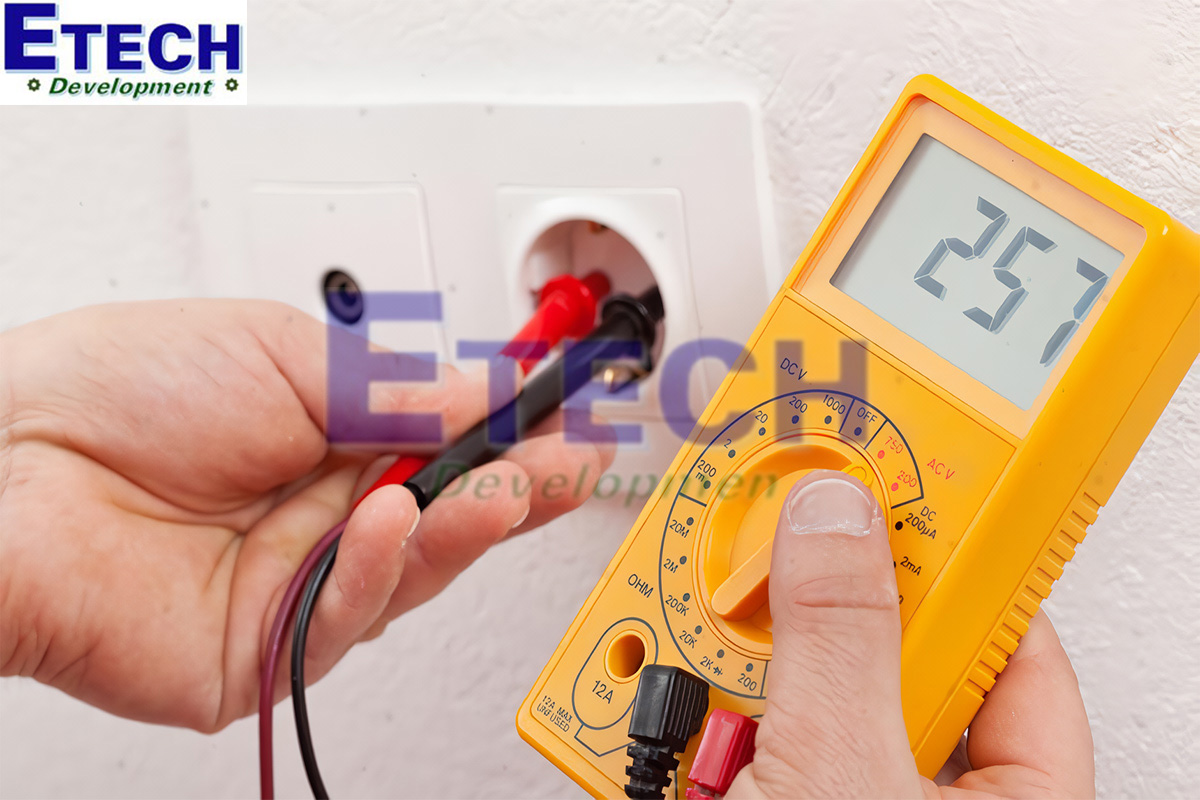

- Đặt que đo: đặt que đo màu đen lên dây nối đất hoặc dây trung tính. Que đo màu đỏ tiếp xúc với dây pha 1 (L1).
- Ghi lại kết quả: đọc kết quả hiển thị trên đồng hồ và ghi lại giá trị điện áp của pha 1.
Bước 4: Đo điện áp pha 2
- Đặt que đo: giữ que đo màu đen trên dây nối đất, đưa que đo màu đỏ tiếp xúc với dây pha 2 (L2).
- Ghi lại kết quả: đọc và ghi lại giá trị điện áp của pha 2.
Bước 5: Đo điện áp pha 3
- Đặt que đo: đặt que đo màu đen trên dây nối đất, que đo màu đỏ tiếp xúc với dây pha 3 (L3).
- Ghi lại kết quả: đọc và ghi lại giá trị điện áp của pha 3.
Xem thêm:
Lưu ý khi đo điện 3 pha bằng đồng hồ vạn năng
Khi đo điện 3 pha bằng đồng hồ vạn năng, việc nắm vững kỹ thuật và tuân thủ các lưu ý quan trọng sẽ giúp bạn thực hiện công việc một cách chính xác và an toàn. Dưới đây là một số lưu ý cần nhớ:
-
Chọn dải đo phù hợp: đảm bảo rằng dải đo của đồng hồ vạn năng tương ứng với thông số điện áp và dòng điện của mạch điện 3 pha. Điều này giúp bạn có được kết quả chính xác và bảo vệ thiết bị khỏi quá tải.
-
Sử dụng thiết bị hỗ trợ: khi đo dòng điện 3 pha, nên sử dụng một thiết bị biến dòng hoặc kẹp đo dòng điện. Điều này giúp tránh làm gián đoạn nguồn điện, đồng thời bảo vệ các thiết bị khác đang sử dụng điện khỏi bị ảnh hưởng.
-
Đo tại điểm gần nguồn: cố gắng thực hiện đo điện tại các điểm gần nguồn điện nhất có thể. Việc này giúp giảm thiểu các yếu tố ảnh hưởng như độ dài dây dẫn hay tổn thất trong mạch điện, đảm bảo độ chính xác cao hơn cho kết quả đo.
Cách đo và tính giá trị trung bình của điện áp 3 pha
Sau khi hoàn tất các bước trên, bạn đã thực hiện thành công việc đo điện áp 3 pha bằng đồng hồ vạn năng. Để tính giá trị trung bình của điện áp 3 pha, bạn có thể làm theo các bước sau:
Bạn cần nắm rõ cách thức đánh dấu các pha trên sơ đồ mạch điện 3 pha. Thông thường, các pha được dán nhãn L1, L2, và L3.
Bước 1: Chuẩn bị đồng hồ vạn năng
- Kết nối que đo: cắm que đo màu đen vào cổng COM và que đo màu đỏ vào cổng V. Chọn thang đo điện áp phù hợp.
Bước 2: Đo điện áp giữa pha 1 và pha 2
- Đặt que đo: đặt que đo màu đen tiếp xúc với pha 1 (L1) và que đo màu đỏ tiếp xúc với pha 2 (L2).
- Ghi lại kết quả: đọc và ghi lại giá trị điện áp giữa hai pha này.
Bước 3: Đo điện áp giữa pha 1 và pha 3
- Đặt que đo: giữ que đo màu đen trên pha 1, đưa que đo màu đỏ tiếp xúc với pha 3 (L3).
- Ghi lại kết quả: đọc và ghi lại giá trị điện áp giữa pha 1 và pha 3.
Bước 4: Đo điện áp giữa pha 2 và pha 3
- Đặt que đo: giữ que đo màu đen trên pha 2, đưa que đo màu đỏ tiếp xúc với pha 3.
- Ghi lại kết quả: đọc và ghi lại giá trị điện áp giữa pha 2 và pha 3.
Bước 5: Tính giá trị trung bình
Tính trung bình: tổng hợp giá trị điện áp đo được từ ba pha, sau đó chia cho 3 để có giá trị trung bình.
Kết luận
Để đảm bảo độ chính xác trong quá trình đo điện áp 3 pha, việc chọn lựa đồng hồ vạn năng chất lượng cao là rất quan trọng. Với hướng dẫn sử dụng đồng hồ vạn năng này, hy vọng bạn sẽ thực hiện đo lường điện áp 3 pha một cách hiệu quả và chính xác nhất.
