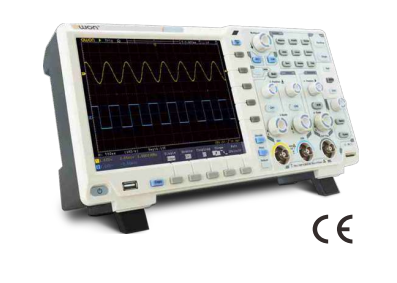

Máy hiện sóng số OWON XDS3102

Nhà sản xuất: OWON
Model: XDS3102
Thông số kỹ thuật: Máy hiện sóng số Owon XDS3102, 100MHz, 2 kênh, 1GS/s (Digital Storage Oscilloscope Owon XDS3102)
Băng thông : 100Mhz
Số kênh: 2+1 kênh (external)
Tốc độ lấy mẫu: 1GS/s
Độ phân giải (A/D): 8 bit
Bộ nhớ: 40M
Điện áp test: 1MΩ ≤ 300Vrms; 50Ω ≤ 5Vrms
Trigger type: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, and CAN (optional)
Chế độ Trigger: Auto, Normal, and Single
- Tự động đo: Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin,
Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,
+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓,
+Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
- Waveform math: ＋, －, ×, ÷, FFT
- Lưu trữ dạng sóng: 100 dạng sóng
- Giao tiếp: USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, and VGA (optional)
- Chức năng đếm tần.
- Nguồn điện: 100V - 240V AC, 50/60Hz, CAT II
- Kích thước: 340 x 177 x 90 mm
- Khối lượng: 2.6Kg

Phụ kiện theo kèm: HDSD, đĩa CD, Dây nguồn, cáp USB, dây đo.

Đặc tính dòng XDS:

Siêu hiệu suất

+ ADC độ phân giải cao 8 bit hoặc 12 bit, khôi phục đầy đủ chi tiết dạng sóng
+ Độ dài bản ghi 40M và tốc độ làm mới dạng sóng 75.000 wfms/s
+ nhiễu nền thấp, độ nhạy dọc trong 1 mV/div - 10 V/div
+ Chức năng giải mã đa kích hoạt và bus
+ Hỗ trợ SCPI

n-trong-1
có chức năng như bộ ghi dữ liệu và đồng hồ vạn năng với chức năng ghi dữ liệu,
và bộ tạo dạng sóng tùy ý 25 MHz / 50 MHz kênh đôi,
hơn nữa, bộ pin và mô-đun WiFi được hỗ trợ

Giao diện mới sáng tạo
+ Thiết kế thân máy siêu mỏng, tiết kiệm không gian
+ Tích hợp đa giao diện - Máy chủ USB, thiết bị USB, mạng LAN, Aux và bộ điều khiển hồng ngoại
+ Cổng VGA - giải pháp tốt hơn cho việc mở rộng video và trình diễn giảng dạy
+ LCD 8 inch độ phân giải cao 800 x 600
+ tùy chọn màn hình cảm ứng đa điểm, trải nghiệm thao tác thân thiện hơn với người dùng
