Máy kiểm tra công suất máy biến áp UHV-321 Transformer Capacity Load No-load Tester

 Việc xác định chính xác công suất thực tế và các thông số tổn hao của máy biến áp luôn là thách thức kỹ thuật đối với các kỹ sư điện. Máy kiểm tra công suất máy biến áp UHV-321 được phát triển để giải quyết triệt để những thách thức này, cung cấp một giải pháp đo lường toàn diện, chính xác và dễ dàng vận hành, giúp tối ưu hóa hiệu suất làm việc của máy biến áp và kéo dài tuổi thọ vận hành. Cùng tìm hiểu thông số kỹ thuật, thông tin chi tiết thiết bị UHV-321 ngay dưới đây.

Thông số kỹ thuật máy kiểm tra công suất máy biến áp UHV-321 Transformer Capacity Load No-load Tester

Giới thiệu

Máy kiểm tra công suất máy biến áp UHV-321 Transformer Capacity Load No-load Tester là sản phẩm được thiết kế đặc biệt để đo dung lượng công suất của máy biến áp phân phối, đo tổn thất không tải và tổn thất ngắn mạch của máy biến áp. Thiết bị này còn tích hợp chức năng phân tích sóng hài, tiện lợi cho việc phân tích chất lượng mạng lưới điện tại hiện trường.

Khi kiểm tra máy biến áp ba pha, thiết bị UHV-321 có thể tự động kiểm tra xem việc đấu nối dây đã chính xác hay chưa và hiển thị sơ đồ vector của dòng điện và điện áp ba pha. Đồng thời, các hiệu chỉnh cần thiết như hiệu chỉnh dạng sóng, hiệu chỉnh nhiệt độ, hiệu chỉnh điện áp không định mức, hiệu chỉnh dòng điện không định mức được áp dụng để làm cho kết quả thử nghiệm chính xác hơn.

Đặc tính sản phẩm

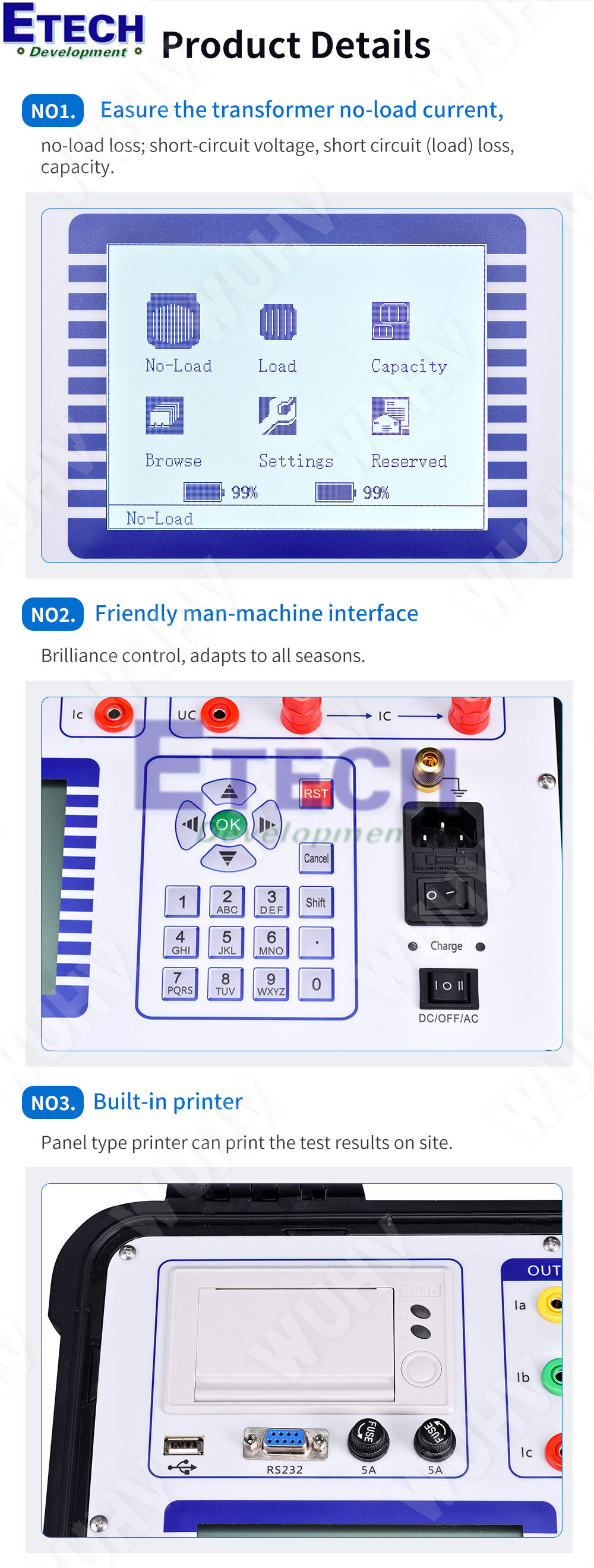

1. Đo dòng điện không tải, tổn thất không tải; điện áp ngắn mạch, tổn thất ngắn mạch (tổn thất tải) và dung lượng của máy biến áp.
2. Phương pháp thử nghiệm: Phương pháp ba đồng hồ đo.
3. Thiết bị UHV-321 có thể tự động kiểm tra xem dây đã được kết nối đúng chưa và hiển thị sơ đồ vector của dòng điện và điện áp ba pha khi thử nghiệm máy biến áp ba pha.
4. Máy đơn lẻ có thể thực hiện thử nghiệm tải cho máy biến áp trạm biến áp dưới 1600KVA; có thể thực hiện thử nghiệm tải với 1/3 dòng điện định mức cho máy biến áp trạm biến áp dưới 2500KVA (thiết bị có thể tự động chuyển đổi sang thông số tổn thất tải nếu dòng điện thử nghiệm dưới 1/3 dòng điện định mức).
5. Tất cả các kết quả thử nghiệm liên quan đều được tự động hiệu chỉnh. Thiết bị có thể tự động thực hiện các hiệu chỉnh như: hiệu chỉnh dạng sóng, hiệu chỉnh nhiệt độ, hiệu chỉnh điện áp không định mức và các hiệu chỉnh dòng điện không định mức khác, giúp kết quả thử nghiệm chính xác hơn.
6. Màn hình LCD 320x240, giao diện người-máy thân thiện, điều khiển độ sáng, thích ứng với mọi điều kiện thời tiết.
7. Có đồng hồ điện tử, tự động ghi lại dữ liệu và thời gian, rất tốt cho việc lưu trữ và quản lý kết quả thử nghiệm.
8. Máy in dạng panel có thể in kết quả thử nghiệm ngay tại hiện trường.
9. Dữ liệu (cài đặt mẫu thử, kết quả thử nghiệm, thời gian đo) có thể được lưu trữ khi mất điện và có thể xem lại, lưu trữ được 500 nhóm kết quả thử nghiệm, có thể kết nối với máy tính để truyền dữ liệu.
10. Cho phép kết nối ngoài với CT (Biến dòng) và PT (Biến điện áp) để mở rộng phạm vi đo lường, có thể kiểm tra mẫu thử với mọi thông số.

Kết luận

Máy kiểm tra công suất máy biến áp UHV-321 Transformer Capacity Load No-load Tester không chỉ đáp ứng nhu cầu hiện tại mà còn hướng tới tương lai của ngành điện. Với công nghệ hiện đại và khả năng tích hợp linh hoạt, thiết bị này góp phần quan trọng vào việc số hóa quy trình kiểm tra, bảo trì máy biến áp, hướng tới một hệ thống điện thông minh, ổn định và hiệu quả hơn trong tương lai.
