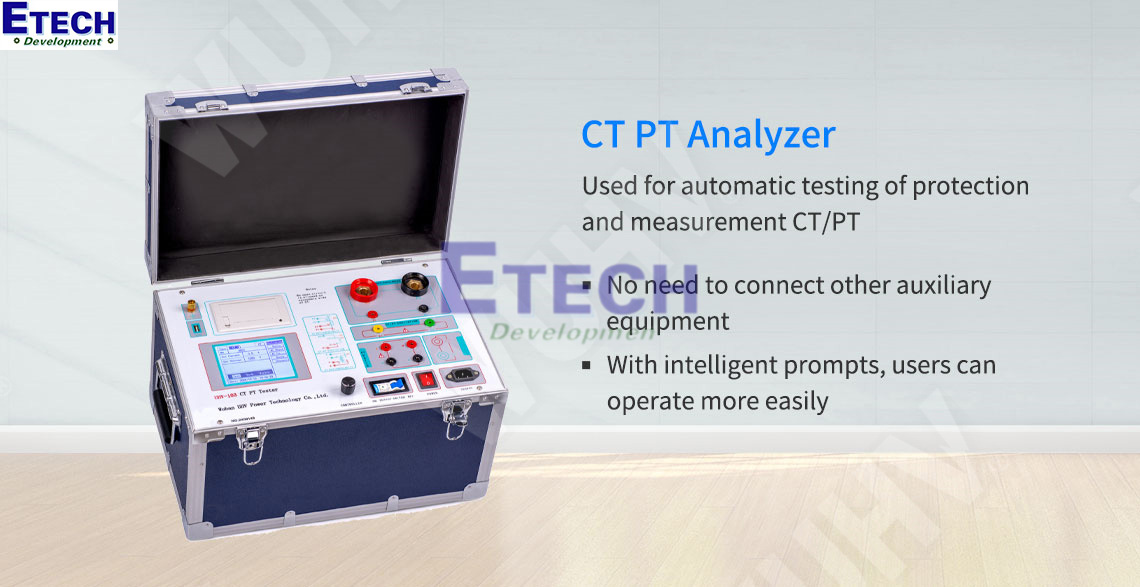

Máy kiểm tra CT/PT UHV-103 CT PT Tester

Liên hệ

Tình trạng: Còn hàng

Hãng sản xuất: Wuhan UHV Power
Model: UHV-103

Thông Số Kỹ Thuật

Máy kiểm tra CT/PT UHV-103 CT PT Tester chính là giải pháp công nghệ cao cấp, được thiết kế chuyên biệt để kiểm tra toàn diện các thông số của CT/PT ngay tại hiện trường mà không cần tháo dỡ thiết bị, với khả năng đo tỷ lệ biến đổi, góc pha sai lệch, tải thứ cấp, từ hóa, điện trở cuộn dây giúp kỹ sư điện lực hoàn thành công việc nhanh chóng chỉ trong 10-15 phút mỗi lần kiểm tra, từ đó nâng cao hiệu quả bảo trì và an toàn lưới điện quốc gia.

Thông tin chi tiết máy kiểm tra CT/PT UHV-103 CT PT Tester

Hạng Mục	Thông Số / Chức Năng
Model	UHV-103
Tên thiết bị	Máy Kiểm Tra CT/PT UHV-103 CT PT Tester
Hãng sản xuất	Wuhan UHV Power Technology Co., Ltd.
Chức năng – Biến dòng (CT)	Đặc tính từ hóa; Thử tỷ số biến; Kiểm tra cực tính; Đường cong sai số 5% & 10%; Bơm dòng; Khử từ; Thử chịu điện áp xoay chiều tần số công nghiệp; Tự động tính toán điểm gối
Chức năng – Biến áp đo lường (PT)	Thử đặc tính kích từ; Thử tỷ số biến; Kiểm tra cực tính; Thử chịu điện áp xoay chiều tần số công nghiệp; Khử từ; Tính toán giá trị điểm gối
Nguồn cấp vận hành	AC 220V ±20V, 50–60Hz
Dạng sóng đầu ra	Sóng sin
Điện áp đầu ra thử kích từ (đơn máy)	0 ~ 1200V
Dòng đầu ra kích từ cài đặt	0 ~ 20A
Dòng đầu ra thử tỷ số (đơn máy)	0 ~ 600A
Dải đo tỷ số CT	5 ~ 25.000A / 5A (5.000A / 1A)
Dải đo tỷ số PT	1 ~ 500 kV
Độ chính xác	≤ 0.5% (0.2% × giá trị đo + 0.3% × thang đo)
Nhiệt độ làm việc	-10℃ ~ +40℃
Độ ẩm tương đối	< 90% RH
Độ cao làm việc	≤ 1000 m
Kích thước (D × R × C)	450 × 280 × 260 mm
Trọng lượng	≤ 30 kg

Giới thiệu

Máy kiểm tra CT/PT UHV-103 CT PT Tester được sử dụng chủ yếu cho công tác thử nghiệm hiện trường các biến dòng (CT) và biến áp đo lường (PT) cấp chính xác P. Các hạng mục thử nghiệm chính bao gồm: đặc tính kích từ, tỷ số biến, cực tính, khử từ, đường cong sai số 5% và 10%, kiểm tra mạch thứ cấp, thử nghiệm chịu điện áp xoay chiều tần số công nghiệp và kiểm tra tải thứ cấp.

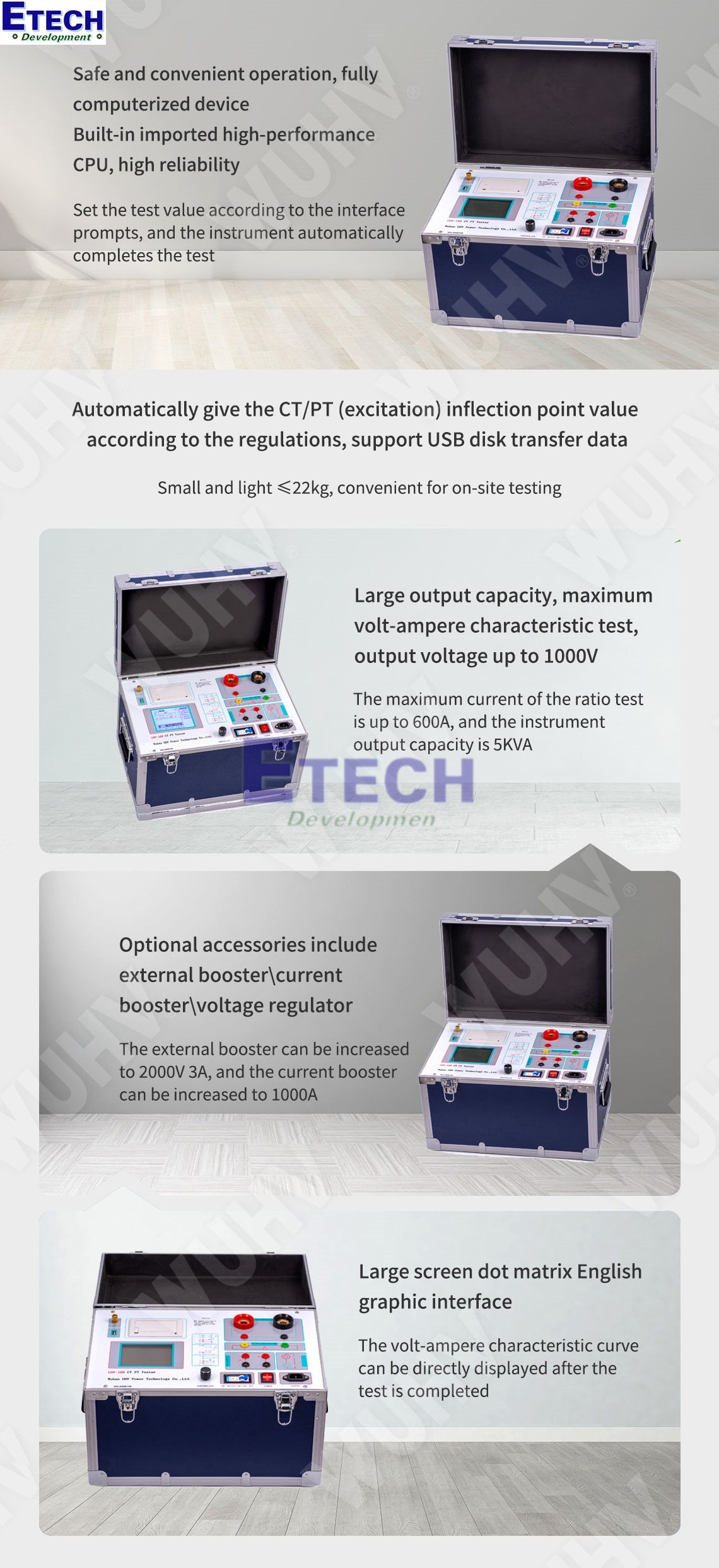

Thiết bị sử dụng màn hình LCD lớn, được tích hợp sẵn máy in mini hỗ trợ in kết quả trực tiếp tại hiện trường. Đồng thời, máy hỗ trợ lưu dữ liệu qua USB, giúp thao tác vận hành đơn giản – nhanh chóng – thuận tiện.

Đặc tính nổi bật

Hỗ trợ kiểm tra đầy đủ cả biến dòng CT và biến điện áp PT
Đáp ứng hoàn toàn các yêu cầu của tiêu chuẩn quốc gia GB 20840.3-2013, GB 20840.2-2014 và các quy định liên quan
Tất cả các hạng mục thử nghiệm đều được hoàn thành chỉ bằng một máy duy nhất, không cần bất kỳ thiết bị phụ trợ nào bên ngoài
Tích hợp máy in nhiệt mini tốc độ cao, in trực tiếp kết quả kiểm tra ngay tại hiện trường
Sử dụng bộ điều khiển thông minh, thao tác cực kỳ đơn giản

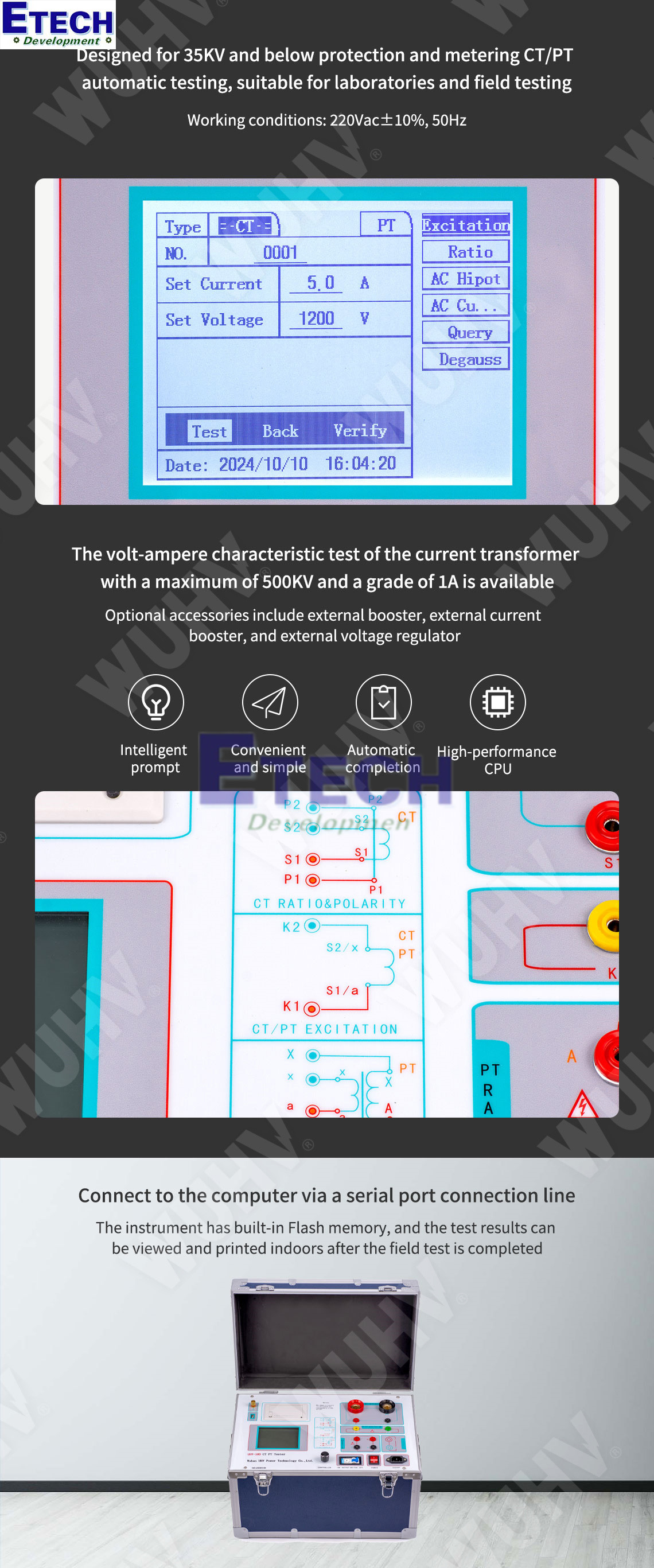

Màn hình LCD cỡ lớn, giao diện hiển thị dạng đồ họa trực quan
Tự động xác định và hiển thị giá trị điểm uốn đặc tính kích từ của CT/PT theo quy trình
Tự động vẽ và xuất đường cong sai số 5% và 10%
Bộ nhớ trong lưu được 3000 bộ dữ liệu thử nghiệm, không mất dữ liệu khi mất điện
Hỗ trợ xuất dữ liệu qua USB, đọc trực tiếp trên máy tính thông thường và tự động tạo báo cáo WORD chuyên nghiệp
Thiết kế nhỏ gọn, trọng lượng cực nhẹ ≤ 22kg, cực kỳ thuận lợi cho công việc kiểm tra hiện trường và di chuyển xa

Kết luận

Do đó, việc trang bị Máy kiểm tra CT/PT UHV-103 nên được coi là một bước đi chiến lược trong kế hoạch hiện đại hóa công cụ, nâng cao năng lực tự chủ trong công tác thử nghiệm nghiệm thu và bảo trì phòng ngừa. Đối với các nhà thầu cơ điện, đây là lợi thế cạnh tranh về chất lượng và tiến độ thi công. Trong dài hạn, lợi ích về an toàn, độ tin cậy và hiệu quả kinh tế mà UHV-103 mang lại sẽ lớn hơn rất nhiều lần chi phí đầu tư ban đầu. Liên hệ với Etech Việt Nam để được tư vấn chi tiết về sản phẩm.
