Máy kiểm tra CT/PT UHV-103A CT PT Tester

Máy kiểm tra CT/PT UHV-103A CT PT Tester

Liên hệ

Tình trạng: Còn hàng

Hãng sản xuất: Wuhan UHV Power
Model: UHV-103A

Thông Số Kỹ Thuật

Máy kiểm tra CT/PT UHV-103A mang lại cuộc cách mạng về tốc độ. Với giao diện cảm ứng thân thiện, quy trình kiểm tra được tự động hóa và tối ưu hóa, cho phép hoàn thành hàng loạt phép đo phức tạp chỉ trong vài phút. Khả năng lưu trữ và xuất báo cáo ngay lập tức giúp cắt giảm tối đa thời gian xử lý dữ liệu thủ công. Chúng ta cùng tìm hiểu chi tiết tính năng của máy kiểm tra UHV-103A mới nhất ngay dưới đây

Thông tin chi tiết máy kiểm tra CT/PT UHV-103A CT PT Tester

Hạng Mục	Thông Tin
Model	UHV-105
Tên Thiết Bị	Máy Kiểm Tra CT/PT
Hãng Sản Xuất	Wuhan UHV Power Technology Co., Ltd.
Chức Năng – Biến Dòng (CT)	Đường cong từ hóa; Kiểm tra tỷ số biến; Kiểm tra cực tính; Đường cong sai số 5% & 10%, ALF; Bơm dòng sơ cấp; Kiểm tra nhanh (FAST TEST); Thử nghiệm chịu điện áp xoay chiều tần số công nghiệp; Tự động tính điểm gối kích từ; Kiểm tra tải thứ cấp thực tế; Kiểm tra điện trở
Chức Năng – Biến Áp (PT)	Thử nghiệm đặc tính kích từ; Kiểm tra tỷ số biến; Kiểm tra cực tính; Thử nghiệm chịu điện áp tần số công nghiệp; Kiểm tra điện trở; Tính toán điểm gối; Kiểm tra tải thứ cấp thực tế
Nguồn Cấp Hoạt Động	AC 220V ±20V, 50–60Hz
Dạng Sóng Đầu Ra	Sóng sin
Điện Áp Đầu Ra Kích Từ	0 ~ 1200V
Dòng Kích Từ Cài Đặt	0 ~ 20A
Dòng Đầu Ra Kiểm Tra Tỷ Số	0 ~ 600A
Dải Đo Tỷ Số CT	5 ~ 25000A/5A (5000A/1A)
Dải Đo Tỷ Số PT	1 ~ 500kV
Dải Tải	5 ~ 500VA
Dải Đo Điện Trở	0.1 ~ 300Ω
Sai Số	≤ 0.5% (0.3% × Giá trị đo + 0.2% × Thang đo)
Nhiệt Độ Làm Việc	-10℃ ~ +40℃
Độ Ẩm Tương Đối	< 90% RH
Độ Cao Làm Việc	≤ 1000m
Kích Thước (D × R × C)	450 × 350 × 350 mm
Trọng Lượng	≤ 28 kg

Giới thiệu

Máy kiểm tra CT/PT UHV-103A CT PT Tester là thiết bị chuyên dụng dùng để thí nghiệm hiện trường cho biến dòng (CT) và biến áp đo lường (PT) cấp P. Thiết bị hỗ trợ đầy đủ các hạng mục kiểm tra quan trọng như đặc tính kích từ, tỷ số biến, cực tính, khử từ, đường cong sai số 5% và 10%, kiểm tra mạch thứ cấp, thử nghiệm chịu điện áp xoay chiều tần số công nghiệp và kiểm tra tải thứ cấp.

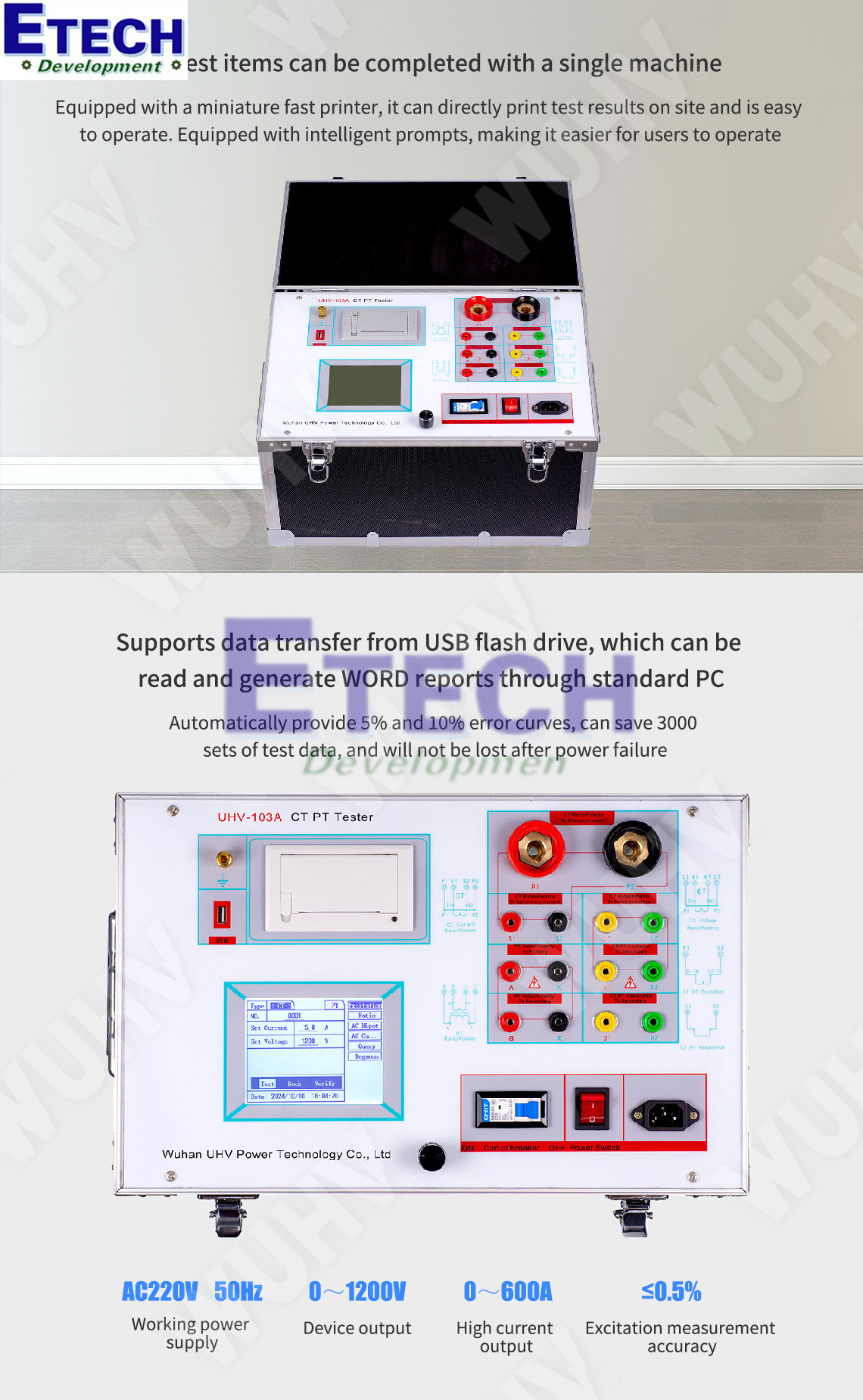

Thiết bị được trang bị màn hình LCD, máy in mini tích hợp cho phép in kết quả trực tiếp tại hiện trường, đồng thời hỗ trợ lưu và xuất dữ liệu qua USB. Giao diện vận hành trực quan, thao tác đơn giản, giúp kỹ sư dễ dàng thực hiện các phép đo và xử lý dữ liệu nhanh chóng, chính xác.

Đặc điểm

Hỗ trợ kiểm tra đầy đủ CT và PT trong cùng một thiết bị
Đáp ứng các tiêu chuẩn GB 20840.3-2013, GB 20840.2-2014 và các quy định liên quan
Tất cả các phép thử được thực hiện bằng một máy duy nhất, không cần thiết bị phụ trợ bên ngoài
Máy in mini tốc độ cao tích hợp, in kết quả đo trực tiếp tại hiện trường
Sử dụng bộ điều khiển thông minh, thao tác đơn giản, dễ sử dụng
Màn hình LCD kích thước lớn, giao diện hiển thị đồ họa trực quan
Tự động xác định điểm gối (knee point) của đặc tính kích từ CT/PT theo quy trình
Tự động tạo đường cong sai số 5% và 10%
Lưu trữ tối đa 3000 bộ dữ liệu đo, dữ liệu không bị mất khi mất nguồn
Hỗ trợ USB lưu dữ liệu, đọc trên máy tính tiêu chuẩn và xuất báo cáo định dạng WORD
Thiết kế nhỏ gọn, trọng lượng nhẹ ≤ 22 kg, rất thuận tiện cho công tác thí nghiệm hiện trường

Kết luận

Máy kiểm tra CT/PT UHV-103A nổi lên như một sự lựa chọn tối ưu nhờ sự cân bằng hoàn hảo giữa hiệu suất công nghệ cao và tính ứng dụng thực tế sâu sắc. UHV-103A không chỉ đáp ứng được các yêu cầu kỹ thuật khắt khe nhất mà còn thực sự thấu hiểu và giải quyết những khó khăn, vướng mắc của người kỹ sư tại hiện trường. Lựa chọn UHV-103A là lựa chọn cho sự an tâm, cho hiệu quả lâu dài và cho một tầm nhìn quản lý hệ thống điện chuyên nghiệp, hiện đại.
