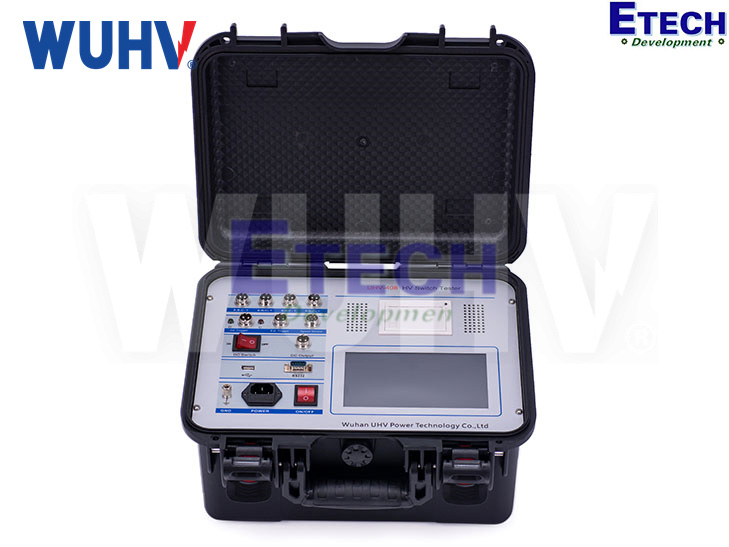

Máy phân tích máy cắt UHV-408 Circuit Breaker Analyzer

Máy phân tích máy cắt UHV-408 Circuit Breaker Analyzer

Liên hệ

Tình trạng: Còn hàng

Hãng sản xuất: Wuhan UHV Power
Model: UHV-408

Thông Số Kỹ Thuật

Để hỗ trợ tối đa cho công tác lập báo cáo và lưu trữ hồ sơ, máy phân tích máy cắt UHV-408 Circuit Breaker Analyzer được tích hợp sẵn máy in nhiệt tốc độ cao. Người dùng có thể in ngay lập tức các kết quả đo, đồ thị và các thông số quan trọng tại hiện trường. Tính năng này không chỉ tiết kiệm thời gian mà còn đảm bảo tính xác thực của dữ liệu, do kết quả được ghi nhận trực tiếp mà không qua các khâu trung gian. Chúng ta cùng tìm hiểu thông tin chi tiết về UHV-408 ngay dưới đây.

Thông số chi tiết máy phân tích máy cắt UHV-408 Circuit Breaker Analyzer

Thông số	Chi tiết kỹ thuật
Model	UHV-408 Circuit Breaker Analyzer
Thời gian đóng/cắt	- 12 thời gian đóng/cắt tự nhiên (12 kênh kim loại) - Độ lệch pha đóng/cắt - Độ lệch khác pha - Thời gian nảy (bouncing) đóng/mở và số lần nảy
Phạm vi đo thời gian	- Nội trigger: 1ms ~ 10.000ms - Ngoại trigger: 1ms ~ 10.000ms
Độ phân giải thời gian	- <999ms: 0.01ms - 1000–9999ms: 0.1ms - ≥10.000ms: 1ms
Độ chính xác (trong 200ms)	±0.05% ± 0.1ms
Đo tốc độ	- Tốc độ tức thời đóng/cắt - Tốc độ trung bình trong đoạn hành trình hoặc góc chỉ định
Phạm vi đo tốc độ	- Cảm biến tuyến tính 0.1mm: 0.01 ~ 20.00 m/s - Cảm biến góc 345°: 1 chu kỳ / 0.01°
Đo hành trình	- Hành trình tiếp điểm động - Khoảng mở (contact stroke) - Siêu hành trình (over travel) - Nảy ngược hoặc vượt程
Phạm vi đo hành trình	- Cảm biến tuyến tính tiêu chuẩn: 0–50mm, độ phân giải 0.1mm - Tùy chọn cảm biến tuyến tính 100–1000mm bất kỳ độ dài nào - Cảm biến quay 345°: 0–1000mm, độ phân giải 0.1°
Đo dòng & điện trở coil	Dòng tối đa 20A (độ phân giải 0.01A) Điện trở tối đa 1000Ω (độ phân giải 0.01Ω)
Nguồn thao tác tích hợp	DC 20～270V liên tục điều chỉnh được Công suất ngắn hạn ≤4400W Dòng tối đa 20A (tại 220V)
Nguồn cấp thiết bị	AC 220V ±10%, 50Hz ±10%
Trigger ngoại	Điện áp AC/DC 10–300V, dòng trigger ≤120A
Đo dao cách ly (Disconnecting switch)	- Điện áp xuất: DC 20～270V (điều chỉnh) - Thời gian xuất dòng: 0.01～10s (cài đặt được) - Thời gian thu tín hiệu tối đa: 10s - Đo được: thời gian đóng/mở tiếp điểm, đồng bộ 3 pha, thời gian nảy và số lần nảy
Bộ nhớ & kết nối	Lưu hàng chục nghìn kết quả, USB xuất dữ liệu, hỗ trợ in trực tiếp
Màn hình	Màn hình màu cảm ứng 8 inch, giao diện tiếng Việt/Anh
Kích thước máy chính	360 × 260 × 170 mm
Trọng lượng	~6.5kg
Môi trường làm việc	Nhiệt độ: -20℃ ~ +50℃ Độ ẩm: ≤90% (không ngưng tụ)
Khả năng chống nhiễu	Hoạt động ổn định tại trạm 500kV

Giới thiệu

Máy phân tích máy cắt UHV-408 Circuit Breaker Analyzer được phát triển nhằm đáp ứng yêu cầu ngày càng cao về an toàn và độ tin cậy của hệ thống điện. Trong hệ thống điện, máy cắt cao áp (HVCB) đảm nhận đồng thời hai nhiệm vụ quan trọng: điều khiển và bảo vệ, và hiệu suất của máy cắt ảnh hưởng trực tiếp đến sự vận hành ổn định của toàn bộ lưới điện.

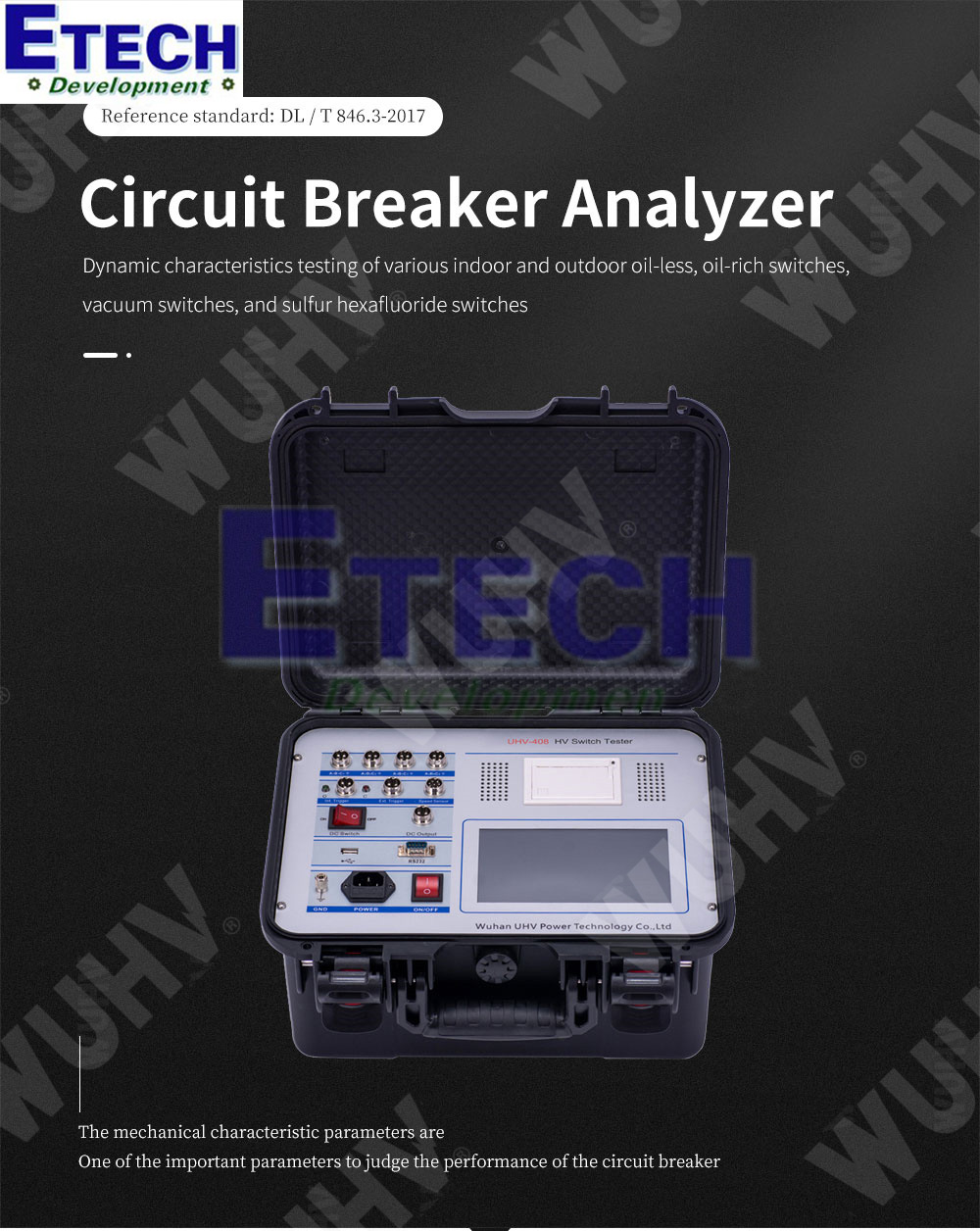

Các thông số cơ khí là một trong những yếu tố không thể thiếu khi đánh giá tình trạng và hiệu suất của máy cắt. Thiết bị phân tích đặc tính tổng hợp của máy cắt cao áp – chính là máy phân tích đặc tính cơ khí của máy cắt – được thiết kế theo tiêu chuẩn GB1984-2003 – Máy cắt AC cao áp, đồng thời tham chiếu các tiêu chuẩn của ngành điện Trung Quốc và được xây dựng dựa trên DL/T846.3-2004.

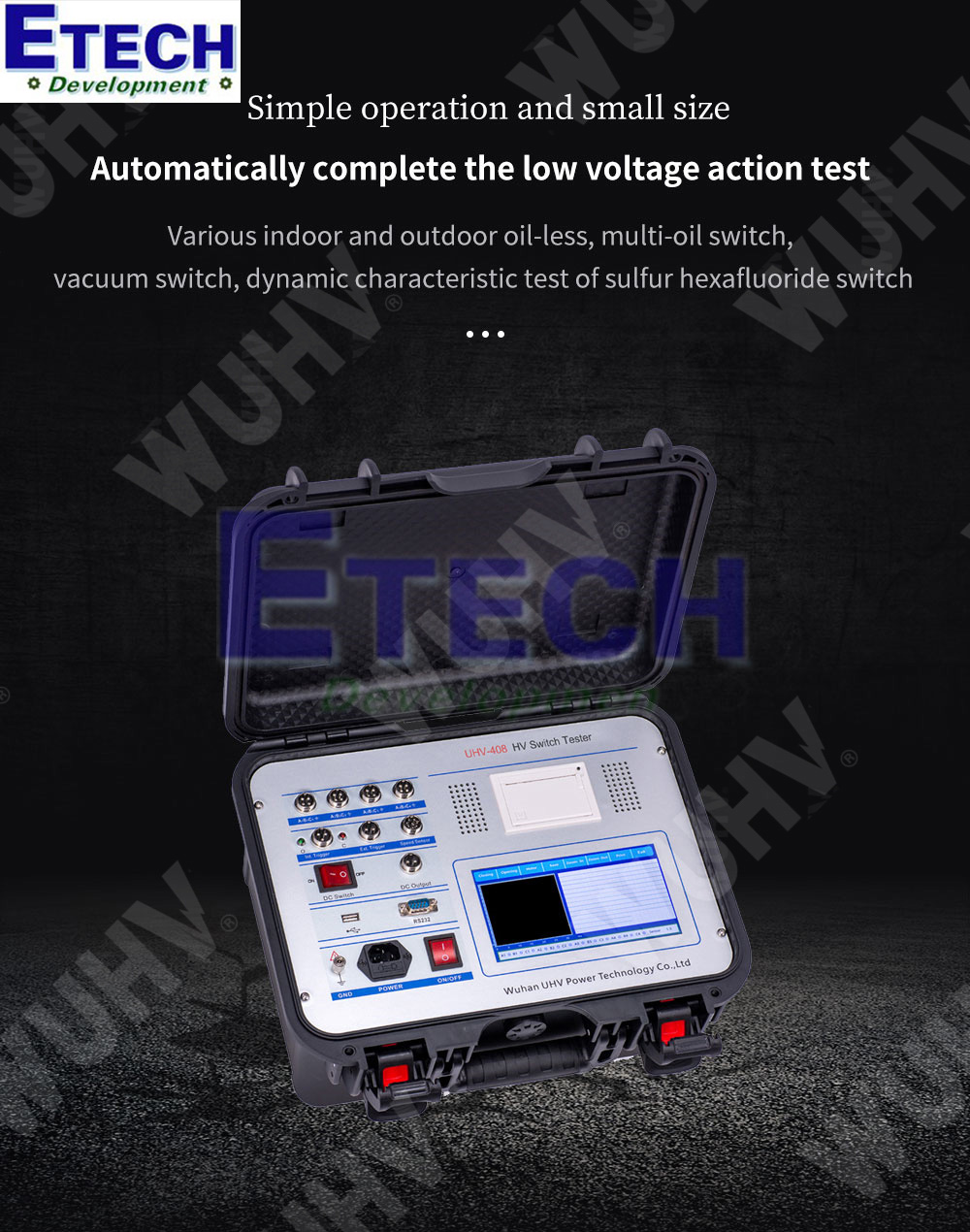

UHV-408 có thể kiểm tra đặc tính động cơ học của nhiều cấp điện áp và nhiều loại máy cắt khác nhau như: máy cắt ít dầu, nhiều dầu, chân không và SF6, giúp hỗ trợ tối đa việc phân tích, đánh giá và bảo trì thiết bị.

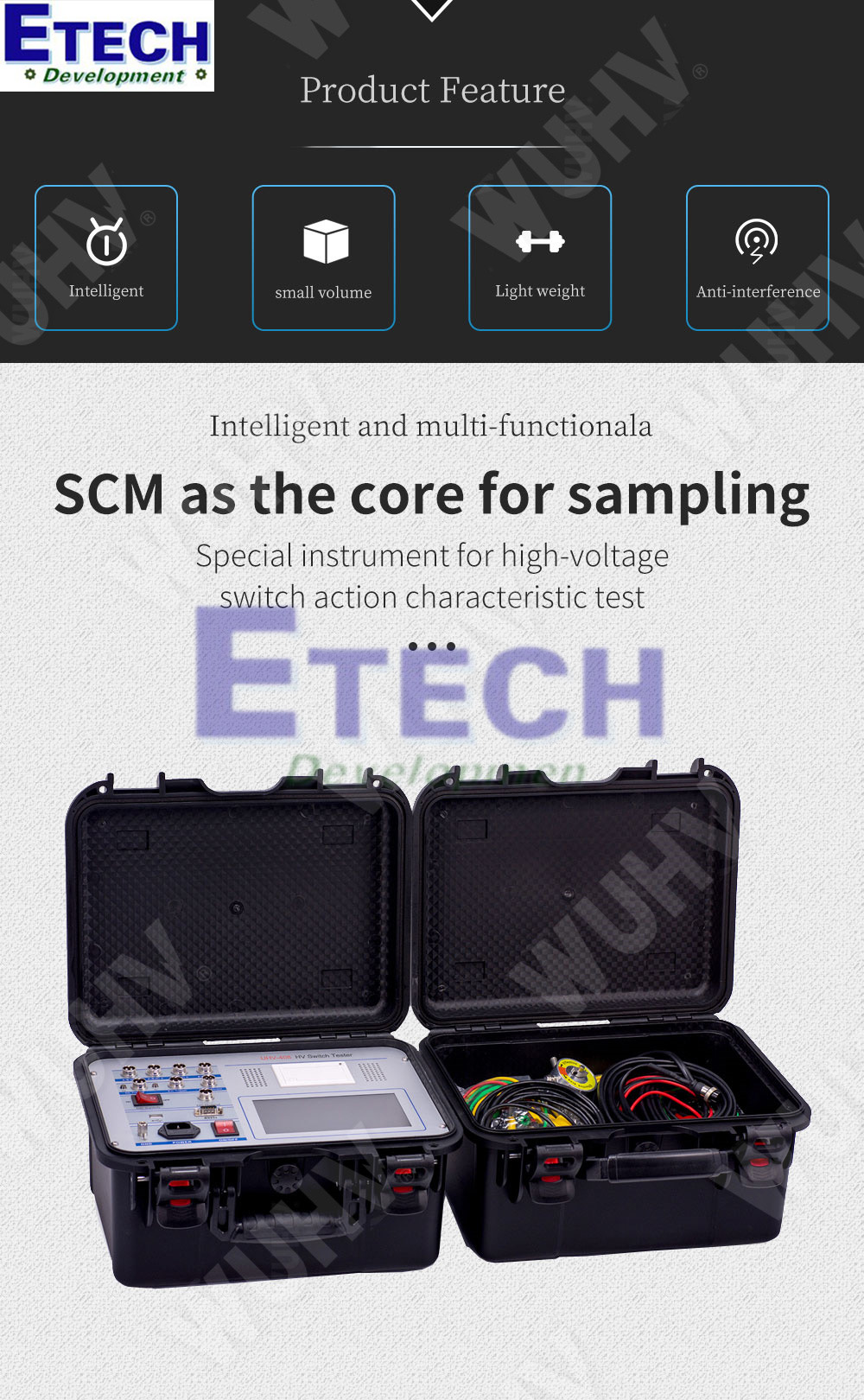

Đặc điểm sản phẩm

Khả năng tương thích rộng

Phù hợp cho tất cả các loại máy cắt SF6, thiết bị tổ hợp GIS, máy cắt chân không, máy cắt dầu, contactor chân không, máy cắt chuyên dụng được sản xuất trong và ngoài nước.

Đồng thời có thể đo 12 điểm đứt tiếp điểm kim loại (6 điểm chính và 6 điểm phụ). Chỉ với một lần thao tác máy cắt, có thể thu được tất cả dữ liệu và dạng sóng về thời gian, số lần nảy và thời gian nảy, tốc độ, dòng điện cuộn cắt và điện trở cuộn cắt.

Thiết bị tích hợp các chức năng như thử nghiệm tích năng lượng, thử nghiệm đóng cắt tự động và thủ công ở điện áp thấp, thử nghiệm tuổi thọ máy cắt. Được trang bị máy in nhiệt tốc độ cao, thuận tiện in dữ liệu thử nghiệm tại hiện trường.

Màn hình & giao diện thân thiện

Màn hình màu 7 inch, hiển thị rõ ràng ngay cả khi vận hành dưới ánh nắng mặt trời. Thao tác bằng menu, giao diện kiểm tra nhanh, vận hành một phím, hỗ trợ nhập tiếng Trung và tiếng Anh.

Tình trạng 12 kênh điểm đứt được hiển thị bằng tiếng Trung. Thời gian, hành trình, tốc độ và dạng sóng được hiển thị trên cùng một màn hình. Phân tích tốc độ trung bình của đoạn chỉ định và đánh dấu trên đường cong hành trình, giúp dễ dàng quan sát.

Nguồn tích hợp & an toàn

Máy tích hợp sẵn nguồn vận hành, không cần nguồn thứ cấp tại hiện trường, sử dụng thuận tiện. Có thể cung cấp nguồn DC điều chỉnh được từ 20 ~ 270V, dòng điện 20A. Có chức năng bảo vệ ngắn mạch.

Trong trường hợp ngắn mạch, thiết bị sẽ dừng xuất điện áp và dòng điện trong vòng 1ms và phát ra tiếng bíp để nhắc nhở người vận hành kiểm tra mạch. Thiết kế nguồn kép độc đáo, ví dụ nếu một mạch điều khiển đóng hoặc cắt bị hỏng, vẫn có thể thử nghiệm bằng mạch còn lại.

Cảm biến linh hoạt

Trang bị cảm biến tuyến tính, cảm biến quay 360 độ không điểm chết, với khớp nối đa năng chuyên dụng, việc lắp đặt cực kỳ thuận tiện và đơn giản. Chiều dài của cảm biến tuyến tính từ 30-1000mm có thể được thiết lập tùy ý. Chỉ cần được trang bị cảm biến phù hợp, máy không cần phải gửi về nhà máy để thay đổi chương trình.

Lưu trữ dữ liệu

Máy chủ có thể lưu trữ 100 nhóm dữ liệu thử nghiệm, có đồng hồ thời gian thực trong máy, dễ dàng lưu trữ.

Kết nối đa dạng

Được trang bị cổng giao tiếp USB và cổng R232. Dữ liệu có thể được lưu vào USB, tải lên máy tính để phân tích, lưu trữ và in ấn. Cổng R232 có thể kết nối với máy tính để vận hành trực tuyến (chức năng tùy chọn).

Độ tin cậy cao

Mạch chống nhiễu bên trong cho phép sử dụng một cách đáng tin cậy trong các trạm biến áp 500KV.

Kết luận

Với sự kết hợp hoàn hảo giữa công nghệ tiên tiến, độ chính xác cao, tính đa năng và sự tiện dụng, Máy Phân Tích Máy Cắt UHV-408 xứng đáng giữ vị trí dẫn đầu trong phân khúc thiết bị kiểm tra máy cắt. Sản phẩm không chỉ đáp ứng mọi nhu cầu hiện tại mà còn định hướng cho sự phát triển của các giải pháp kiểm tra trong tương lai. Lựa chọn UHV-408 tại Etech Việt Nam chính là lựa chọn cho sự chuyên nghiệp, hiệu quả và an toàn trong vận hành hệ thống điện hiện nay.
