Tiếp địa di động là gì? Khái niệm, công dụng và ứng dụng thực tế

Trong các công trình điện, việc đảm bảo an toàn cho người lao động là ưu tiên hàng đầu. Một trong những biện pháp quan trọng để giảm thiểu nguy cơ điện giật là sử dụng tiếp địa di động. Vậy, tiếp địa di động là gì và tại sao nó lại quan trọng trong việc bảo vệ hệ thống điện và người sử dụng? Cùng tìm hiểu về khái niệm, công dụng và ứng dụng của thiết bị này trong bài viết dưới đây.

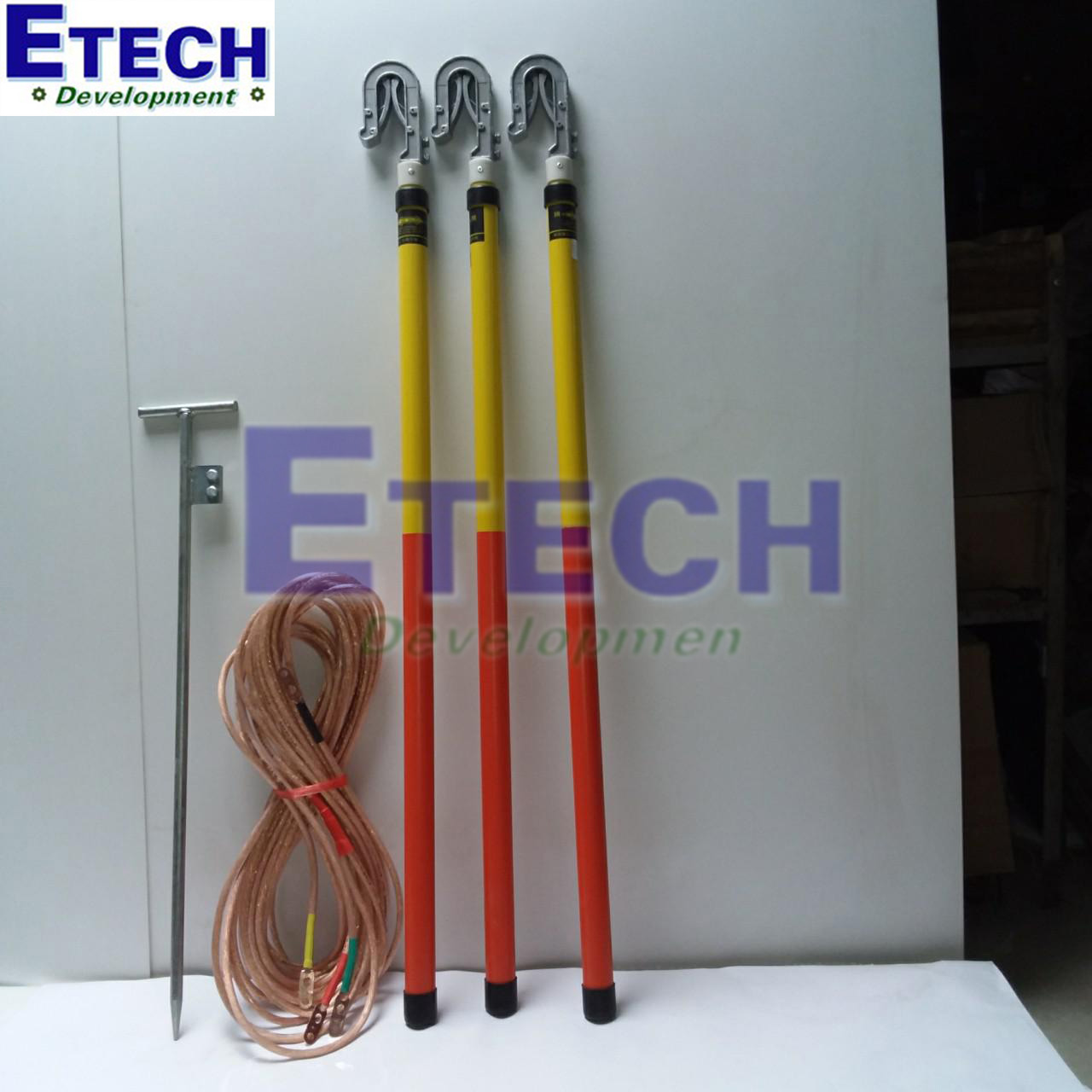

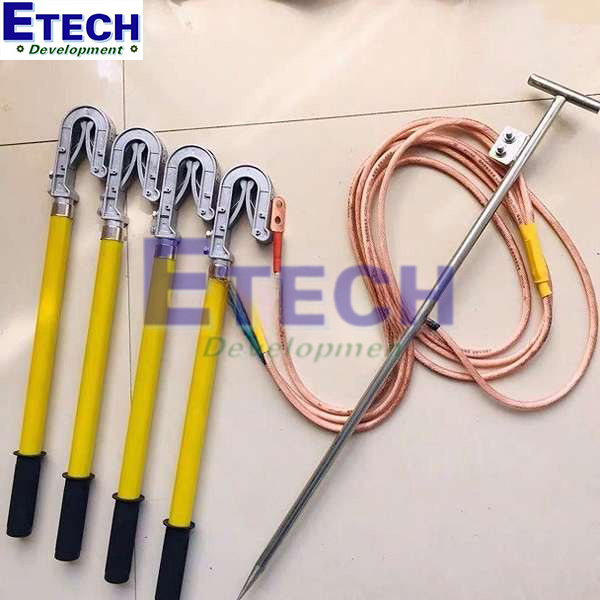

Tiếp địa di động là gì?

Tiếp địa, hay còn được gọi là tiếp đất hoặc nối đất, là một phương pháp kỹ thuật nhằm giảm thiểu rủi ro rò rỉ điện từ các thiết bị điện và điện tử. Đây là giải pháp an toàn giúp ngăn ngừa tai nạn điện, bảo vệ cả con người lẫn thiết bị.

So với hệ thống tiếp địa cố định, tiếp địa di động nổi bật nhờ tính linh hoạt với thiết kế nhỏ gọn, dễ dàng sử dụng và di chuyển. Dù khác biệt về cấu trúc, tiếp địa di động vẫn đảm bảo các chức năng đầy đủ như hệ thống tiếp địa thông thường và được ứng dụng ngày càng rộng rãi trong nhiều lĩnh vực.

Phân loại và cấu tạo của bộ tiếp địa di động

Bộ tiếp địa di động được phân thành ba loại chính, mỗi loại đảm nhận một chức năng riêng biệt để đáp ứng các nhu cầu sử dụng khác nhau trong hệ thống điện:

Bộ tiếp địa an toàn

• Chức Năng: Bảo vệ an toàn cho người lao động khi làm việc gần các thiết bị mang điện có điện áp cao.
• Ứng Dụng: Được sử dụng để ngăn ngừa nguy cơ tai nạn điện giật, đặc biệt khi cách điện bị hư hỏng hoặc xảy ra sự cố bất ngờ.

Bộ tiếp địa làm việc

• Chức Năng: Đảm bảo các thiết bị điện hoạt động ổn định trong điều kiện bình thường.
• Ứng Dụng: Giúp duy trì sự liên tục và an toàn cho hệ thống điện trong quá trình vận hành.

Bộ tiếp địa chống sét

• Chức Năng: Ngăn chặn các tác động của dòng điện do sét đánh, bảo vệ hệ thống điện khỏi các tổn thất nghiêm trọng.
• Ứng Dụng: Được lắp đặt để giảm thiểu ảnh hưởng của điện áp khí quyển, sét đánh thẳng vào trạm biến áp hoặc lan truyền qua đường dây dẫn điện.

Cấu tạo của bộ tiếp địa di động

Hiện nay, trên thị trường, các sản phẩm bộ tiếp địa di động được sản xuất với nhiều mẫu mã đa dạng, phù hợp với từng yêu cầu công việc khác nhau. Mặc dù có sự khác biệt về kiểu dáng và tính năng, các bộ tiếp địa di động đều tuân theo cấu tạo cơ bản, bao gồm: điện cực, dây tiếp địa, sào và cọc cách điện, kẹp mỏ vịt.

1. Điện cực

• Điện cực trong bộ tiếp địa thường được làm từ thép mạ kẽm hoặc thép tròn mạ kẽm, có độ bền cao và khả năng dẫn điện tốt.
• Có hai loại chính: điện cực thẳng và điện cực ngang, với chiều dài từ 2m đến 3m.
• Điện cực được đóng vuông góc dưới mặt đất, với độ sâu từ 0.5m đến 0.8m, đảm bảo tiếp xúc ổn định với đất.
• Các điện cực được hàn cố định bằng thanh sắt dẹp, tạo thành một hệ thống nối đất bền vững, an toàn.

2. Dây tiếp địa

• Dây tiếp địa được làm từ thép tròn mạ đồng để tăng khả năng dẫn điện và chống oxy hóa.
• Dây thường có tiết diện từ 25mm² trở lên, đảm bảo khả năng truyền tải dòng điện một cách an toàn và hiệu quả.
• Một đầu dây nối trực tiếp với cọc tiếp địa, đầu còn lại được gắn với các bộ phận quan trọng trong hệ thống điện.
• Dây tiếp địa thường được đặt trên mặt đất hoặc nằm ngầm để giảm thiểu nguy cơ hỏng hóc và đảm bảo tính thẩm mỹ.

3. Sào và cọc cách điện

• Sào cách điện được làm từ sợi thủy tinh hoặc nhựa composite cao cấp, có khả năng cách điện vượt trội, chịu được môi trường khắc nghiệt.
• Cọc cách điện hỗ trợ kết nối an toàn giữa dây tiếp địa và cọc đóng dưới đất, tránh tình trạng rò rỉ dòng điện.
• Kẹp mỏ vịt, thường làm từ hợp kim nhôm hoặc mạ đồng, được thiết kế để kẹp chắc chắn các bulong, ốc vít, và cọc tiếp địa, đảm bảo kết nối điện ổn định.

Công dụng của tiếp địa di động

Tiếp địa di động là một thiết bị quan trọng trong lĩnh vực điện, đóng vai trò không thể thiếu trong việc đảm bảo an toàn cho hệ thống điện cũng như con người khi làm việc với các thiết bị điện. Dưới đây là các công dụng chính của tiếp địa di động:

1. Bảo vệ an toàn cho người lao động

• Tiếp địa di động giúp hạn chế nguy cơ bị điện giật trong quá trình bảo trì, sửa chữa hoặc kiểm tra hệ thống điện.
• Khi có dòng điện rò rỉ hoặc xảy ra sự cố bất ngờ, thiết bị sẽ dẫn dòng điện xuống đất, ngăn chặn các rủi ro gây nguy hiểm cho người lao động.

2. Đảm bảo an toàn cho thiết bị điện

• Ngăn ngừa hiện tượng quá tải, đoản mạch hoặc chập điện, bảo vệ các thiết bị điện khỏi hư hỏng nghiêm trọng.
• Hỗ trợ việc vận hành ổn định của hệ thống điện trong suốt quá trình bảo trì hoặc kiểm tra.

3. Hỗ trợ bảo trì và sửa chữa hệ thống điện

• Cho phép ngắt kết nối tạm thời và đảm bảo an toàn khi bảo trì hệ thống.
• Tạo môi trường làm việc an toàn, giảm thiểu nguy cơ tai nạn điện trong các trạm biến áp, đường dây trung thế và hạ thế.

4. Tăng cường hiệu quả hoạt động của hệ thống điện

• Đảm bảo quá trình truyền tải và phân phối điện diễn ra ổn định.
• Giảm thiểu các sự cố liên quan đến dòng điện rò rỉ hoặc hệ thống nối đất không đạt tiêu chuẩn.

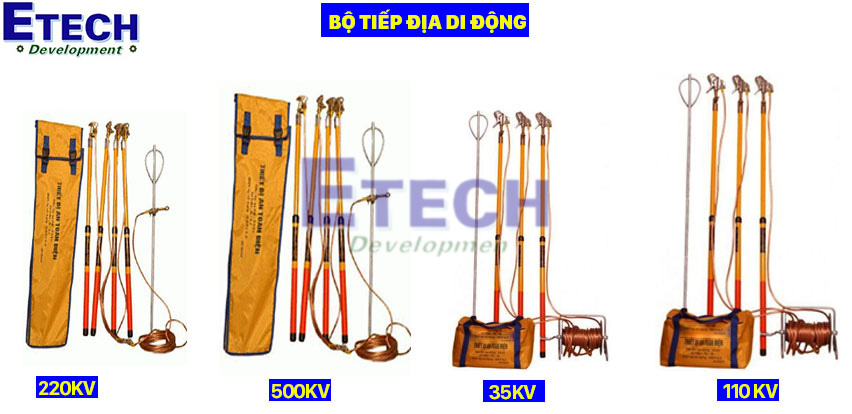

3 loại tiếp địa di động phổ biến

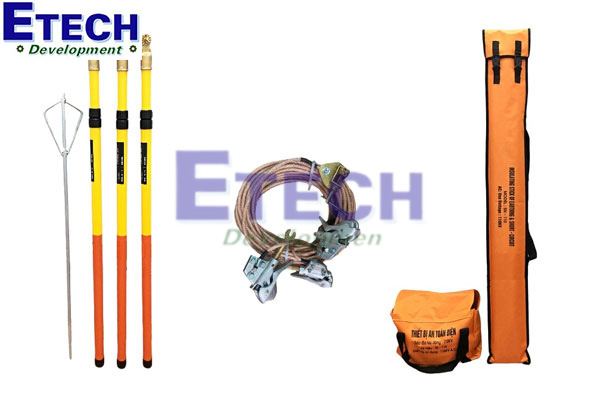

Tiếp địa di động cao thế

Tiếp địa di động cao thế là hệ thống tiếp địa dành cho các thiết bị điện có điện áp trên 35kV, thường được sử dụng trong các trạm biến áp hoặc các đường dây tải điện cao thế. Hệ thống này yêu cầu các thiết bị tiếp địa có khả năng chịu được điện áp cao, đồng thời đảm bảo an toàn cho người lao động khi thực hiện công việc bảo trì hoặc sửa chữa. Các bộ phận của tiếp địa di động cao thế phải đạt chuẩn an toàn cao, bao gồm sào cách điện, dây tiếp địa, và các phụ kiện chuyên dụng.

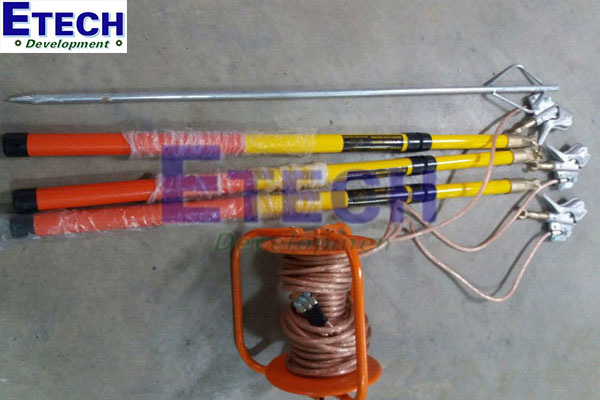

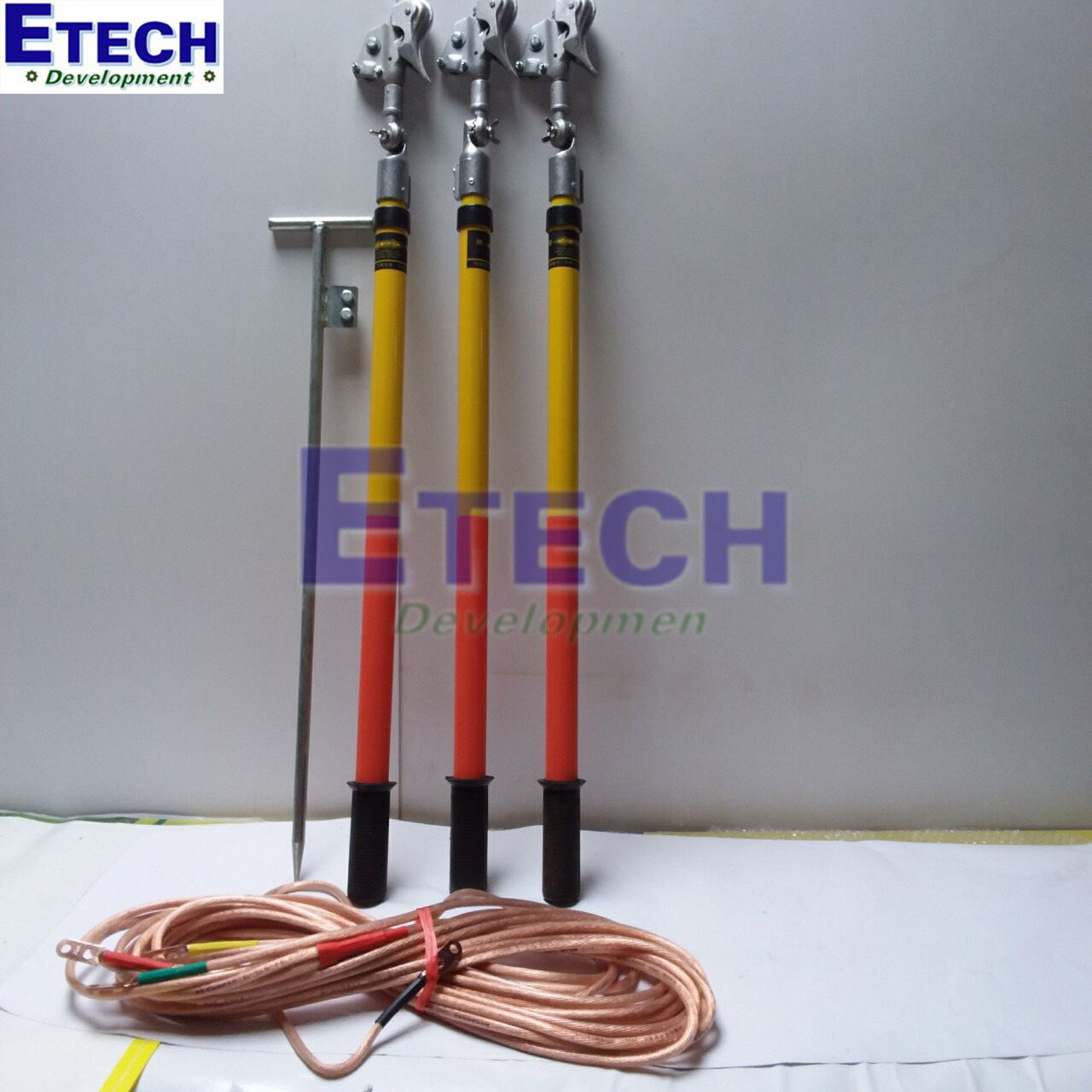

Tiếp địa di động trung thế

Tiếp địa di động trung thế được sử dụng trong các hệ thống điện có điện áp từ 1kV đến 35kV. Hệ thống này có nhiệm vụ đảm bảo an toàn cho người lao động khi làm việc với các thiết bị điện trung thế, ngăn ngừa nguy cơ điện giật do rò rỉ dòng điện. Tiếp địa di động trung thế thường được trang bị các bộ phận như dây tiếp địa, điện cực và sào cách điện, giúp thiết lập kết nối an toàn giữa thiết bị và mặt đất trong quá trình làm việc.

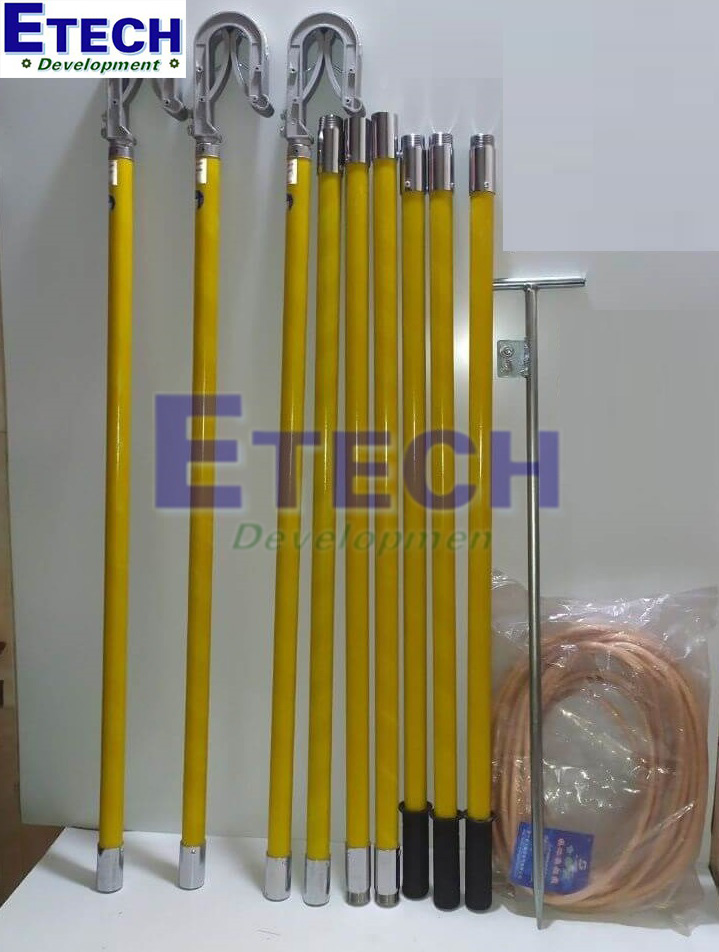

Tiếp địa di động hạ thế

Tiếp địa di động hạ thế thường được sử dụng cho các thiết bị điện có điện áp dưới 1kV, chủ yếu trong các công trình dân dụng và công nghiệp. Bộ tiếp địa này giúp đảm bảo an toàn khi thao tác với thiết bị điện có điện áp thấp, phòng tránh tai nạn do rò rỉ điện. Đặc điểm nổi bật của tiếp địa di động hạ thế là tính linh hoạt và dễ sử dụng trong các tình huống cần di chuyển, tháo lắp nhanh chóng.

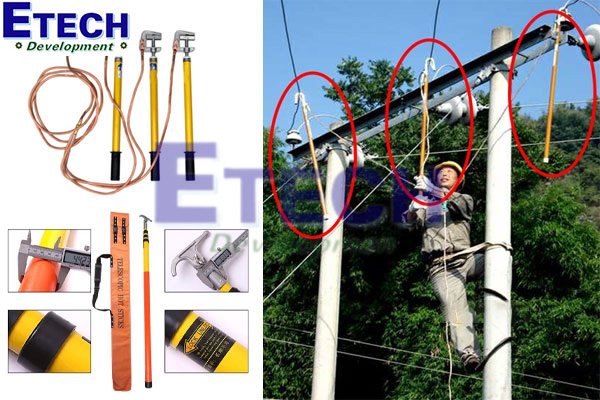

Ứng dụng đa dạng trong nhiều môi trường

• Trung Thế: Dùng trong các trạm biến áp, đường dây trung thế từ 6kV đến 35kV, các nhà máy công nghiệp lớn.
• Hạ Thế: Sử dụng phổ biến trong hệ thống điện dân dụng, nhà xưởng và các công trình điện nhỏ.
• Công Trình Điện Tạm Thời: Dùng để đảm bảo an toàn tại các công trình xây dựng, sự kiện ngoài trời, hoặc khu vực lắp đặt thiết bị điện tạm thời.

Lưu ý khi làm việc với tiếp địa di động

Để đảm bảo an toàn tuyệt đối khi sử dụng tiếp địa di động, người lao động cần tuân thủ các hướng dẫn và quy tắc sau:

1. Trang bị đầy đủ thiết bị bảo hộ cá nhân

Trước khi bắt đầu công việc, công nhân cần được trang bị đầy đủ các thiết bị bảo hộ cá nhân để đảm bảo an toàn. Các trang bị cần thiết bao gồm:

• Quần Áo Bảo Hộ: Chống tia lửa điện và bền bỉ trong môi trường làm việc.
• Mũ Bảo Hộ: Bảo vệ đầu khỏi các va đập hoặc tiếp xúc điện.
• Thắt Lưng An Toàn: Dùng khi làm việc trên cao hoặc trong môi trường nguy hiểm.
• Găng Tay Cách Điện: Bảo vệ tay khi tiếp xúc trực tiếp với thiết bị điện.
• Bút Thử Điện: Xác định chính xác trạng thái của hệ thống điện.
• Giày Bảo Hộ: Chống trượt, chống tĩnh điện và bảo vệ chân khỏi nguy cơ điện giật.

2. Kiểm tra trạng thái điện trước khi thao tá

• Đảm Bảo Nguồn Điện Đã Ngắt: Trước khi thực hiện thao tác, cần chắc chắn hệ thống điện đã được ngắt hoàn toàn.
• Thử Điện Trước Khi Lắp Tiếp Địa: Sử dụng bút thử điện hoặc thiết bị chuyên dụng để kiểm tra không còn dòng điện trong hệ thống.

3. Tuân thủ quy tắc khi lắp đặt tiếp địa

• Sử Dụng Găng Tay Và Sào Cách Điện: Người thao tác phải mang găng tay cách điện và sử dụng sào cách điện đạt chuẩn.
• Chọn Sào Thử Điện Đúng Điện Áp: Sào thử điện phải phù hợp với cấp điện áp của thiết bị hoặc cao hơn để đảm bảo an toàn.
• Vị Trí Tay Cầm Đúng Quy Định: Khi thao tác với sào cách điện, tay cầm phải nằm trong phạm vi an toàn được quy định.
• Đặt Dây Tiếp Địa An Toàn: Tuyệt đối không để dây tiếp địa tiếp xúc hoặc đặt gần người lao động trong quá trình lắp đặt hoặc tháo dỡ.

Tại sao tiếp địa di động được ưa chuộng?

• Tính Di Động: Thiết kế nhỏ gọn, dễ dàng mang theo và lắp đặt ở nhiều vị trí khác nhau.
• Ứng Dụng Linh Hoạt: Phù hợp với các công trình tạm thời hoặc những khu vực không có hệ thống tiếp địa cố định.
• Hiệu Quả An Toàn: Đáp ứng đầy đủ các tiêu chuẩn an toàn, giúp giảm thiểu nguy cơ sự cố điện.

Kết luận: Tiếp địa di động

Tiếp địa di động là giải pháp an toàn và linh hoạt trong việc xử lý các vấn đề rò rỉ điện, bảo vệ con người và thiết bị trước những nguy cơ tiềm ẩn. Với thiết kế nhỏ gọn, dễ dàng lắp đặt và di chuyển, sản phẩm này đáp ứng tốt nhu cầu sử dụng trong nhiều lĩnh vực như bảo trì, sửa chữa điện trung thế, hạ thế, và các công trình tạm thời.

Đặc biệt, tiếp địa di động không chỉ đảm bảo hiệu quả an toàn tương tự hệ thống tiếp địa cố định mà còn nổi bật nhờ khả năng ứng dụng linh hoạt, phù hợp với cả môi trường công nghiệp lẫn dân dụng. Việc sử dụng tiếp địa di động đúng cách sẽ góp phần nâng cao hiệu quả làm việc, đồng thời giảm thiểu tối đa các rủi ro về điện. Đây chính là thiết bị không thể thiếu để đảm bảo an toàn trong hệ thống điện hiện đại.
