Bộ kiểm tra rơ le bảo vệ 3 pha UHV-803 Three Phase Relay Protection Tester

Bộ kiểm tra rơ le bảo vệ 3 pha UHV-803 Three Phase Relay Protection Tester là thiết bị chuyên dụng được phát triển để kiểm tra, mô phỏng và đánh giá chính xác hoạt động của các loại rơ le bảo vệ trong hệ thống điện công nghiệp. thiết bị giúp kỹ sư nhanh chóng phát hiện sai lệch, kiểm tra đáp ứng của rơ le và đảm bảo toàn bộ hệ thống vận hành ổn định, an toàn. Chúng ta cùng tìm hiểu chi tiết về bộ kiểm tra rơ le UHV-803 ngay dưới đây.

Thông số chi tiết bộ kiểm tra rơ le bảo vệ 3 pha UHV-803 Three Phase Relay Protection Tester

Giới thiệu

UHV-803 là bộ kiểm tra rơ le bảo vệ vi máy thế hệ mới, được phát triển dựa trên tiêu chuẩn DL/T624-1997 “Điều kiện kỹ thuật của thiết bị thử nghiệm bảo vệ rơ-le vi máy” do Bộ Điện lực ban hành. Sản phẩm được xây dựng từ việc tiếp thu rộng rãi ý kiến người dùng, tổng kết ưu nhược điểm của các sản phẩm tương tự trong nước, đồng thời ứng dụng tối đa công nghệ và linh kiện vi điện tử tiên tiến hiện đại.

Thiết bị sử dụng cấu trúc tiên tiến: có thể hoạt động độc lập hoàn toàn bằng máy đơn hoặc kết nối với laptop/máy tính để bàn. Máy chủ sử dụng kiến trúc DSP + FPGA, đầu ra DAC thực 16 bit, tích hợp bộ khuếch đại công suất tuyến tính mô-đun độ trung thực cao thế hệ mới, màn hình màu TFT 8.4 inch độ phân giải 800×600, bàn phím và chuột công nghiệp, hệ điều hành Windows XP mạnh mẽ.

Với kích thước nhỏ gọn, độ chính xác cao, UHV-803 không chỉ sở hữu hiệu năng vượt trội và chức năng tiên tiến tương đương các bộ thử nghiệm cỡ lớn mà còn có ưu điểm: nhỏ nhẹ, linh hoạt, thao tác dễ dàng, độ tin cậy cao và hiệu suất giá thành xuất sắc – là công cụ lý tưởng dành cho kỹ sư, nhân viên kiểm định bảo vệ rơ-le.

Đặc điểm nổi bật

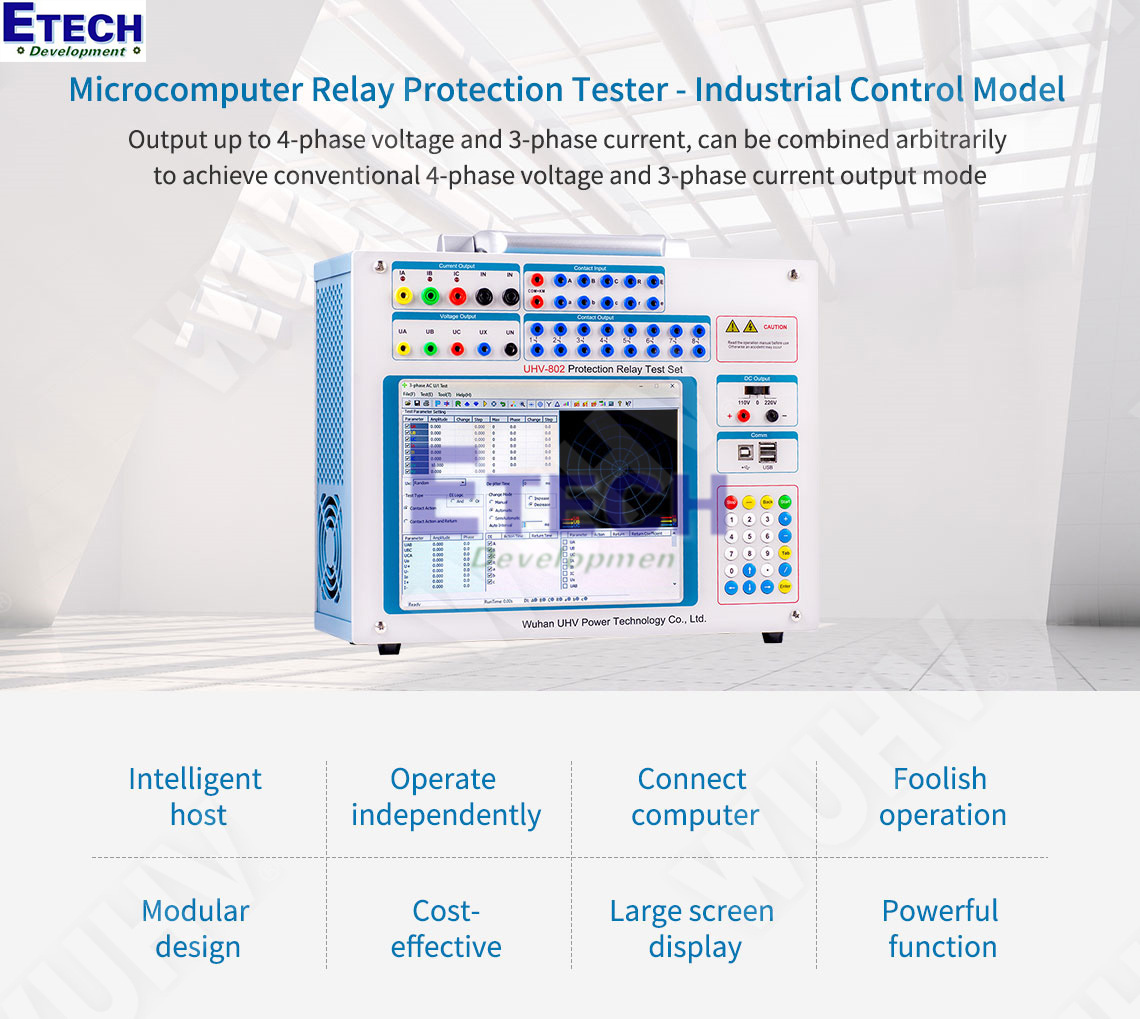

1. Kết hợp linh hoạt điện áp và dòng điện đầu ra: Tối đa 4 pha điện áp + 3 pha dòng điện, có thể tổ hợp tùy ý để thực hiện kiểu xuất truyền thống 4U3I, vừa tương thích hoàn toàn các phương pháp thử nghiệm cổ điển, vừa đặc biệt thuận tiện cho thử nghiệm bảo vệ chênh lệch biến áp ba pha và thử nghiệm cắt nhanh nguồn nhà máy + tự ném tải dự phòng.

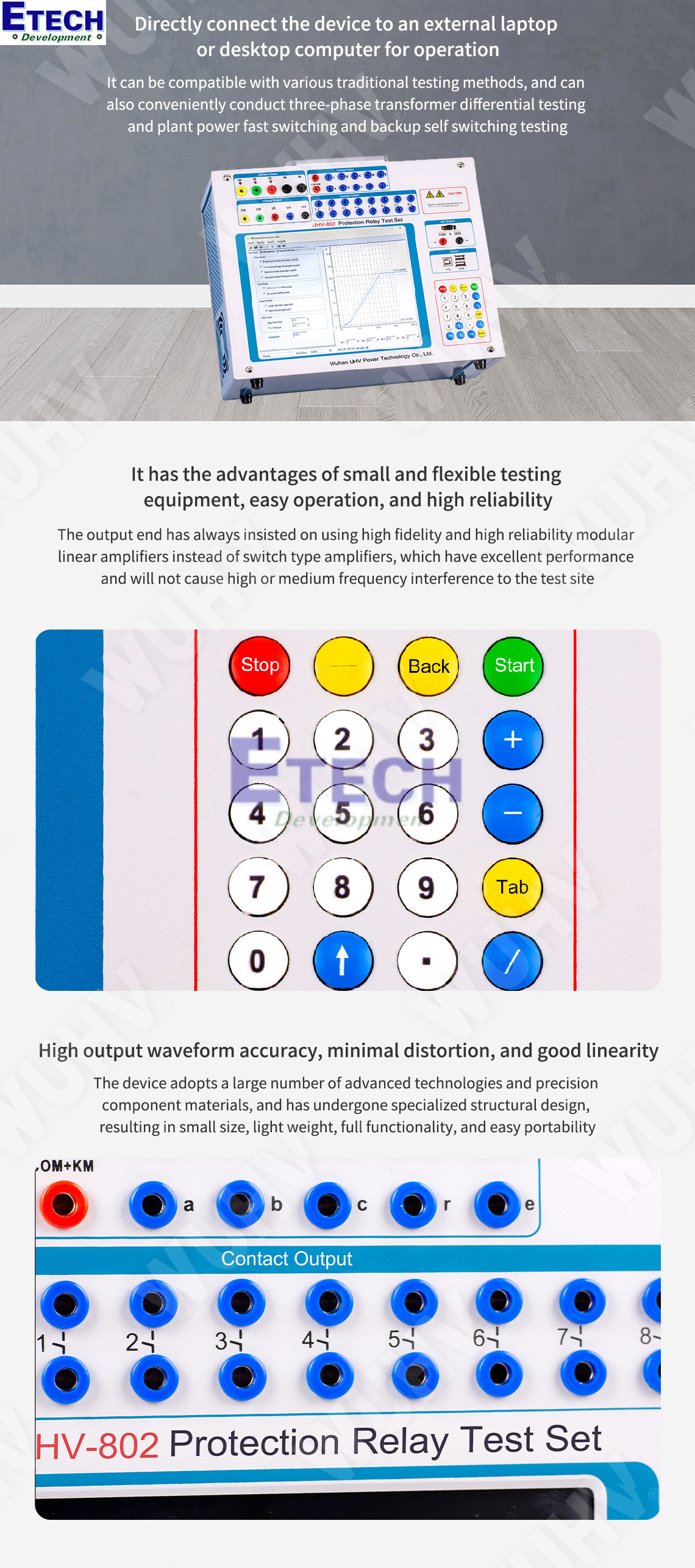

2. Chế độ vận hành: Có thể hoạt động độc lập hoặc kết nối trực tiếp với laptop/máy tính để bàn, thao tác tiện lợi, nhanh chóng, hiệu suất ổn định.
3. Bộ khuếch đại công suất tuyến tính độ trung thực cao mới: Kiên trì sử dụng bộ khuếch đại tuyến tính mô-đun có độ trung thực và độ tin cậy cao thay vì loại switching, không gây nhiễu tần số trung và cao tại hiện trường thử nghiệm, đảm bảo dạng sóng mượt mà từ dòng lớn đến dòng nhỏ.

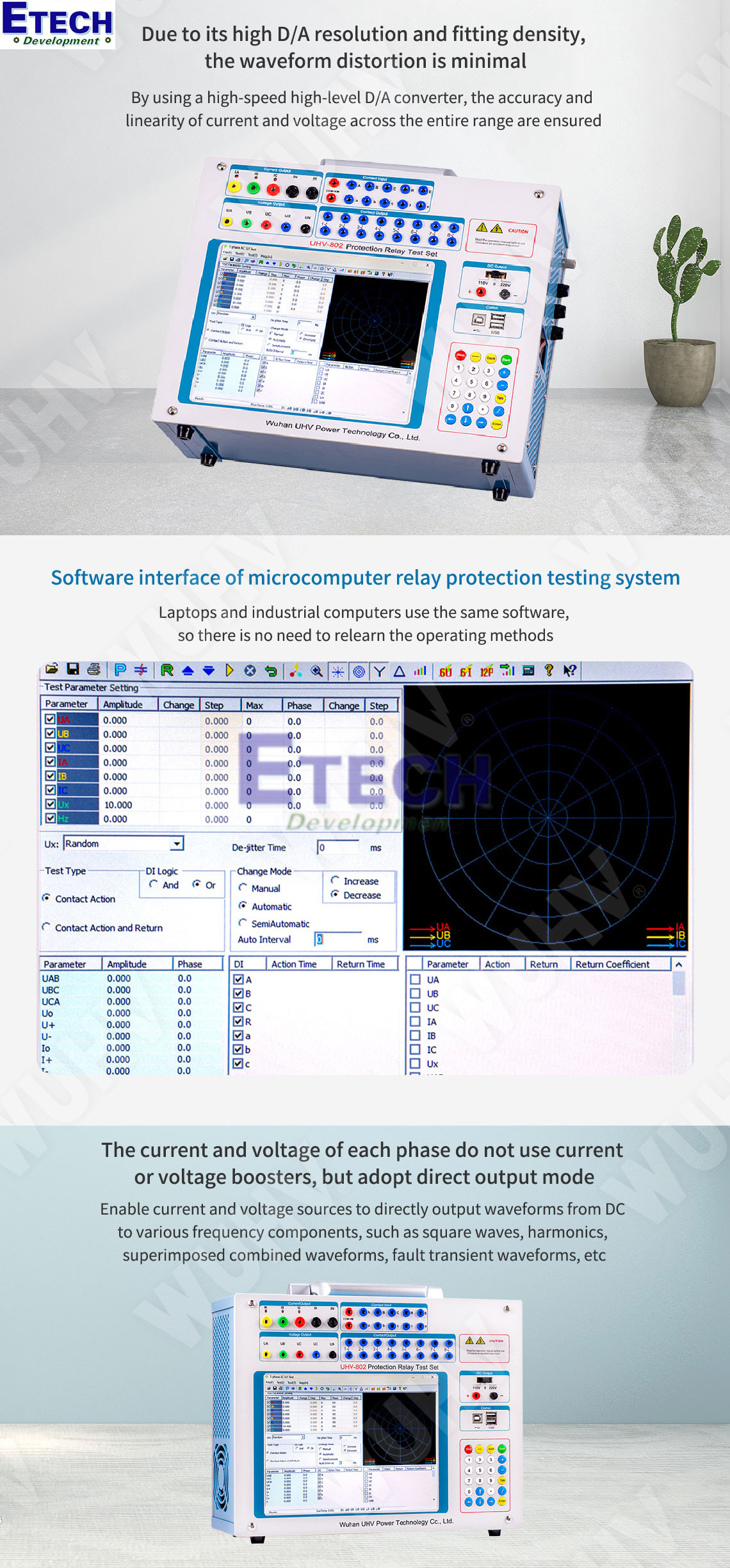

4. Máy chủ hiệu năng cao: Phần xuất tín hiệu sử dụng điều khiển DSP, tốc độ tính toán nhanh, khả năng xử lý tín hiệu số thời gian thực mạnh, băng thông truyền rộng, điều khiển chuyển đổi D/A độ phân giải cao. Dạng sóng đầu ra có độ chính xác cao, méo tiếng nhỏ, tuyến tính tốt. Áp dụng nhiều công nghệ tiên tiến và linh kiện chính xác, thiết kế cấu trúc chuyên nghiệp nên thiết bị nhỏ gọn, nhẹ, đầy đủ chức năng, dễ mang theo, khởi động tức thì, cực kỳ thuận tiện cho thử nghiệm lưu động.

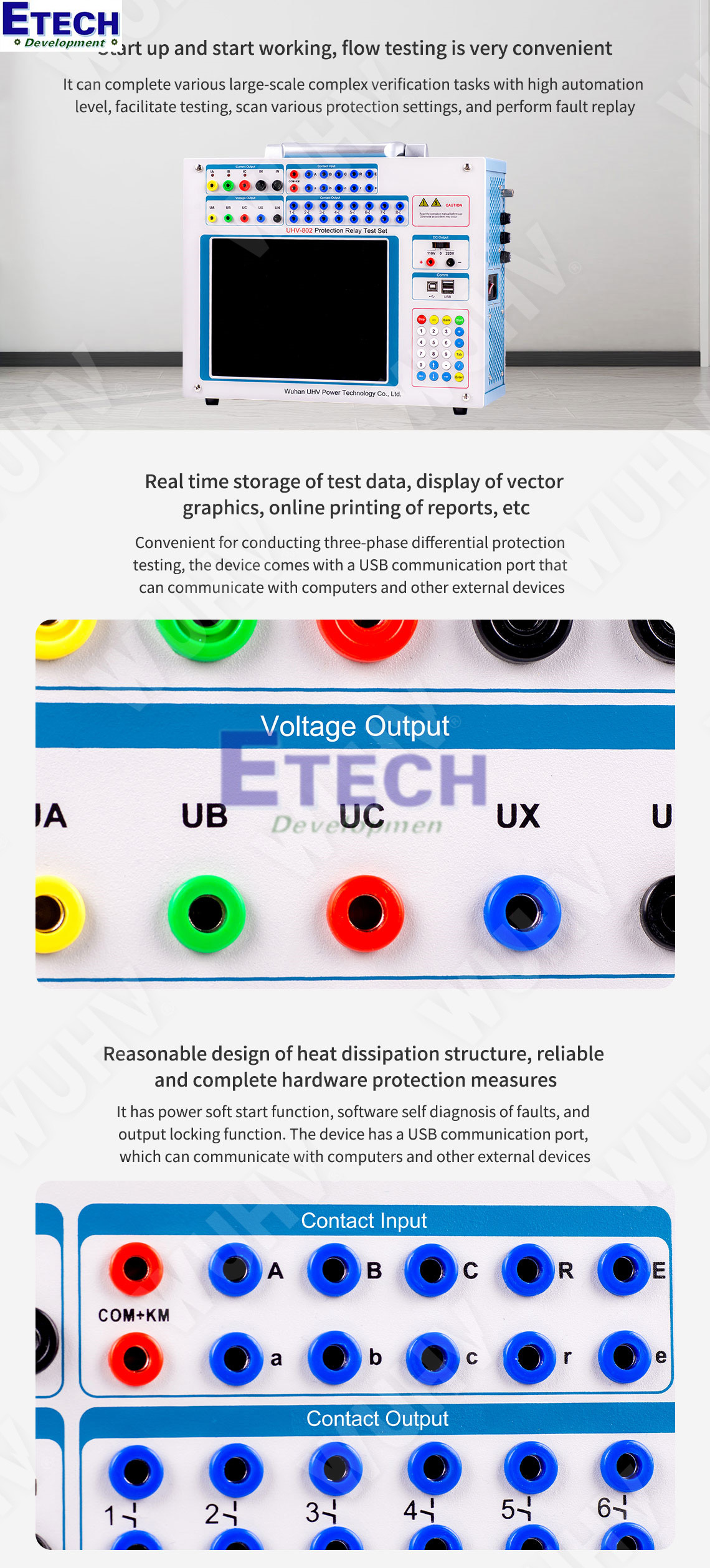

5. Phần mềm mạnh mẽ: Tự động hóa cao, có thể hoàn thành các công việc kiểm định lớn và phức tạp; dễ dàng thử và quét các giá trị định đặt bảo vệ, tái hiện sự cố, lưu trữ dữ liệu thời gian thực, hiển thị đồ họa vector, in báo cáo trực tuyến… Đặc biệt thuận tiện cho thử nghiệm bảo vệ chênh lệch ba pha.
6. Nguồn DC độc lập chuyên dụng: Trang bị 1 nguồn DC cố định 110V và 1 nguồn DC cố định 220V.
7. Giao diện đầy đủ: Có cổng USB để giao tiếp với máy tính và các thiết bị ngoại vi khác.
8. Chức năng tự bảo vệ hoàn hảo: Thiết kế tản nhiệt hợp lý, các biện pháp bảo vệ phần cứng đáng tin cậy, có chức năng khởi động mềm nguồn, phần mềm tự chẩn đoán lỗi và khóa đầu ra khi xảy ra sự cố.

Kết luận

Qua phân tích, có thể thấy những ưu điểm vượt trội của UHV-803 nằm ở sự cân bằng giữa hiệu năng, tính linh hoạt và mức độ đầu tư. Thiết bị cung cấp đầy đủ 3 kênh dòng và 3 kênh áp độc lập - vừa đủ và phù hợp cho hầu hết nhu cầu thử nghiệm tại hiện trường. Kiến trúc phần mềm mạnh mẽ cho phép lập trình các trình tự thử phức tạp, tự động hóa việc ghi nhận kết quả. Đặc biệt, thiết kế nhỏ gọn và tính di động cao khiến UHV-803 trở thành lựa chọn hàng đầu cho các kỹ sư phải di chuyển nhiều giữa các trạm biến áp và công trình.
