Máy kiểm tra CT/PT UHV-105 CT PT Tester

Liên hệ

Tình trạng: Còn hàng

Hãng sản xuất: Wuhan UHV Power
Model: UHV-105

Thông Số Kỹ Thuật

Cùng với sự phát triển của lưới điện hiện đại, yêu cầu về độ chính xác và tính toàn diện trong kiểm tra CT/PT ngày càng cao. Máy kiểm tra CT/PT UHV-105 CT PT Tester
là thiết bị thí nghiệm tích hợp nhiều chức năng trong một máy duy nhất, cho phép thực hiện nhanh chóng các phép đo phức tạp như đặc tính kích từ, tỷ số biến, đường cong sai số và kiểm tra tải thứ cấp, góp phần tối ưu hóa quy trình kiểm tra và bảo trì thiết bị điện.

Thông tin chi tiết máy kiểm tra CT/PT UHV-105 CT PT Tester

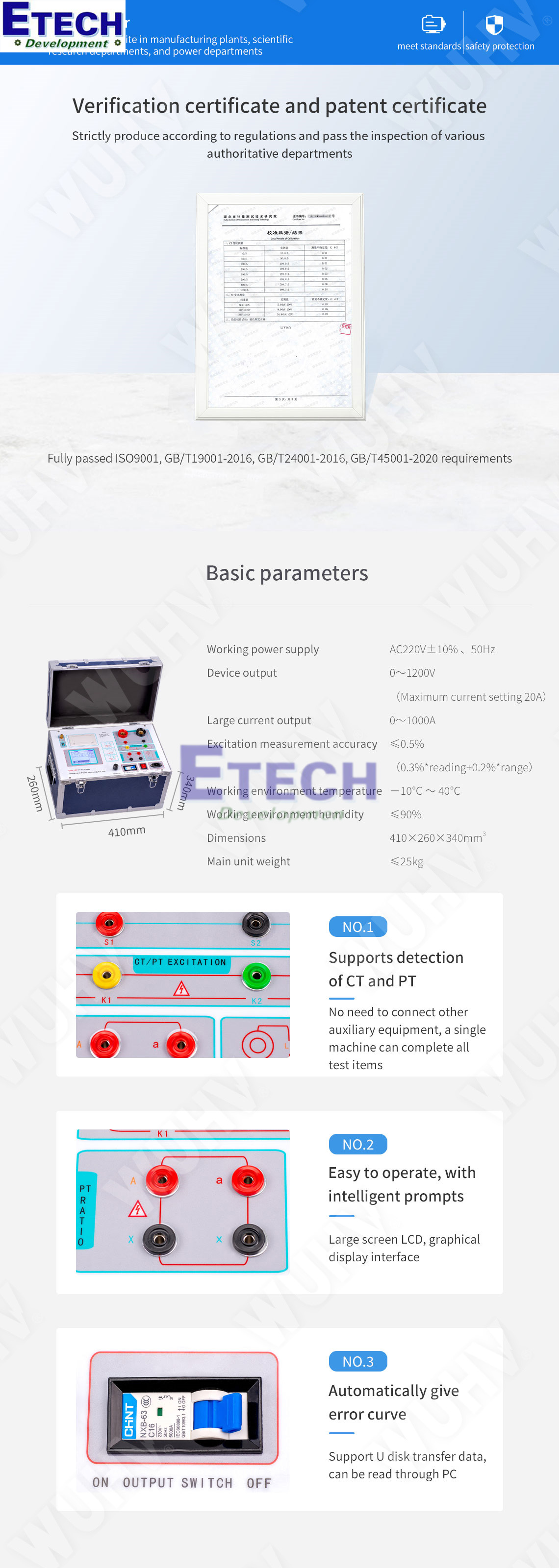

Hạng Mục	Thông Tin
Model	UHV-105
Tên Thiết Bị	Máy Kiểm Tra CT/PT
Hãng Sản Xuất	Wuhan UHV Power Technology Co., Ltd.
Chức Năng – Biến Dòng (CT)	Đường cong từ hóa; Kiểm tra tỷ số biến; Kiểm tra cực tính; Đường cong sai số 5% & 10%; Bơm dòng sơ cấp; Khử từ (Degauss); Thử nghiệm chịu điện áp xoay chiều tần số công nghiệp; Tự động tính điểm gối đặc tính kích từ
Chức Năng – Biến Áp (PT)	Thử nghiệm đặc tính kích từ; Kiểm tra tỷ số biến; Kiểm tra cực tính; Thử nghiệm chịu điện áp tần số công nghiệp; Khử từ (Degauss); Tính toán điểm gối
Nguồn Cấp Hoạt Động	AC 220V ±20V, 50–60Hz
Dạng Sóng Đầu Ra	Sóng sin
Điện Áp Đầu Ra Kích Từ	0 ~ 1200V
Dòng Kích Từ Cài Đặt	0 ~ 20A
Dòng Đầu Ra Kiểm Tra Tỷ Số	0 ~ 1000A
Dải Đo Tỷ Số CT	5 ~ 25000A/5A (5000A/1A)
Dải Đo Tỷ Số PT	1 ~ 500kV
Sai Số	≤ 0.5% (0.2% × Giá trị đo + 0.3% × Thang đo)
Nhiệt Độ Làm Việc	-10℃ ~ +40℃
Độ Ẩm Tương Đối	< 90% RH
Độ Cao Làm Việc	≤ 1000m
Kích Thước (D × R × C)	450 × 280 × 260 mm
Trọng Lượng	≤ 30 kg

Giới thiệu

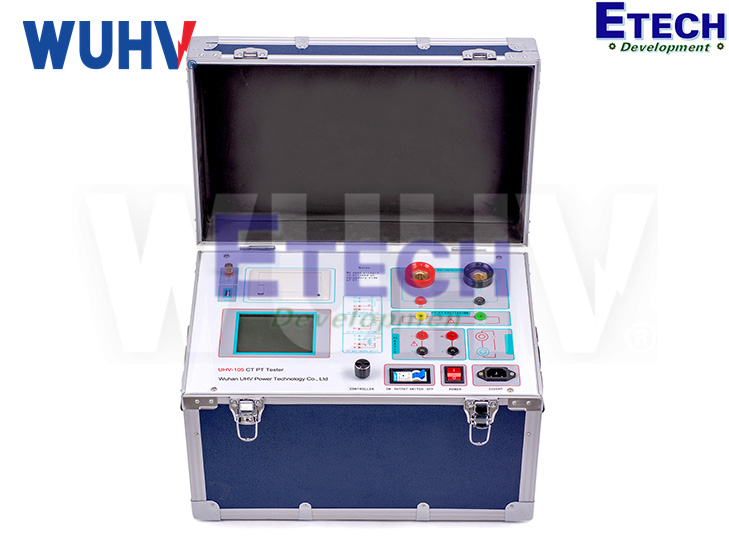

Máy kiểm tra CT/PT UHV-105 CT PT Tester là thiết bị chuyên dụng dùng cho thí nghiệm hiện trường biến dòng (CT) và biến áp đo lường (PT) cấp P. Thiết bị hỗ trợ đầy đủ các hạng mục kiểm tra quan trọng như đặc tính kích từ, tỷ số biến, cực tính, khử từ (Degauss), đường cong sai số 5% và 10%, kiểm tra mạch thứ cấp, thử nghiệm chịu điện áp xoay chiều tần số công nghiệp và kiểm tra tải thứ cấp.

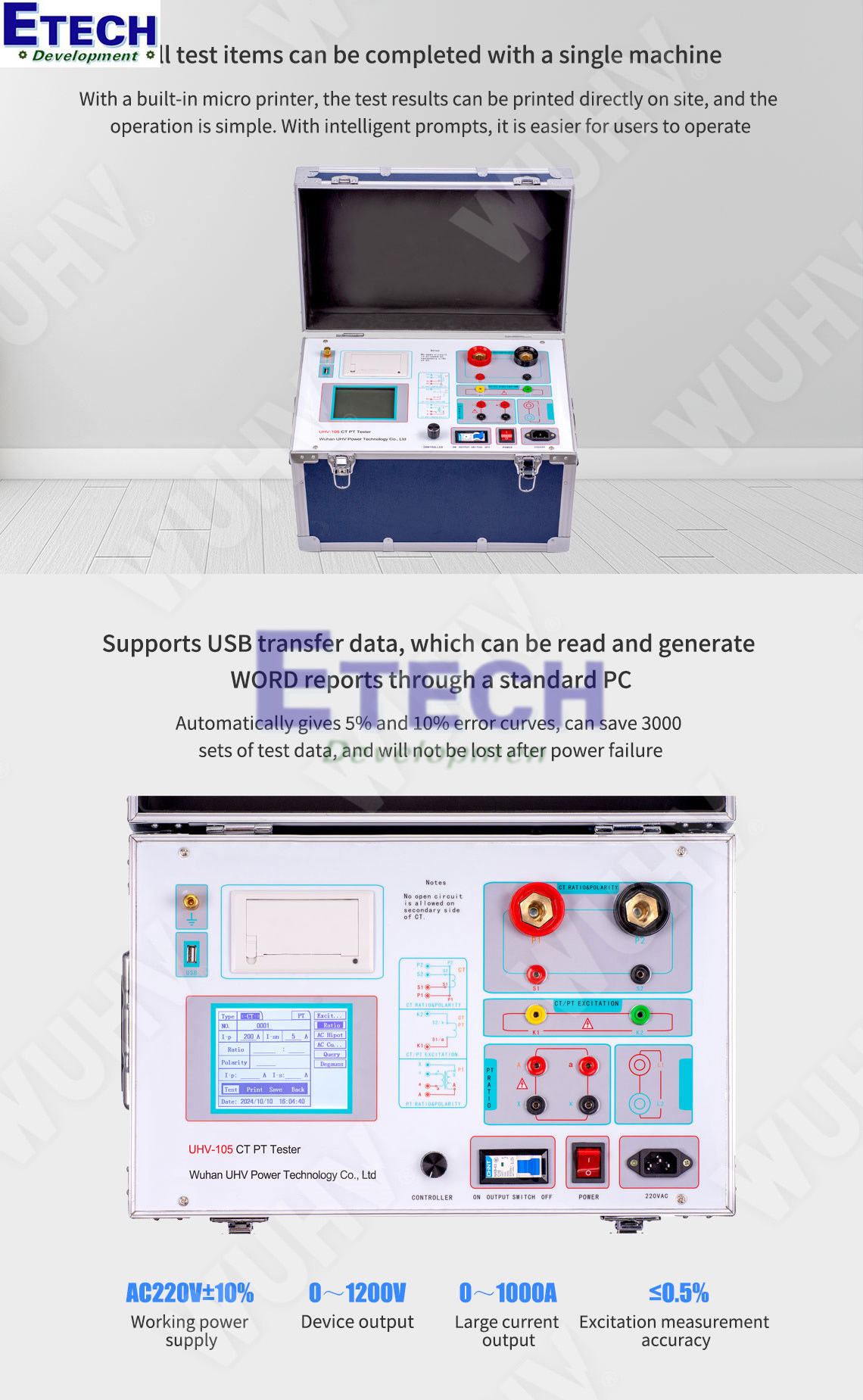

Máy được trang bị màn hình LCD kích thước lớn, máy in mini tích hợp cho phép in kết quả trực tiếp tại hiện trường, đồng thời hỗ trợ xuất và lưu dữ liệu qua USB. Giao diện vận hành trực quan, thao tác đơn giản, giúp kỹ sư dễ dàng thực hiện đo kiểm và xử lý dữ liệu nhanh chóng, chính xác.

Đặc tính nổi bật

Hỗ trợ kiểm tra đầy đủ cả biến dòng CT và biến điện áp PT
Đáp ứng hoàn toàn các yêu cầu của tiêu chuẩn GB 20840.3-2013 và GB 20840.2-2014

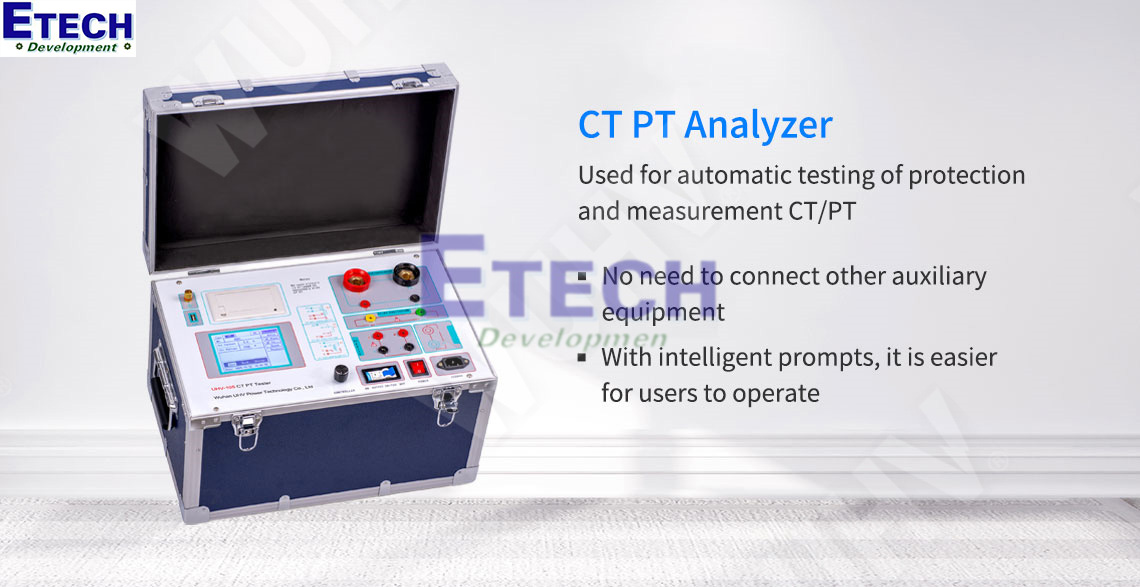

Tất cả các hạng mục thử nghiệm đều được hoàn thành chỉ bằng một máy duy nhất, không cần bất kỳ thiết bị phụ trợ nào khác
Trang bị máy in nhiệt mini tốc độ cao, có thể in trực tiếp kết quả kiểm tra ngay tại hiện trường
Sử dụng bộ điều khiển thông minh, thao tác dễ dàng

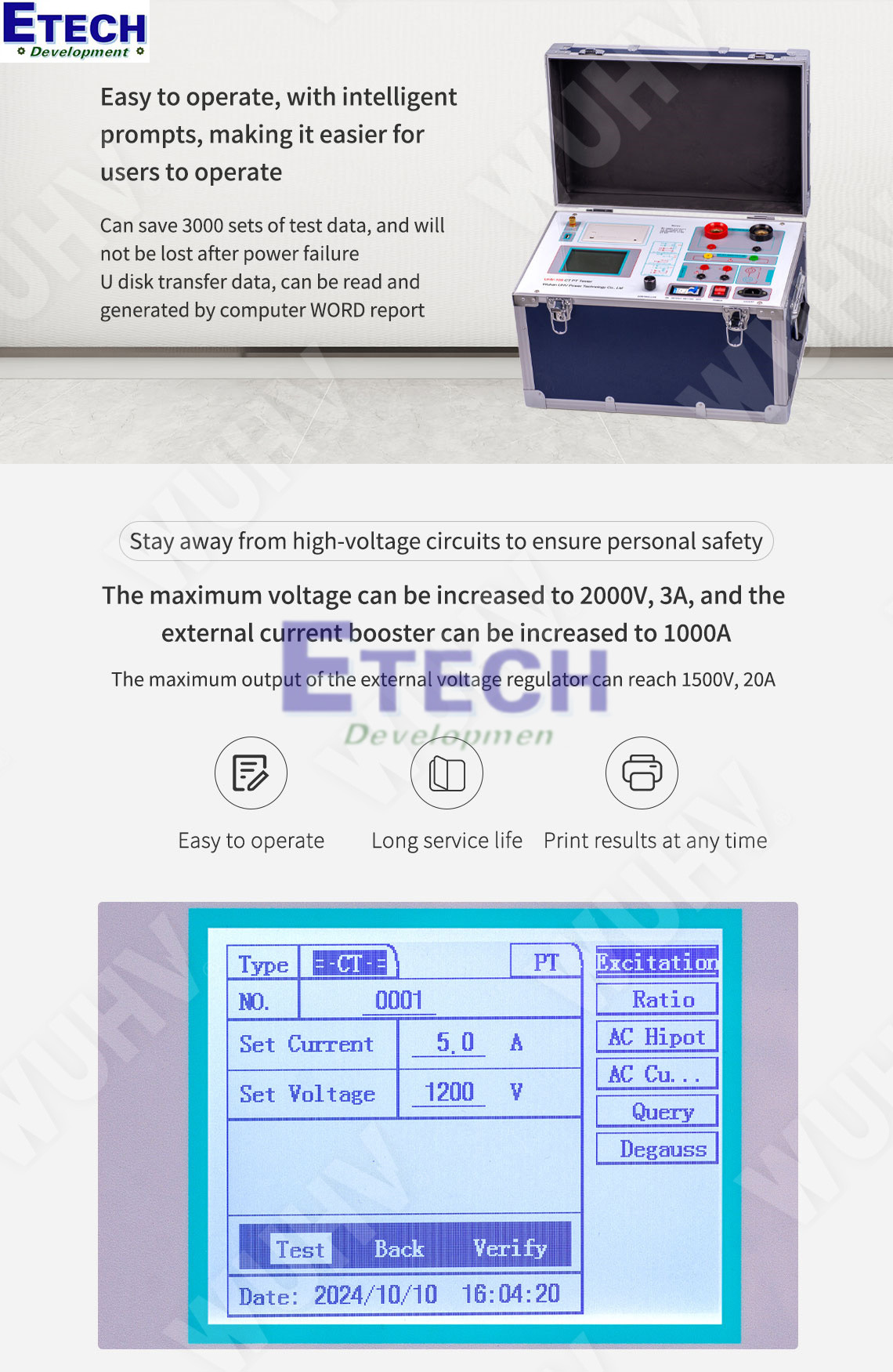

Màn hình LCD cỡ lớn, giao diện hiển thị dạng đồ họa trực quan
Tự động xác định và hiển thị giá trị điểm uốn (điểm khuỵu) đặc tính kích từ của CT/PT theo quy định
Tự động vẽ và xuất đường cong sai số 5% và 10%
Có thể lưu trữ 3000 bộ dữ liệu thử nghiệm, không mất dữ liệu khi mất điện
Hỗ trợ chuyển dữ liệu qua USB, có thể đọc trực tiếp trên máy tính thông thường và tự động tạo báo cáo WORD
Thiết kế nhỏ gọn, trọng lượng nhẹ dưới 22kg, cực kỳ tiện lợi cho công việc kiểm tra hiện trường

Kết luận

Với khả năng tích hợp nhiều phép thử quan trọng, độ chính xác cao và thiết kế tối ưu cho công việc hiện trường, Máy kiểm tra CT/PT UHV-105 là lựa chọn đáng tin cậy cho mọi dự án thí nghiệm và bảo trì hệ thống điện. Thiết bị giúp nâng cao hiệu quả công việc, giảm thiểu rủi ro và đảm bảo độ an toàn lâu dài cho hệ thống.
